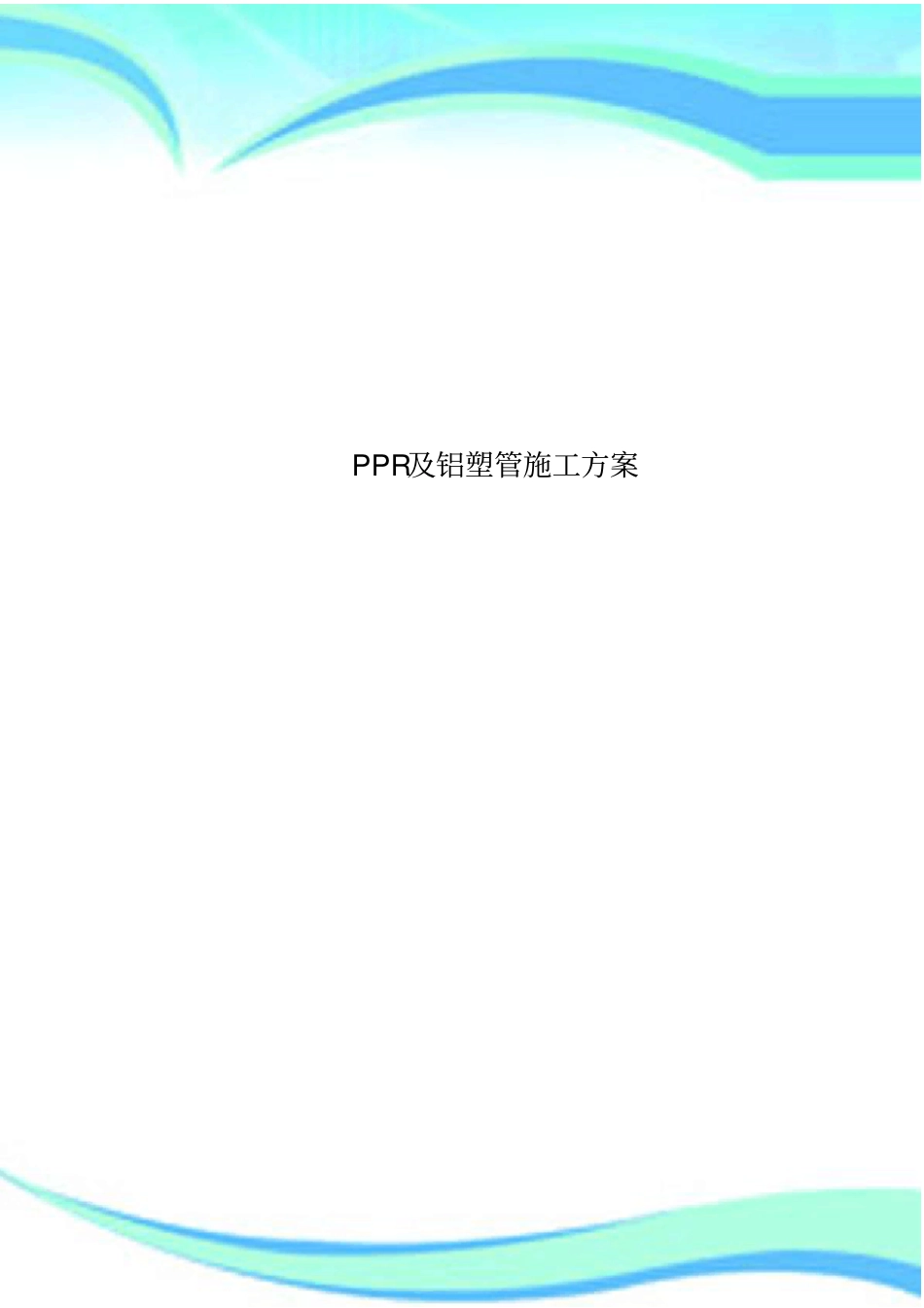

PPR及铝塑管施工实施方案VIP免费

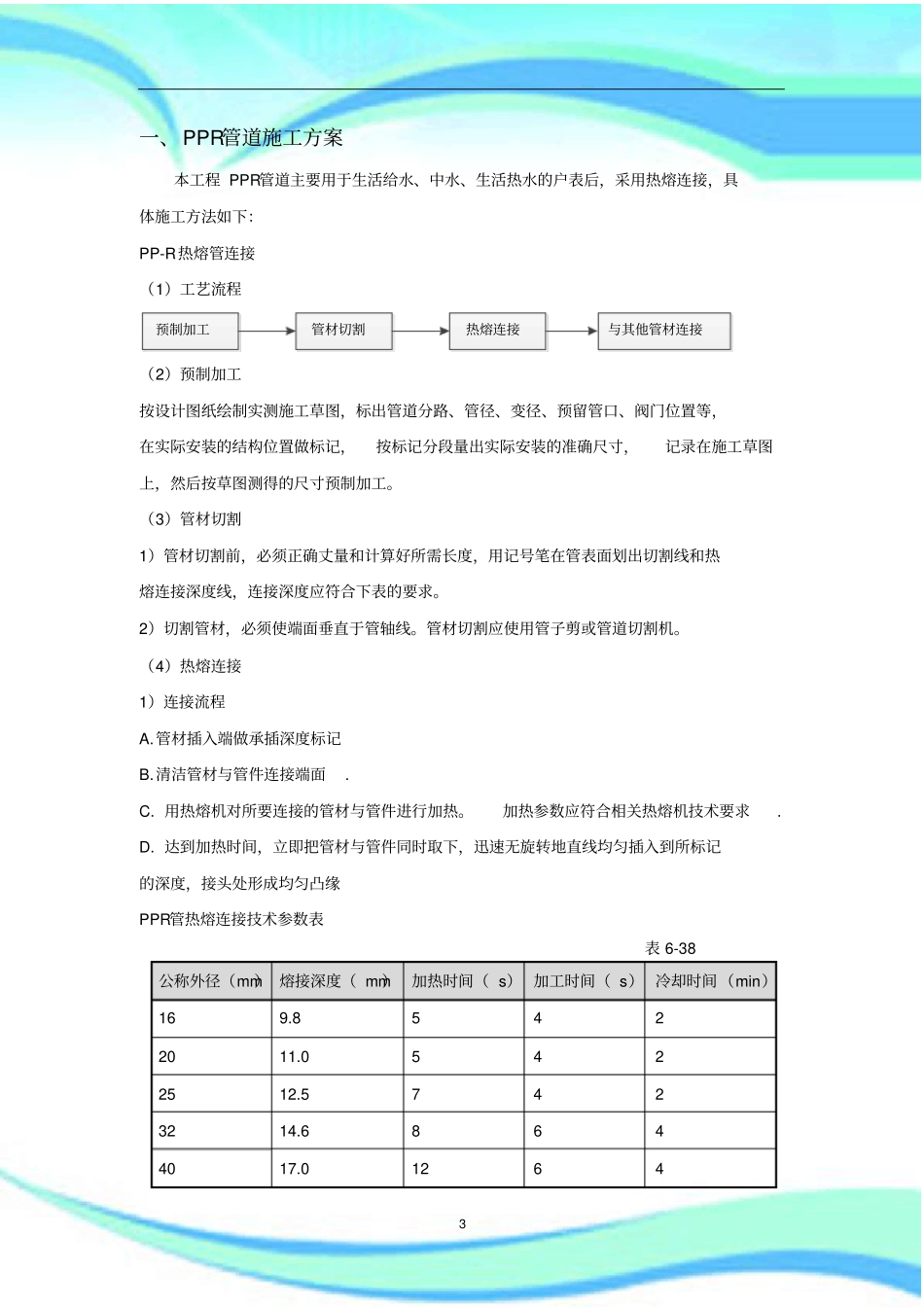

PPR及铝塑管施工方案2————————————————————————————————作者：————————————————————————————————日期：3一、PPR管道施工方案本工程PPR管道主要用于生活给水、中水、生活热水的户表后，采用热熔连接，具体施工方法如下：PP-R热熔管连接（1）工艺流程预制加工管材切割热熔连接与其他管材连接（2）预制加工按设计图纸绘制实测施工草图，标出管道分路、管径、变径、预留管口、阀门位置等，在实际安装的结构位置做标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工。（3）管材切割1）管材切割前，必须正确丈量和计算好所需长度，用记号笔在管表面划出切割线和热熔连接深度线，连接深度应符合下表的要求。2）切割管材，必须使端面垂直于管轴线。管材切割应使用管子剪或管道切割机。（4）热熔连接1）连接流程A.管材插入端做承插深度标记B.清洁管材与管件连接端面.C.用热熔机对所要连接的管材与管件进行加热。加热参数应符合相关热熔机技术要求.D.达到加热时间，立即把管材与管件同时取下，迅速无旋转地直线均匀插入到所标记的深度，接头处形成均匀凸缘PPR管热熔连接技术参数表表6-38公称外径（mm）熔接深度（mm）加热时间（s）加工时间（s）冷却时间（min）169.85422011.05422512.57423214.68644017.012644公称外径（mm）熔接深度（mm）加热时间（s）加工时间（s）冷却时间（min）5020.018646323.924867527.530889032.04088（5）与不同材质管件连接方法PPR管与金属管道及其配件、卫生器具的接口连接，可采用带金属嵌件配件，嵌铜或嵌不锈钢的各类型内外螺纹接头，以保证连接件材质相同或相近。二、铝合金衬塑管道施工方案本工程二次侧空调水系统采用铝合金复合管道。专用管件，承插连接，等级为S4级，现具体施工方法如下：一、一般规定管道在安装施工前，应具备下列条件：1.施工图纸及其技术文件齐全，且已进行图纸技术交底，满足施工要求；2.施工方案，施工技术、材料、机械用具供应等能保证正常施工；3.施工人员应经过建筑冷热水铝合金衬塑管道安装的技术培训。二、运输与贮存1．管材和管件在运输、装卸和搬运时应小心轻放，避免油污腐蚀，严禁剧烈撞击，不得与尖锐物体碰触，不得抛摔、滚、拖。2．施工现场应有材料存放库房，不得露天存放。3．贮存管材和管件的库房应具有良好的通风条件，并远离热源及油、化学物品等污染源。4．管材应水平堆放在平整的地面（板面）上，应避免管材弯曲，不得采用块状或条状物支垫，堆置高度不得超过1.0m，管件应逐层码堆，不得叠得过高。三、管道安装1、管道系统连接组成1)管材与管件连接（如直接头、弯头、三通等）图152)带外丝管件与市场螺纹标准件的连接（如截止阀、球阀、厨、卫洁具金属软管、散热器接表1铝合金衬塑管剥“皮”长度单位：mm公称外径dn剥“皮”长度公称外径dn剥“皮”长度2013632525157528321790324019110385022表2热熔连接技术要求注：环境温度低于5℃时，加热时间延长50%。4）连接时，无旋转地把管端导入加热套内，插入到铝合金管断口剥皮处。同时无旋转地把管件推到加热头上，达到规定热熔深度。5）达到加热时间后，立即把管材及管件从加热头上同时取下，迅速无旋转地直接插入到管件内，稳定几分钟，使接头处形成均匀凸缘。6）在表2规定的加工时间内，刚热熔接好的接头还可以校正，但严禁旋转。公称外径（mm）dn管件热熔长度（mm）加热时间（s）接插时间（s）冷却时间（min）2014543251674332208444021126550231865632624667530301089034401081104050131067）热熔控制温度PB：230℃±10℃；PE-RT：240℃±10℃；PPR：260℃±10℃。四、支吊架安装1、管道安装时必须根据不同管径和要求设置管卡，吊卡或金属鞍卡位置应比较准确，埋设要平整，管卡与管道接触应紧密，但在需要热补偿的地方应松动让管道能受热滑动膨胀。2、在铝合金衬塑管的各个配水点，受力处，必须采取可靠的固定措施。3、当使用角管卡与U型螺栓固定时，管卡与管材间加装橡胶垫。4、立管和横贯支架的间距不得大于表3的规定:表3冷﹑热水管支吊架最大间距单...
