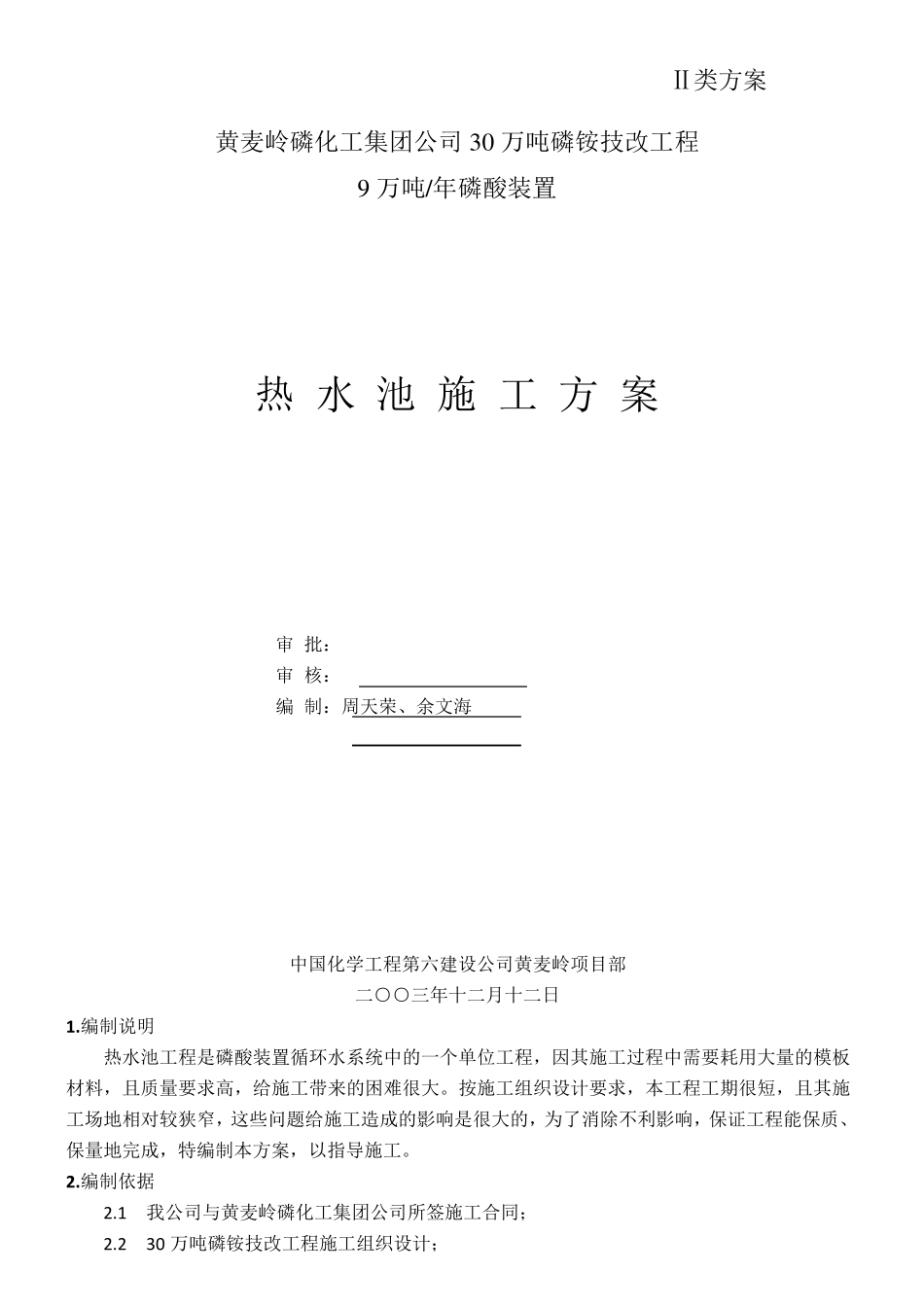

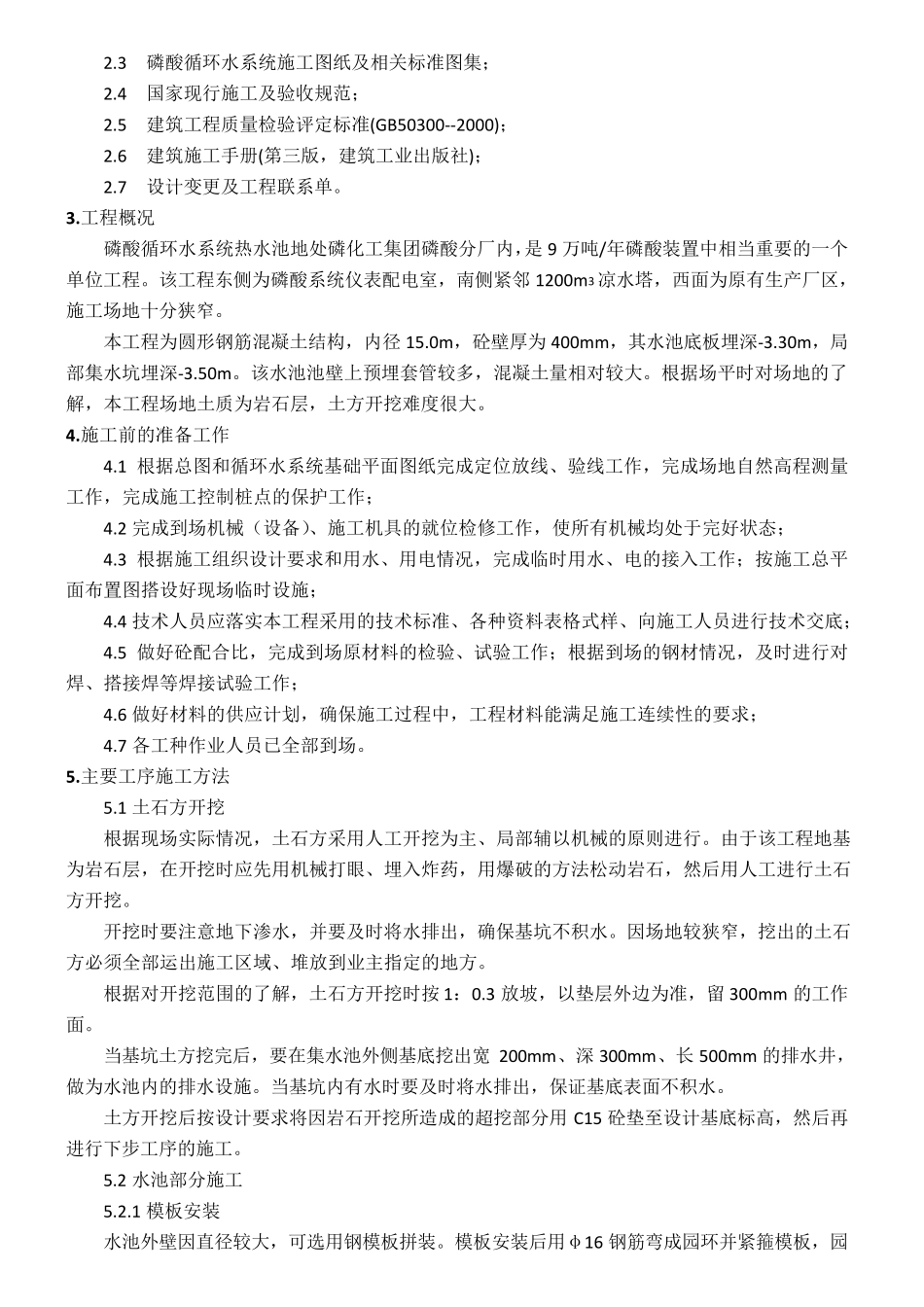

Ⅱ类方案黄麦岭磷化工集团公司30万吨磷铵技改工程9万吨/年磷酸装置热水池施工方案审批：审核：编制：周天荣、余文海中国化学工程第六建设公司黄麦岭项目部二○○三年十二月十二日1.编制说明热水池工程是磷酸装置循环水系统中的一个单位工程，因其施工过程中需要耗用大量的模板材料，且质量要求高，给施工带来的困难很大。按施工组织设计要求，本工程工期很短，且其施工场地相对较狭窄，这些问题给施工造成的影响是很大的，为了消除不利影响，保证工程能保质、保量地完成，特编制本方案，以指导施工。2.编制依据2.1我公司与黄麦岭磷化工集团公司所签施工合同；2.230万吨磷铵技改工程施工组织设计；2.3磷酸循环水系统施工图纸及相关标准图集；2.4国家现行施工及验收规范；2.5建筑工程质量检验评定标准(GB50300--2000)；2.6建筑施工手册(第三版，建筑工业出版社)；2.7设计变更及工程联系单。3.工程概况磷酸循环水系统热水池地处磷化工集团磷酸分厂内，是9万吨/年磷酸装置中相当重要的一个单位工程。该工程东侧为磷酸系统仪表配电室，南侧紧邻1200m3凉水塔，西面为原有生产厂区，施工场地十分狭窄。本工程为圆形钢筋混凝土结构，内径15.0m，砼壁厚为400mm，其水池底板埋深-3.30m，局部集水坑埋深-3.50m。该水池池壁上预埋套管较多，混凝土量相对较大。根据场平时对场地的了解，本工程场地土质为岩石层，土方开挖难度很大。4.施工前的准备工作4.1根据总图和循环水系统基础平面图纸完成定位放线、验线工作，完成场地自然高程测量工作，完成施工控制桩点的保护工作；4.2完成到场机械（设备）、施工机具的就位检修工作，使所有机械均处于完好状态；4.3根据施工组织设计要求和用水、用电情况，完成临时用水、电的接入工作；按施工总平面布置图搭设好现场临时设施；4.4技术人员应落实本工程采用的技术标准、各种资料表格式样、向施工人员进行技术交底；4.5做好砼配合比，完成到场原材料的检验、试验工作；根据到场的钢材情况，及时进行对焊、搭接焊等焊接试验工作；4.6做好材料的供应计划，确保施工过程中，工程材料能满足施工连续性的要求；4.7各工种作业人员已全部到场。5.主要工序施工方法5.1土石方开挖根据现场实际情况，土石方采用人工开挖为主、局部辅以机械的原则进行。由于该工程地基为岩石层，在开挖时应先用机械打眼、埋入炸药，用爆破的方法松动岩石，然后用人工进行土石方开挖。开挖时要注意地下渗水，并要及时将水排出，确保基坑不积水。因场地较狭窄，挖出的土石方必须全部运出施工区域、堆放到业主指定的地方。根据对开挖范围的了解，土石方开挖时按1：0.3放坡，以垫层外边为准，留300mm的工作面。当基坑土方挖完后，要在集水池外侧基底挖出宽200mm、深300mm、长500mm的排水井，做为水池内的排水设施。当基坑内有水时要及时将水排出，保证基底表面不积水。土方开挖后按设计要求将因岩石开挖所造成的超挖部分用C15砼垫至设计基底标高，然后再进行下步工序的施工。5.2水池部分施工5.2.1模板安装水池外壁因直径较大，可选用钢模板拼装。模板安装后用φ16钢筋弯成园环并紧箍模板，园环形钢筋搭接处要焊牢，其间距不大于700mm，同时，用斜撑找正、找垂直外侧模板。为使内壁模板安装方便，可选用木模板。模板拼装后要按500mm间距加设木肋，以保证模板的刚度，同时，内外模板要用止水螺栓拉结紧固，以保证模板有足够的整体强度、稳定性（如图1）。（图1）止水对拉螺栓形状、加工尺寸如图2（图2）5.2.2钢筋工程先绑扎水池底板底层网片钢筋，为避免底板上层钢筋被踩踏变形，上层钢筋应在墙壁钢筋绑扎后进行。当底网钢筋绑扎后，即可按设计要求绑扎墙壁钢筋。为保证墙壁内外层钢筋网之间的距离正确，要在内外层墙壁钢筋网之间设固定撑脚。固定撑脚用φ12钢筋加工，形状如图3，按＠1000双向布置。当墙壁钢筋绑扎后，即可进行水池底板上层钢筋的绑扎。同样为保证上下层钢筋之间的距离正确，应在两层钢筋网之间设置钢筋撑脚，钢筋撑脚采用φ16钢筋加工，其尺寸如图4。（图4）（图3）水池底板钢筋绑扎好以后要经过检查，当确认合格后要用砂浆垫块将钢筋保护层垫好。墙壁模板在安装前要将砂浆...
