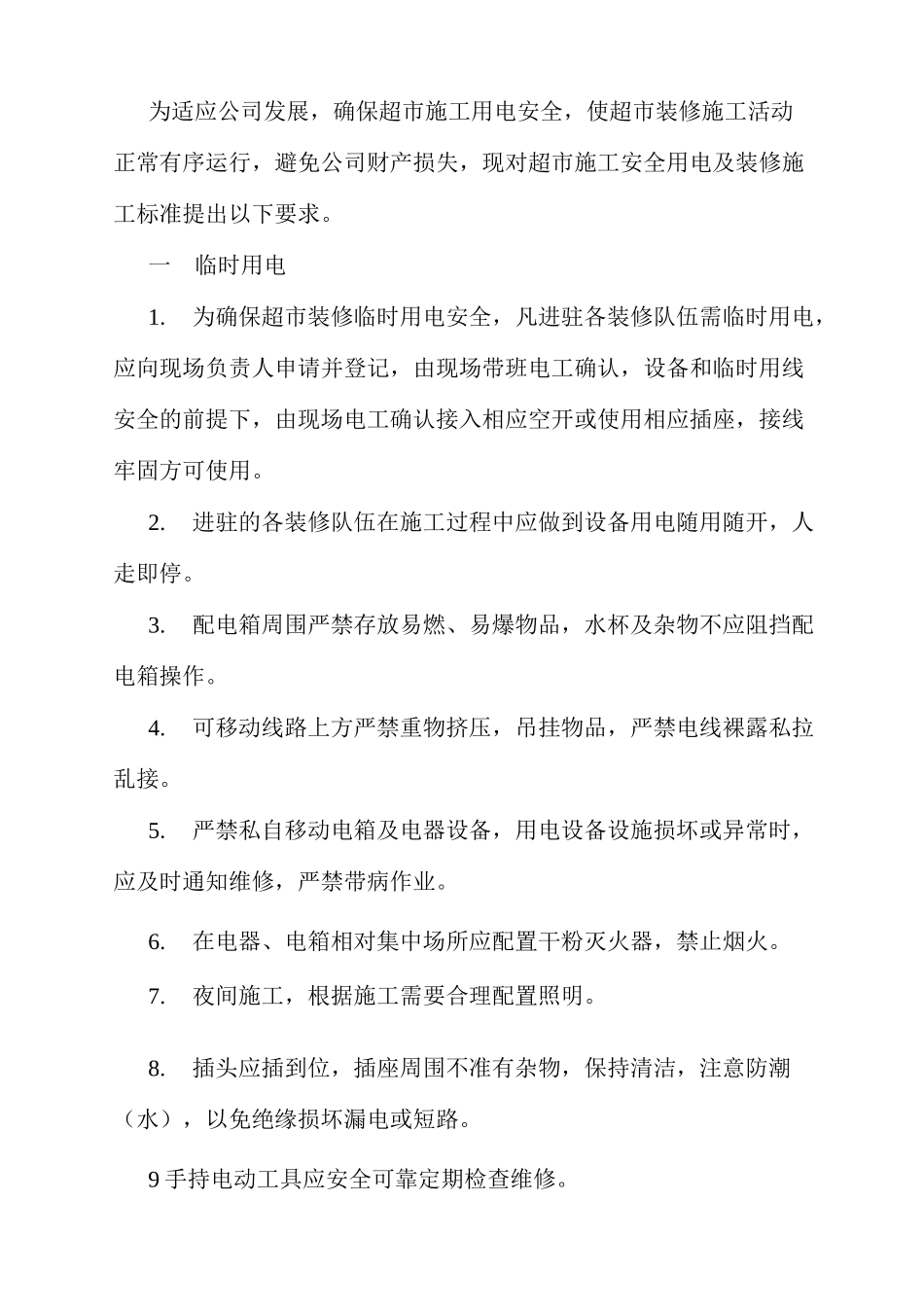

为适应公司发展，确保超市施工用电安全，使超市装修施工活动正常有序运行，避免公司财产损失，现对超市施工安全用电及装修施工标准提出以下要求。一临时用电1.为确保超市装修临时用电安全，凡进驻各装修队伍需临时用电，应向现场负责人申请并登记，由现场带班电工确认，设备和临时用线安全的前提下，由现场电工确认接入相应空开或使用相应插座，接线牢固方可使用。2.进驻的各装修队伍在施工过程中应做到设备用电随用随开，人走即停。3.配电箱周围严禁存放易燃、易爆物品，水杯及杂物不应阻挡配电箱操作。4.可移动线路上方严禁重物挤压，吊挂物品，严禁电线裸露私拉乱接。5.严禁私自移动电箱及电器设备，用电设备设施损坏或异常时，应及时通知维修，严禁带病作业。6.在电器、电箱相对集中场所应配置干粉灭火器，禁止烟火。7.夜间施工，根据施工需要合理配置照明。8.插头应插到位，插座周围不准有杂物，保持清洁，注意防潮（水），以免绝缘损坏漏电或短路。9手持电动工具应安全可靠定期检查维修。10.移动电源线和手持电动工具用线应选用带接地的三芯电缆，插头应选用三孔插头。二预埋线1.按图纸要求测量放线。2.----------------施工准备确定盒箱固定位置管线敷设连接及固定按图纸要求线径型号穿钢丝穿线。3.按图纸要求选用穿线管，锯（剪）断后，应将管口修理平齐光滑，始端、终端、转角应安装管夹固定，其余管夹应均匀分布。4.尽量减少直角、转弯要大于2D便于穿线，线管留头要封堵且有固定架，穿线管应尽量做到横平竖直，生鲜区设备接头处要用高压自粘带处理。5.穿线管应避免接头，无可避免时应选用合适过渡直接用胶水密封，防止进水浸泡。6.埋入建筑物、构筑物内电线管与地面距离不应小于15mm,进入箱柜应排列整齐，管口高出地面约50---80mm，如图纸有要求按图纸施工。7.穿钢丝后，按图纸要求型号、规格进行穿线，保证电箱和设备电线有足够余量，无要求时连接设备端预留预埋线宜2.2---2.5M。8电源线导管与水管同层敷设相交处不应有接头，电源线宜敷设在水管下方，并做好防潮防水处理。三桥架1.根据图纸测量放线。2.选取合适长度型号吊丝，拉爆应根据允许拉力和剪力进行选取，丝扣完好无损。3.电缆桥架规格型号符合设计图纸要求，附件齐全，桥架紧固件附件等均应采用镀锌件，桥架内应光滑平整、无棱刺，不应扭曲翘边等变形现象。4.根据施工图确定始端、终端位置，按图纸标定走向找好水平垂直。5.固定支架间距一般水平敷设时宜1.5---1.8M，垂直敷设不宜大于2M。在进行线盒、箱柜、转角，及丁字接头三端500mm以内应设固定支持点，悬臂终端不宜超过0.8M。6.电缆桥架穿墙安装时墙上安装相应密封装置，根据环境前提，采用密封装置，桥架从室内到室外时在墙外应采取防雨措施。7.电缆桥架从室内穿墙到室外较高处安装，电缆桥架应先向下倾斜，延伸适当间隔之后，再向上架设防止雨水顺桥架流入室内。8.电缆桥架各段之间应紧固可靠，螺母在外面，地线用螺栓、螺母紧固牢靠，规范一致，软铜线截面不小于4平方毫米。9..电缆桥架整体应安装牢固，保证横平竖直，尽量与土建密切配合，除图纸规范要求外，直线段的水平偏差不超过2%。,全长允许W10mm，测量应放在桥架底部。四线路敷设1.电缆、BV铜线等敷设前做外观及导通检查，电缆用500V兆欧表表测量绝缘电阻，其电阻不小于2兆欧，当有特殊规定时应符合规定。2.线路按最短途径集中敷设，横平竖直、整齐美观、不宜交叉，按图纸回路要求选择合适线径和颜色。3.线路周围环境温度超过65°C时应采取隔热措施，位置处有可能引起火灾的火源场所时，加强防火措施。4.线路终端接线处以及经过建筑物伸缩缝、沉降缝处电线（缆）应留有适当余度。5.线路中应尽量减少接头，当无可避免时10m以上线径用过渡直接，6m接头缠绕8圈以上，4m2.5m接头缠绕7圈以上,0.75m接头缠绕6圈以上，接头处用电工绝缘胶布压3层以上，环境有特殊要求用高压防水胶布处理。6.桥架内敷设应顺直、不宜交叉，缆线不应溢出桥架，水平敷设拐弯处、始终端和25M处应绑扎回路识别标识编号，垂直敷设时应每隔1.5M处固定在电缆线支架上。7.在同一桥架内不同电压、信号应分类布置设置隔板，无屏蔽信号...
