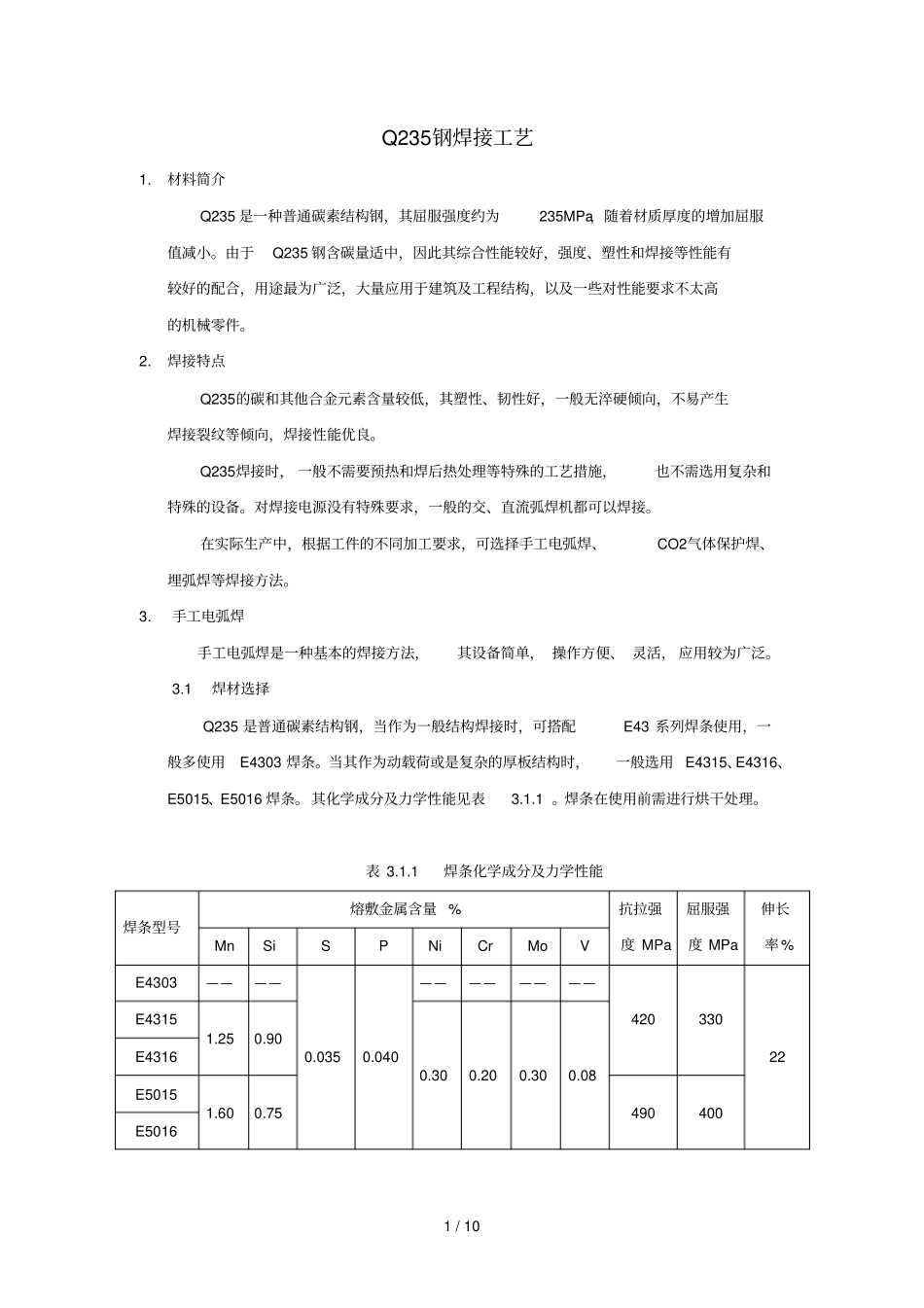

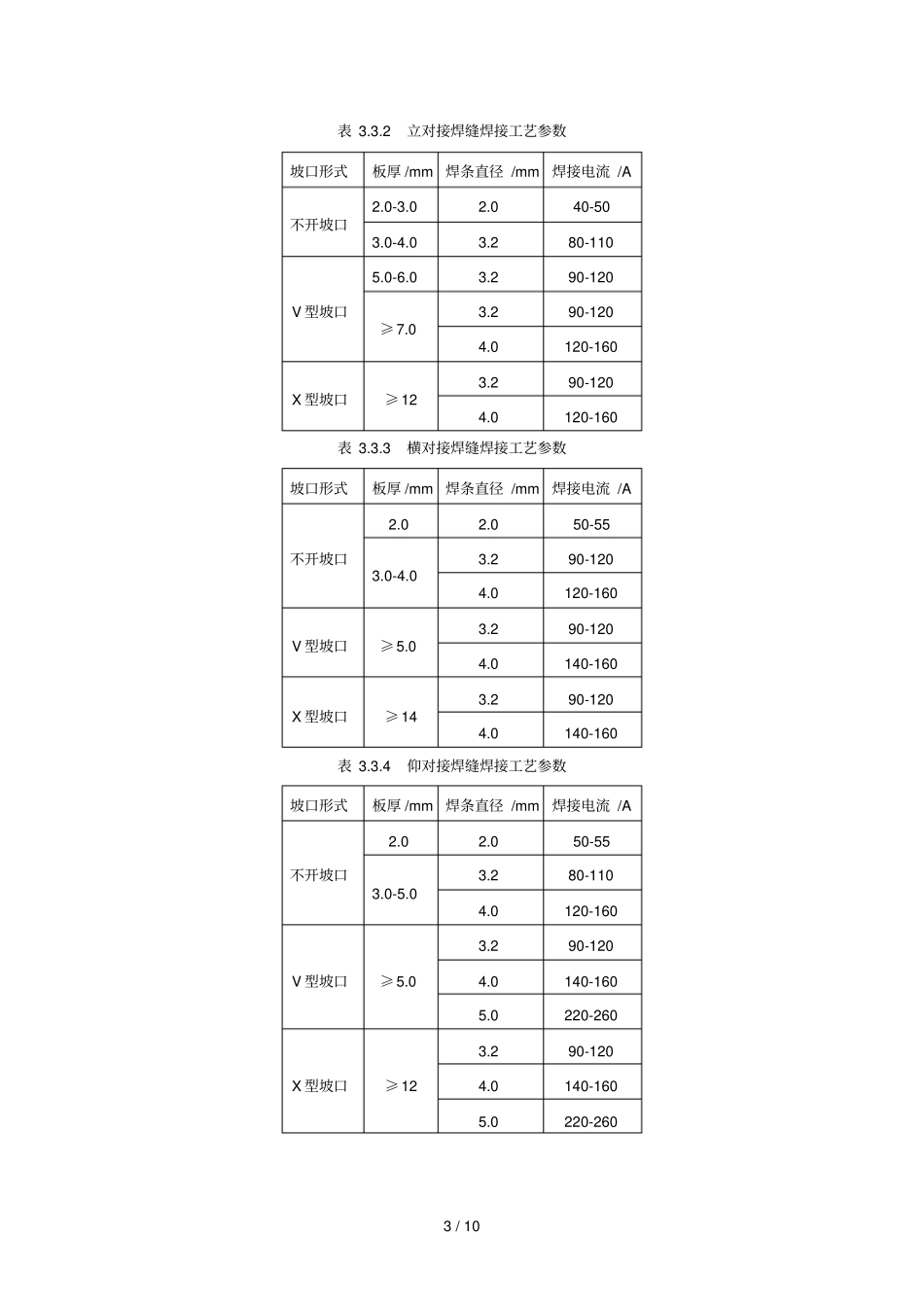

1/10Q235钢焊接工艺1.材料简介Q235是一种普通碳素结构钢，其屈服强度约为235MPa，随着材质厚度的增加屈服值减小。由于Q235钢含碳量适中，因此其综合性能较好，强度、塑性和焊接等性能有较好的配合，用途最为广泛，大量应用于建筑及工程结构，以及一些对性能要求不太高的机械零件。2.焊接特点Q235的碳和其他合金元素含量较低，其塑性、韧性好，一般无淬硬倾向，不易产生焊接裂纹等倾向，焊接性能优良。Q235焊接时，一般不需要预热和焊后热处理等特殊的工艺措施，也不需选用复杂和特殊的设备。对焊接电源没有特殊要求，一般的交、直流弧焊机都可以焊接。在实际生产中，根据工件的不同加工要求，可选择手工电弧焊、CO2气体保护焊、埋弧焊等焊接方法。3.手工电弧焊手工电弧焊是一种基本的焊接方法，其设备简单，操作方便、灵活，应用较为广泛。3.1焊材选择Q235是普通碳素结构钢，当作为一般结构焊接时，可搭配E43系列焊条使用，一般多使用E4303焊条。当其作为动载荷或是复杂的厚板结构时，一般选用E4315、E4316、E5015、E5016焊条。其化学成分及力学性能见表3.1.1。焊条在使用前需进行烘干处理。表3.1.1焊条化学成分及力学性能焊条型号熔敷金属含量%抗拉强度MPa屈服强度MPa伸长率%MnSiSPNiCrMoVE4303————0.0350.040————————42033022E43151.250.900.300.200.300.08E4316E50151.600.75490400E50162/103.2焊前准备焊接前，焊件按工艺要求选择坡口形式，开坡口并清除坡口、焊件对接面及周围的锈蚀、油污等有害物质，避免产生焊接缺陷。同时也要保证焊条的表面清洁、无污物。当环境温度低于0℃，或者焊件较厚时，一般在100-150℃下预热。3.3焊接工艺参数手工电弧焊一般分为平焊、横焊、立焊、仰焊四种形式。焊接电流的选择主要取决于焊条直径和焊缝位置，其次是焊件厚度、接头类型、焊道层次等。而电弧电压主要由电弧长度来决定。因此，电弧长度要适中，以保证电弧燃烧稳定，防止出现咬边、未焊透、外观成型不良等缺陷。在焊接过程中，焊接速度要适当，既要保证焊透、融合良好，又要保证不烧穿。对于厚度较大的焊件需采用多层焊。在多层焊接时第一层焊通常选用较小的焊接电流，一般用直径3.2mm的焊条，焊层厚度最大不超过5mm。盖面层要保证焊缝宽度和高度符合要求。各种位置焊缝的焊接工艺参数见下表。表3.3.1平对接焊缝焊接工艺参数坡口形式板厚/mm焊条直径/mm焊接电流/A不开坡口3.03.290-1204.0-5.03.2100-1304.0160-2005.0200-260V型坡口5.0-6.03.2100-1304.0160-2105.0200-260≥6.04.0160-2105.0220-280X型坡口≥124.0160-2105.0220-2803/10表3.3.2立对接焊缝焊接工艺参数坡口形式板厚/mm焊条直径/mm焊接电流/A不开坡口2.0-3.02.040-503.0-4.03.280-110V型坡口5.0-6.03.290-120≥7.03.290-1204.0120-160X型坡口≥123.290-1204.0120-160表3.3.3横对接焊缝焊接工艺参数坡口形式板厚/mm焊条直径/mm焊接电流/A不开坡口2.02.050-553.0-4.03.290-1204.0120-160V型坡口≥5.03.290-1204.0140-160X型坡口≥143.290-1204.0140-160表3.3.4仰对接焊缝焊接工艺参数坡口形式板厚/mm焊条直径/mm焊接电流/A不开坡口2.02.050-553.0-5.03.280-1104.0120-160V型坡口≥5.03.290-1204.0140-1605.0220-260X型坡口≥123.290-1204.0140-1605.0220-2604/10表3.3.5角接缝焊接工艺参数焊缝类别焊脚高度/mm焊丝直径/mm焊接电流/A平角焊2.02.055-653.03.2100-1304.03.2100-1304.0160-200≥5.04.0160-2005.0220-280立脚焊2.02.050-603.0-4.03.290-120≥5.03.290-1204.0120-160仰角焊2.02.055-603.0-4.03.290-120≥5.04.0120-1604.CO2气体保护焊接工艺CO2气体保护焊是一种高效节能的焊接方法，其焊接变形小，焊接质量好，易于实现过程控制自动化。4.1焊丝选择Q235在CO2气体保护焊时通常选用ER49-1（H08Mn2SiA）和ER50-6焊丝。其化学成分及力学性能见下表。表4.1.1ER49-1及ER50-6焊丝化学成分及力学性能焊丝型号熔敷金属化学成分%抗拉强度MPa屈服强度MPa伸长率%CSiMnSPER49-1≤0.110.65-0.951.80-2.10≤0.03≤0.03≥490≥372≥20ER50-60.06-0.150.80-1.151.40-1.85≤0.035≤0.025≥500≥420≥224.2焊前准备焊...
