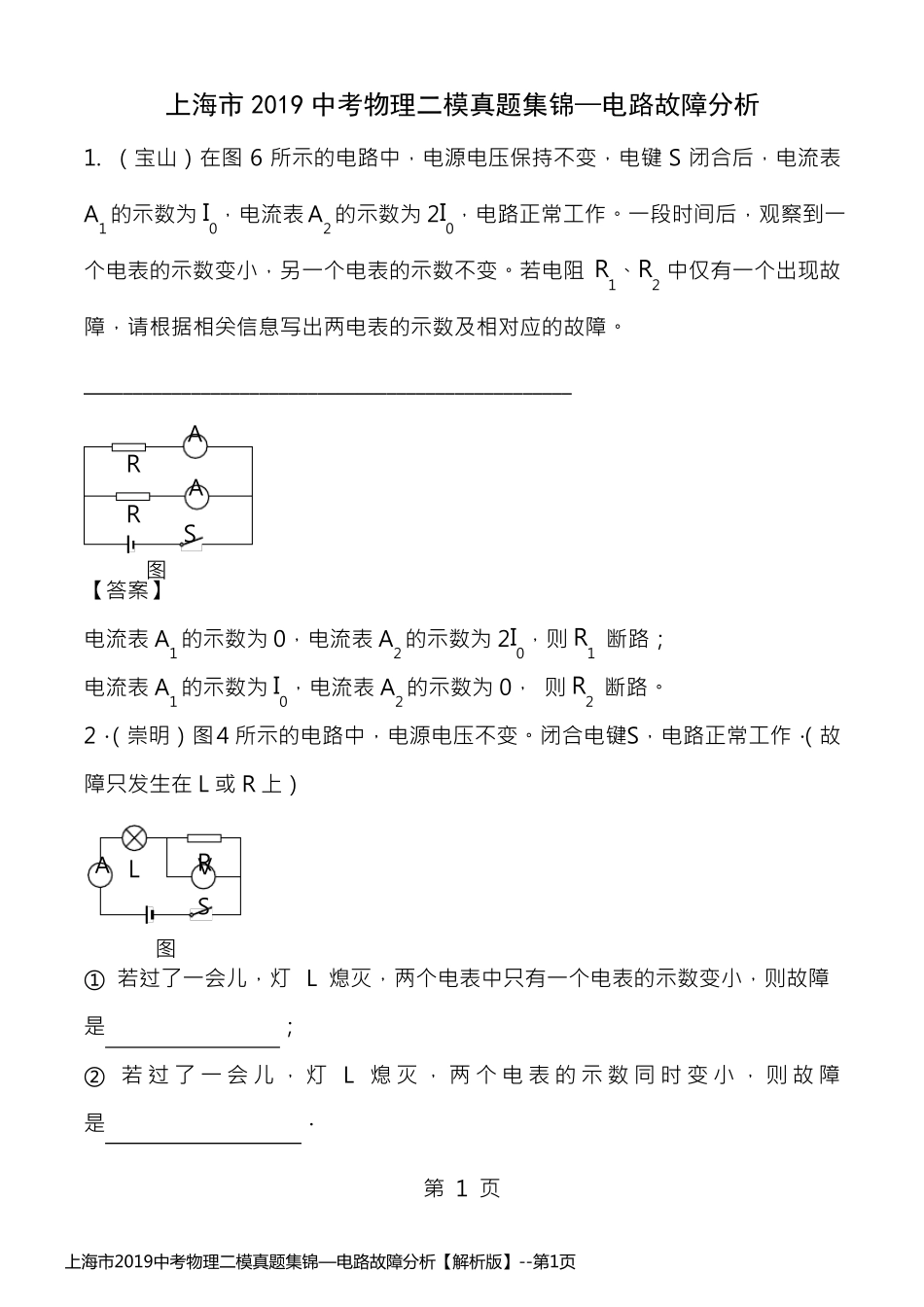

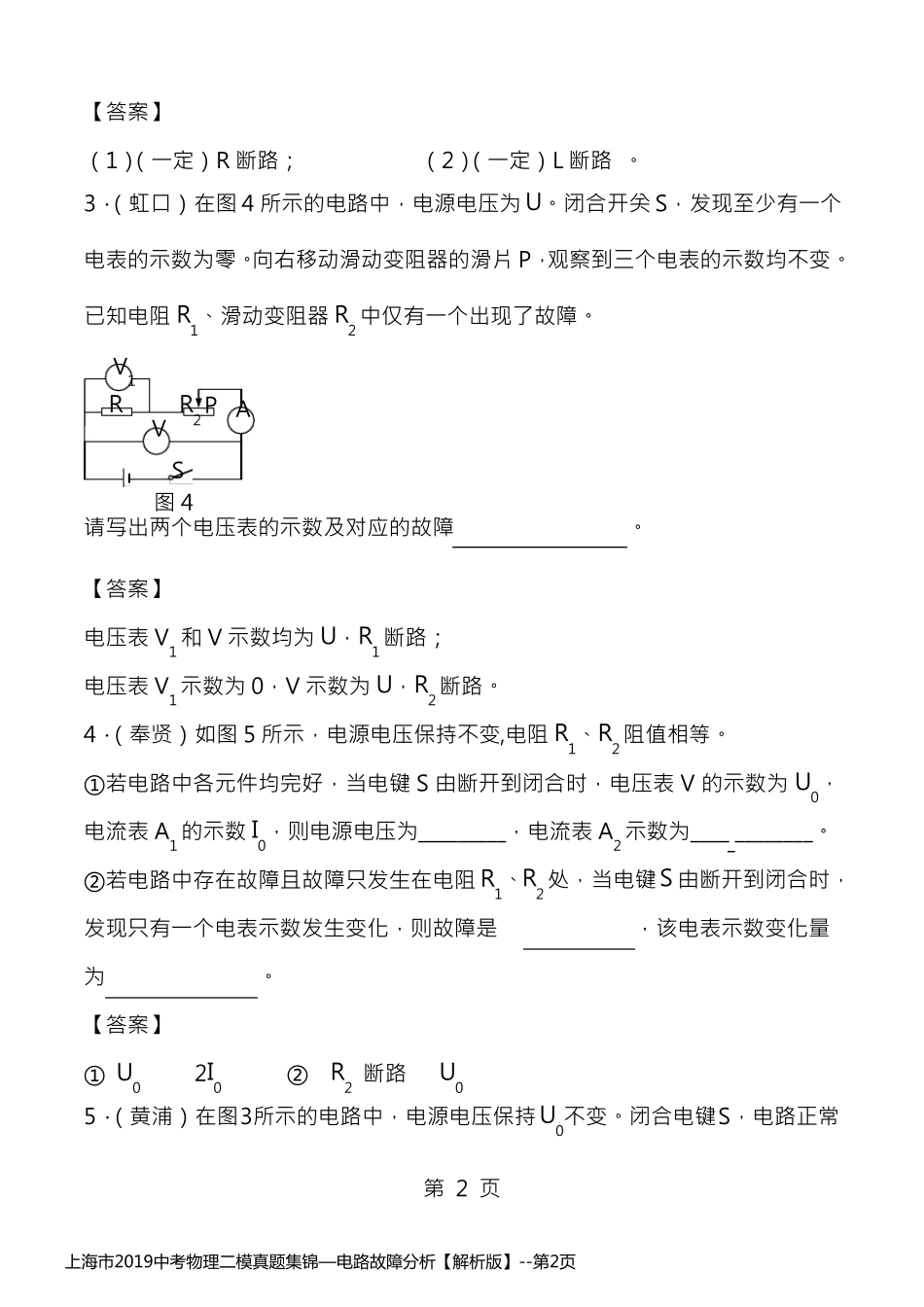

上海市2019中考物理二模真题集锦—电路故障分析1.（宝山）在图6所示的电路中，电源电压保持不变，电键S闭合后，电流表A1的示数为I0，电流表A2的示数为2I0，电路正常工作。一段时间后，观察到一个电表的示数变小，另一个电表的示数不变。若电阻R1、R2中仅有一个出现故障，请根据相关信息写出两电表的示数及相对应的故障。__________________________________________________ARRAS图【答案】电流表A1的示数为0，电流表A2的示数为2I0，则R1断路；电流表A1的示数为I0，电流表A2的示数为0，则R2断路。2．（崇明）图4所示的电路中，电源电压不变。闭合电键S，电路正常工作．（故障只发生在L或R上）ALRVS图①若过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则故障是；②若过了一会儿，灯L熄灭，两个电表的示数同时变小，则故障是．第1页上海市2019中考物理二模真题集锦—电路故障分析【解析版】--第1页上海市2019中考物理二模真题集锦—电路故障分析【解析版】--第1页【答案】（1）（一定）R断路；（2）（一定）L断路。3．（虹口）在图4所示的电路中，电源电压为U。闭合开关S，发现至少有一个电表的示数为零。向右移动滑动变阻器的滑片P，观察到三个电表的示数均不变。已知电阻R1、滑动变阻器R2中仅有一个出现了故障。V1RS图4请写出两个电压表的示数及对应的故障。【答案】电压表V1和V示数均为U，R1断路；电压表V1示数为0，V示数为U，R2断路。4．（奉贤）如图5所示，电源电压保持不变,电阻R1、R2阻值相等。①若电路中各元件均完好，当电键S由断开到闭合时，电压表V的示数为U0，电流表A1的示数I0，则电源电压为_________，电流表A2示数为____________。②若电路中存在故障且故障只发生在电阻R1、R2处，当电键S由断开到闭合时，发现只有一个电表示数发生变化，则故障是，该电表示数变化量为。【答案】①U02I0②R2断路U05．（黄浦）在图3所示的电路中，电源电压保持U0不变。闭合电键S，电路正常第2页VR2PA上海市2019中考物理二模真题集锦—电路故障分析【解析版】--第2页上海市2019中考物理二模真题集锦—电路故障分析【解析版】--第2页工作，一段时间后，灯熄灭，VRASL图3若电路中只有电阻R或灯L中的一个出现断路故障，请根据相关信息写出电表的示数及相对应的故障。【答案】若电流表示数为0，电压表示数为U0，则灯L断路；若电流表示数为0，电压表示数为0，则电阻R断路。6．（金山）在图5所示的电路中，电源电压为U不变。闭合电键S后，观察到有一个电表的示数增大。若电路中仅有一处故障，且只发生在电阻R1、R2上。现将电流表A及电阻R1位置互换，观察一个电表的示数即可检测出故障情况。请根据上述信息写出这个电表的示数及相对应的故障。VRS图【答案】RA电压表示数为0，则R1断路；电压表示数为U，则R2断路。7．（静安）在图6所示的电路中，电源电压保持不变，电路中电阻R1或滑动变第3页上海市2019中考物理二模真题集锦—电路故障分析【解析版】--第3页上海市2019中考物理二模真题集锦—电路故障分析【解析版】--第3页阻器R2处出现了故障。在闭合电键S后，根据电流表的示数，现有（a）、（b）两种方法可判断故障：R1R2PABCAS图6（a）直接将一根完好的导线接入电路的AB或CD两点间，再次观察电流表的示数。（b）移动变阻器R2的滑片P，再次观察电流表的示数。①若闭合电键S电流表的示数不为零，则可用方法；若闭合电键S电流表的示数为零，则可用方法。（均选填序号）②若确定使用方法（b),则简述方法中“再次观察电流表的示数”的电流表示数情况及相应的故障情况：。【答案】①b；a；②移动变阻器的滑片，电流表A的示数发生变化，电阻R1短路；电流表A的示数不发生变化，变阻器R2短路。8．（闵行）在如图4所示的电路中，电源电压保持不变，开关S处于闭合状态，小灯L不发光，电路中只有一个电表有示数。如果电路中只有一处故障且故障只可能发生在电阻R或小灯L上，则⑴故障可能是。第4页上海市2019中考物理二模真题集锦—电路故障分析【解析版】--第4页上海市2019中考物理二模真题集锦—电路故障分析【解析版】--第4页⑵请任选一种故障，对开关S由闭合到断开时两电表示数的变化情况作...
