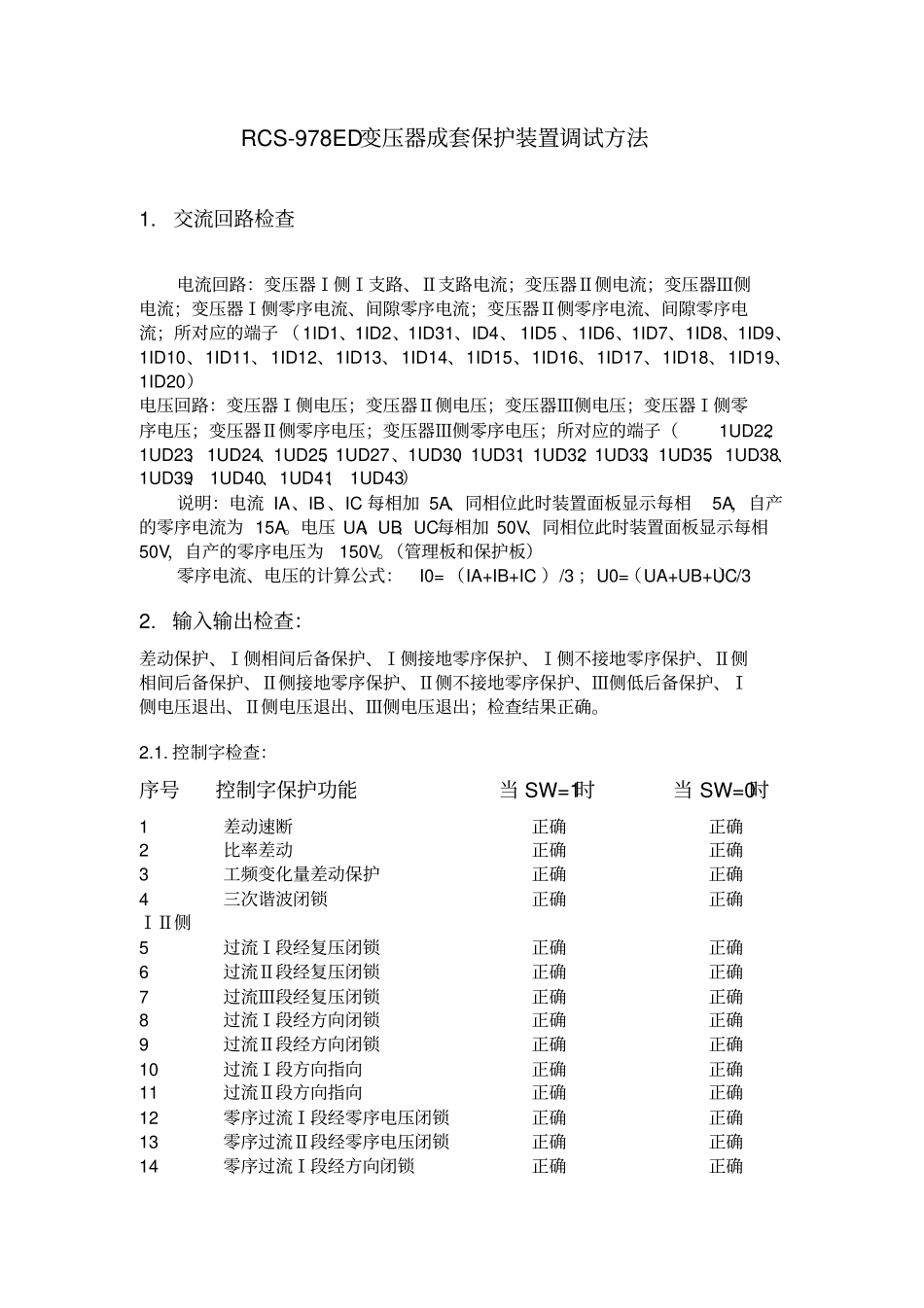

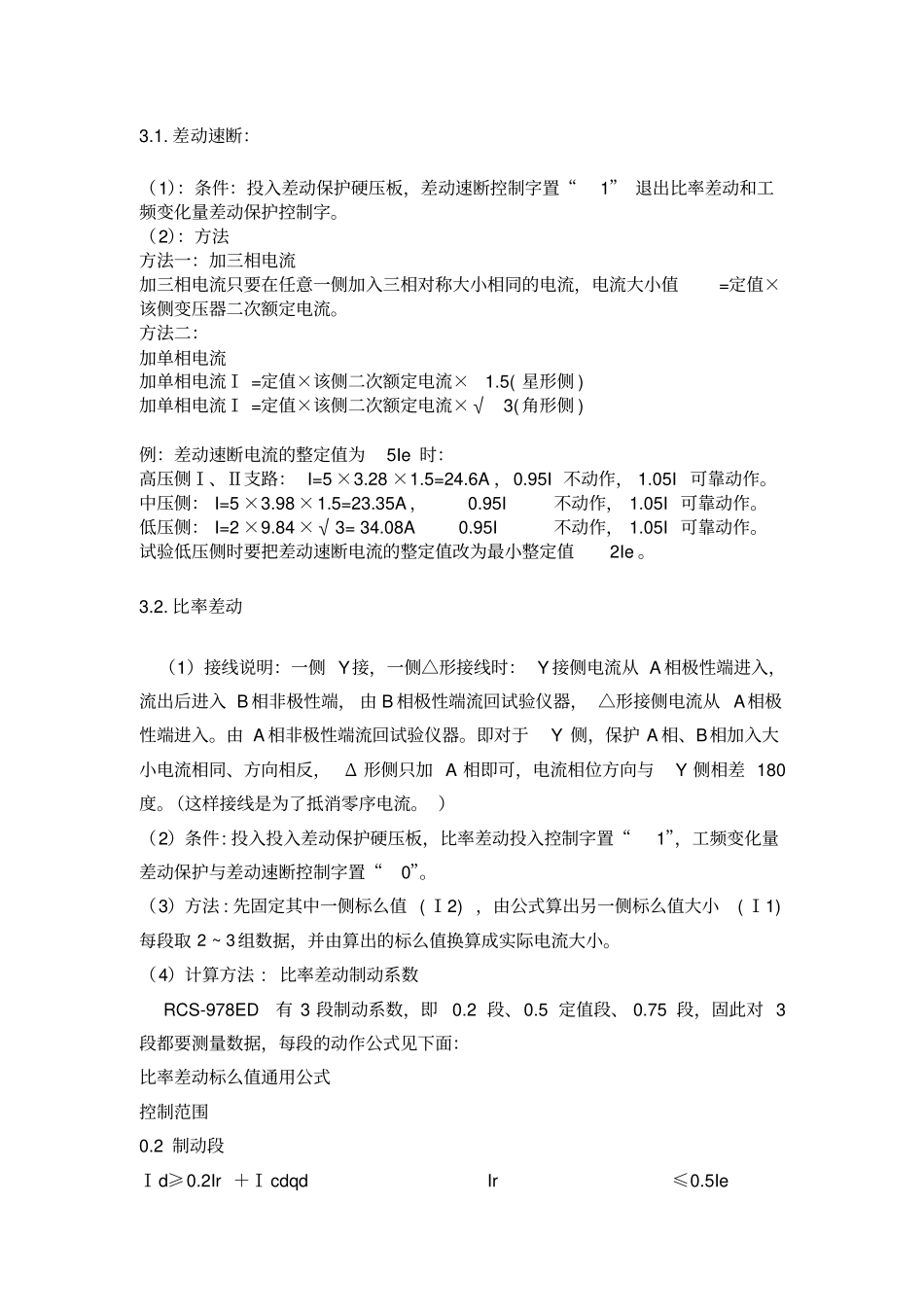

RCS-978ED变压器成套保护装置调试方法1.交流回路检查电流回路:变压器Ⅰ侧Ⅰ支路、Ⅱ支路电流;变压器Ⅱ侧电流;变压器Ⅲ侧电流;变压器Ⅰ侧零序电流、间隙零序电流;变压器Ⅱ侧零序电流、间隙零序电流;所对应的端子(1ID1、1ID2、1ID31、ID4、1ID5、1ID6、1ID7、1ID8、1ID9、1ID10、1ID11、1ID12、1ID13、1ID14、1ID15、1ID16、1ID17、1ID18、1ID19、1ID20)电压回路:变压器Ⅰ侧电压;变压器Ⅱ侧电压;变压器Ⅲ侧电压;变压器Ⅰ侧零序电压;变压器Ⅱ侧零序电压;变压器Ⅲ侧零序电压;所对应的端子(1UD22、1UD23、1UD24、1UD25、1UD27、1UD30、1UD31、1UD32、1UD33、1UD35、1UD38、1UD39、1UD40、1UD41、1UD43)说明:电流IA、IB、IC每相加5A、同相位此时装置面板显示每相5A,自产的零序电流为15A。电压UA、UB、UC每相加50V、同相位此时装置面板显示每相50V,自产的零序电压为150V。(管理板和保护板)零序电流、电压的计算公式:I0=(IA+IB+IC)/3;U0=(UA+UB+UC)/32.输入输出检查:差动保护、Ⅰ侧相间后备保护、Ⅰ侧接地零序保护、Ⅰ侧不接地零序保护、Ⅱ侧相间后备保护、Ⅱ侧接地零序保护、Ⅱ侧不接地零序保护、Ⅲ侧低后备保护、Ⅰ侧电压退出、Ⅱ侧电压退出、Ⅲ侧电压退出;检查结果正确。2.1.控制字检查:序号控制字保护功能当SW=1时当SW=0时1差动速断正确正确2比率差动正确正确3工频变化量差动保护正确正确4三次谐波闭锁正确正确ⅠⅡ侧5过流Ⅰ段经复压闭锁正确正确6过流Ⅱ段经复压闭锁正确正确7过流Ⅲ段经复压闭锁正确正确8过流Ⅰ段经方向闭锁正确正确9过流Ⅱ段经方向闭锁正确正确10过流Ⅰ段方向指向正确正确11过流Ⅱ段方向指向正确正确12零序过流Ⅰ段经零序电压闭锁正确正确13零序过流Ⅱ段经零序电压闭锁正确正确14零序过流Ⅰ段经方向闭锁正确正确15零序过流Ⅱ段经方向闭锁正确正确16零序过流Ⅰ段方向指向正确正确17零序过流Ⅱ段方向指向正确正确18零序方向判别用自产零序电流正确正确19零序过流Ⅰ段用自产零序电流正确正确20零序过流Ⅱ段用自产零序电流正确正确21间隙保护方式正确正确22过负荷Ⅰ段投入正确正确23过负荷Ⅱ段投入正确正确24启动风冷Ⅰ段投入正确正确25启动风冷Ⅱ段投入正确正确26过载闭锁调压投入正确正确27TV断线保护投退原则正确正确28本侧电压退出正确正确29零序过流Ⅰ段经谐波闭锁正确正确30零序过流Ⅱ段经谐波闭锁正确正确31过流保护经Ⅱ(Ⅰ)侧复压闭锁正确正确32过流保护经Ⅲ侧复压闭锁正确正确Ⅲ侧32过流Ⅰ段经复压闭锁正确正确33过流Ⅱ段经复压闭锁正确正确34过流Ⅲ段经复压闭锁正确正确35过流Ⅳ段经复压闭锁正确正确36过流Ⅴ段经复压闭锁正确正确37过负荷投入正确正确38零序电压报警投入正确正确39过流保护经Ⅰ侧复压闭锁正确正确40过流保护经Ⅱ侧复压闭锁正确正确3.变压器差动保护试验说明:变压器容量为150MW、高压侧一次电流、电压为600A、220kV;中压侧一次电流、电压1200A、121kV;低压侧一次电流、电压4000A、11kV。根据I1e=SN/√3UN公式算变压器原边的额定电流I1e,然后拆算到副边(二次侧)算出I2e。例:(高压侧):I1e=SN/√3UN=150×103/√3×220=393.66AI2e=I1e/nLH=393.66/120=3.28A(nLH为变压器高压侧CT变比)(中压侧):I1e=SN/√3UN=150×103/√3×121=715.74AI2e=I1e/nLH=715.74/240=2.98A(nLH为变压器中压侧CT变比)(低压侧):I1e=SN/√3UN=150×103/√3×11=7873.19AI2e=I1e/nLH=7873.19/800=9.84A(nLH为变压器低压侧CT变比)3.1.差动速断:(1):条件:投入差动保护硬压板,差动速断控制字置“1”退出比率差动和工频变化量差动保护控制字。(2):方法方法一:加三相电流加三相电流只要在任意一侧加入三相对称大小相同的电流,电流大小值=定值×该侧变压器二次额定电流。方法二:加单相电流加单相电流Ⅰ=定值×该侧二次额定电流×1.5(星形侧)加单相电流Ⅰ=定值×该侧二次额定电流×√3(角形侧)例:差动速断电流的整定值为5Ie时:高压侧Ⅰ、Ⅱ支路:I=5×3.28×1.5=24.6A,0.95I不动作,1.05I可靠动作。中压侧:I=5×3.98×1.5=23.35A,0.95I不动作,1.05I可靠动作。低压侧:I=2×9.84×√3=34.08A0.95I不动作,1.05I可靠动作。...
