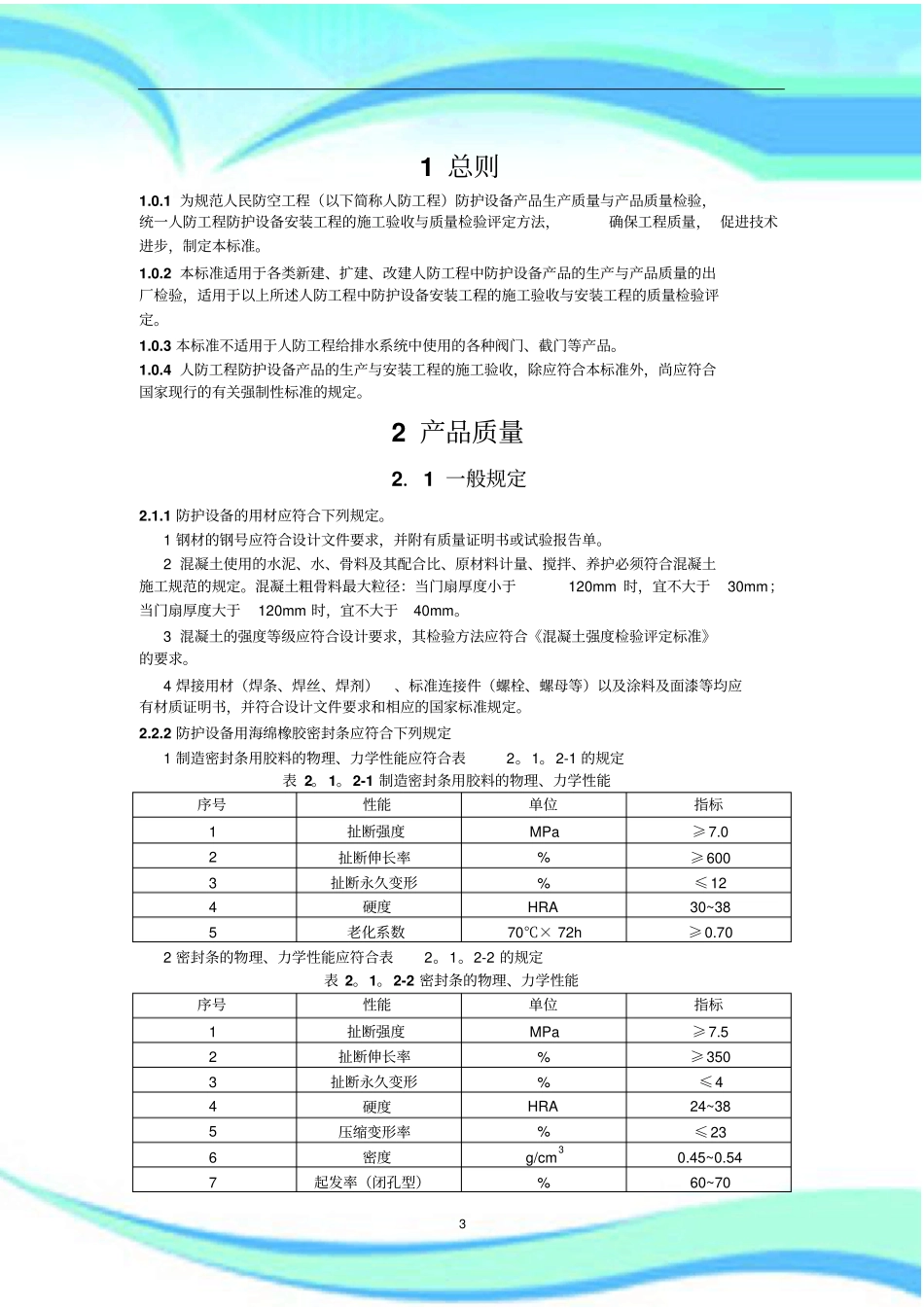

RFJ---人民防空工程防护设备产品质量检验与施工验收规范2————————————————————————————————作者：————————————————————————————————日期：31总则1.0.1为规范人民防空工程（以下简称人防工程）防护设备产品生产质量与产品质量检验，统一人防工程防护设备安装工程的施工验收与质量检验评定方法，确保工程质量，促进技术进步，制定本标准。1.0.2本标准适用于各类新建、扩建、改建人防工程中防护设备产品的生产与产品质量的出厂检验，适用于以上所述人防工程中防护设备安装工程的施工验收与安装工程的质量检验评定。1.0.3本标准不适用于人防工程给排水系统中使用的各种阀门、截门等产品。1.0.4人防工程防护设备产品的生产与安装工程的施工验收，除应符合本标准外，尚应符合国家现行的有关强制性标准的规定。2产品质量2．1一般规定2.1.1防护设备的用材应符合下列规定。1钢材的钢号应符合设计文件要求，并附有质量证明书或试验报告单。2混凝土使用的水泥、水、骨料及其配合比、原材料计量、搅拌、养护必须符合混凝土施工规范的规定。混凝土粗骨料最大粒径：当门扇厚度小于120mm时，宜不大于30mm；当门扇厚度大于120mm时，宜不大于40mm。3混凝土的强度等级应符合设计要求，其检验方法应符合《混凝土强度检验评定标准》的要求。4焊接用材（焊条、焊丝、焊剂）、标准连接件（螺栓、螺母等）以及涂料及面漆等均应有材质证明书，并符合设计文件要求和相应的国家标准规定。2.2.2防护设备用海绵橡胶密封条应符合下列规定1制造密封条用胶料的物理、力学性能应符合表2。1。2-1的规定表2。1。2-1制造密封条用胶料的物理、力学性能序号性能单位指标1扯断强度MPa≥7.02扯断伸长率%≥6003扯断永久变形%≤124硬度HRA30~385老化系数70℃×72h≥0.702密封条的物理、力学性能应符合表2。1。2-2的规定表2。1。2-2密封条的物理、力学性能序号性能单位指标1扯断强度MPa≥7.52扯断伸长率%≥3503扯断永久变形%≤44硬度HRA24~385压缩变形率%≤236密度g/cm30.45~0.547起发率（闭孔型）%60~7048工作温度范围℃-40~409工作介质-空气、水3当压缩密封条的密封板厚度为4mm时，密封条的压缩变形δ与单位长度的压缩反力Q之间的关系，应符合表2。1。2-3的规定。表2.1.2-3密封条的压缩变形δ与单位长度的压缩反力Q之间的关系压缩量δ（mm）681012压缩反力Q（N/mm）0.7~0.91.0~1.21.4~1.62.0~2.44密封条的外观及技术要求应符合下列规定1）封条表面颜色应均匀一致，不允许有污渍。2）密封条工作表面应光滑平整，不允许有明显的模压胶条痕迹、凹凸不平现象及划破伤痕。3）密封条为封闭性微孔结构，不允许有贯穿密封条断面的通孔。4）密封条周边缺胶不允许有直径大于5mm的缺陷。5）除双扇密闭门（或防护密闭门）的直条上下街头不粘接外，密封条的其他街头应采用45°斜接口，斜接口应避开圆弧拐弯处，粘接要牢固、平整，用手拉伸30%不裂口、不断裂。冷接头数量：单扇门不超过2处，双扇门不超过6处。6）双扇密闭门（或防护密闭门）的T形接头，应用模具整体制作，不得粘接。2.1.3防护设备用P形密闭条，其接头数量不得超过2处，且不允许冷粘接。2.1.4防护设备各种机加工零部件制作应有严格的工艺规程和工序检验记录，加工质量应符合图纸要求。2.1.5钢结构门加工的技术要求应符合下列规定。1钢结构构件应严格按图纸要求制作，采用替代钢材型号时，必须征得设计部门的同意。2钢结构构件的组焊应严格执行图纸要求和有关施工规范的规定，不得少焊、漏焊或焊穿。3钢结构门的门扇、门框加工应在工厂加工平台上进行。4钢结构门的门扇、门框应按图纸要求进行防锈处理。2.1.6钢筋混凝土门加工的技术要求应符合下列规定。1混凝土平板门门扇宜在工厂加工，混凝土拱形门门扇宜在现场配合门框浇注。浇注时应将门扇钢框固定牢固，然后进行编筋和浇注混凝土。2制作混凝土门扇时，模板作业应符合有关施工规程，模板宜采用钢模板，模板应尺寸准确，结构牢固，拼缝严密，表面平整光滑，模板四周垂直度偏差应不超过1%。当采用门扇钢框作侧模时，钢框与模板底座应固定牢固、贴合紧密。...
