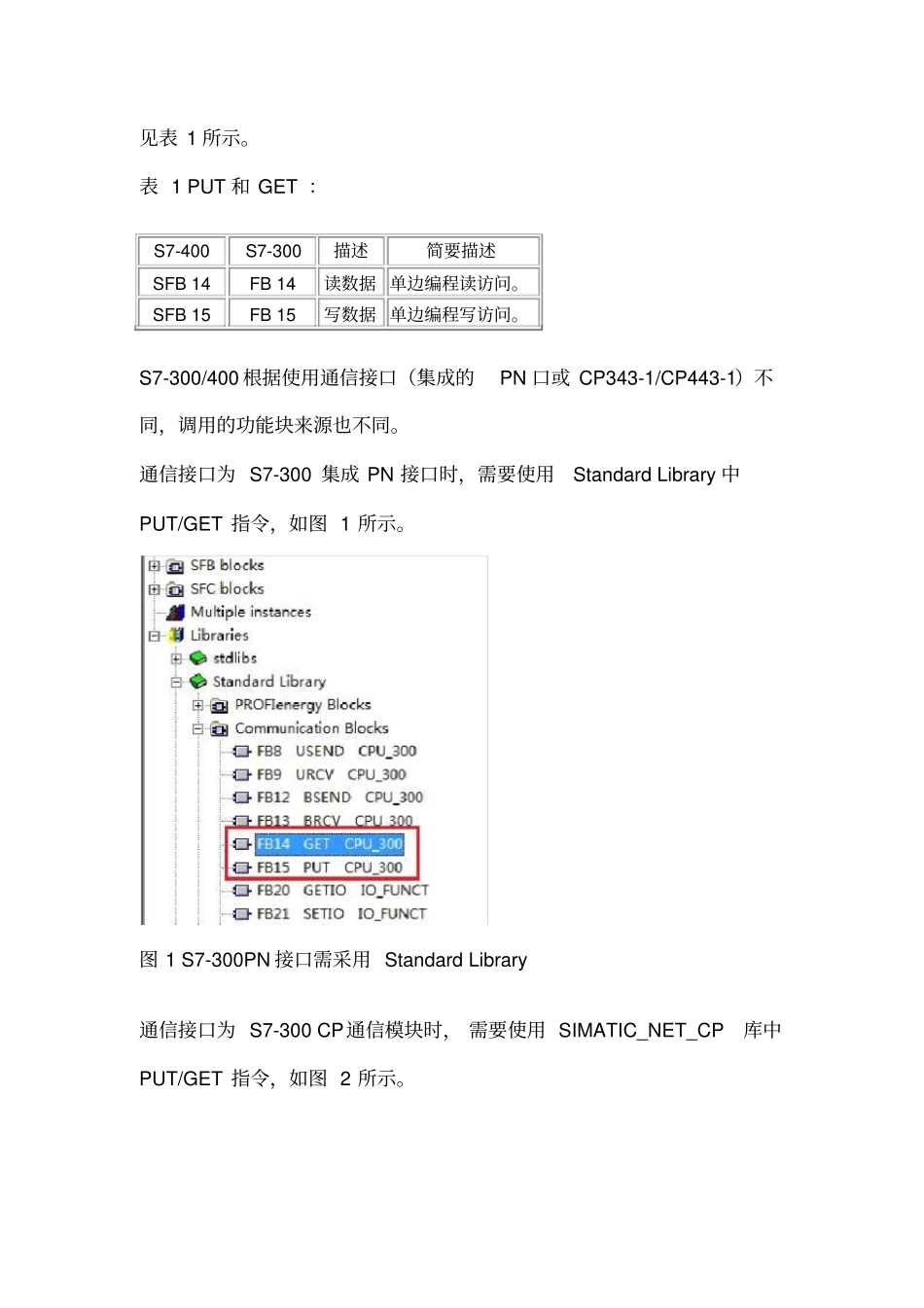

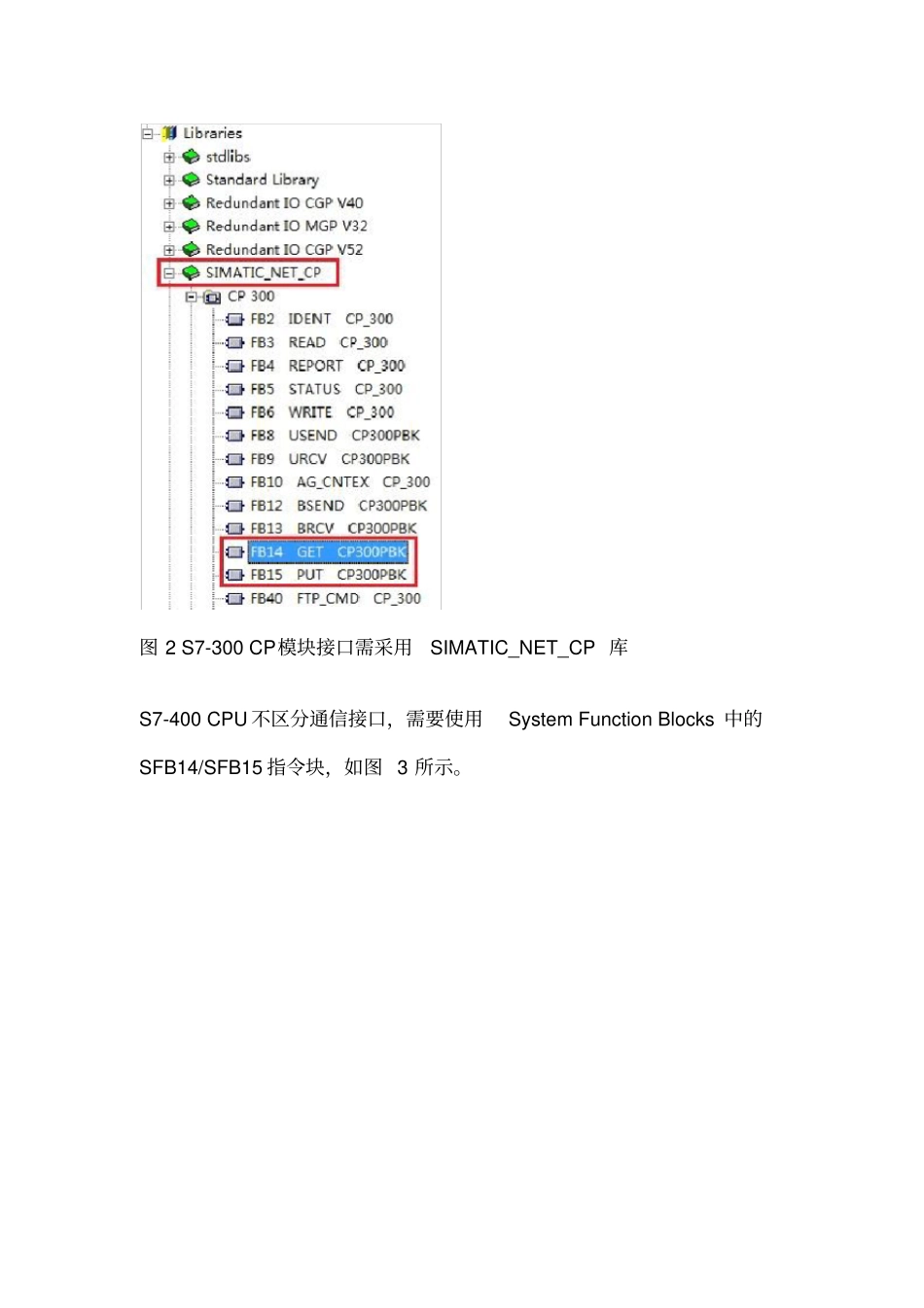

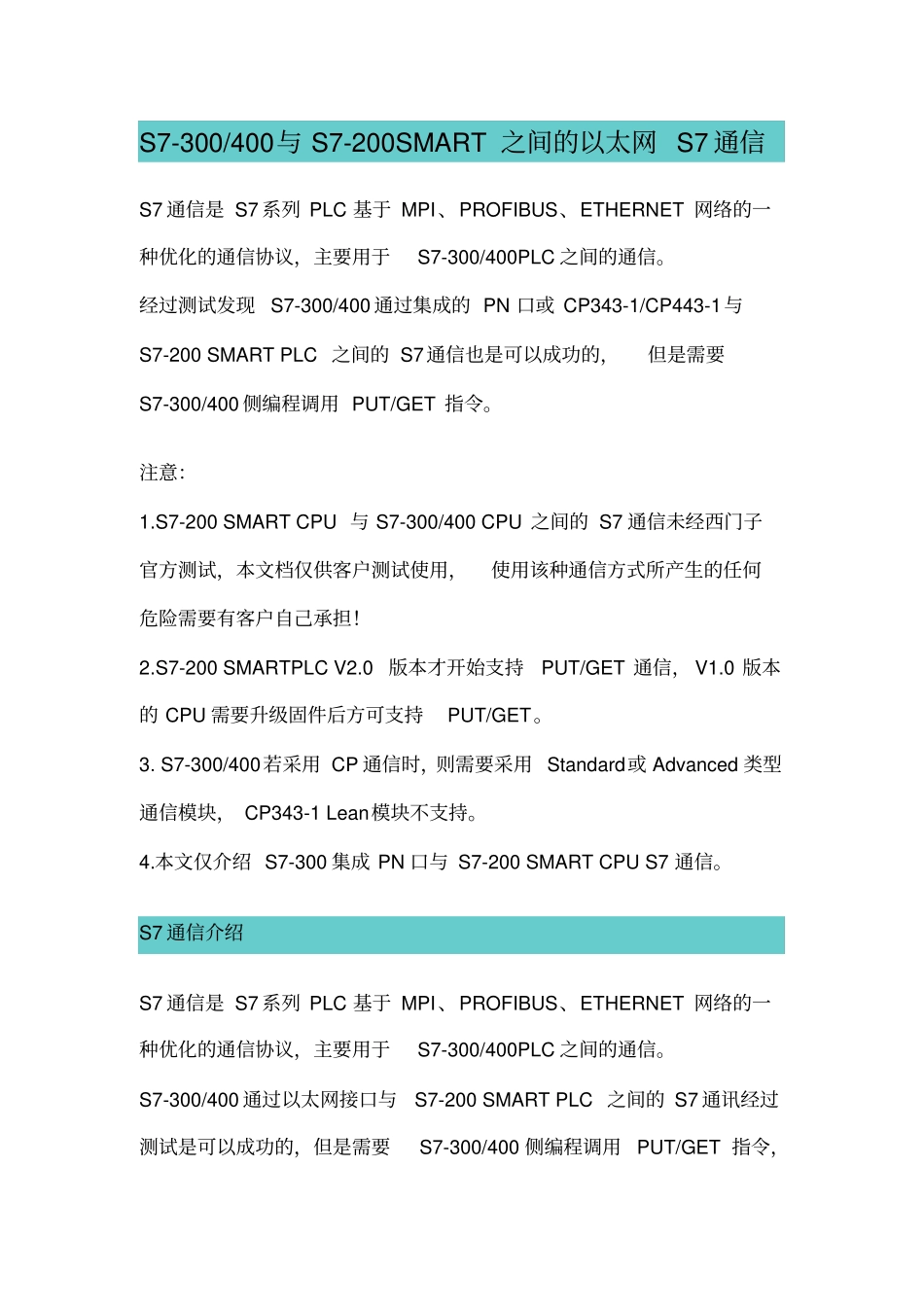

S7-300/400与S7-200SMART之间的以太网S7通信S7通信是S7系列PLC基于MPI、PROFIBUS、ETHERNET网络的一种优化的通信协议，主要用于S7-300/400PLC之间的通信。经过测试发现S7-300/400通过集成的PN口或CP343-1/CP443-1与S7-200SMARTPLC之间的S7通信也是可以成功的，但是需要S7-300/400侧编程调用PUT/GET指令。注意：1.S7-200SMARTCPU与S7-300/400CPU之间的S7通信未经西门子官方测试，本文档仅供客户测试使用，使用该种通信方式所产生的任何危险需要有客户自己承担！2.S7-200SMARTPLCV2.0版本才开始支持PUT/GET通信，V1.0版本的CPU需要升级固件后方可支持PUT/GET。3.S7-300/400若采用CP通信时，则需要采用Standard或Advanced类型通信模块，CP343-1Lean模块不支持。4.本文仅介绍S7-300集成PN口与S7-200SMARTCPUS7通信。S7通信介绍S7通信是S7系列PLC基于MPI、PROFIBUS、ETHERNET网络的一种优化的通信协议，主要用于S7-300/400PLC之间的通信。S7-300/400通过以太网接口与S7-200SMARTPLC之间的S7通讯经过测试是可以成功的，但是需要S7-300/400侧编程调用PUT/GET指令，见表1所示。表1PUT和GET：S7-400S7-300描述简要描述SFB14FB14读数据单边编程读访问。SFB15FB15写数据单边编程写访问。S7-300/400根据使用通信接口（集成的PN口或CP343-1/CP443-1）不同，调用的功能块来源也不同。通信接口为S7-300集成PN接口时，需要使用StandardLibrary中PUT/GET指令，如图1所示。图1S7-300PN接口需采用StandardLibrary通信接口为S7-300CP通信模块时，需要使用SIMATIC_NET_CP库中PUT/GET指令，如图2所示。图2S7-300CP模块接口需采用SIMATIC_NET_CP库S7-400CPU不区分通信接口，需要使用SystemFunctionBlocks中的SFB14/SFB15指令块，如图3所示。图3S7-400需采用SFB程序块硬件及网络组态本文以采用1个315-2PN/DP，1个S7-200SMARTPLC为例，介绍它们之间的S7通信。在STEP7中创建一个新项目，项目名称为S7-300-SMART。插入1个S7-300站，在硬件组态中插入CPU315-2PN/DP。如图4所示。图4STEP7项目中插入S7-300站点设置CPU315-2PN/DP的IP地址：192.168.0.1，如图5所示。硬件组态完成后，即可下载该组态。图5设置CPUPNIP地址打开“NetPro”设置网络参数，选中CPU315-2PN/DP，在连接列表中建立新的连接。步骤如图6所示。图6NetPro组态视图中插入新连接选择Unspecified站点，选择通讯协议S7connection，点击Apply，如图7所示。图7组态新连接在弹出的S7connection属性对话框中，勾选Establishanactiveconnection,设置Partneraddress:192.168.0.2(S7-200SMARTPLCIP地址)，如图8所示。图8设置S7连接参数点击"AddressDetails"，再弹出来的对话框设置Partner的Slot为1，如图9所示。点击OK即可关闭该对话框。图9设置“addressdetails”参数网络组态创建完成后，需要编译，如图10所示。图10保存并编译连接网络组态编译无错，鼠标先点击CPU315-2PN/DP,然后点击下载按钮下载网络组态，步骤如图11所示。图11下载组态连接程序编程可以通过SFB/FB14"GET"，从远程CPU中读取数据。S7-300：在REQ的上升沿处读取数据。在REQ的每个上升沿处传送参数ID、ADDR_1和RD_1。在每个作业结束之后，可以分配新数值给ID、ADDR_1和RD_1参数。S7-400：在控制输入REQ的上升沿处启动SFB。在此过程中，将要读取的区域的相关指针(ADDR_i)发送到伙伴CPU。远程伙伴返回此数据。在下一个SFB/FB调用处，已接收的数据被复制到组态的接收区(RD_i)中。必须要确保通过参数ADDR_i和RD_i定义的区域在长度和数据类型方面要相互匹配。通过状态参数NDR数值为1来指示此作业已完成。只有在前一个作业已经完成之后，才能重新激活读作业。远程CPU可以处于RUN或STOP工作状态。如果正在读取数据时发生访问故障，或如果数据类型检查过程中出错，则出错和警告信息将通过ERROR和STATUS输出表示。通过使用SFB/FB15"PUT"，可以将数据写入到远程CPU。S7-300：在REQ的上升沿处发送数据。在REQ的每个上升沿处传送参数ID、ADDR_1和SD_1。在每个作业结束之后，可以给ID、ADDR_1和SD_1参数分配新数值。S7-400：在控制输入REQ的上升沿处启动SFB。在此过程中，将指向要写入数据的区域(ADDR_i...
