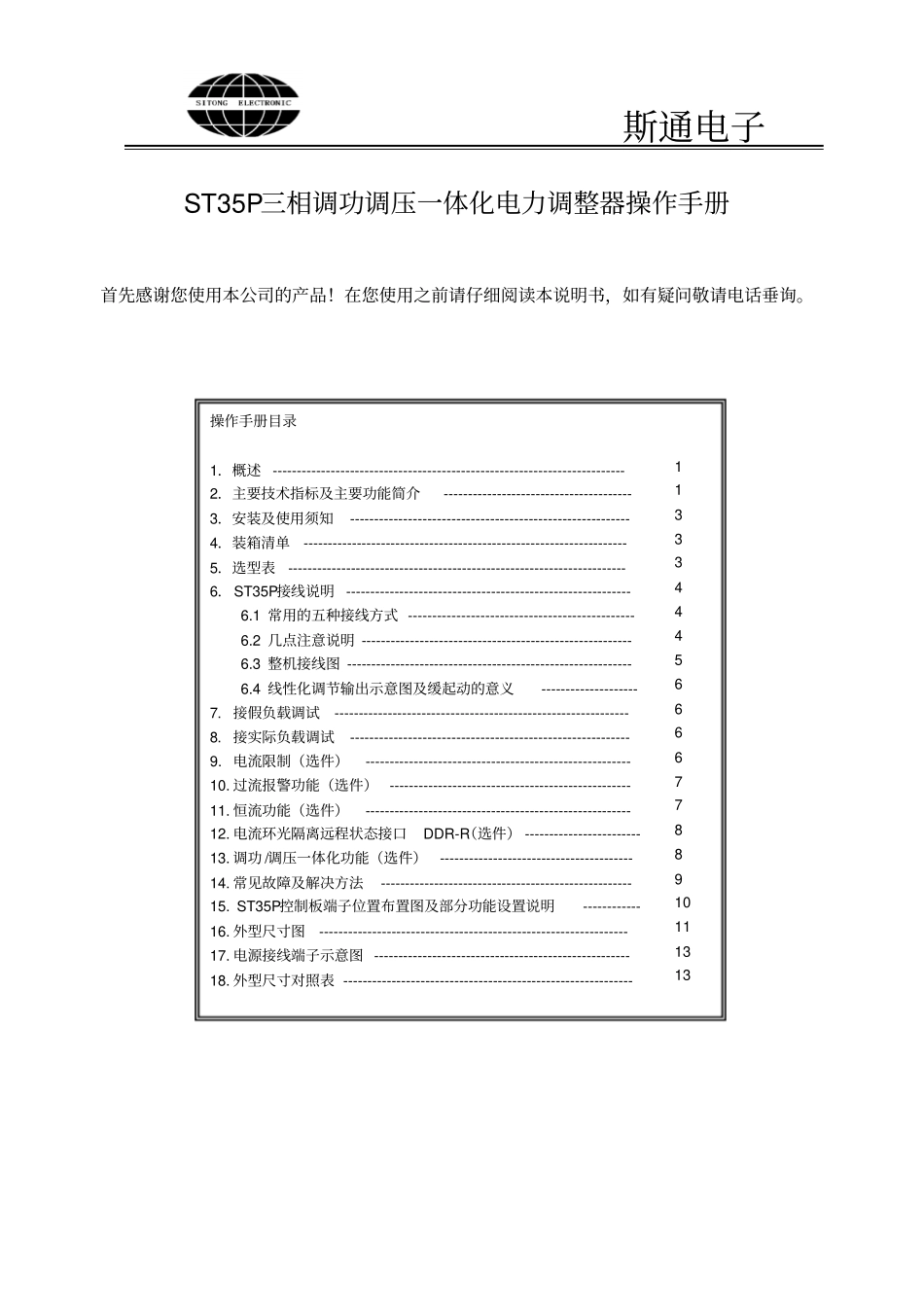

斯通电子ST35P三相调功调压一体化电力调整器操作手册首先感谢您使用本公司的产品！在您使用之前请仔细阅读本说明书，如有疑问敬请电话垂询。操作手册目录1．概述-------------------------------------------------------------------------2．主要技术指标及主要功能简介---------------------------------------3．安装及使用须知----------------------------------------------------------4．装箱清单-------------------------------------------------------------------5．选型表----------------------------------------------------------------------6．ST35P接线说明-----------------------------------------------------------6.1常用的五种接线方式-----------------------------------------------6.2几点注意说明--------------------------------------------------------6.3整机接线图-----------------------------------------------------------6.4线性化调节输出示意图及缓起动的意义--------------------7.接假负载调试-------------------------------------------------------------8.接实际负载调试----------------------------------------------------------9.电流限制（选件）-------------------------------------------------------10.过流报警功能（选件）--------------------------------------------------11.恒流功能（选件）-------------------------------------------------------12.电流环光隔离远程状态接口DDR-R（选件）------------------------13.调功/调压一体化功能（选件）----------------------------------------14.常见故障及解决方法----------------------------------------------------15.ST35P控制板端子位置布置图及部分功能设置说明------------16.外型尺寸图----------------------------------------------------------------17.电源接线端子示意图-----------------------------------------------------18.外型尺寸对照表------------------------------------------------------------113334445666677889101113131ST35P三相调功调压一体化电力调整器操作手册概述斯通ST35P电力调整器2008年进行了全新的设计，其中包括软件的升级、散热单元的优化、新外观的设计等近6项的升级或改进，大大提高了产品的性能和可靠性。同时，在2007版的ST35P电力调整器中更是增加了负载恒流功能，为硅碳棒、硅钼棒、钼丝这类以往难以控制的负载的功率控制提出了完善解决方案，使长期困扰大多数工程师们的问题得以迎刃而解。ST35P电力调整器是运用数字电路触发可控硅实现调压和调功。调压采用移相控制方式，调功有定周期调功和变周期调功两种方式。电力调整器带有同步电路、自动判别相位、缺相保护、上电缓起动、缓关断、散热器超温检测、恒流输出、电流限制、过流保护、串行工作状态指示等功能。ST35P电力调整器的特点：十位A/D，输出线性化程度高，输出起控点低。ST35P系列三相电力调整器由ST35P触发板、ST35P专用散热器、风机、外壳等组成。核心部分使用ST35P控制板；散热系统采用高效散热器、低噪音风机。整机电流容量从25A到500A有多个等级。ST35P电力调整器可与带0~5V、0~10V或4~20mA等的智能PID调节器或PLC配套使用，也可独立使用手动功能。ST35P电力调整器的负载类型可以是三相阻性负载、感性负载及变压器负载；负载方式可以是星形中心接地负载、星形中心不接地负载、三角形负载。ST35P电力调整器可广泛应用于工业电炉的加热控制、冶金、化工、纺织机械等领域。一．技术指标及功能简介01负载控制元件光隔离触发型单向晶体管反并联模块（大电流SCR斯通电力模块）02负载电源三相380VAC，±10%50Hz03电流容量20A、40A、70A、90A、110A、150A、230A、350A、450A04控制板电源与功耗电源：380VAC±10%50HZ,要求与负载电源同相位（取线电压）功耗：5W最大05风扇电源电压：220VAC电流：0.5A以下06控制输入4~20mADC输入,接收阻抗120Ω（默认输入信号，输入端子C+、C-）以下两种输入定货时需说明（输入端子C+、C-）：0~5VDC输入,输...
