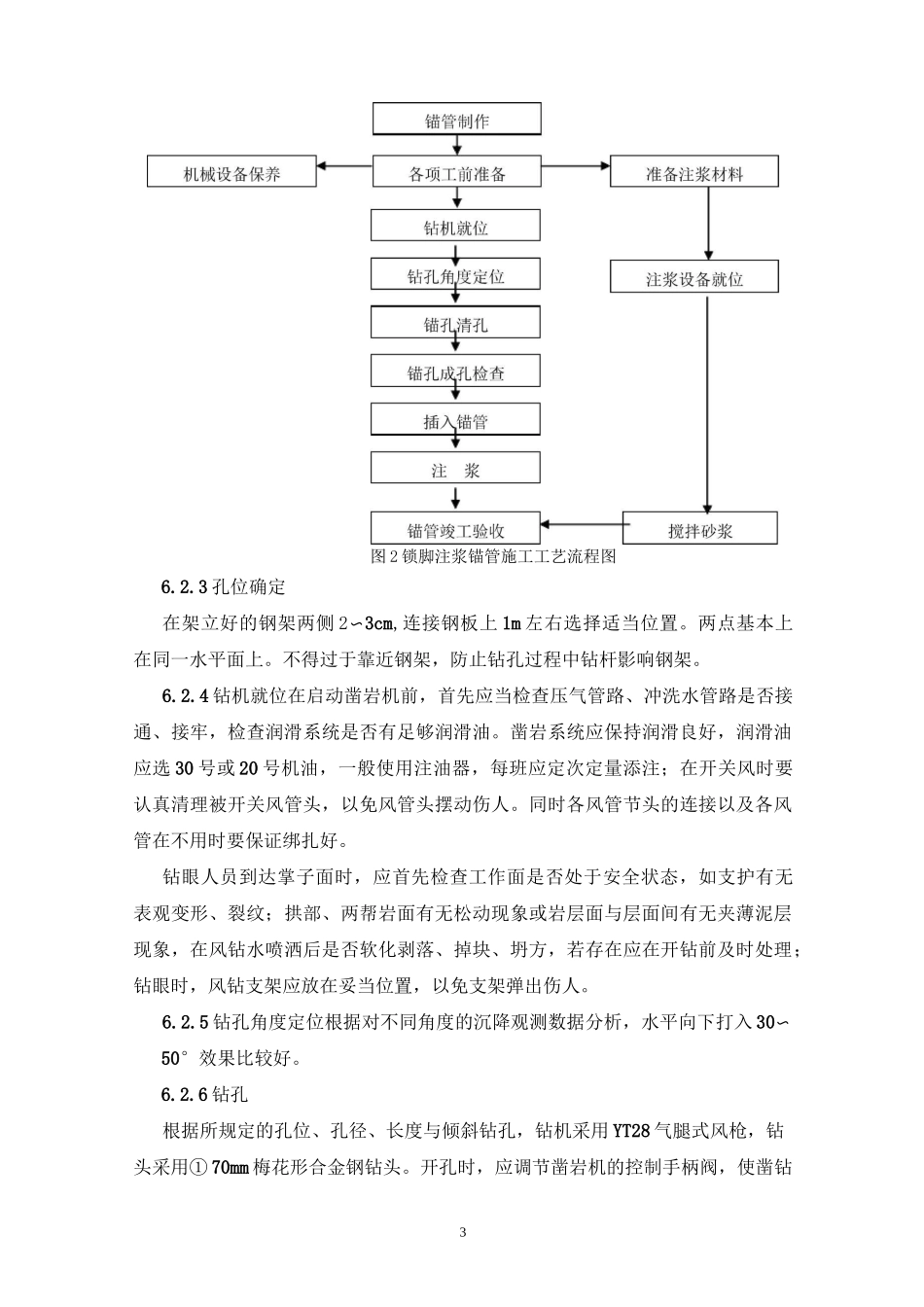

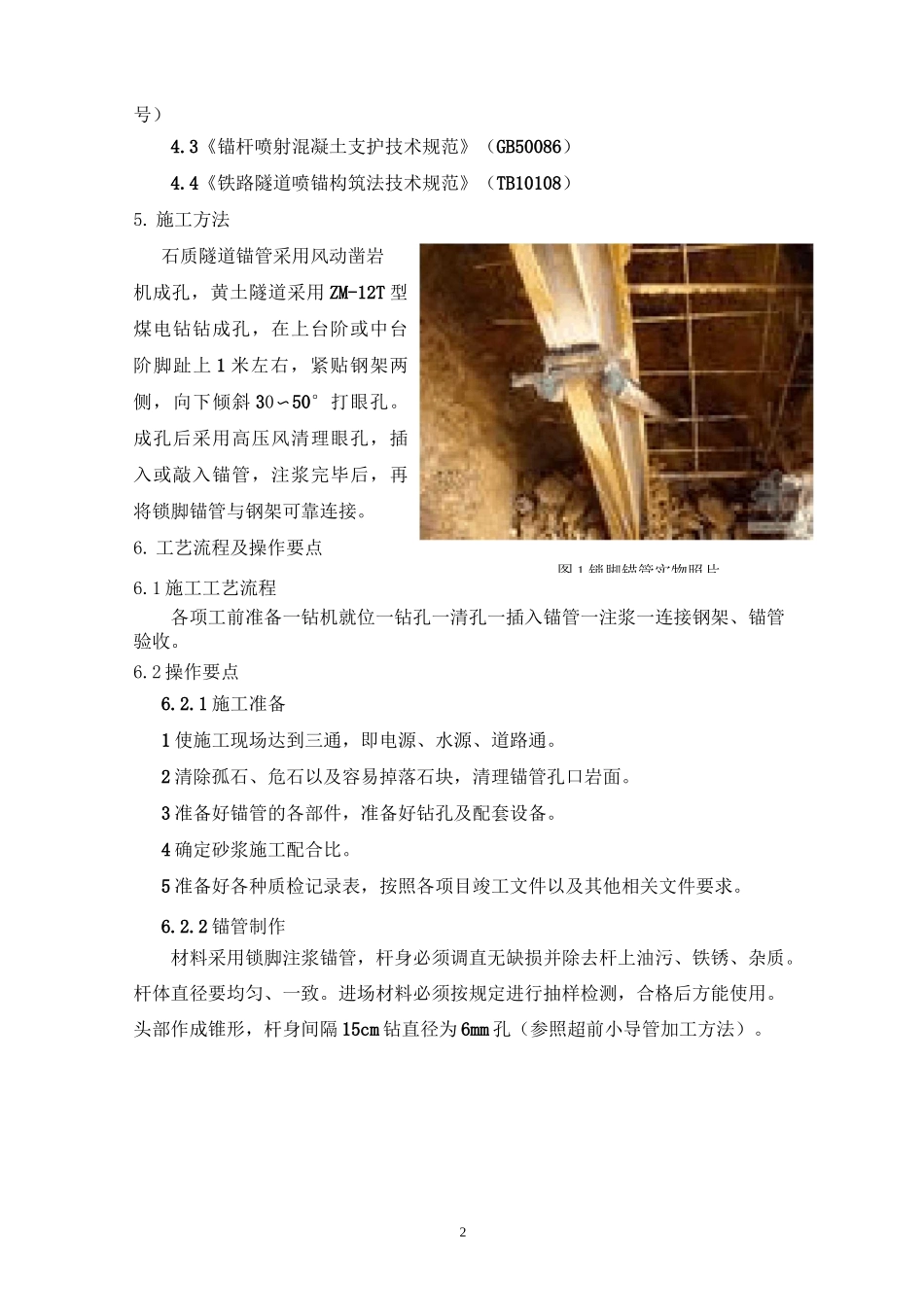

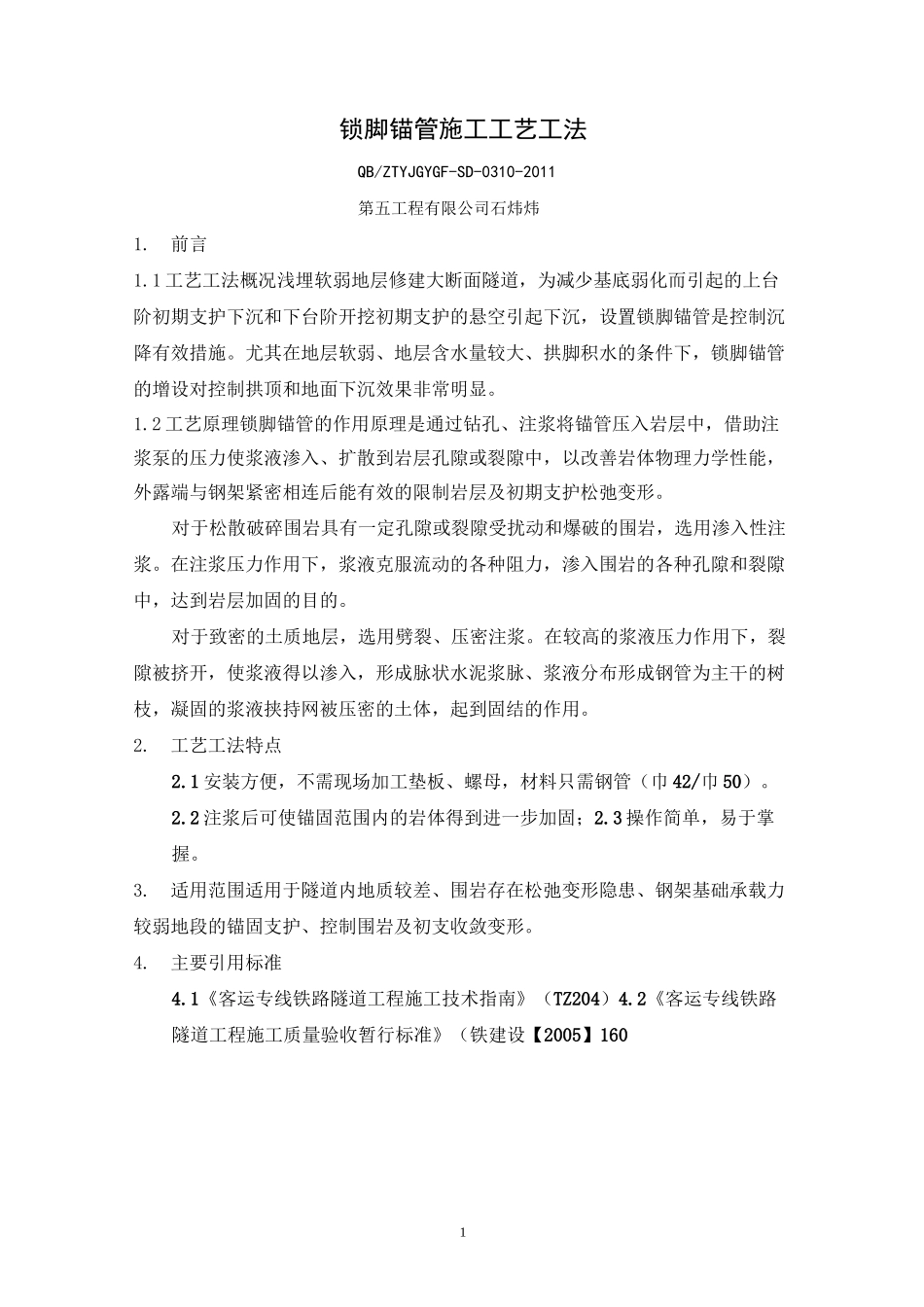

1锁脚锚管施工工艺工法QB/ZTYJGYGF-SD-0310-2011第五工程有限公司石炜炜1.前言1.1工艺工法概况浅埋软弱地层修建大断面隧道，为减少基底弱化而引起的上台阶初期支护下沉和下台阶开挖初期支护的悬空引起下沉，设置锁脚锚管是控制沉降有效措施。尤其在地层软弱、地层含水量较大、拱脚积水的条件下，锁脚锚管的增设对控制拱顶和地面下沉效果非常明显。1.2工艺原理锁脚锚管的作用原理是通过钻孔、注浆将锚管压入岩层中，借助注浆泵的压力使浆液渗入、扩散到岩层孔隙或裂隙中，以改善岩体物理力学性能，外露端与钢架紧密相连后能有效的限制岩层及初期支护松弛变形。对于松散破碎围岩具有一定孔隙或裂隙受扰动和爆破的围岩，选用渗入性注浆。在注浆压力作用下，浆液克服流动的各种阻力，渗入围岩的各种孔隙和裂隙中，达到岩层加固的目的。对于致密的土质地层，选用劈裂、压密注浆。在较高的浆液压力作用下，裂隙被挤开，使浆液得以渗入，形成脉状水泥浆脉、浆液分布形成钢管为主干的树枝，凝固的浆液挟持网被压密的土体，起到固结的作用。2.工艺工法特点2.1安装方便，不需现场加工垫板、螺母，材料只需钢管（巾42/巾50）。2.2注浆后可使锚固范围内的岩体得到进一步加固；2.3操作简单，易于掌握。3.适用范围适用于隧道内地质较差、围岩存在松弛变形隐患、钢架基础承载力较弱地段的锚固支护、控制围岩及初支收敛变形。4.主要引用标准4.1《客运专线铁路隧道工程施工技术指南》（TZ204）4.2《客运专线铁路隧道工程施工质量验收暂行标准》（铁建设【2005】1602号）4.3《锚杆喷射混凝土支护技术规范》（GB50086）4.4《铁路隧道喷锚构筑法技术规范》（TB10108）5.施工方法石质隧道锚管采用风动凿岩机成孔，黄土隧道采用ZM-12T型煤电钻钻成孔，在上台阶或中台阶脚趾上1米左右，紧贴钢架两侧，向下倾斜30〜50°打眼孔。成孔后采用高压风清理眼孔，插入或敲入锚管，注浆完毕后，再将锁脚锚管与钢架可靠连接。6.工艺流程及操作要点6.1施工工艺流程各项工前准备一钻机就位一钻孔一清孔一插入锚管一注浆一连接钢架、锚管验收。6.2操作要点6.2.1施工准备1使施工现场达到三通，即电源、水源、道路通。2清除孤石、危石以及容易掉落石块，清理锚管孔口岩面。3准备好锚管的各部件，准备好钻孔及配套设备。4确定砂浆施工配合比。5准备好各种质检记录表，按照各项目竣工文件以及其他相关文件要求。6.2.2锚管制作材料采用锁脚注浆锚管，杆身必须调直无缺损并除去杆上油污、铁锈、杂质。杆体直径要均匀、一致。进场材料必须按规定进行抽样检测，合格后方能使用。头部作成锥形，杆身间隔15cm钻直径为6mm孔（参照超前小导管加工方法）。图1锁脚锚管实物照片3图2锁脚注浆锚管施工工艺流程图6.2.3孔位确定在架立好的钢架两侧2〜3cm,连接钢板上1m左右选择适当位置。两点基本上在同一水平面上。不得过于靠近钢架，防止钻孔过程中钻杆影响钢架。6.2.4钻机就位在启动凿岩机前，首先应当检查压气管路、冲洗水管路是否接通、接牢，检查润滑系统是否有足够润滑油。凿岩系统应保持润滑良好，润滑油应选30号或20号机油，一般使用注油器，每班应定次定量添注；在开关风时要认真清理被开关风管头，以免风管头摆动伤人。同时各风管节头的连接以及各风管在不用时要保证绑扎好。钻眼人员到达掌子面时，应首先检查工作面是否处于安全状态，如支护有无表观变形、裂纹；拱部、两帮岩面有无松动现象或岩层面与层面间有无夹薄泥层现象，在风钻水喷洒后是否软化剥落、掉块、坍方，若存在应在开钻前及时处理；钻眼时，风钻支架应放在妥当位置，以免支架弹出伤人。6.2.5钻孔角度定位根据对不同角度的沉降观测数据分析，水平向下打入30〜50°效果比较好。6.2.6钻孔根据所规定的孔位、孔径、长度与倾斜钻孔，钻机采用YT28气腿式风枪，钻头采用①70mm梅花形合金钢钻头。开孔时，应调节凿岩机的控制手柄阀，使凿钻4轻冲击运转，调整气腿调压阀，使气腿推力处于弱推力状态。当形成孔窝后，可逐渐使凿岩机处于中运转状态，然后再逐渐增大气腿的轴推力，当炮孔凿入100mm左右，可使凿岩机处于全运转和注水及吹洗的工作状态，气腿的轴推力调整到最优...
