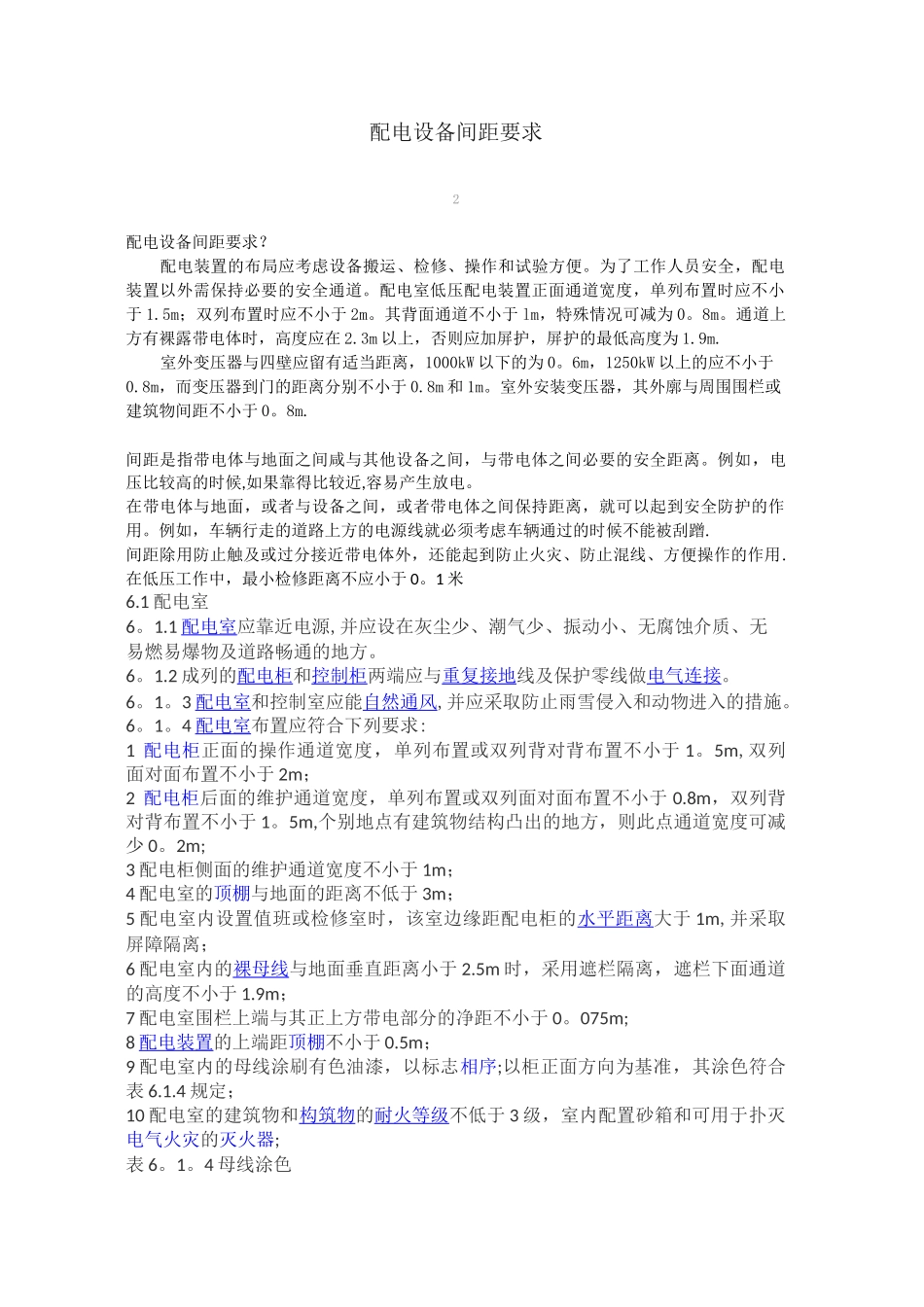

配电设备间距要求2配电设备间距要求？配电装置的布局应考虑设备搬运、检修、操作和试验方便。为了工作人员安全，配电装置以外需保持必要的安全通道。配电室低压配电装置正面通道宽度，单列布置时应不小于1.5m；双列布置时应不小于2m。其背面通道不小于lm，特殊情况可减为0。8m。通道上方有裸露带电体时，高度应在2.3m以上，否则应加屏护，屏护的最低高度为1.9m.室外变压器与四壁应留有适当距离，1000kW以下的为0。6m，1250kW以上的应不小于0.8m，而变压器到门的距离分别不小于0.8m和1m。室外安装变压器，其外廓与周围围栏或建筑物间距不小于0。8m.间距是指带电体与地面之间咸与其他设备之间，与带电体之间必要的安全距离。例如，电压比较高的时候,如果靠得比较近,容易产生放电。在带电体与地面，或者与设备之间，或者带电体之间保持距离，就可以起到安全防护的作用。例如，车辆行走的道路上方的电源线就必须考虑车辆通过的时候不能被刮蹭.间距除用防止触及或过分接近带电体外，还能起到防止火灾、防止混线、方便操作的作用.在低压工作中，最小检修距离不应小于0。1米6.1配电室6。1.1配电室应靠近电源,并应设在灰尘少、潮气少、振动小、无腐蚀介质、无易燃易爆物及道路畅通的地方。6。1.2成列的配电柜和控制柜两端应与重复接地线及保护零线做电气连接。6。1。3配电室和控制室应能自然通风,并应采取防止雨雪侵入和动物进入的措施。6。1。4配电室布置应符合下列要求:1配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1。5m,双列面对面布置不小于2m；2配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于0.8m，双列背对背布置不小于1。5m,个别地点有建筑物结构凸出的地方，则此点通道宽度可减少0。2m;3配电柜侧面的维护通道宽度不小于1m；4配电室的顶棚与地面的距离不低于3m；5配电室内设置值班或检修室时，该室边缘距配电柜的水平距离大于1m,并采取屏障隔离；6配电室内的裸母线与地面垂直距离小于2.5m时，采用遮栏隔离，遮栏下面通道的高度不小于1.9m；7配电室围栏上端与其正上方带电部分的净距不小于0。075m;8配电装置的上端距顶棚不小于0.5m；9配电室内的母线涂刷有色油漆，以标志相序;以柜正面方向为基准，其涂色符合表6.1.4规定；10配电室的建筑物和构筑物的耐火等级不低于3级，室内配置砂箱和可用于扑灭电气火灾的灭火器;表6。1。4母线涂色相别颜色垂直排列水平排列引下排列L1（A）黄上后左L2（B）绿中中中L3（C）红下前右N淡蓝---11配电室的门向外开，并配锁;12配电室的照明分别设置正常照明和事故照明.6。1。5配电柜应装设电度表,并应装设电授養Q流、电压表。电流表与计费电度表不得共用一组电流互感器。6。1.6配电柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。6。1。7配电柜应编号，并应有用途标记。6.1.8配电柜或配电线路停电维修时，应挂接地线,并应悬挂"禁止合闸、有人工作”停电标志牌.停送电必须由专人负责。6。1。9配电室应保持整洁，不得堆放任何妨碍操作、维修的杂物。配电室的设置1、配电室的位置配电室的位置应符合以下原则：（1）靠近电源；（2）靠近负荷中心;（3）进、出线方便；（4）周边道路畅通；（5）周边环境灰尘少、潮气少、震动少、无腐蚀介质、无易燃易爆物、无积水;（6）避开污染源的下风侧和积水场所的正下方.2、配电室的布置配电室的布置主要是指配电室内配电柜的空隙排列，规则如下:（1）配电柜正面的操作通道宽度，单列布置和双列背靠背布置不应小于1.5米、双列面对面布置不小于2米,（2）配电柜后面的维修通道宽度，单列布置不小于0。8米，双列布置不小于1.5米,（3）配电柜的侧面维修通道不应小于1米，（4）配电室需要设值班室时、该室的边距水平距离不小于1米、并采取屏障隔离;（5）配电室内的裸母线与地面通道的垂直距离不小于2。5米；（6）配电室围栏上端与带电距离不小于75毫米；（7）配电装置与顶面不小于0。5米（8）配电室经常保持整洁、无杂物。3配电室的照明配电室的照明应包括二个独立照明系统、1）正式照明2）事故照明。配电箱开关标识排版一般要求：1。1、配电箱、柜的所有...
