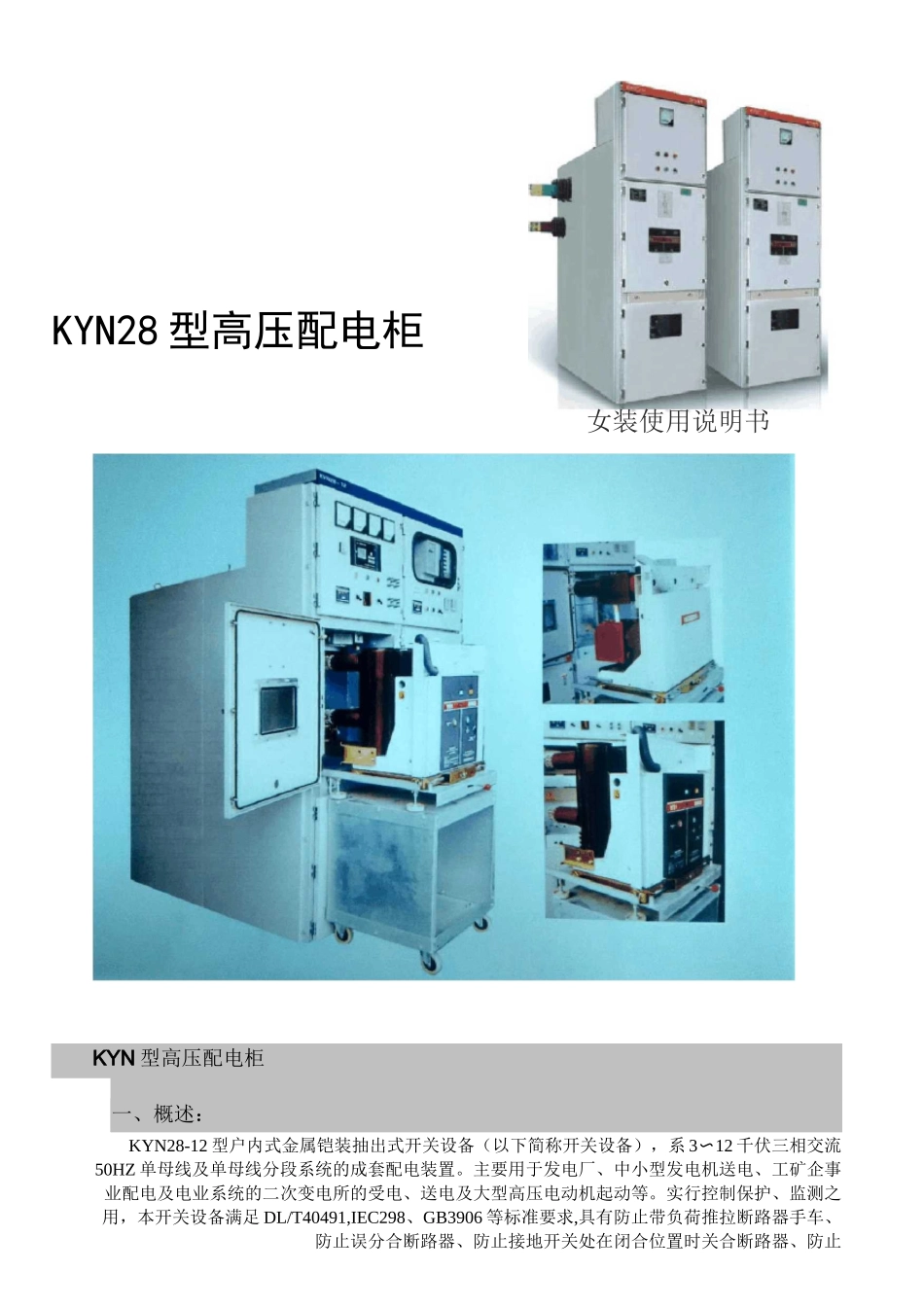

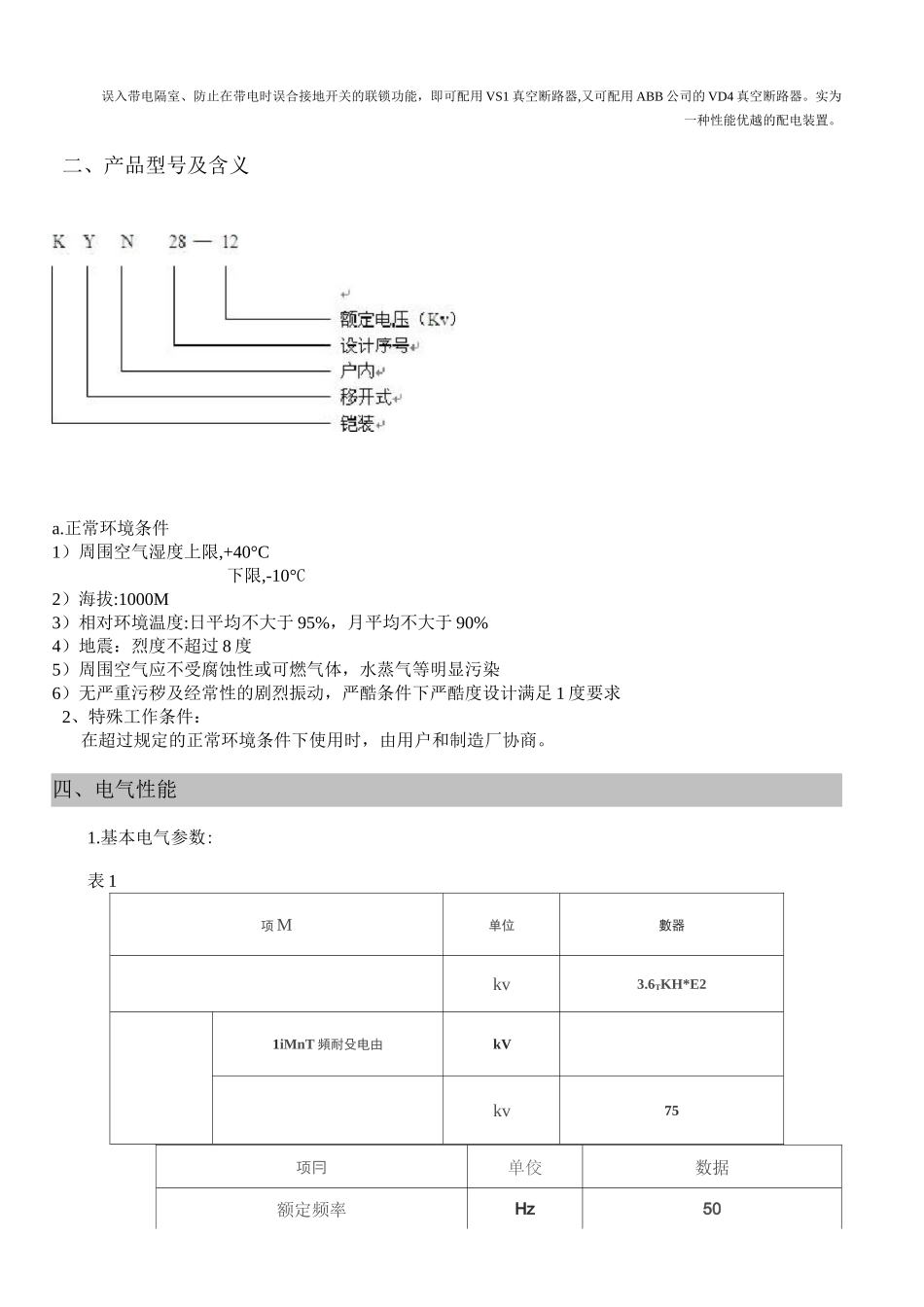

KYN型高压配电柜一、概述：KYN28-12型户内式金属铠装抽出式开关设备（以下简称开关设备），系3〜12千伏三相交流50HZ单母线及单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电及电业系统的二次变电所的受电、送电及大型高压电动机起动等。实行控制保护、监测之用，本开关设备满足DL/T40491,IEC298、GB3906等标准要求,具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止KYN28型高压配电柜女装使用说明书误入带电隔室、防止在带电时误合接地开关的联锁功能，即可配用VS1真空断路器,又可配用ABB公司的VD4真空断路器。实为一种性能优越的配电装置。二、产品型号及含义a.正常环境条件1）周围空气湿度上限,+40°C下限,-10°C2）海拔:1000M3）相对环境温度:日平均不大于95%，月平均不大于90%4）地震：烈度不超过8度5）周围空气应不受腐蚀性或可燃气体，水蒸气等明显污染6）无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1度要求2、特殊工作条件：在超过规定的正常环境条件下使用时，由用户和制造厂协商。四、电气性能1.基本电气参数:表1项M单位數器kv3.6TKH*E21iMnT頻耐殳电由kVkv75项冃单佼数据额定频率Hz50主母线额定电流A630J25«J6(X)s20(Xh25003150分支母线额定电流A&引〕*125DJ6OO/2CXX)，25003150辂热穂定电流（有效值）kA16,20^5,31.5,40,50额S稳宣电流**kA40,50.6^0400,125防护等级外壳为IP4K*隔室问、断路器室门打开时为【P2%2•柜内主要主要电器元件技术参数：a.进、出线及联络开关柜：采用ZN63-12/1250-31.5断路器。进、出线及隔离断路器：额定电流为1250A额定短路开断电流：31.5KA额定动稳定电流：80KA机械寿命:20000次额定短路开断电流开断次数：50次合闸时间：W60ms跳闸时间：W45ms最大三相分合不同期：W2msb.操作机构：专用弹簧操作机构操作电源电压:DC220V合闸线圈电压/功率:DC220V/245W分闸线圈电压/功率:DC220V/245Wc.电流互感器：LZZB9J-10/150b/2口/5计量0.2S级15VA.测量0.5级15VA.保护10P2030VA变比与配置图相一致d.电压互感器：JDZXF11-100.1//30.1//30.1/3e.带电显示装置：DXN12-Tf.氧化锌避雷器：HY5WS1-17参数五、设备的主要特点:1）开关柜的外壳选用敷铝锌钢板经多重折弯组装而成，所有部件有足够的强度，能承受运输、安装和地震及运行短路所引起的作用力不致损坏。2）采用完全的金属铠装和彻底分割设计,具有抗内部电弧事故能力,能保证事故情况运行人员的安全.3）所有设备的操作均在柜门关闭状态下进行,完善的机械五防联锁装置,有效的防止电器误操作事故.4）设备外壳防护等级IP4X，手车室门打开时防护等级IP2X。5）高压室的真空断路器及其操作机构仅需少量的维护.6）更换断路器非常简单,手车互换性好.7）二次线敷于尺寸宽余的线槽内,接线简单.8）电缆室有充足的空间,可多根电缆.9）透过面板,极易观察到电缆室安装情况.10）快速接地开关用于接地和回路短接.11）与新一代微机测控保护装置配合,构成了智能开关设备.给安装.调试.运行.维护带来了极大的方便,节约了投资.六、开关柜结构：KYN28（Z）型开关柜为金属铠装移开式。柜体采用2mm进口敷锌钢板经过先进的多重折边工艺弯制而成，用拉铆螺母•高强度螺栓联接的全封闭式组装结构，防护等级符合IP4X。开关柜由接地的金属隔板分割成四个功能小室，既：母线室、继电器室、断路器手车室和电缆室。各功能单元设有独立的压力释放通道和释放门。1•断路器室断路器室内安装特定导轨，可轻巧地推进或抽出断路器手车。手车室内设计有带自动锁扣和开启帘板，可满足手车与母排侧和电缆侧之间自动隔离的要求。手车室设有隔离位置，试验位置及工作位置。2•手车断路器手车根据用途可分为断路器手车，PT手车，隔离手车，计量手车等。各类手车高度与深度尺寸统一，相同规格的手车可互换，手车在柜内采用丝杠推进机构移动，断路器手车与柜体配合有防误操作机械装置。动触头为梅花触指，表面镀银，动静触头接触良好，主回路接触电阻小温升低。3.电缆室部分电缆室内有充裕的空间，可安装互感器，接地开关，避雷器。施工人员能从正面或后面进入...
