照度测量方法VIP免费

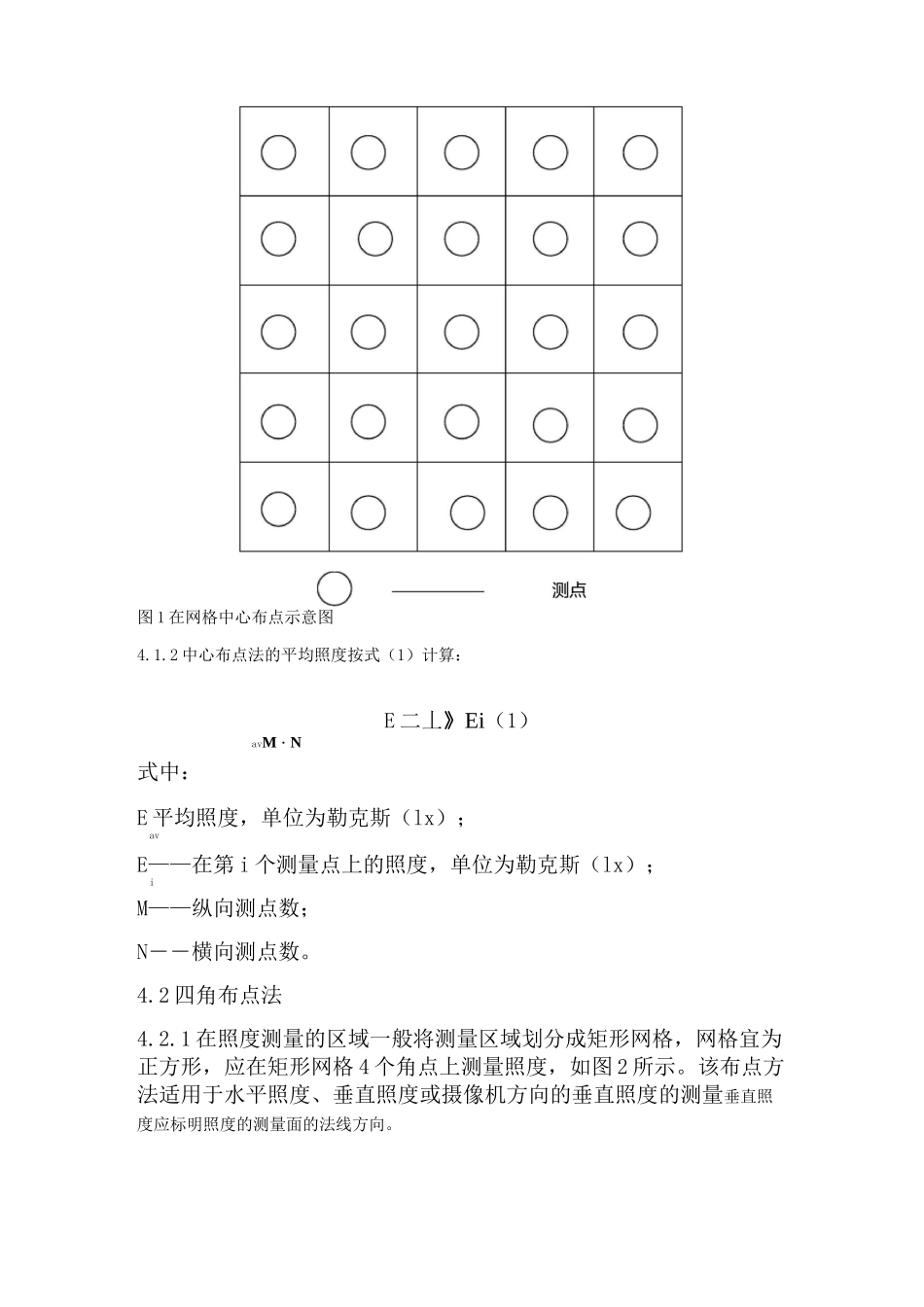

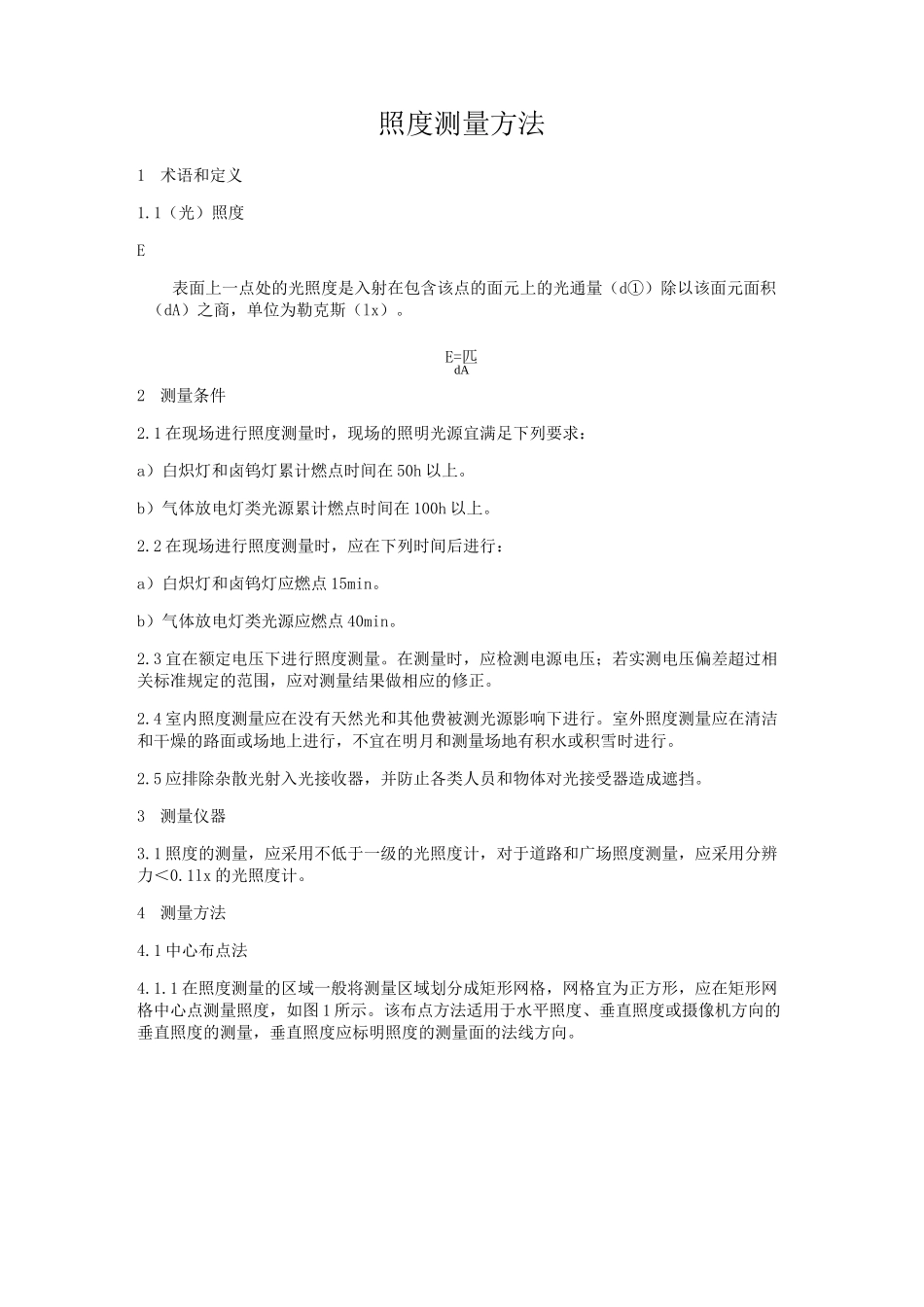

照度测量方法1术语和定义1.1（光）照度E表面上一点处的光照度是入射在包含该点的面元上的光通量（d①）除以该面元面积（dA）之商，单位为勒克斯（lx）。E=匹dA2测量条件2.1在现场进行照度测量时，现场的照明光源宜满足下列要求：a）白炽灯和卤钨灯累计燃点时间在50h以上。b）气体放电灯类光源累计燃点时间在100h以上。2.2在现场进行照度测量时，应在下列时间后进行：a）白炽灯和卤钨灯应燃点15min。b）气体放电灯类光源应燃点40min。2.3宜在额定电压下进行照度测量。在测量时，应检测电源电压；若实测电压偏差超过相关标准规定的范围，应对测量结果做相应的修正。2.4室内照度测量应在没有天然光和其他费被测光源影响下进行。室外照度测量应在清洁和干燥的路面或场地上进行，不宜在明月和测量场地有积水或积雪时进行。2.5应排除杂散光射入光接收器，并防止各类人员和物体对光接受器造成遮挡。3测量仪器3.1照度的测量，应采用不低于一级的光照度计，对于道路和广场照度测量，应采用分辨力＜0.1lx的光照度计。4测量方法4.1中心布点法4.1.1在照度测量的区域一般将测量区域划分成矩形网格，网格宜为正方形，应在矩形网格中心点测量照度，如图1所示。该布点方法适用于水平照度、垂直照度或摄像机方向的垂直照度的测量，垂直照度应标明照度的测量面的法线方向。图1在网格中心布点示意图4.1.2中心布点法的平均照度按式（1）计算：E二丄》Ei（1）avM・N式中：E平均照度，单位为勒克斯（lx）；avE——在第i个测量点上的照度，单位为勒克斯（lx）；iM——纵向测点数；N――横向测点数。4.2四角布点法4.2.1在照度测量的区域一般将测量区域划分成矩形网格，网格宜为正方形，应在矩形网格4个角点上测量照度，如图2所示。该布点方法适用于水平照度、垂直照度或摄像机方向的垂直照度的测量垂直照度应标明照度的测量面的法线方向。QQO□Zi_A_iJQ
