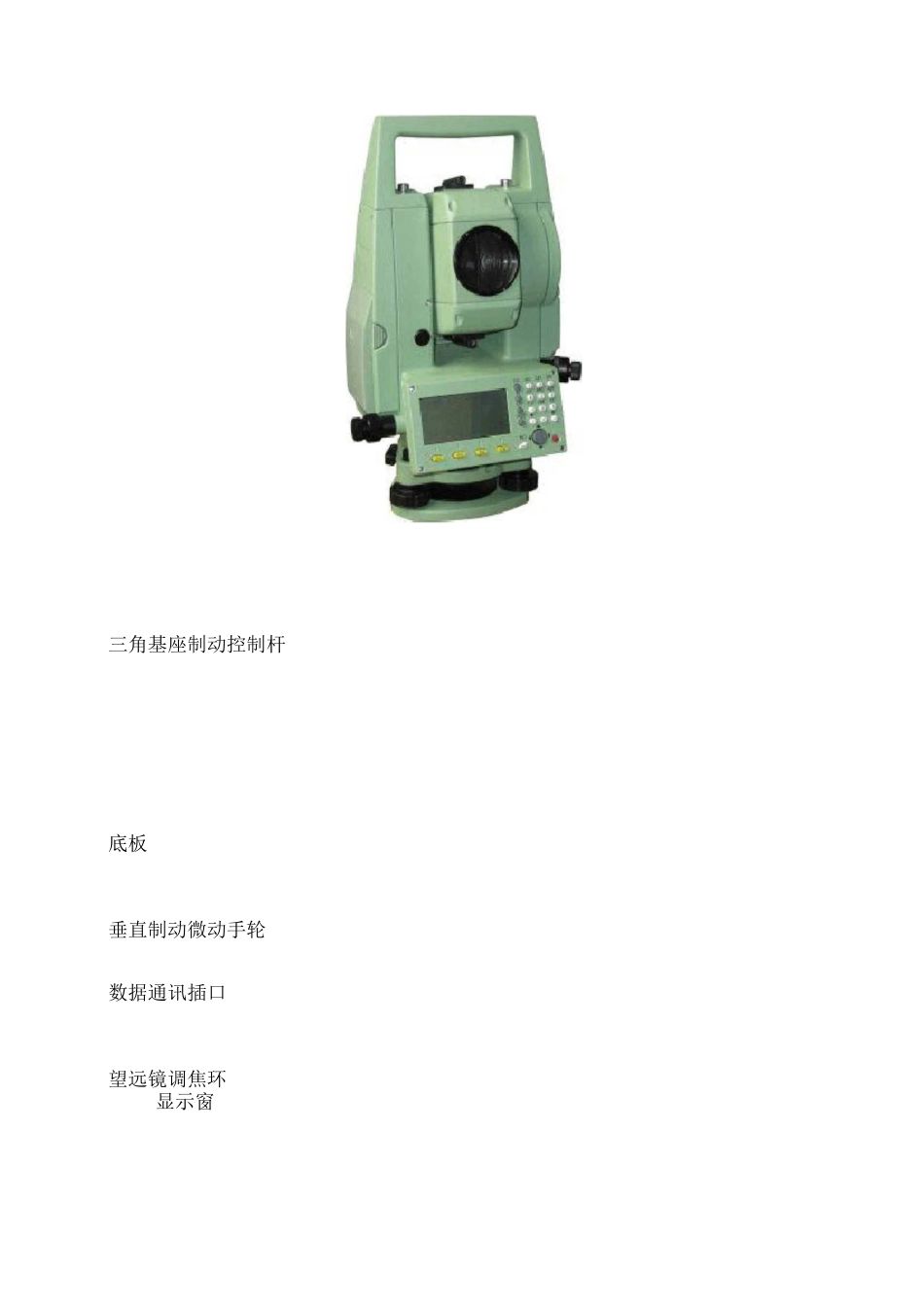

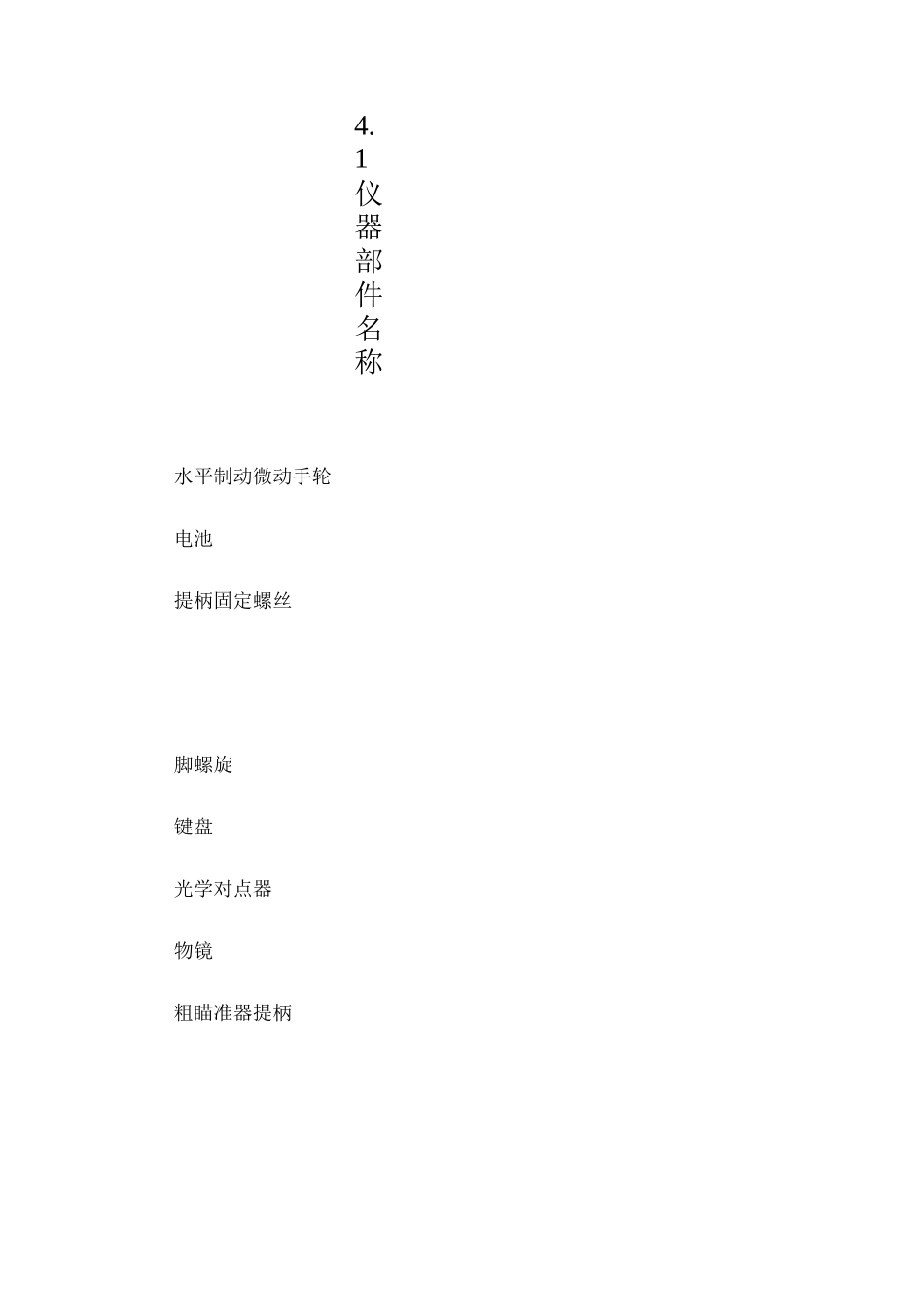

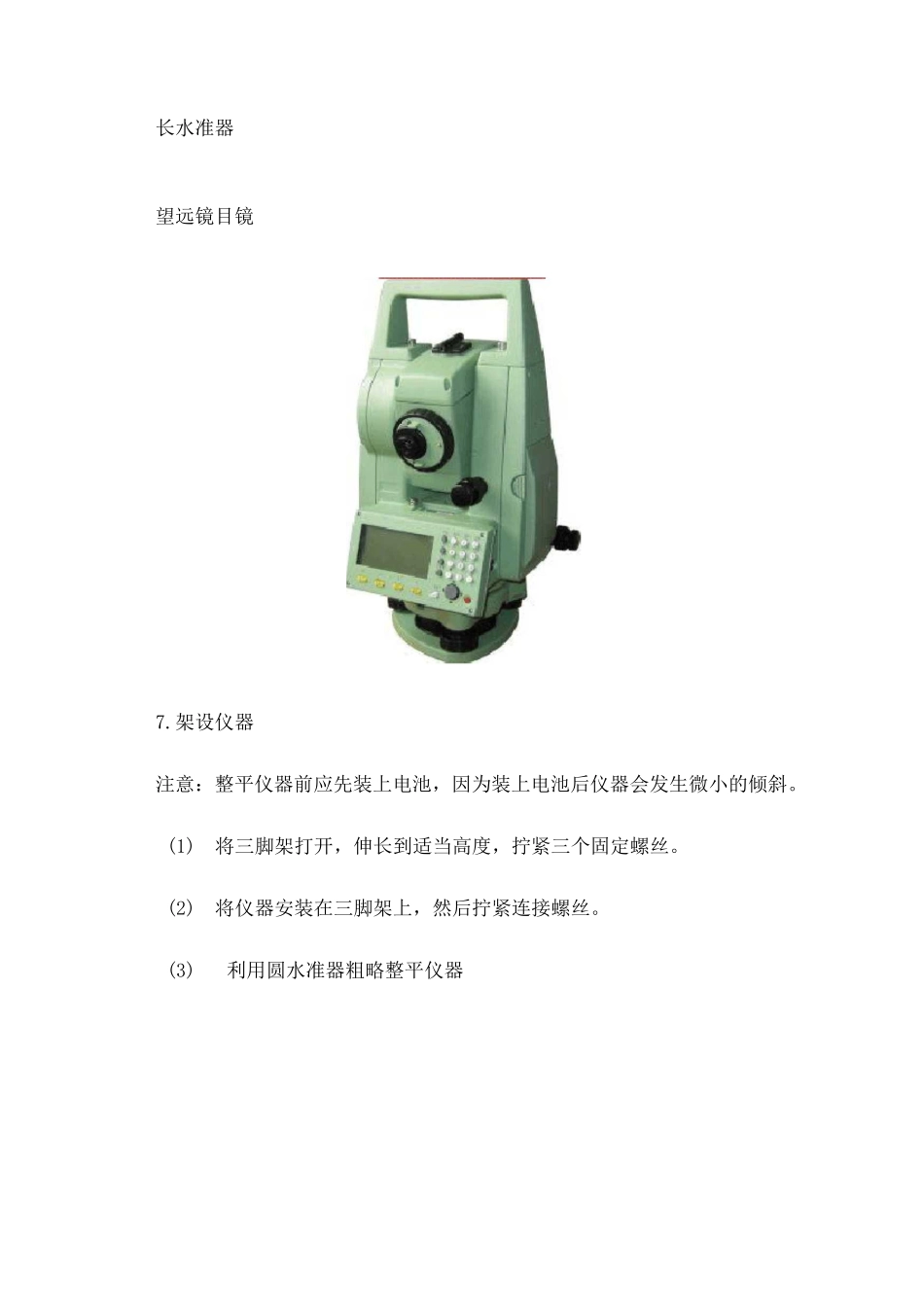

4.1仪器部件名称水平制动微动手轮电池提柄固定螺丝脚螺旋键盘光学对点器物镜粗瞄准器提柄三角基座制动控制杆底板垂直制动微动手轮数据通讯插口望远镜调焦环显示窗长水准器望远镜目镜7.架设仪器注意：整平仪器前应先装上电池，因为装上电池后仪器会发生微小的倾斜。(1)将三脚架打开，伸长到适当高度，拧紧三个固定螺丝。(2)将仪器安装在三脚架上，然后拧紧连接螺丝。(3)利用圆水准器粗略整平仪器②旋转脚螺旋C,使圆水准器气泡居中。①旋转两个脚螺旋A、B,使圆水准器气泡移到与上述两个脚螺旋连线垂直的水泡中心线上。(4)利用长水准器精确整平仪器:①松开水平制动螺旋，水平旋转仪器使长水准器平行于某一对脚螺旋的连线AB，旋转A、B两个脚螺旋使长水准器气泡居中。②将仪器绕竖轴旋转90°(100g)，旋转第三个脚螺旋C,使长水准器管气泡居中，再次旋转90°(100g),重复①、②步骤，直至四个位置处的长水准器管气泡始终居中为止。(5)利用光学对点器对中:调节光学对点器的目镜，看清对点器分划板。松开三角架上的中心手把，轻移仪器，使光学对点器的中心标志对准测站点。注意：尽量平移仪器，不要让仪器在架头上有转动，以尽量减少气泡的偏移。（6）最后精确整平仪器按第（4）步精确整平仪器，直到仪器旋转到任何位置时，长水准器气泡始终居中为止，最后拧紧中心手把。8．调焦与照准•照准时如有强烈阳光直接进入物镜可能会造成仪器功能失灵，此时应使用物镜遮光罩。•当改变盘位观测时，用十字丝同一位置照准目标。（1）目镜调焦：用望远镜观察一明亮无地物的背景。将目镜顺时针旋到底，再逆时针慢慢旋转至十字丝成像最清晰（目镜调焦不需要经常进行）。（2）照准目标：松开垂直和水平制动手轮，用粗瞄准器照准目标使其进入视场后固紧两制动手轮。（3）物镜调焦：旋转望远镜调焦环至目标成像最清晰。用垂直和水平微动手轮使十字丝精确照准目标。（4）再次调焦至无视差：再次进行调焦，直至使目标成像到十字丝间不存在视差。9．开机(1)按下开关键，听到一声鸣响，电源接通，仪器首先进行工作是否正常的自检，随后显示仪器型号信息、版本号，并提示“转动望远镜，设置垂直角零位”。(2)旋转望远镜，听到一声鸣响，垂直角零位设置完毕，仪器进入测量模式。•如果屏幕显示“倾斜超差”提示，说明仪器尚未整平，需重新整平仪器。•在受强风或振动影响的环境下观测而仪器无法保持稳定时，垂直角显示值可能发生不稳定现象。应在星键模式中关闭补偿器，或者在设置模式中将“观测条件”中的“倾斜改正”选项设置为“关”。11.角度测量•关于角度测量数据记录请参阅“22.2记录角度测量数据”11.1两点间角度测量利用水平角置零功能“置零”测定两点间的夹角，该功能可将任何方向的水平角度值设置为零。操作过程操作键显示1.按右图所示照准目标点1。吧点12.在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键。此时目标点1方向值已设置为零。【置零】【置零】【测量】HZA99°43'13〃HAR0°00'00〃P2置零坐标放样记录3.照准目标点2,所显示的“HAR”即为两目标点间的夹角。Q0目标点|\/瞞/【测量】fin:HZA99°43'13〃HAR120°21'12〃P2置零坐标放样记录11.2将水平方向设置成所需方向值1•利用水平角设置功能“置角”，可将照准方向设置为所需值，然后进行角度测量。4操彳操乍显示键1.照准目标点【置水平角】1,在测量模式【置HAR：120.0912第一页角】菜单下定向按【置角】。2•输入已知方【测量】向值后，按【】ZA99°43'13〃】将照HAR120°09'12〃P1准方向设置为所需值。测距切换置角改正3.照准【测量】目标点2,所显示的“HAR”即为目标点2的方向值，该值与目标1的设置值之差为两目标点间的夹角。HZA99°43'13〃HAR140°20'10〃P1测距切换置角改正•角度输入规则：度值和分值之间以以间隔，分值和秒值之间不必间隔。当角度值为120°09'12〃，应输入120.0912。•方位角计算：按【定向】，详见“13.2后视方位角设置”2.利用水平角锁定功能也可将照准方向设置为所需值。进行此项操作之前，应首先按“23.3键功能定义”介绍的方法将水平角锁定功能【锁定】键定义到测量模式下。操作过程操作键显...
