九年级物理全册 14.5 测量电压六助教学法实施教案 沪科版VIP免费

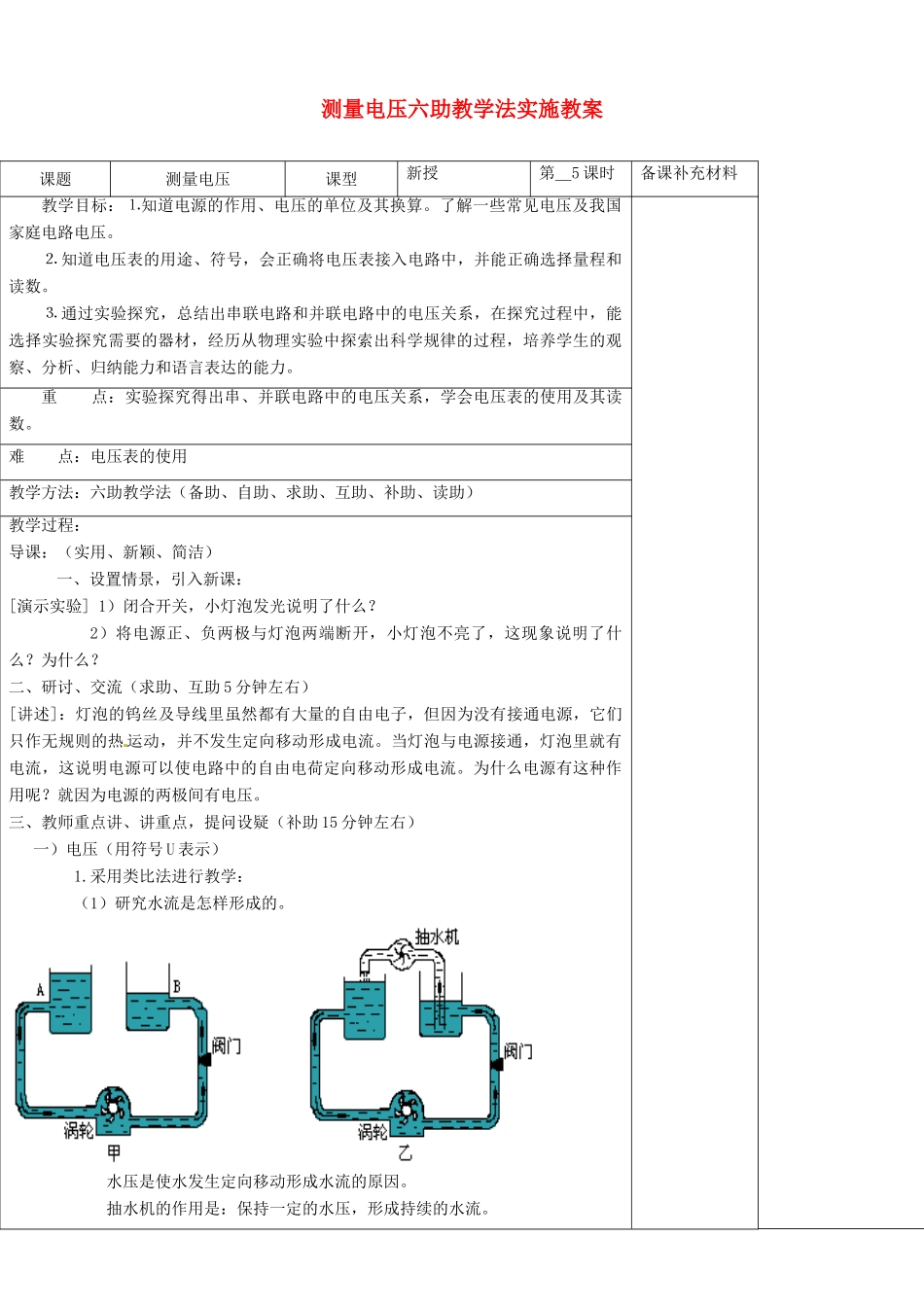

测量电压六助教学法实施教案课题测量电压课型新授第＿5课时备课补充材料教学目标：⒈知道电源的作用、电压的单位及其换算。了解一些常见电压及我国家庭电路电压。⒉知道电压表的用途、符号，会正确将电压表接入电路中，并能正确选择量程和读数。⒊通过实验探究，总结出串联电路和并联电路中的电压关系，在探究过程中，能选择实验探究需要的器材，经历从物理实验中探索出科学规律的过程，培养学生的观察、分析、归纳能力和语言表达的能力。重点：实验探究得出串、并联电路中的电压关系，学会电压表的使用及其读数。难点：电压表的使用教学方法：六助教学法（备助、自助、求助、互助、补助、读助）教学过程：导课：（实用、新颖、简洁）一、设置情景，引入新课：[演示实验]1）闭合开关，小灯泡发光说明了什么？2）将电源正、负两极与灯泡两端断开，小灯泡不亮了，这现象说明了什么？为什么？二、研讨、交流（求助、互助5分钟左右）[讲述]：灯泡的钨丝及导线里虽然都有大量的自由电子，但因为没有接通电源，它们只作无规则的热运动，并不发生定向移动形成电流。当灯泡与电源接通，灯泡里就有电流，这说明电源可以使电路中的自由电荷定向移动形成电流。为什么电源有这种作用呢？就因为电源的两极间有电压。三、教师重点讲、讲重点，提问设疑（补助15分钟左右）一）电压（用符号U表示）1.采用类比法进行教学：（1）研究水流是怎样形成的。水压是使水发生定向移动形成水流的原因。抽水机的作用是：保持一定的水压，形成持续的水流。（2）灯泡中的电流又是怎样形成的呢？（如图）电压是使自由电荷定向移动形成电流的原因。电源的作用：保持一定的电压，使电路中不断有电流通过。电源是提供电压的装置。2.电压的单位：伏特（V）在国际单位制里，电压的单位是伏特，简称伏(V)。此外，常用单位还有千伏(kV)、毫伏(mV)、微伏(μV)等。换算关系：1千伏(kV)=1000伏(V)1伏(V)=1000毫伏(mV）1毫伏(mV)=1000微伏(μV)。介绍：伏打的故事。3.识记常见的电压值一节干电池（5号、7号）U=1.5V每个蓄电池的电压U=2V我国家庭电路的电压U=220V对人体的安全电压U≤36V（二）怎样使用电压表1、电压使电路中形成了电流，对同一个小灯泡，当它发光微弱时，根据电流的效应可知，通过它的电流较小，它两端的电压较小，当灯泡变亮时，通过它的电流变大，它两端的电压变大。若想知道灯泡两端的确切电压，必须使用电压表进行测量。电压表和电流表不仅外形相似，构造也相似，因此，在使用上，它们有相同的方面，但它们测量的又是两个不同的物理量，又有不同的要求。因此，我们将采取跟电流表对比的方法，来学电压表。（学生自学，根据教师提示填写下表）电流表电压表作用测电路中的电流表盘符号A电路元件符号量程（两个量程，三个接线柱）读数方法1.由接线柱确定量程2.大、小格表示的电流值3.根据指针读数2.电压表的使用：1）电压表要并联在被测电路的两端问题：电压表为何必须并联到被测电路中？2）必须使电流从电压表的“+”接线柱流进，从“-”接线柱流出。问题：电压表的接线柱若接线反了，会出现什么现象？学生用电压表中的接线柱怎样使用？3）被测电压不要超过电压表的量程。问题：被测电压超过电压表的量程会出现什么现象？如果事先不能估测出被测电压的大小，怎么进行测量？电压表直接连到电源的正、负极上，测出的示数是什么电压？3.总结：（三）用电压表测电压学生分组实验。要求：1、认真对照图示实物连接图连接好电路（连接过程中开关要断开，每次经检查无误后再闭和开关）2、按照电压表的使用规则进行操作；3、准确读数，作好记录（每次读数后要及时断开开关）；4、通过分析得出实验结论。实验结论：1、串联电池的总电压等于各串联电池电压之和；2、串联电路两端的电压等于串联的各部分电路两端电压之和；3、并联电路中各并联支路的电压相等。四、当堂小结五、当堂检测（续助5分钟左右）1、关于电压的说法，正确的是（）A电路两端有电压，电路中就一定有电流。B电路中只要有电流，电路两端一定有电压C电路断开后，电路中电流为零，因此电源电压也为零。D以上说法都正确。2、高压输电线路上的电压为100千...
