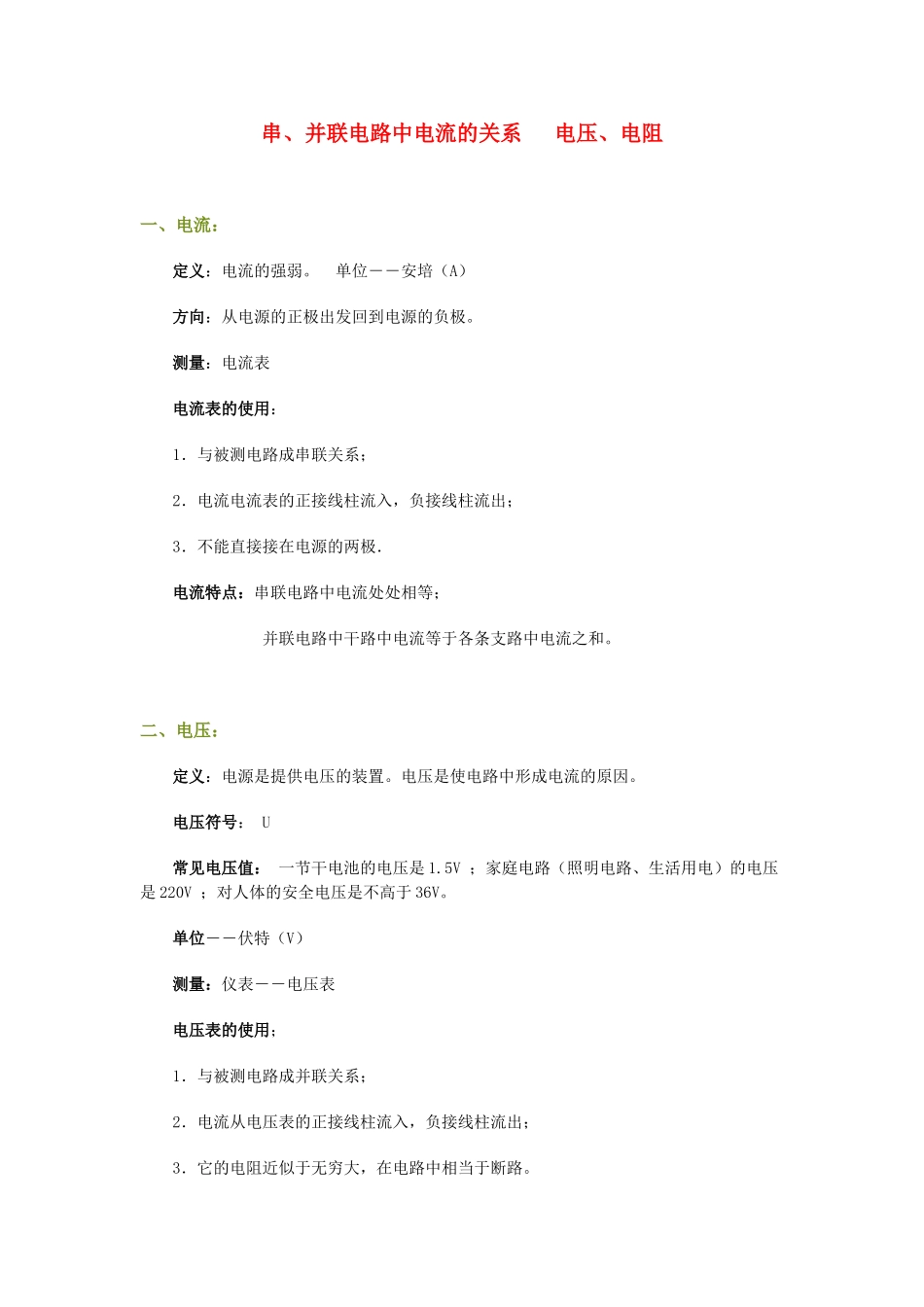

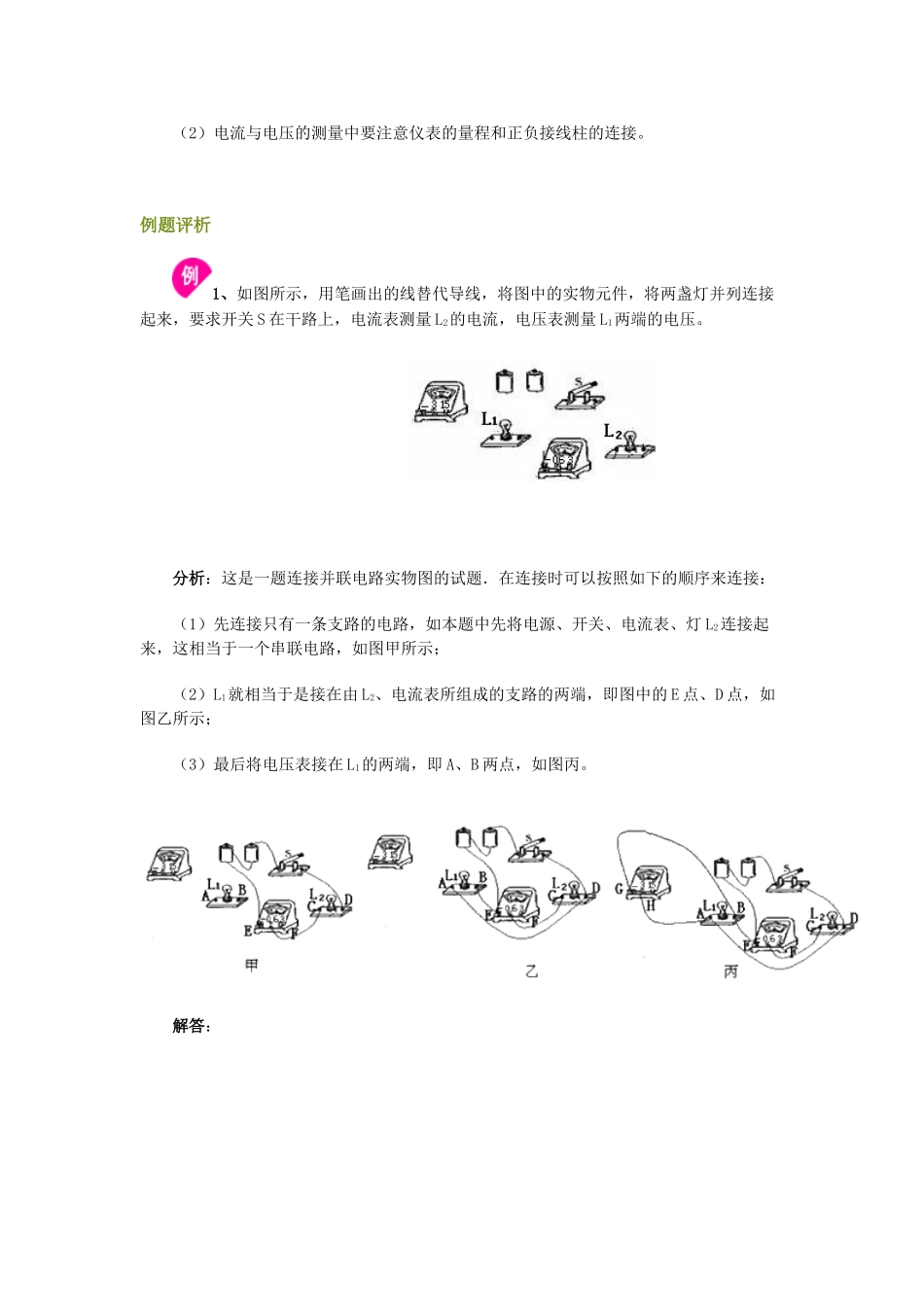

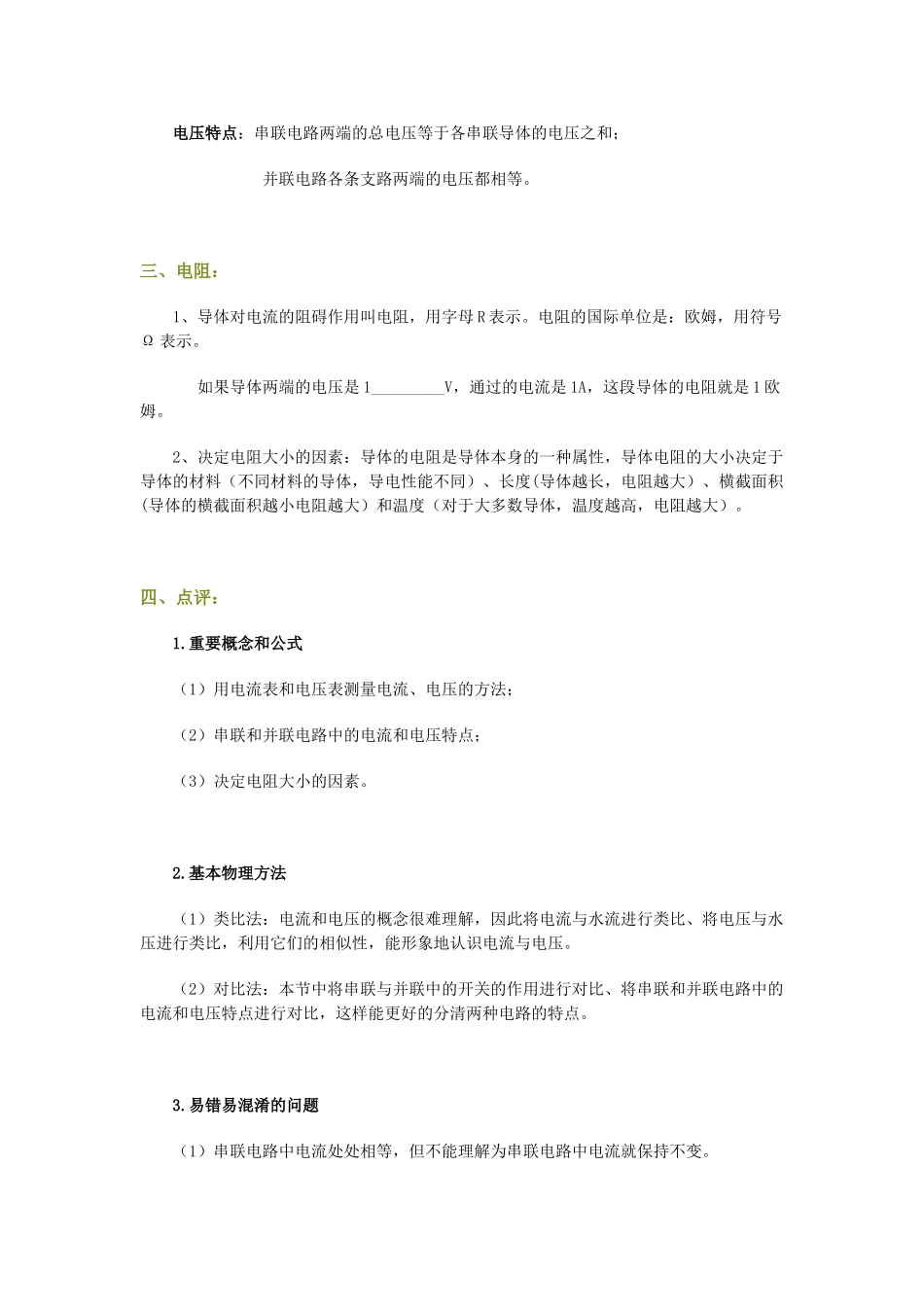

串、并联电路中电流的关系电压、电阻一、电流：定义：电流的强弱。单位――安培（A）方向：从电源的正极出发回到电源的负极。测量：电流表电流表的使用：1．与被测电路成串联关系；2．电流电流表的正接线柱流入，负接线柱流出；3．不能直接接在电源的两极．电流特点：串联电路中电流处处相等；并联电路中干路中电流等于各条支路中电流之和。二、电压：定义：电源是提供电压的装置。电压是使电路中形成电流的原因。电压符号：U常见电压值：一节干电池的电压是1.5V；家庭电路（照明电路、生活用电）的电压是220V；对人体的安全电压是不高于36V。单位――伏特（V）测量：仪表――电压表电压表的使用；1．与被测电路成并联关系；2．电流从电压表的正接线柱流入，负接线柱流出；3．它的电阻近似于无穷大，在电路中相当于断路。电压特点：串联电路两端的总电压等于各串联导体的电压之和；并联电路各条支路两端的电压都相等。三、电阻：1、导体对电流的阻碍作用叫电阻，用字母R表示。电阻的国际单位是：欧姆，用符号Ω表示。如果导体两端的电压是1_________V，通过的电流是1A，这段导体的电阻就是1欧姆。2、决定电阻大小的因素：导体的电阻是导体本身的一种属性，导体电阻的大小决定于导体的材料（不同材料的导体，导电性能不同）、长度(导体越长，电阻越大）、横截面积(导体的横截面积越小电阻越大）和温度（对于大多数导体，温度越高，电阻越大）。四、点评：1.重要概念和公式（1）用电流表和电压表测量电流、电压的方法；（2）串联和并联电路中的电流和电压特点；（3）决定电阻大小的因素。2.基本物理方法（1）类比法：电流和电压的概念很难理解，因此将电流与水流进行类比、将电压与水压进行类比，利用它们的相似性，能形象地认识电流与电压。（2）对比法：本节中将串联与并联中的开关的作用进行对比、将串联和并联电路中的电流和电压特点进行对比，这样能更好的分清两种电路的特点。3.易错易混淆的问题（1）串联电路中电流处处相等，但不能理解为串联电路中电流就保持不变。（2）电流与电压的测量中要注意仪表的量程和正负接线柱的连接。例题评析1、如图所示，用笔画出的线替代导线，将图中的实物元件，将两盏灯并列连接起来，要求开关S在干路上，电流表测量L2的电流，电压表测量L1两端的电压。分析：这是一题连接并联电路实物图的试题．在连接时可以按照如下的顺序来连接：（1）先连接只有一条支路的电路，如本题中先将电源、开关、电流表、灯L2连接起来，这相当于一个串联电路，如图甲所示；（2）L1就相当于是接在由L2、电流表所组成的支路的两端，即图中的E点、D点，如图乙所示；（3）最后将电压表接在L1的两端，即A、B两点，如图丙。解答：如图所示：2、如图所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零，如果电路只有一处故障，则故障可能是……………()A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路分析：这是一题故障判断题，根据题目的选项可知是灯L1或L2发生了断路或短路现象，首先先看电流表，它的示数为零，所以电路中发生了断路现象；如果L2断路，那么灯L1、电流表、电压表就串联在电路中，由实验可知，电压表的示数近似为电源电压，这显然不符合题意；因此是L1发生了断路，此时电压表与电源的正极不能接通，所以没有示数。解答：A点评：这类故障问题，如果是L1发生了断路、短路，或者L2短路，它所对应的现象比较容易判断，难在如果L2发生了断路时的现象，这个问题可以通过实验进行认识，也可用欧姆定律的知识来解释，下面就从理论上对这个问题进行分析：当L2断路后，形成的电路如图所示：设电压表的电阻无穷大，此时电路中的电流为：而电压表两端的示数为：电源电压，当然，这个结论的得出比较复杂，我们只须记住这样的一个结论：当电压表与其它的用电器串联在电路中时，电压表的示数近似等于电源电压。3、某同学按如图所示的电路图连接进行探究实验，实验时，电阻R1保持不变，滑动变阻器R2的最大值为20Ω，三次改变滑动变阻器的滑片P位置，得到以下的实验数据：次数A1表/AA2表/AV1...
