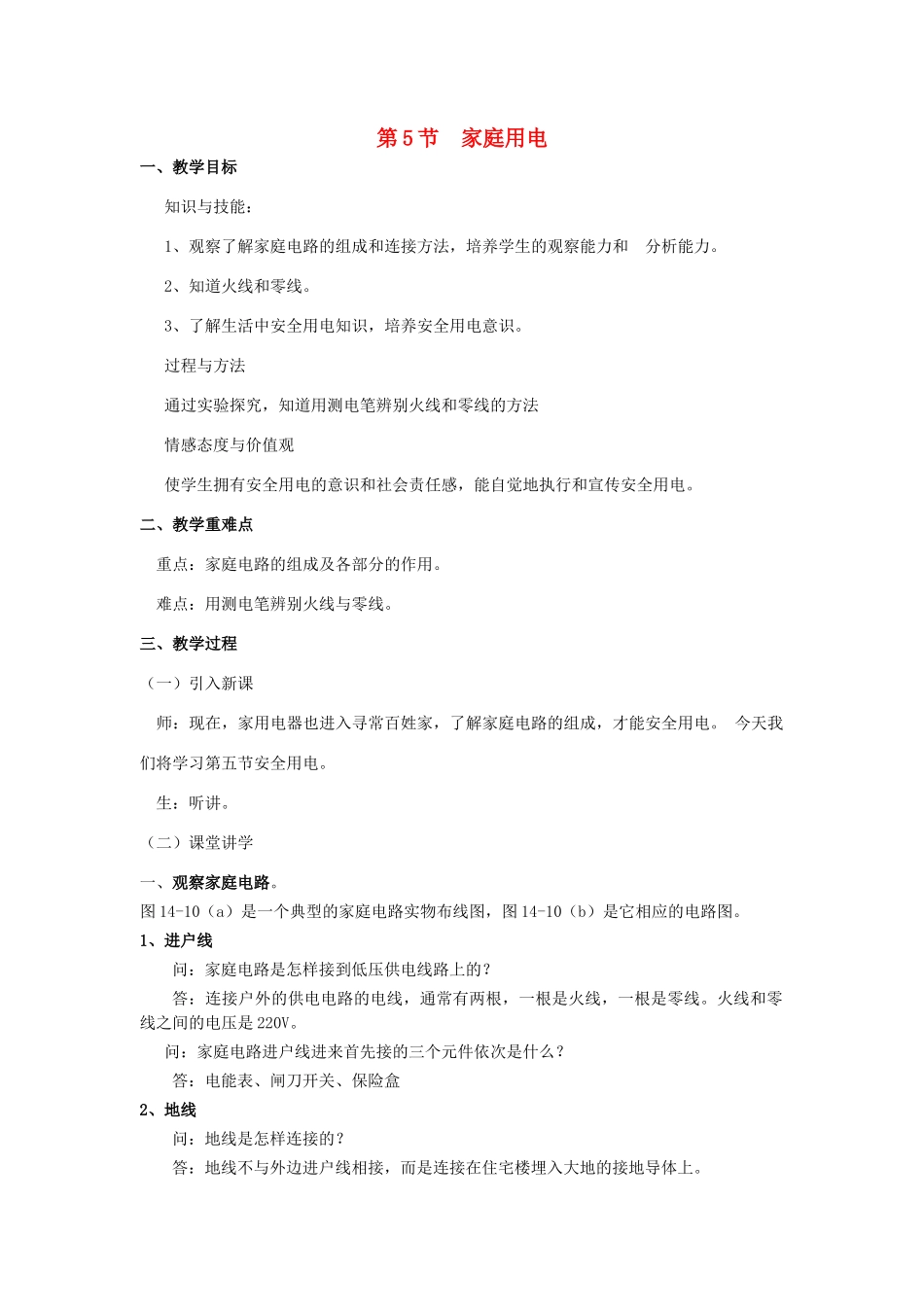

第5节家庭用电一、教学目标知识与技能：1、观察了解家庭电路的组成和连接方法，培养学生的观察能力和分析能力
2、知道火线和零线
3、了解生活中安全用电知识，培养安全用电意识
过程与方法通过实验探究，知道用测电笔辨别火线和零线的方法情感态度与价值观使学生拥有安全用电的意识和社会责任感，能自觉地执行和宣传安全用电
二、教学重难点重点：家庭电路的组成及各部分的作用
难点：用测电笔辨别火线与零线
三、教学过程（一）引入新课师：现在，家用电器也进入寻常百姓家，了解家庭电路的组成，才能安全用电
今天我们将学习第五节安全用电
（二）课堂讲学一、观察家庭电路
图14-10（a）是一个典型的家庭电路实物布线图，图14-10（b）是它相应的电路图
1、进户线问：家庭电路是怎样接到低压供电线路上的
答：连接户外的供电电路的电线，通常有两根，一根是火线，一根是零线
火线和零线之间的电压是220V
问：家庭电路进户线进来首先接的三个元件依次是什么
答：电能表、闸刀开关、保险盒2、地线问：地线是怎样连接的
答：地线不与外边进户线相接，而是连接在住宅楼埋入大地的接地导体上

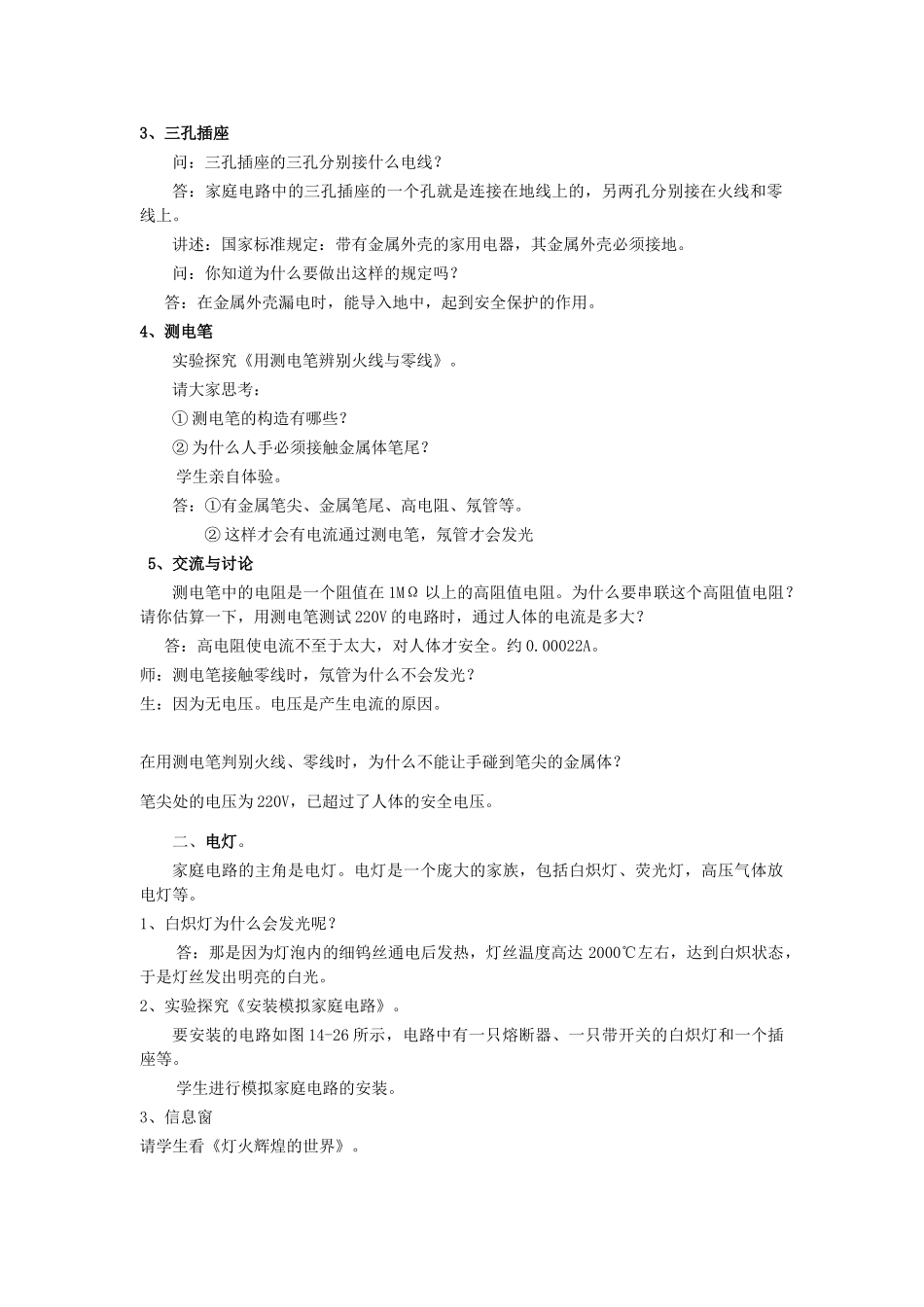

3、三孔插座问：三孔插座的三孔分别接什么电线
答：家庭电路中的三孔插座的一个孔就是连接在地线上的，另两孔分别接在火线和零线上
讲述：国家标准规定：带有金属外壳的家用电器，其金属外壳必须接地
问：你知道为什么要做出这样的规定吗
答：在金属外壳漏电时，能导入地中，起到安全保护的作用
4、测电笔实验探究《用测电笔辨别火线与零线》
请大家思考：①测电笔的构造有哪些
②为什么人手必须接触金属体笔尾
学生亲自体验
答：①有金属笔尖、金属笔尾、高电阻、氖管等
②这样才会有电流通过测电笔，氖管才会发光5、交流与讨论测电笔中的电阻是一个阻值在1MΩ以上的高阻值电阻
为什么要串联这个高阻值电阻
请你估算一下，用测电笔测试220V的电路时，通过人体
