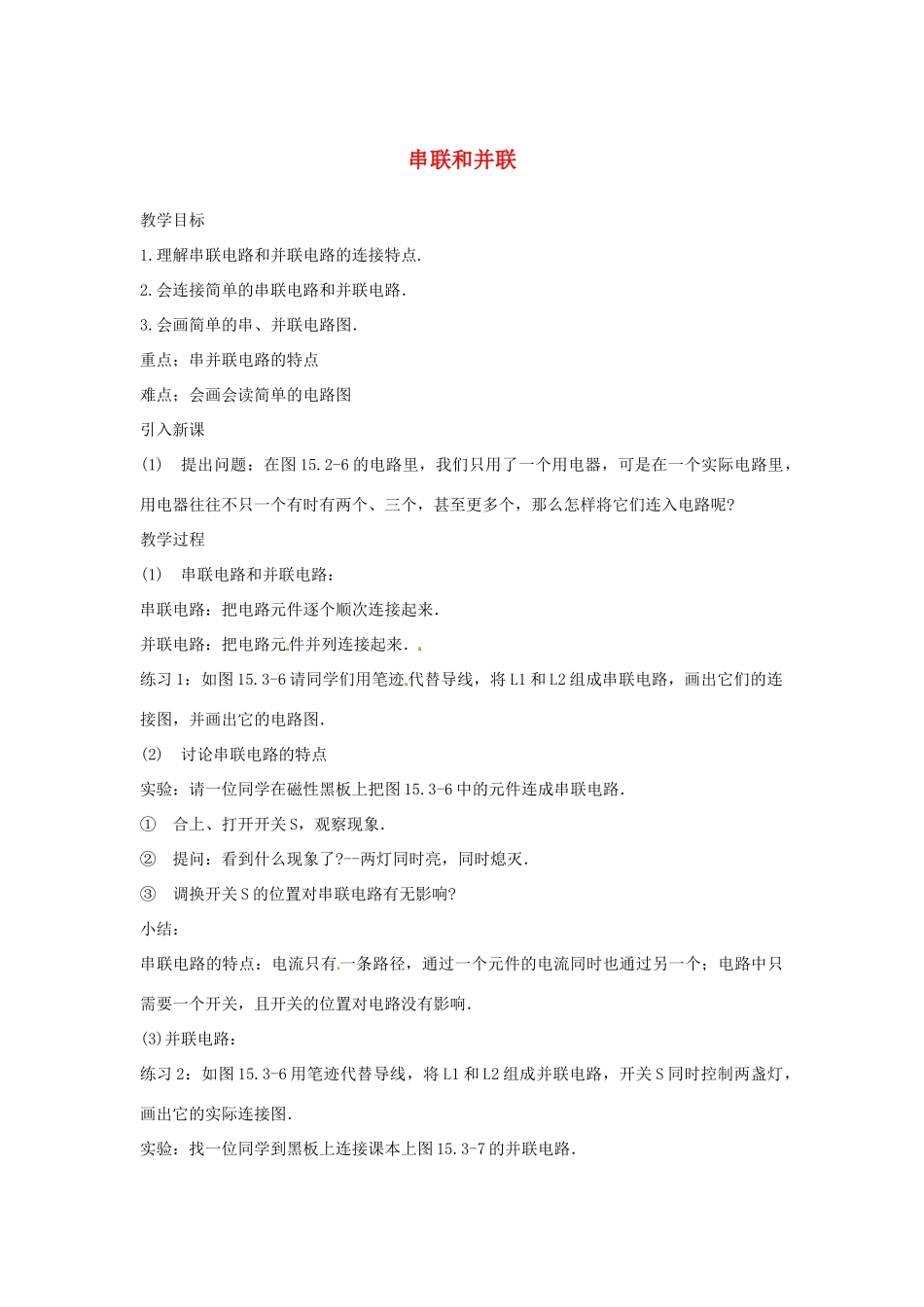

串联和并联教学目标1
理解串联电路和并联电路的连接特点
会连接简单的串联电路和并联电路．3
会画简单的串、并联电路图．重点；串并联电路的特点难点；会画会读简单的电路图引入新课(1)提出问题：在图15
2-6的电路里，我们只用了一个用电器，可是在一个实际电路里，用电器往往不只一个有时有两个、三个，甚至更多个，那么怎样将它们连入电路呢
教学过程(1)串联电路和并联电路：串联电路：把电路元件逐个顺次连接起来．并联电路：把电路元件并列连接起来．练习1：如图15
3-6请同学们用笔迹代替导线，将L1和L2组成串联电路，画出它们的连接图，并画出它的电路图．(2)讨论串联电路的特点实验：请一位同学在磁性黑板上把图15
3-6中的元件连成串联电路．①合上、打开开关S，观察现象．②提问：看到什么现象了
--两灯同时亮，同时熄灭．③调换开关S的位置对串联电路有无影响
小结：串联电路的特点：电流只有一条路径，通过一个元件的电流同时也通过另一个；电路中只需要一个开关，且开关的位置对电路没有影响．(3)并联电路：练习2：如图15
3-6用笔迹代替导线，将L1和L2组成并联电路，开关S同时控制两盏灯，画出它的实际连接图．实验：找一位同学到黑板上连接课本上图15

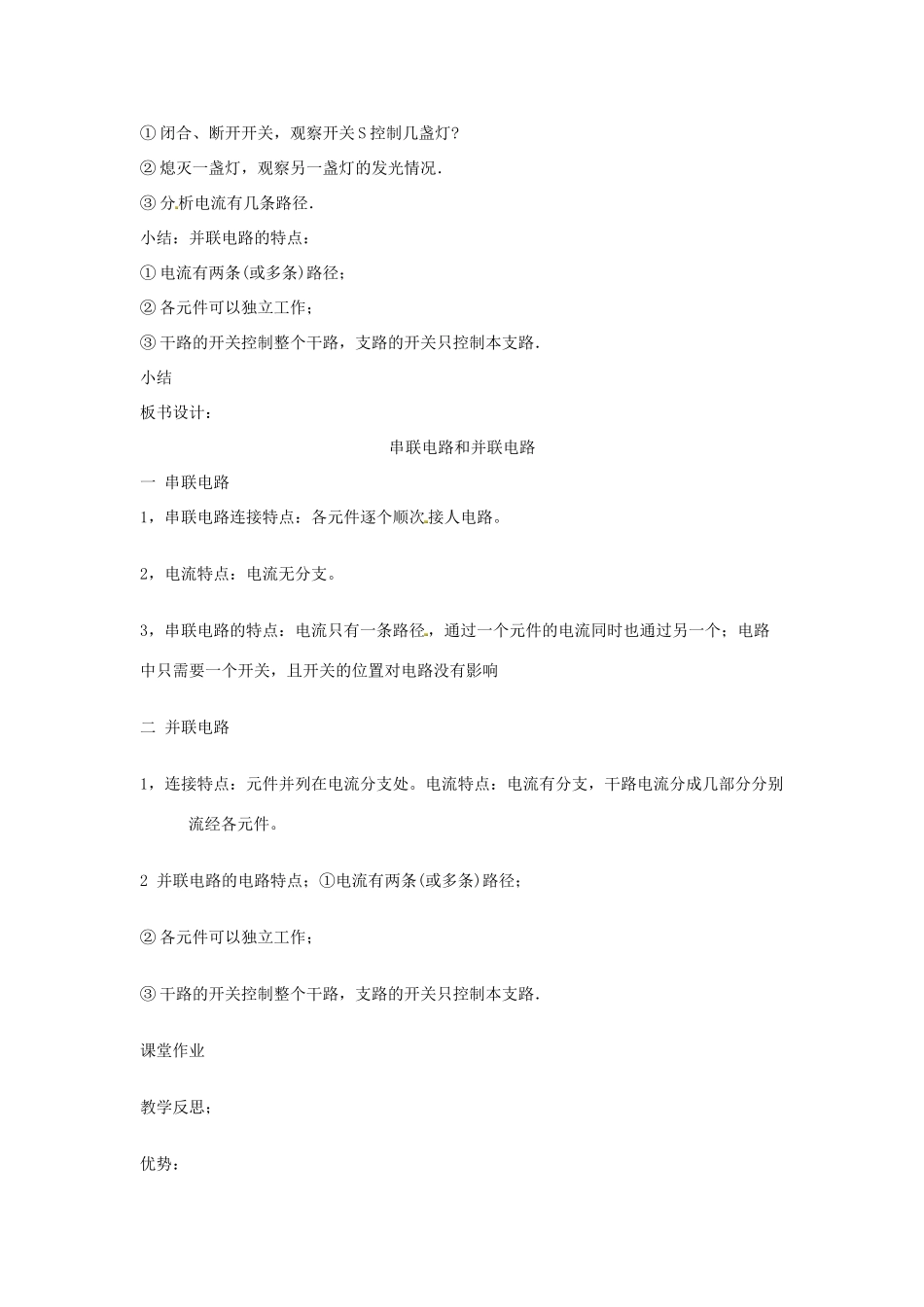

3-7的并联电路．①闭合、断开开关，观察开关S控制几盏灯
②熄灭一盏灯，观察另一盏灯的发光情况．③分析电流有几条路径．小结：并联电路的特点：①电流有两条(或多条)路径；②各元件可以独立工作；③干路的开关控制整个干路，支路的开关只控制本支路．小结板书设计：串联电路和并联电路一串联电路1，串联电路连接特点：各元件逐个顺次接人电路
2，电流特点：电流无分支
3，串联电路的特点：电流只有一条路径，通过一个元件的电流同时也通过另一个；电路中只需要一个开关，且开关的位置对电路没有影响二并联电路1，连接特点：元件并列在电流分支处
电流特点：电流有分支，干
