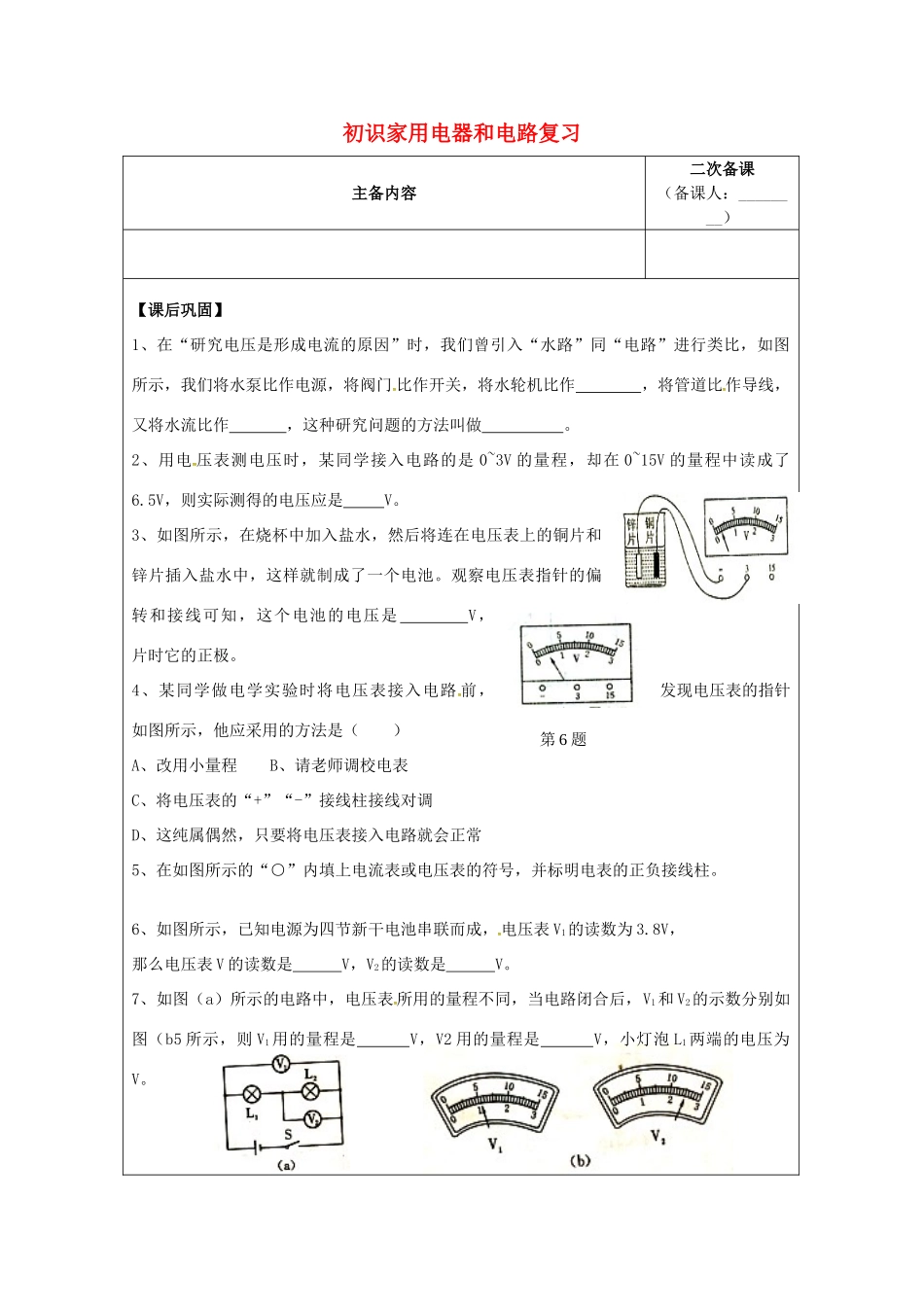

初识家用电器和电路复习主备内容二次备课（备课人：________）【课后巩固】1、在“研究电压是形成电流的原因”时，我们曾引入“水路”同“电路”进行类比，如图所示，我们将水泵比作电源，将阀门比作开关，将水轮机比作，将管道比作导线，又将水流比作，这种研究问题的方法叫做。2、用电压表测电压时，某同学接入电路的是0~3V的量程，却在0~15V的量程中读成了6.5V，则实际测得的电压应是V。3、如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。观察电压表指针的偏转和接线可知，这个电池的电压是V，片时它的正极。4、某同学做电学实验时将电压表接入电路前，发现电压表的指针如图所示，他应采用的方法是（）A、改用小量程B、请老师调校电表C、将电压表的“+”“-”接线柱接线对调D、这纯属偶然，只要将电压表接入电路就会正常5、在如图所示的“○”内填上电流表或电压表的符号，并标明电表的正负接线柱。6、如图所示，已知电源为四节新干电池串联而成，电压表V1的读数为3.8V，那么电压表V的读数是V，V2的读数是V。7、如图（a）所示的电路中，电压表所用的量程不同，当电路闭合后，V1和V2的示数分别如图（b5所示，则V1用的量程是V，V2用的量程是V，小灯泡L1两端的电压为V。第6题8、小明同学用电压表测出同一电路中两小灯泡两端的电压相等，因此他得出结论是：这两只灯泡是并联的，小明的推理正确吗？答：。为了进一步弄清两灯的连接情况，请你帮他想想办法，你的办法是。9、在如图所示的电路中，闭合开关S后，电压表V1、V2的示数分别为2.6V和4.5V，则电源电压为V，灯L2两端的电压为V。第9题第10题第11题第12题10、如图，当开关S1、S2都闭合时电压表的示数为4V，则灯L1两端的电压是V，电源电压为V。11、图中电压表测量的是（）A、L1两端的电压B、L1两端的电压C、电源电压D、L1和电源电压12、如图所示为电压表测并联电路电压的三种接法，若电源电压均相同，则（）A、（a）、（b）测量结果之和等于（c）的测量结果B、三种接法的测量结果都不同C、三种接法的测量结果都相同D、只有（a）、（b）两种接法的测量结果是相同的13、在“探究串联电路电压的规律”实验中：⑴要用电压表测量灯L2两端的电压，连接电路如图（a）所示。图中只有一根导线连接错了，请你在连错的导线上打上“×”号，并用笔划线表示导线将电路正确连接。⑵改正电路后，闭合开关，电压表的示数如图所示，若电源电压为3V，则灯L1两端的电压为V。第6题14、灯L1与L2串联，先用电压表测灯L1两端的电压，如上右图所示，再测L2两端电压时，只将电压表接A的一端改接C，这种接法（正确/不正确），理由是。15、如下左图所示，电源电压保持不变，当开关S1闭合、S2断开时，电压表的示数是3V，当开关S1断开、S2闭合时，电压表的示数是4.5V，则灯L1、L2两端的电压分别是（）A、3V和5.5VB、3V和1.5VC、1.5V和4.5VD、1.5V和3V16、如上右图所示的电路，灯L1、L2均发光，U1、U2、U3分别表示某时刻电压表V1、V2、V3的示数，其关系正确的是（）A、U1+U2=U3B、U1=U2+U3C、U1=U2=U3D、U2=U1+U317、在测量串联电路中L1两端的电压的电路图中，标出电压表的正负接线柱，并根据电路图连接实物图。18、有一只电压为6V的蓄电池，其正负极已模糊不清，请你写出用电压表判断正负极的方法。
