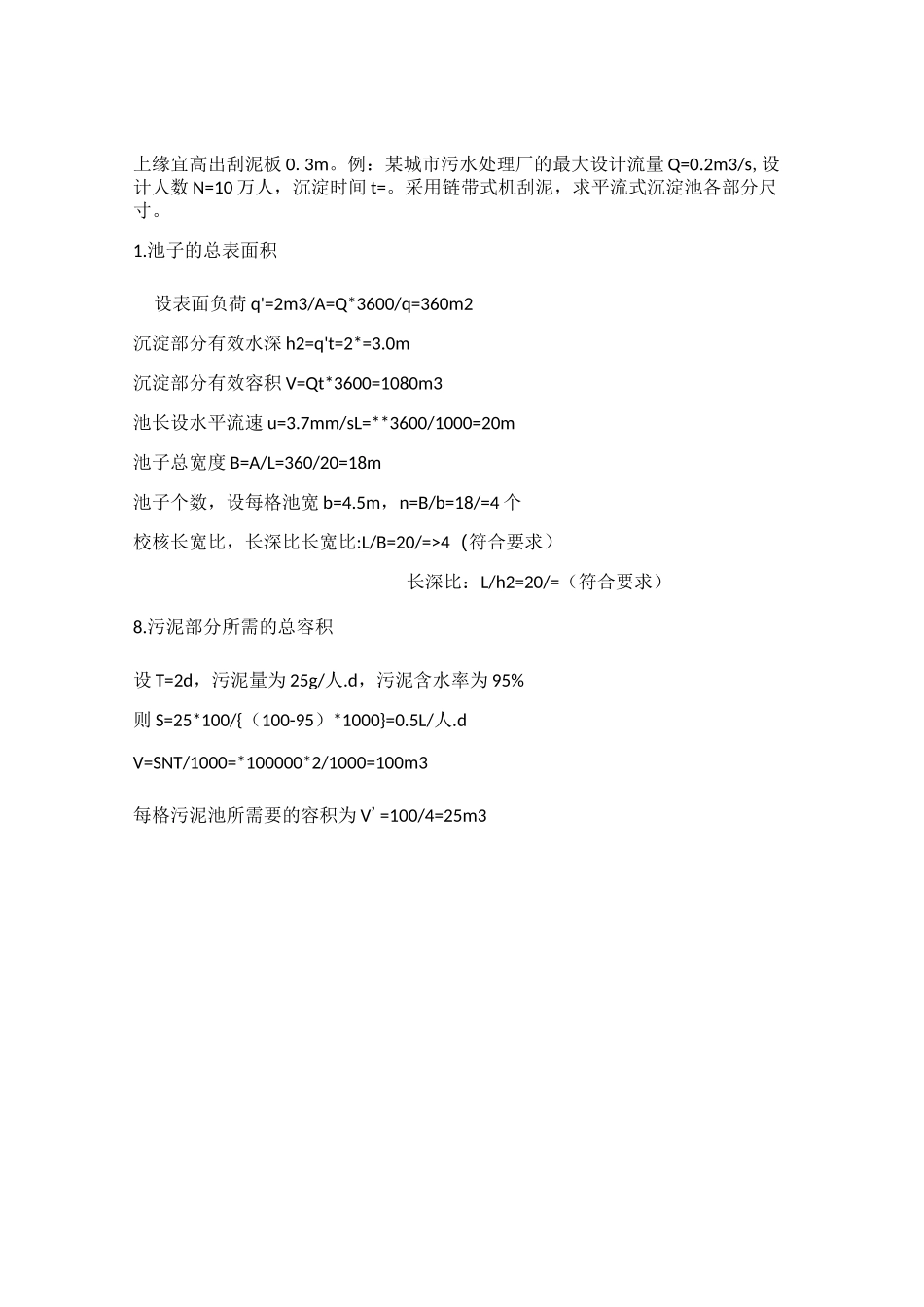

平流式沉淀池的基本要求有哪些平流式沉淀池表面形状一般为长方形，水流在进水区经过消能和整流进入沉淀区后，缓慢水平流动，水中可沉悬浮物逐渐沉向池底，沉淀区出水溢过堰口，通过出水槽排出池外。平流式沉淀池基本要求如下：⑴平流式沉淀池的长度多为30〜50m，池宽多为5〜10m，沉淀区有效水深一般不超过3m，多为2.5〜3.0m。为保证水流在池内的均匀分布，一般长宽比不小于4：1，长深比为8〜12。(2)采用机械刮泥时，在沉淀池的进水端设有污泥斗，池底的纵向污泥斗坡度不能小于0.01，一般为0.01〜0.02。刮泥机的行进速度不能大于1.2m/min，—般为0.6〜0.9m/min。⑶平流式沉淀池作为初沉池时，表面负荷为1〜3m3/(m・h),最大水平流速为7mm/s；作为二沉池时，最大水平流速为5mm/s。(4)人口要有整流措施，常用的人流方式有溢流堰一穿孔整流墙(板)式、底孑L人流一挡板组合式、淹没孔人流一挡板组合式和淹没孔人流一穿孔整流墙(板)组合式等四种。使用穿孔整流墙(板)式时，整流墙上的开孔总面积为过水断面的6%〜20%，孔口处流速为0.15〜0.2m/s，孔口应当做成渐扩形状。(5)在进出口处均应设置挡板，高出水面0.1〜0.15m。进口处挡板淹没深度不应小于0.25m，一般为0.5〜1.0m；出口处挡板淹没深度一般为0.3〜0.4m。进口处挡板距进水口0.5〜1.0m，出口处挡板距出水堰板0.25〜0.5m。(6)平流式沉淀池容积较小时，可使用穿孔管排泥。穿孔管大多布置在集泥斗内，也可布置在水平池底上。沉淀池采用多斗排泥时，泥斗平面呈方形或近于方形的矩形，排数一般不能超过两排。大型平流式沉淀池一般都设置刮泥机，将池底污泥从出水端刮向进水端的污泥斗，同时将浮渣刮向出水端的集渣槽。(7)平流式沉淀池非机械排泥时缓冲层高度为0.5m，使用机械排泥时缓冲层上缘宜高出刮泥板0.3m。例：某城市污水处理厂的最大设计流量Q=0.2m3/s,设计人数N=10万人，沉淀时间t=。采用链带式机刮泥，求平流式沉淀池各部分尺寸。1.池子的总表面积设表面负荷q'=2m3/A=Q*3600/q=360m2沉淀部分有效水深h2=q't=2*=3.0m沉淀部分有效容积V=Qt*3600=1080m3池长设水平流速u=3.7mm/sL=**3600/1000=20m池子总宽度B=A/L=360/20=18m池子个数，设每格池宽b=4.5m，n=B/b=18/=4个校核长宽比，长深比长宽比:L/B=20/=>4（符合要求）长深比：L/h2=20/=（符合要求）8.污泥部分所需的总容积设T=2d，污泥量为25g/人.d，污泥含水率为95%则S=25*100/{（100-95）*1000}=0.5L/人.dV=SNT/1000=*100000*2/1000=100m3每格污泥池所需要的容积为V'=100/4=25m3燮io污泥斗容积污泥斗采用尺寸如團3—］握V产检(li+G+斥}用h/=(A.54).5>廊/2=3.46M=3_4创4-5丸亍-曲山)/3=2hm311污泥斗覇上梯形部分污泥容积h/二(2(H(k34升X0O!=O1洛m11=20-4)3+0.5=20^m5mV3=(b+b)hfb/2={(20,8+4.5)X0.158X3,4<5}/2=9,Om512茬泥斗刑梯形部分污泥容积V］+V2=26+9=35n?>25m3口池子总高度设緩冲盛爲度hj=0.5mh4=h?+V=0-1^8+3,46=3,62竖流式沉淀池竖流式沉淀池池体为圆形或方形，污水从中心管的进口进人池中，通过反射板的拦阻向四周分布于整个水平断面上，缓慢向上流动。沉降速度大于水流上升速度的悬浮颗粒下沉到污泥斗中，上清液则由池顶四周的出水堰口溢流到池外。竖流式沉淀池基本要求如下：(1)为保证池内水流的自下而上垂直流动、防止水流呈辐流状态，圆池的直径或方池的边长与沉淀区有效水深的比值一般不大于3,池子的直径一般为4.0〜7.0m,最大不超过10m。圆池直径或正方形池边长D<7m时，沉淀出水沿周边H=++sonJ-r沉註地污泥斗KKOOI流出；D>7m时，应增加辐射式集水支渠。⑵水流在竖流式沉淀池内的上升流速为0.5〜1.0mm/s，沉淀时间为I〜1.5h。中心管内的流速般应大于100mm/s,其下出口处设有喇叭口和反射板。反射板板底距泥面至少0.3m,喇叭口直径及高度均为中心管直径的1.35倍，反射板直径为喇叭口直径的1.3倍，反射板表面与水平面的倾角为17。(3)喇叭口下沿距反射板表面的缝隙高度为0.25〜0.50m,作为初沉池时缝隙中的水流速度应不大于30mm/s,作为二沉池时缝隙中的水流速度应不大于20mm/s。(4)锥形贮泥斗的倾角为45。〜60。，排泥管直径不能小于200mm,排泥管口与池底的距离小于0.2m,敞口...
