饮水机的工艺和要求[1]VIP免费

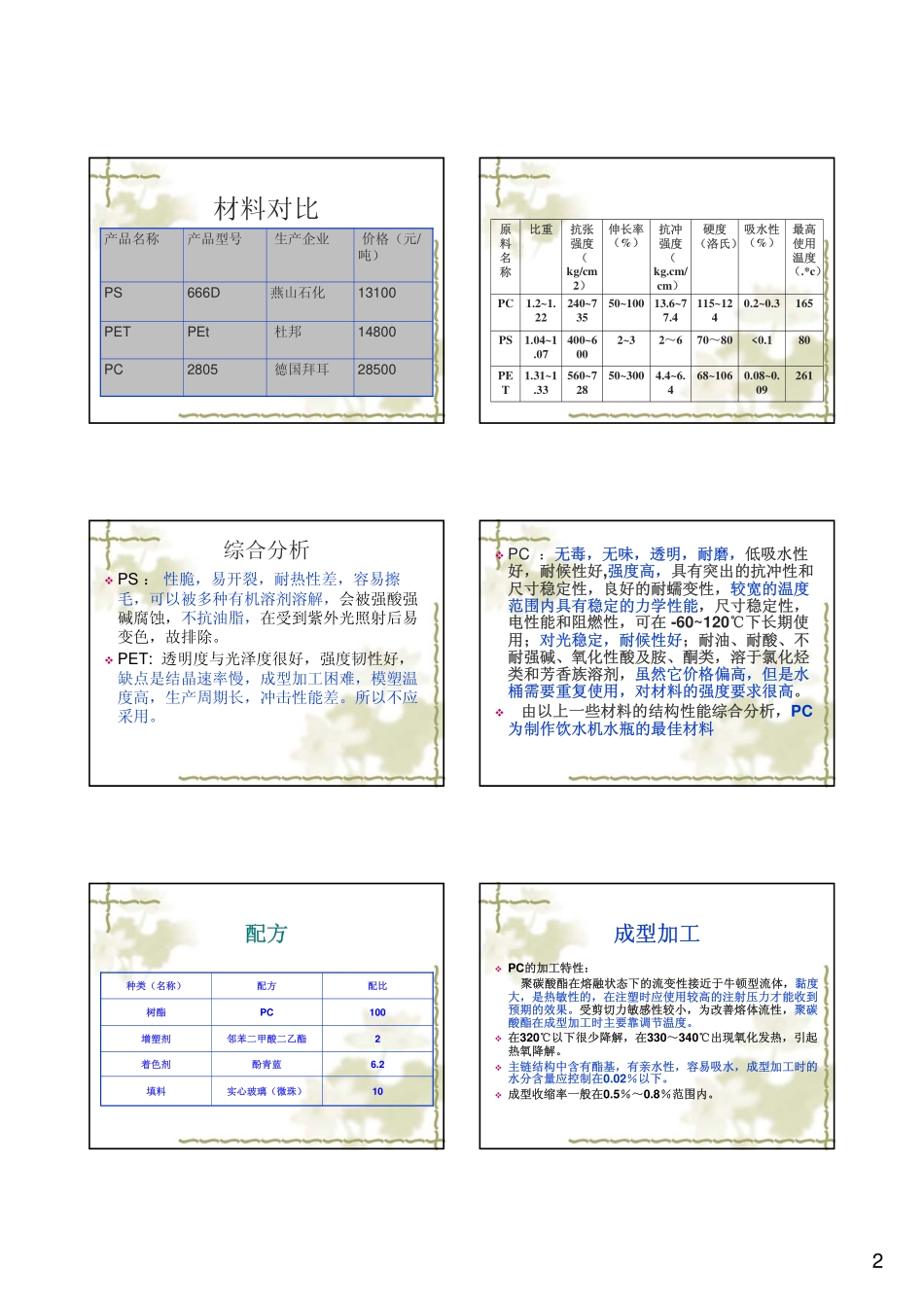

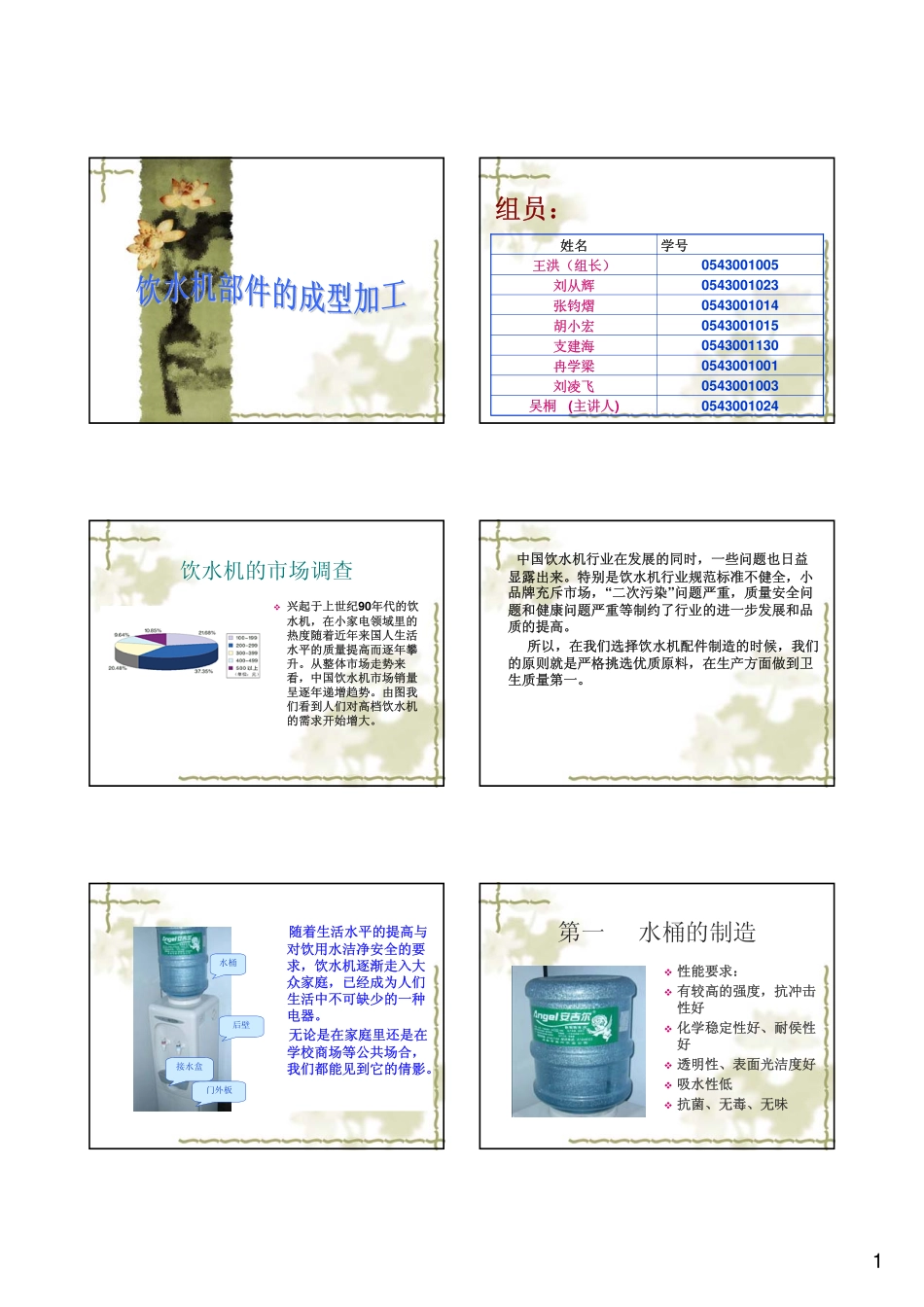

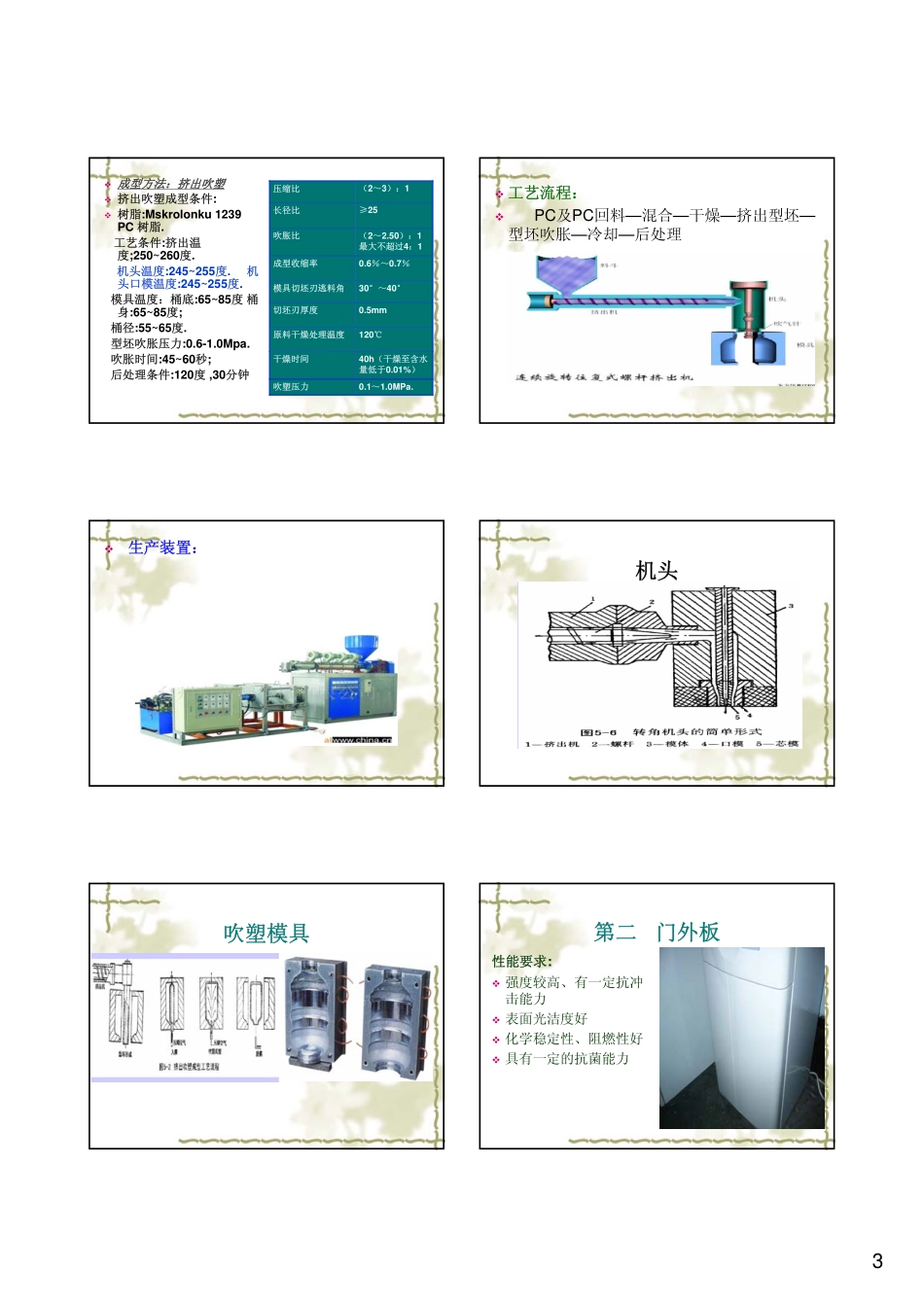

1组员：0543001024吴桐(主讲人)0543001003刘凌飞0543001001冉学梁0543001130支建海0543001015胡小宏0543001014张钧熠0543001023刘从辉0543001005王洪（组长）学号姓名饮水机的市场调查�兴起于上世纪90年代的饮水机，在小家电领域里的热度随着近年来国人生活水平的质量提高而逐年攀升。从整体市场走势来看，中国饮水机市场销量呈逐年递增趋势。由图我们看到人们对高档饮水机的需求开始增大。中国饮水机行业在发展的同时，一些问题也日益显露出来。特别是饮水机行业规范标准不健全，小品牌充斥市场，“二次污染”问题严重，质量安全问题和健康问题严重等制约了行业的进一步发展和品质的提高。所以，在我们选择饮水机配件制造的时候，我们的原则就是严格挑选优质原料，在生产方面做到卫生质量第一。随着生活水平的提高与对饮用水洁净安全的要求，饮水机逐渐走入大众家庭，已经成为人们生活中不可缺少的一种电器。无论是在家庭里还是在学校商场等公共场合，我们都能见到它的倩影。水桶后壁门外板接水盒第一水桶的制造�性能要求：�有较高的强度，抗冲击性好�化学稳定性好、耐侯性好�透明性、表面光洁度好�吸水性低�抗菌、无毒、无味2材料对比价格（元/吨）生产企业产品型号产品名称28500德国拜耳2805PC14800杜邦PEtPET13100燕山石化666DPS2610.08~0.0968~1064.4~6.450~300560~7281.31~1.33PET80<0.170～802～62~3400~6001.04~1.07PS1650.2~0.3115~12413.6~77.450~100240~7351.2~1.22PC最高使用温度（.*c）吸水性（%）硬度（洛氏）抗冲强度（kg.cm/cm）伸长率（%）抗张强度（kg/cm2）比重原料名称综合分析�PS：性脆，易开裂，耐热性差，容易擦毛，可以被多种有机溶剂溶解，会被强酸强碱腐蚀，不抗油脂，在受到紫外光照射后易变色，故排除。�PET:透明度与光泽度很好，强度韧性好，缺点是结晶速率慢，成型加工困难，模塑温度高，生产周期长，冲击性能差。所以不应采用。�PC：无毒，无味，透明，耐磨，低吸水性好，耐候性好,强度高，具有突出的抗冲性和尺寸稳定性，良好的耐蠕变性，较宽的温度范围内具有稳定的力学性能，尺寸稳定性，电性能和阻燃性，可在-60~120℃下长期使用；对光稳定，耐候性好；耐油、耐酸、不耐强碱、氧化性酸及胺、酮类，溶于氯化烃类和芳香族溶剂，虽然它价格偏高，但是水桶需要重复使用，对材料的强度要求很高。�由以上一些材料的结构性能综合分析，PC为制作饮水机水瓶的最佳材料配方10实心玻璃（微珠）填料6.2酚青蓝着色剂2邻苯二甲酸二乙酯增塑剂100PC树酯配比配方种类（名称）成型加工�PC的加工特性：聚碳酸酯在熔融状态下的流变性接近于牛顿型流体，黏度大，是热敏性的，在注塑时应使用较高的注射压力才能收到预期的效果。受剪切力敏感性较小，为改善熔体流性，聚碳酸酯在成型加工时主要靠调节温度。�在320℃以下很少降解，在330～340℃出现氧化发热，引起热氧降解。�主链结构中含有酯基，有亲水性，容易吸水，成型加工时的水分含量应控制在0.02％以下。�成型收缩率一般在0.5％～0.8％范围内。3�成型方法：挤出吹塑�挤出吹塑成型条件:�树脂:Mskrolonku1239PC树脂.工艺条件:挤出温度;250~260度.机头温度:245~255度.机头口模温度:245~255度.模具温度：桶底:65~85度桶身:65~85度;桶径:55~65度.型坯吹胀压力:0.6-1.0Mpa.吹胀时间:45~60秒;后处理条件:120度,30分钟40h（干燥至含水量低于0.01%）干燥时间0.1～1.0MPa.吹塑压力120℃原料干燥处理温度0.5mm切坯刃厚度30°～40°模具切坯刃逃料角0.6％～0.7％成型收缩率（2～2.50）：1最大不超过4：1吹胀比≥25长径比（2～3）：1压缩比�工艺流程：�PC及PC回料—混合—干燥—挤出型坯—型坯吹胀—冷却—后处理�生产装置：机头吹塑模具第二门外板性能要求:�强度较高、有一定抗冲击能力�表面光洁度好�化学稳定性、阻燃性好�具有一定的抗菌能力4材料的选择�可供选择的有ABS和高光洁PP�性能对比：�高光洁PP：一般的PP光洁度较好；其热性能与结晶度有关，无载最高使用温度120℃；有优良的耐化学性；但是聚丙烯对氧敏感，特别是在较高温度时。且极易燃烧，极限氧指数仅17.4。�PP在加工过程中熔体弹...
