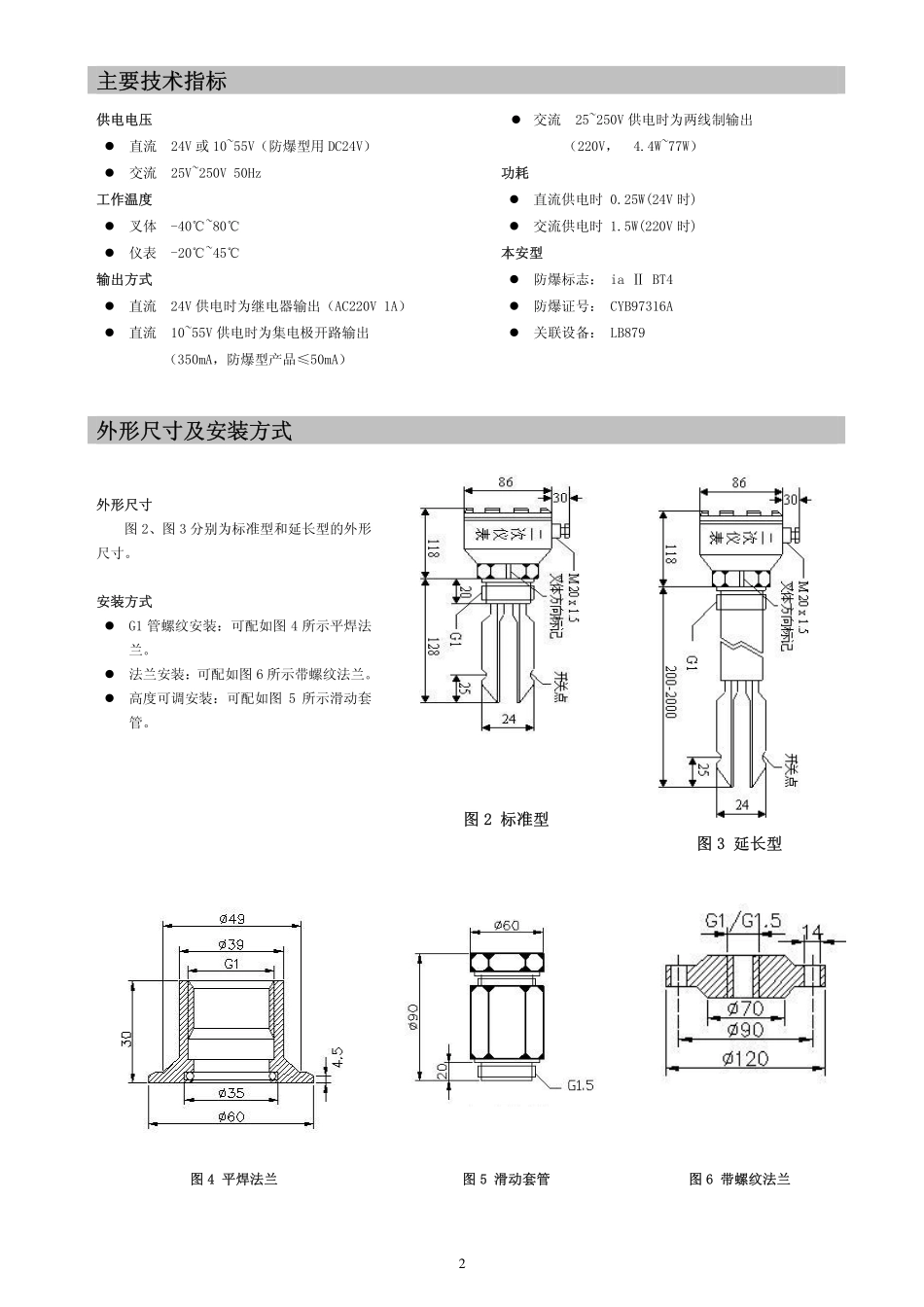

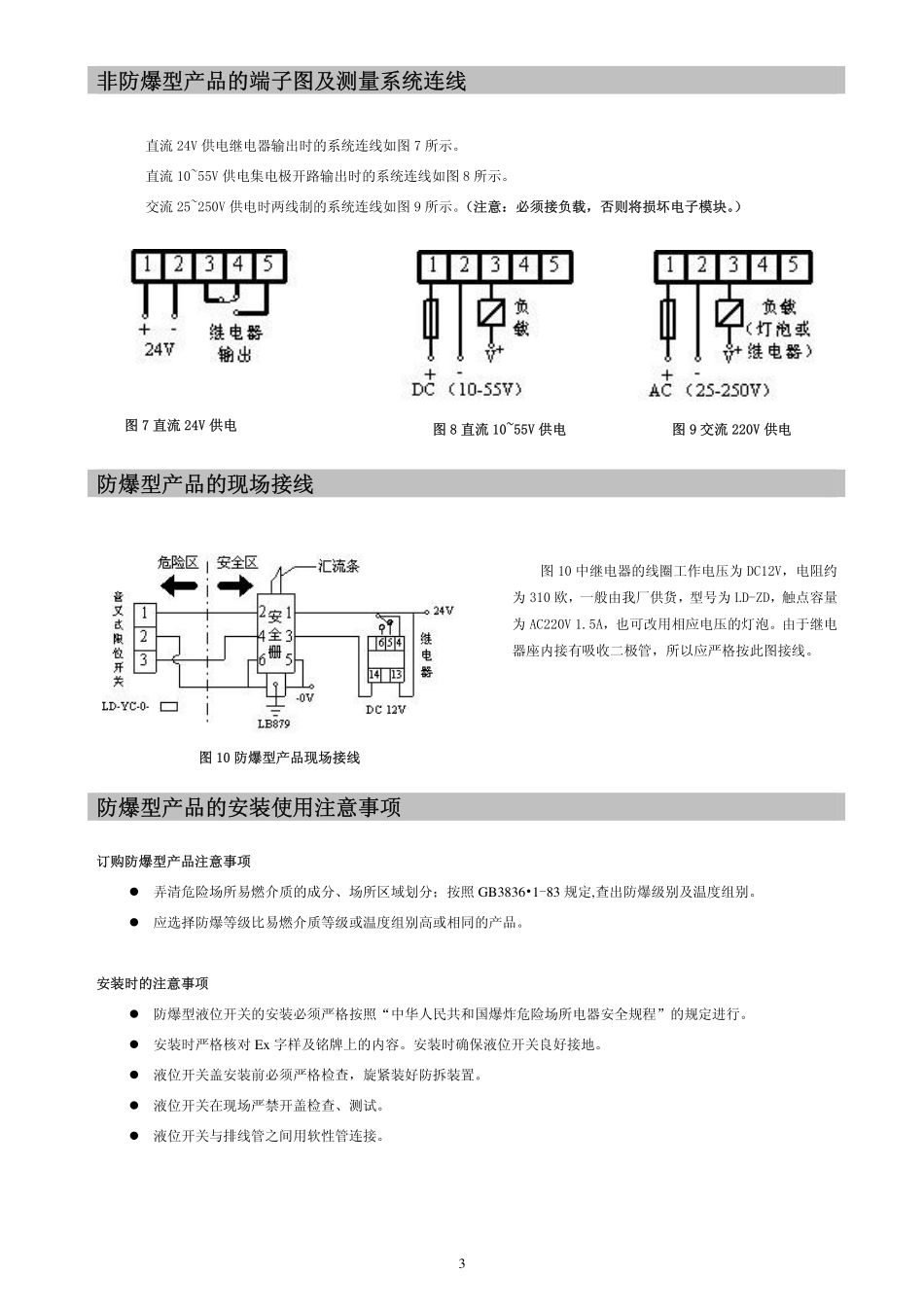

1LD-YC型音叉式液位限位开关使用说明书概述LD-YC型音叉式液位限位开关是一种新型的液位限位开关。音叉由晶体激励产生振动，当音叉被液体浸没时振动频率发生变化，这个频率变化由电子线路检测出来并输出一个开关量。音叉式液位限位开关又被称作“电气浮子”，凡使用浮球液位开关和由于结构、湍流、搅动、气泡、振动等原因导致不能使用浮球液位开关的场合均可使用“电气浮子”。由于音叉液位开关无活动部件，因此无须维护和调整，是浮球液位开关的升级换代产品。本系列产品中的LD-YC-O-□型产品，经国家级仪器仪表防爆安全监督检验站（NEPSI）认可，防爆标志为：iaⅡBT4,防爆合格证号为：GYB97316A，可适用于相应爆炸性危险场所。产品特点应用适应性强被测液体不同的电参数、密度对测量均不产生影响。结垢、搅动、湍流、气泡、振动、中等粘度、高温、高压等恶劣条件对检测也无影响。免于维护由于音叉限位开关的检测过程由电子电路完成，无活动部件，所以一经安装投运便不需要维护。不需调校由于音叉限位开关的检测不受被测介质电参数及密度的影响，所以无论测量何种液体都不需要现场调校。安装方式如图1所示，音叉限位开关可以任何方向安装于液体罐、液体槽上用于液位的上下限位报警或控制，也可以安装于管道上防止泵的无料运行。典型应用对象�自来水、矿泉水�纸浆、胶水、染料�废水、泥浆�酸、碱溶液可产生气体的液体�柴油等危险场所图1安装方式江门市利德电子有限公司广东省江门市江华路江华里116号邮编：(zip)529000电话：+8675031668003379183传真：+867503388669http：//www.leadersensors.comE-mail：leader@leadersensors.com2主要技术指标供电电压�直流24V或10~55V（防爆型用DC24V）�交流25V~250V50Hz工作温度�叉体-40℃~80℃�仪表-20℃~45℃输出方式�直流24V供电时为继电器输出（AC220V1A）�直流10~55V供电时为集电极开路输出（350mA，防爆型产品≤50mA）�交流25~250V供电时为两线制输出（220V，4.4W~77W）功耗�直流供电时0.25W(24V时)�交流供电时1.5W(220V时)本安型�防爆标志：iaⅡBT4�防爆证号：CYB97316A�关联设备：LB879外形尺寸及安装方式外形尺寸图2、图3分别为标准型和延长型的外形尺寸。安装方式�G1管螺纹安装：可配如图4所示平焊法兰。�法兰安装：可配如图6所示带螺纹法兰。�高度可调安装：可配如图5所示滑动套管。图2标准型图3延长型图4平焊法兰图5滑动套管图6带螺纹法兰3非防爆型产品的端子图及测量系统连线直流24V供电继电器输出时的系统连线如图7所示。直流10~55V供电集电极开路输出时的系统连线如图8所示。交流25~250V供电时两线制的系统连线如图9所示。（注意：必须接负载，否则将损坏电子模块。）图7直流24V供电图8直流10~55V供电图9交流220V供电防爆型产品的现场接线图10防爆型产品现场接线图10中继电器的线圈工作电压为DC12V，电阻约为310欧，一般由我厂供货，型号为LD-ZD，触点容量为AC220V1.5A，也可改用相应电压的灯泡。由于继电器座内接有吸收二极管，所以应严格按此图接线。防爆型产品的安装使用注意事项订购防爆型产品注意事项�弄清危险场所易燃介质的成分、场所区域划分；按照GB3836•1-83规定,查出防爆级别及温度组别。�应选择防爆等级比易燃介质等级或温度组别高或相同的产品。安装时的注意事项�防爆型液位开关的安装必须严格按照“中华人民共和国爆炸危险场所电器安全规程”的规定进行。�安装时严格核对Ex字样及铭牌上的内容。安装时确保液位开关良好接地。�液位开关盖安装前必须严格检查，旋紧装好防拆装置。�液位开关在现场严禁开盖检查、测试。�液位开关与排线管之间用软性管连接。4液位限位开关的检验打开限位开关壳盖后，可以看到电子模块上端子、指示灯及调整元件的分布如图11所示。当K向下拨时限位开关作为上限位检测，此时音叉浸入液体时负载通电。K向上拨时限位开关作为下限位检测，此时音叉露出液体时负载通电。限位开关出厂时设置为上限位检测。当LED点亮时指示负载被通电，当LED熄灭时指示负载被断电。仪表开箱后，按说明书接好线上电，（注意：交流两线制时一定要接负载，否则将损坏电子模块。）用手...
