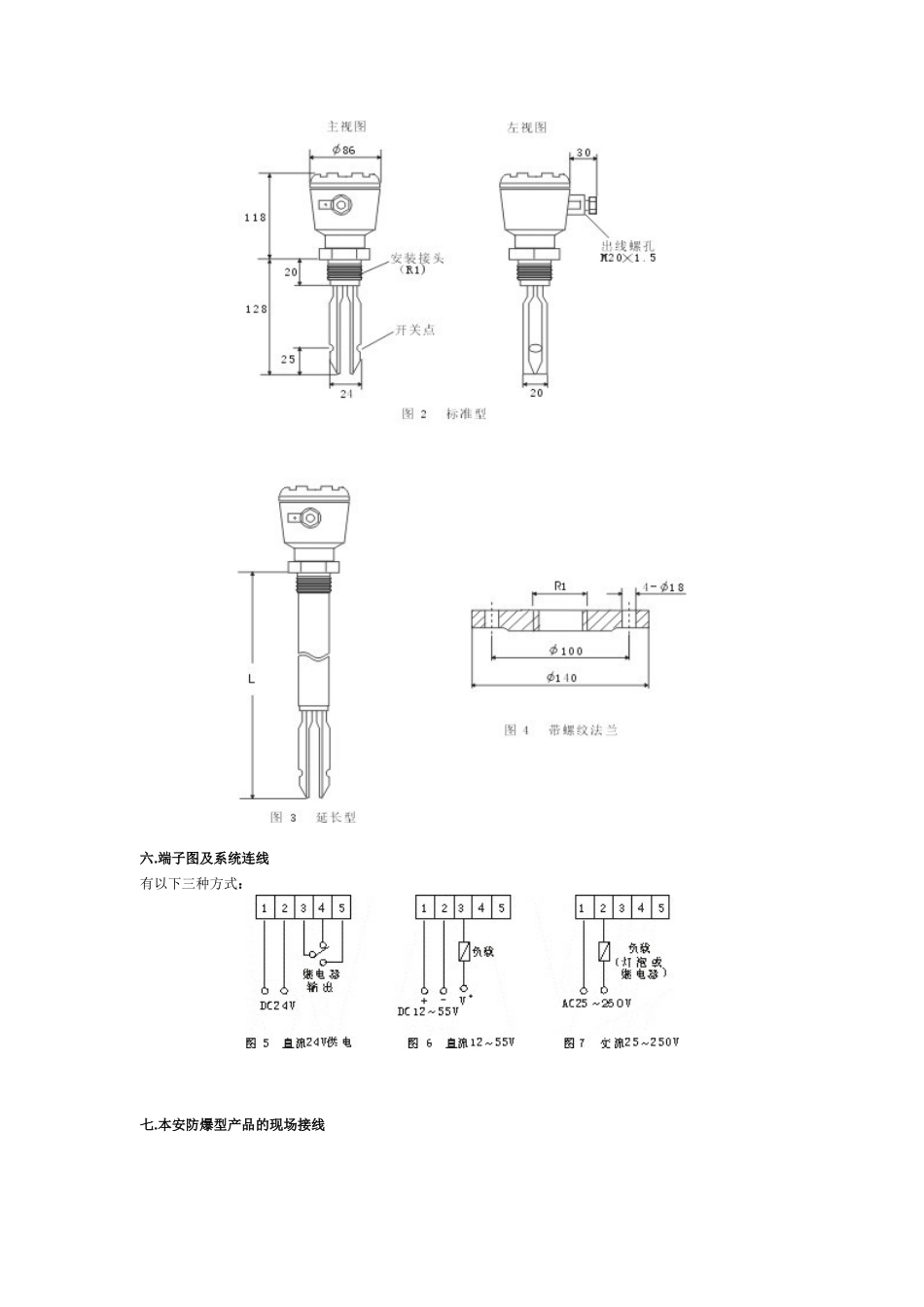

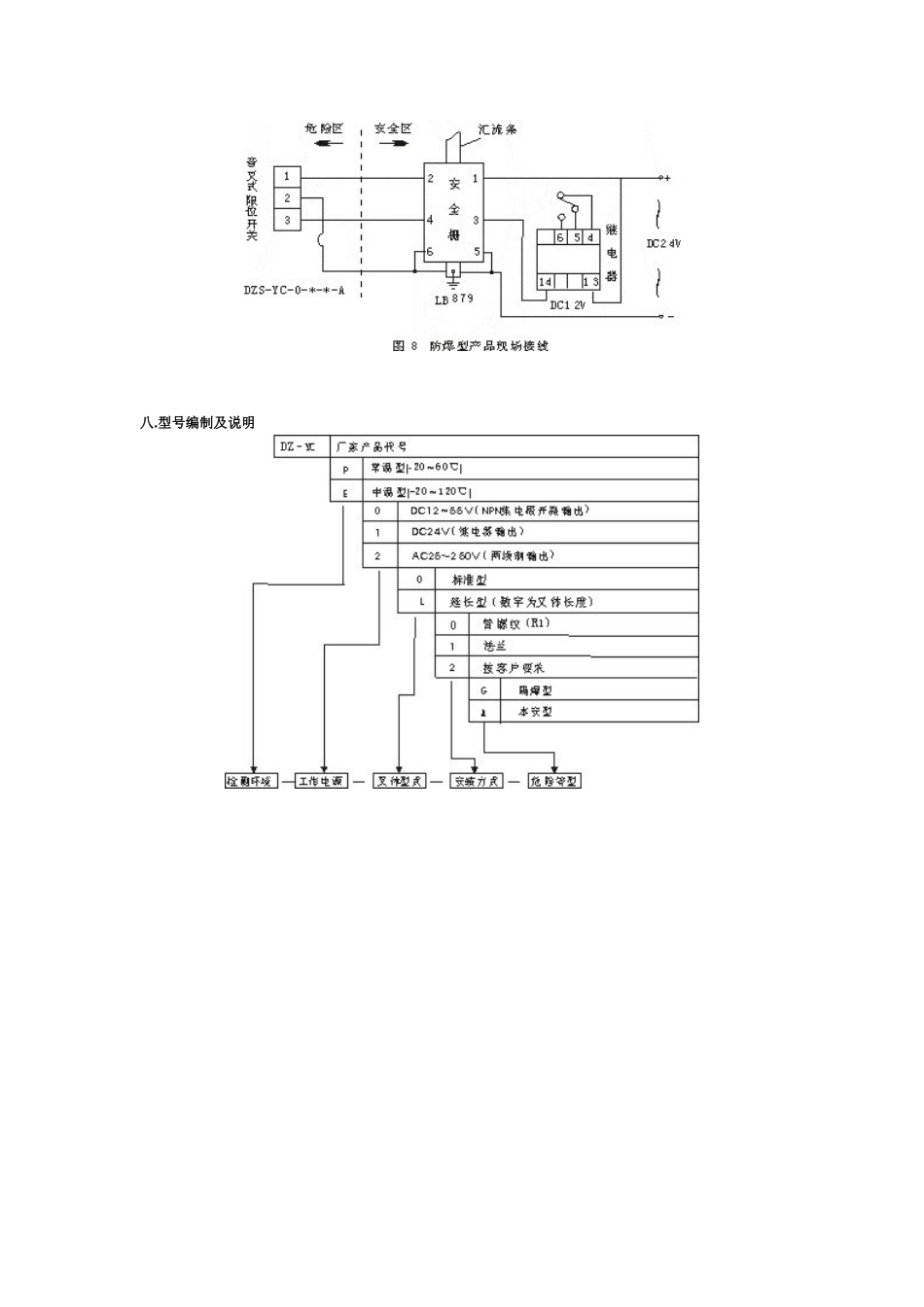

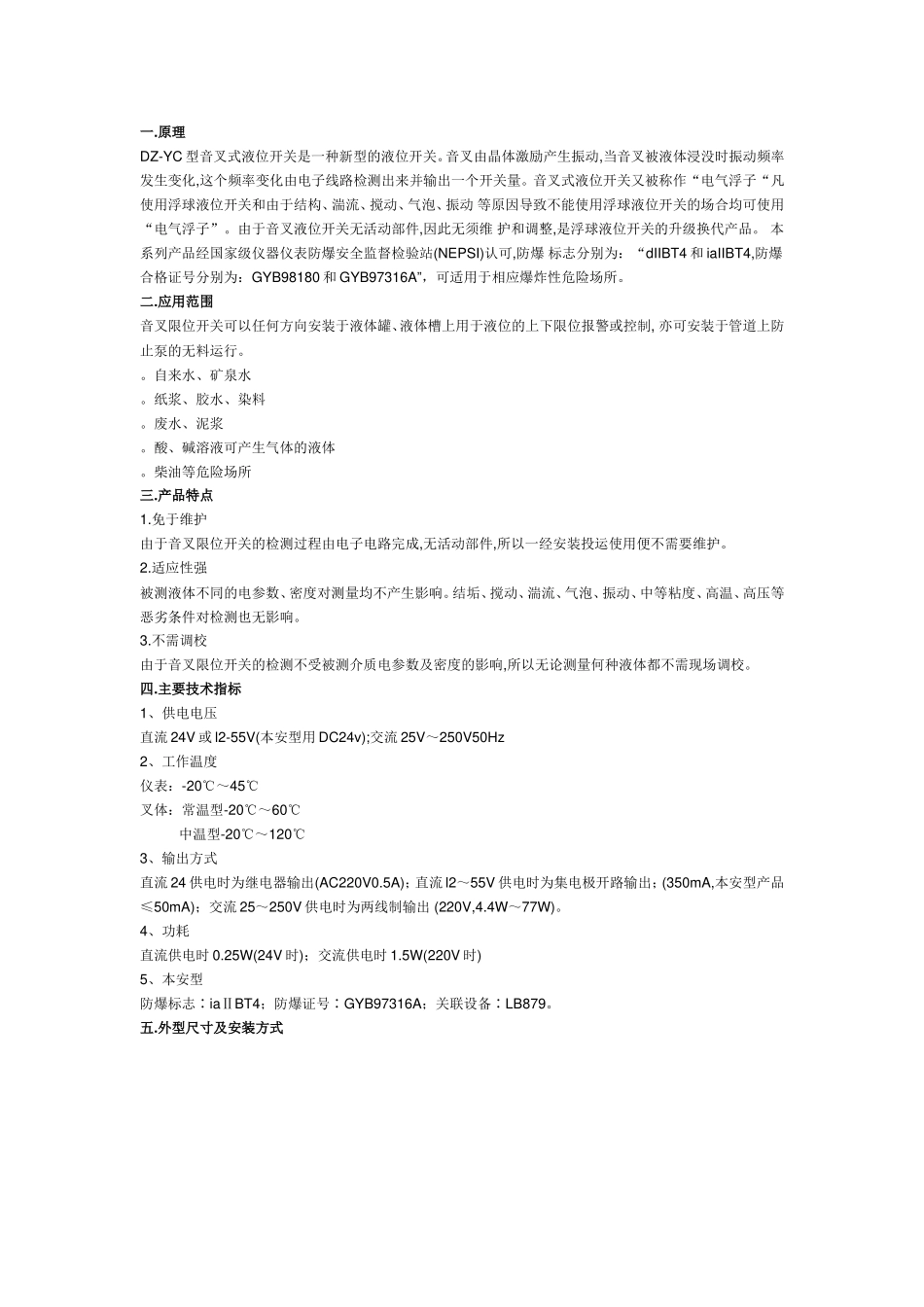

一.原理DZ-YC型音叉式液位开关是一种新型的液位开关。音叉由晶体激励产生振动,当音叉被液体浸没时振动频率发生变化,这个频率变化由电子线路检测出来并输出一个开关量。音叉式液位开关又被称作“电气浮子“凡使用浮球液位开关和由于结构、湍流、搅动、气泡、振动等原因导致不能使用浮球液位开关的场合均可使用“电气浮子”。由于音叉液位开关无活动部件,因此无须维护和调整,是浮球液位开关的升级换代产品。本系列产品经国家级仪器仪表防爆安全监督检验站(NEPSI)认可,防爆标志分别为:“dIIBT4和iaIIBT4,防爆合格证号分别为:GYB98180和GYB97316A”,可适用于相应爆炸性危险场所。二.应用范围音叉限位开关可以任何方向安装于液体罐、液体槽上用于液位的上下限位报警或控制,亦可安装于管道上防止泵的无料运行。。自来水、矿泉水。纸浆、胶水、染料。废水、泥浆。酸、碱溶液可产生气体的液体。柴油等危险场所三.产品特点1.免于维护由于音叉限位开关的检测过程由电子电路完成,无活动部件,所以一经安装投运使用便不需要维护。2.适应性强被测液体不同的电参数、密度对测量均不产生影响。结垢、搅动、湍流、气泡、振动、中等粘度、高温、高压等恶劣条件对检测也无影响。3.不需调校由于音叉限位开关的检测不受被测介质电参数及密度的影响,所以无论测量何种液体都不需现场调校。四.主要技术指标1、供电电压直流24V或l2-55V(本安型用DC24v);交流25V~250V50Hz2、工作温度仪表:-20℃~45℃叉体:常温型-20℃~60℃中温型-20℃~120℃3、输出方式直流24供电时为继电器输出(AC220V0.5A);直流l2~55V供电时为集电极开路输出;(350mA,本安型产品≤50mA);交流25~250V供电时为两线制输出(220V,4.4W~77W)。4、功耗直流供电时0.25W(24V时);交流供电时1.5W(220V时)5、本安型防爆标志∶iaⅡBT4;防爆证号∶GYB97316A;关联设备∶LB879。五.外型尺寸及安装方式六.端子图及系统连线有以下三种方式:七.本安防爆型产品的现场接线八.型号编制及说明
