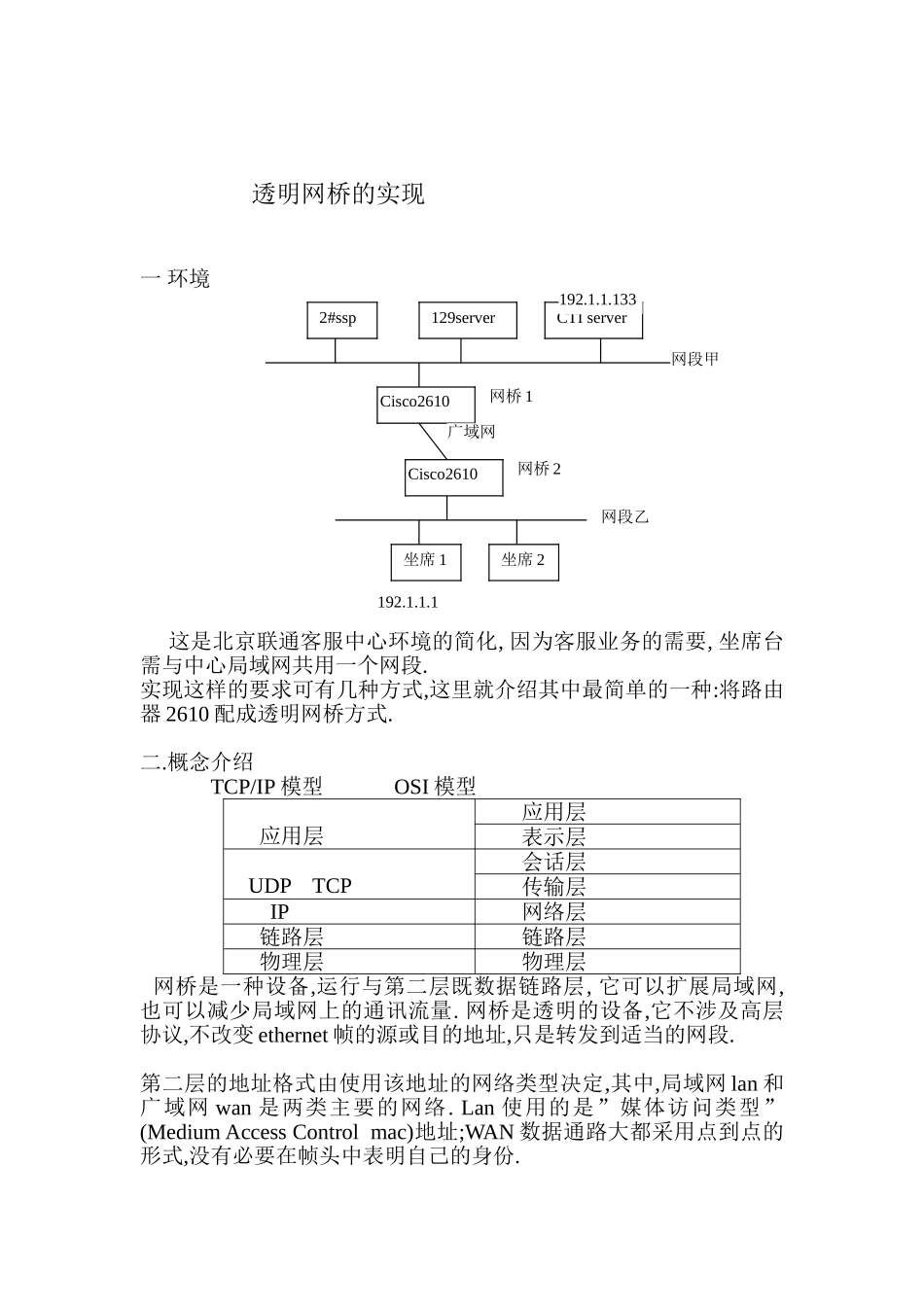

透明网桥的实现一环境这是北京联通客服中心环境的简化,因为客服业务的需要,坐席台需与中心局域网共用一个网段.实现这样的要求可有几种方式,这里就介绍其中最简单的一种:将路由器2610配成透明网桥方式.二.概念介绍TCP/IP模型OSI模型应用层应用层表示层UDPTCP会话层传输层IP网络层链路层链路层物理层物理层网桥是一种设备,运行与第二层既数据链路层,它可以扩展局域网,也可以减少局域网上的通讯流量.网桥是透明的设备,它不涉及高层协议,不改变ethernet帧的源或目的地址,只是转发到适当的网段.第二层的地址格式由使用该地址的网络类型决定,其中,局域网lan和广域网wan是两类主要的网络.Lan使用的是”媒体访问类型”(MediumAccessControlmac)地址;WAN数据通路大都采用点到点的形式,没有必要在帧头中表明自己的身份.2#ssp129serverCisco2610Cisco2610坐席1坐席2广域网CTIserver网桥1网桥2网段乙网段甲192.1.1.133192.1.1.1网桥的工作过程:坐席1要与CTIserver通讯,刚开始,坐席1发的数据帧在网段乙上广播,网桥2lan口收到这个帧,若发现坐席1MAC地址不在自己的桥接表中,则将此帧扩散到wan口,串口将此桥接帧封装成HDLC帧,送到网桥1的wan口,串口将HDLC帧拆封并转发到lan口,再到网段甲上广播,CTIserver收到该帧,作出回应.CTIserver的MAC地址也被加入到两个网桥的网桥表中.下次通讯时,网桥可直接查询自己的网桥表,不再广播.网桥表MAC地址网段0x123433(坐席1)网段甲0x431376(CTIserver)网段乙………..………………网桥是透明的,对相互通信的pc而言,网桥看上去根本不存在,两个物理LAN被作为一个统一的逻辑LAN对待.三配置过程1.router1router1#configterminalrouter1(config)#bridge1protocoldecrouter1(config)#bridge1priority0router1(config)#inte0router1(config-if)#bridge-group1router1(config-if)#exitrouter1(config)#ints0:0router1(config-if)#bridge-group1router1(config-if)#router1(config)#wr2.router2router1#configterminalrouter1(config)#bridge1protocoldecrouter1(config)#inte0router1(config-if)#bridge-group1router1(config-if)#exitrouter1(config)#ints0:0router1(config-if)#bridge-group1router1(config-if)#router1(config)#wr要点:1.两台路由器的e0,s0口都在一个网桥组中2.使用同样的生成树协议:DEC,生成树协议是为了网桥冗余容错设计的,有DEC,IEEE两种标准,选择任意一种都行,只要各接口选择保持一致就可以了.3设立一根桥接,是为了防止网桥容错时数据帧在网桥间死循环,多个路由器中只能设定一台.用bridgepriority命令,把它的桥接优先级设为0四调试方法router#showbridgegroup/显示路由器已配置哪些桥组,以及各桥组成员分别是哪些接口.Router1#showbridgegroupBridgeGroup1isrunningrheDECcompatibleSpanningTreeprotocolPort2(etherbet0)ofbridgegroup1isforwardongPort3(serial0)ofbridgegroup1isforwardongrouter#showbridgeRouter1#showbridgeTotalof300stationblocks,291freeCodes:P-permanents,S-selfBridgegroup1:Addressactioninterfaceagerxcouttxcout00a0.c996.eef7forwardethernet003100a0.c9dd.1804forwardethernet0110……………………………..BridgeGroup1isrunningrheDECcompatibleSpanningTreeprotocolPort2(etherbet0)ofbridgegroup1isforwardongPort3(serial0)ofbridgegroup1isforwardong五使用范围此方法也可使用于远程维护,集中记费等远程管理环境.彭亦辉6/19
