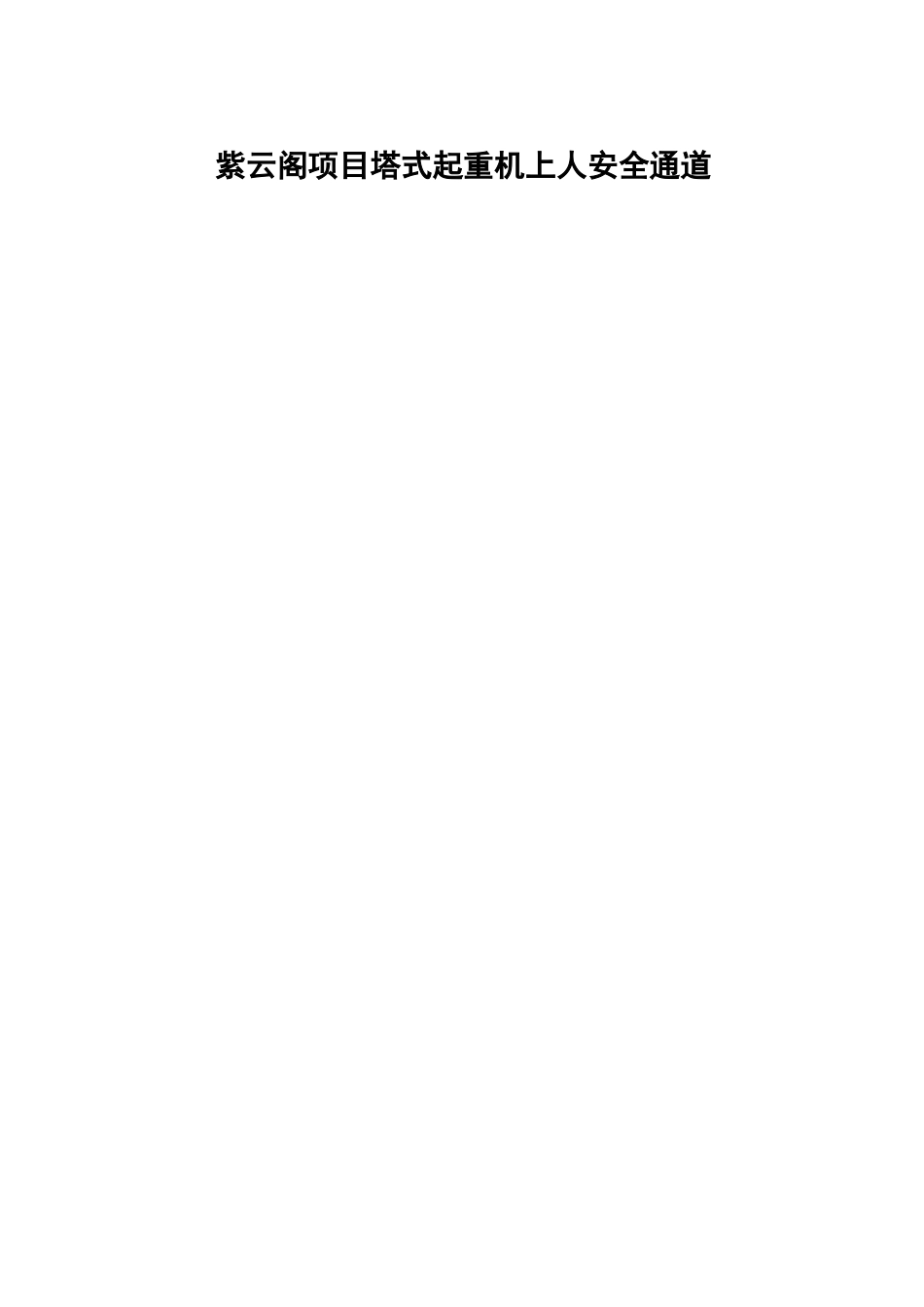

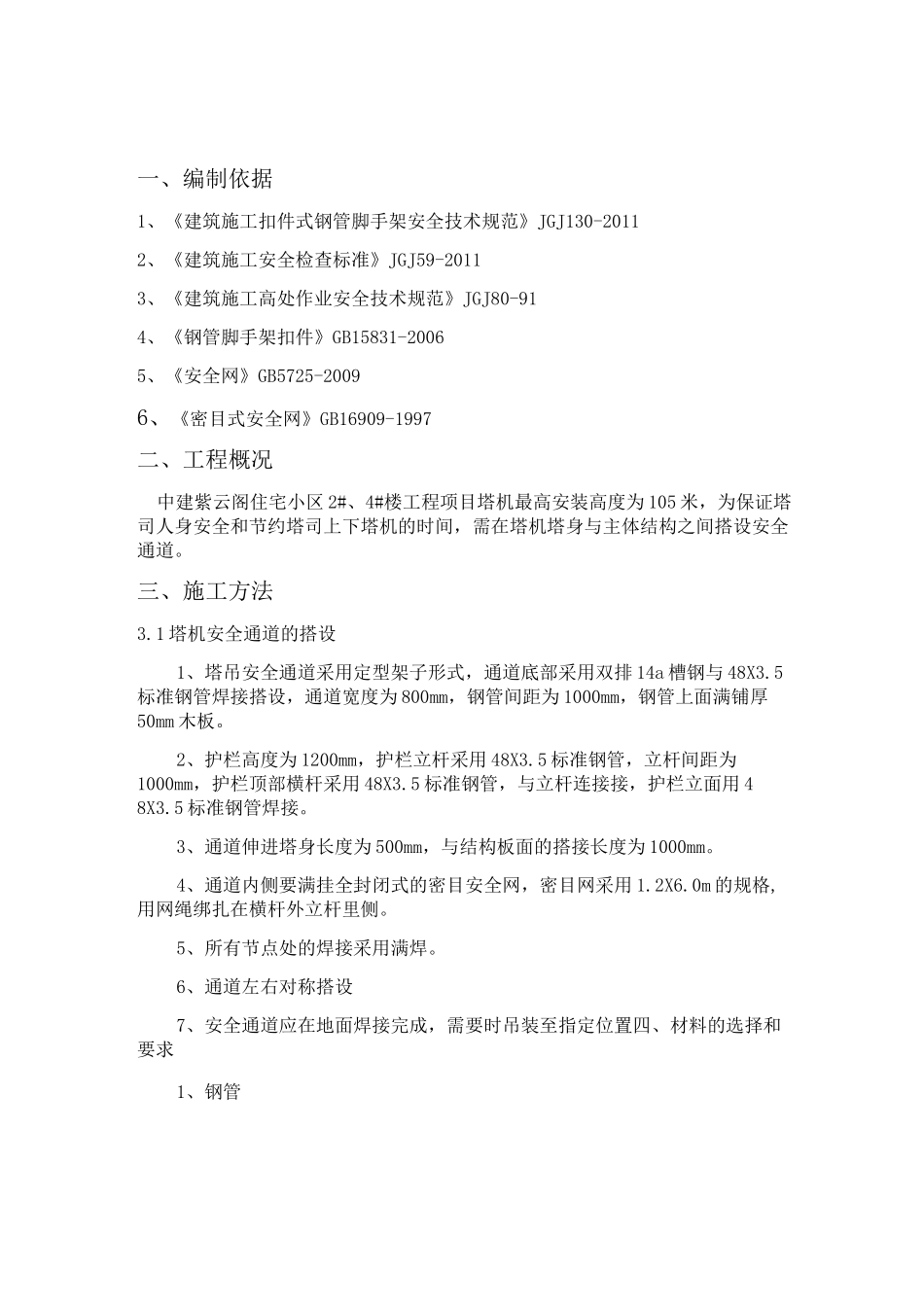

紫云阁项目塔式起重机上人安全通道—、编写依据3二工程概况3三、施工方法3四、材料要求3五、安全文明施工4六、文明施工要求………………………………………………………………5一、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑施工安全检查标准》JGJ59-20113、《建筑施工高处作业安全技术规范》JGJ80-914、《钢管脚手架扣件》GB15831-20065、《安全网》GB5725-20096、《密目式安全网》GB16909-1997二、工程概况中建紫云阁住宅小区2#、4#楼工程项目塔机最高安装高度为105米，为保证塔司人身安全和节约塔司上下塔机的时间，需在塔机塔身与主体结构之间搭设安全通道。三、施工方法3.1塔机安全通道的搭设1、塔吊安全通道采用定型架子形式，通道底部采用双排14a槽钢与48X3.5标准钢管焊接搭设，通道宽度为800mm，钢管间距为1000mm，钢管上面满铺厚50mm木板。2、护栏高度为1200mm，护栏立杆采用48X3.5标准钢管，立杆间距为1000mm，护栏顶部横杆采用48X3.5标准钢管，与立杆连接接，护栏立面用48X3.5标准钢管焊接。3、通道伸进塔身长度为500mm，与结构板面的搭接长度为1000mm。4、通道内侧要满挂全封闭式的密目安全网，密目网采用1.2X6.0m的规格,用网绳绑扎在横杆外立杆里侧。5、所有节点处的焊接采用满焊。6、通道左右对称搭设7、安全通道应在地面焊接完成，需要时吊装至指定位置四、材料的选择和要求1、钢管1）钢管选用外径48mm，壁厚3.0mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2）、凡是腐朽、扭曲、破裂的木模板不得使用。3）、搭设通道前应进行保养，除锈并统一涂色，颜色力求环境美观。2、安全网1）、安全网采用密目式安全网颜色应满足环境效果要求，要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。3、扣件1）扣件材质应符合GB15831-2006《钢管脚手架扣件》的规定，扣件严禁使用不合格，无出厂合格证，变形、锈蚀的扣件。2）、扣件活动部位应灵活转动，与钢管的贴面接触良好，扣件夹紧钢管时开口处最小距离应不小于5mm。3）、扣件不应有气孔、裂纹、砂眼等其他影响使用的缺陷，并将影响外观的沙土、毛刺、氧化皮等清除干净。4、脚手板1）、选用厚度大于50mm的衫、松木质板，长2000mm-6000mm，宽200mm；其材质应符合现行国家标准《结构设计规范》GBJ5中的2级材质的规定。两头用8#铅丝打箍两道；腐朽、劈裂等不符合一等材质的脚手板禁止使用。5、槽钢以及钢管的强度和尺寸要满足要求。五、安全施工措施1、所使用槽钢及配件要严格检查，禁止使用规格不符或质量不合格的配件。2、塔吊通道搭设人员必须由专业人员搭设，操作人员必须持证上岗。3、高空作业施工人员必须戴好安全带、安全帽。禁止穿拖鞋、凉鞋施工。4、脚手板要铺平铺稳，端头要焊接固定。5、任何人员不得随意拆除塔吊通道上的各种管件。6、架上施工人员要注意自我保护和他人的安全，避免发生闪失和落物。7、严禁在架上嬉闹和坐在栏杆等不安全处休息。8、通道使用人员在工作前，要先检查有无影响安全作业的问题存在，在排除安全隐患后方可使用。六、文明施工要求根据高空施工的特殊性，结合公司职业健康安全管理手册、程序文件，要求施工时做到：1、进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。2、进入施工现场的人员要爱护场内的各种设施和标识牌，不得随意拆除和移动标识牌。3、搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证。凡有高血压、贫血病的、心脏病及其他不适宜高空作业者，一律不得上脚手架操作。4、验收合格后任何人不得擅自拆改通道，如需作局部拆改时，须经技术部同意后由架子工操作。5、不得在通道上堆载施工材料，严禁任意悬挂起重设备。6、现场焊接节点时，派专职人员做好防火工作，配备料斗，防止火星和切割物溅落。7、施工人员严禁凌空抛掷杆件、物料及其他，材料、工具用滑...
