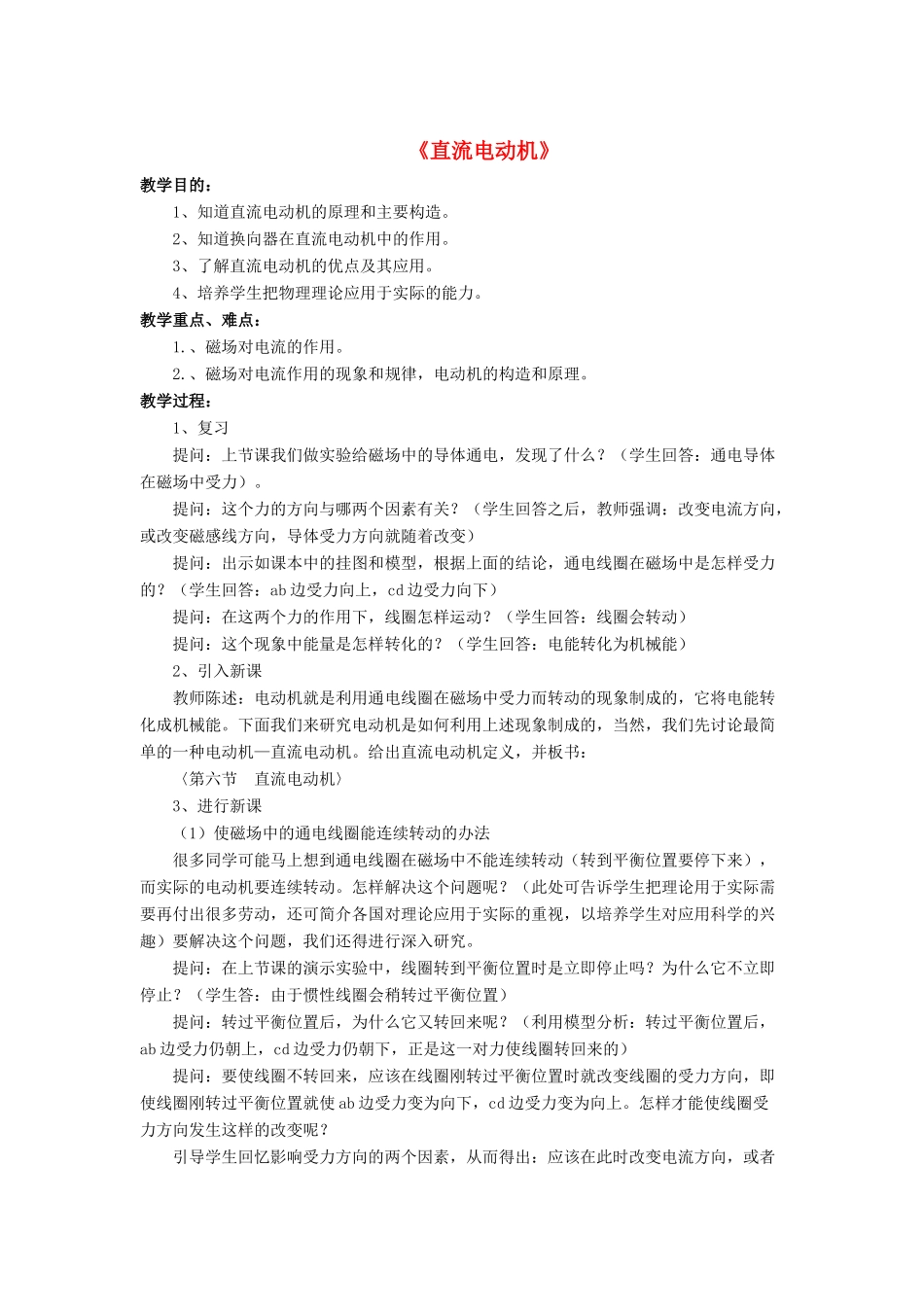

《直流电动机》教学目的：1、知道直流电动机的原理和主要构造。2、知道换向器在直流电动机中的作用。3、了解直流电动机的优点及其应用。4、培养学生把物理理论应用于实际的能力。教学重点、难点：1.、磁场对电流的作用。2.、磁场对电流作用的现象和规律，电动机的构造和原理。教学过程：1、复习提问：上节课我们做实验给磁场中的导体通电，发现了什么？（学生回答：通电导体在磁场中受力）。提问：这个力的方向与哪两个因素有关？（学生回答之后，教师强调：改变电流方向，或改变磁感线方向，导体受力方向就随着改变）提问：出示如课本中的挂图和模型，根据上面的结论，通电线圈在磁场中是怎样受力的？（学生回答：ab边受力向上，cd边受力向下）提问：在这两个力的作用下，线圈怎样运动？（学生回答：线圈会转动）提问：这个现象中能量是怎样转化的？（学生回答：电能转化为机械能）2、引入新课教师陈述：电动机就是利用通电线圈在磁场中受力而转动的现象制成的，它将电能转化成机械能。下面我们来研究电动机是如何利用上述现象制成的，当然，我们先讨论最简单的一种电动机—直流电动机。给出直流电动机定义，并板书：〈第六节直流电动机〉3、进行新课（1）使磁场中的通电线圈能连续转动的办法很多同学可能马上想到通电线圈在磁场中不能连续转动（转到平衡位置要停下来），而实际的电动机要连续转动。怎样解决这个问题呢？（此处可告诉学生把理论用于实际需要再付出很多劳动，还可简介各国对理论应用于实际的重视，以培养学生对应用科学的兴趣）要解决这个问题，我们还得进行深入研究。提问：在上节课的演示实验中，线圈转到平衡位置时是立即停止吗？为什么它不立即停止？（学生答：由于惯性线圈会稍转过平衡位置）提问：转过平衡位置后，为什么它又转回来呢？（利用模型分析：转过平衡位置后，ab边受力仍朝上，cd边受力仍朝下，正是这一对力使线圈转回来的）提问：要使线圈不转回来，应该在线圈刚转过平衡位置时就改变线圈的受力方向，即使线圈刚转过平衡位置就使ab边受力变为向下，cd边受力变为向上。怎样才能使线圈受力方向发生这样的改变呢？引导学生回忆影响受力方向的两个因素，从而得出：应该在此时改变电流方向，或者改变磁感线方向。进一步引导学生分析：改变磁感线方向就是要及时交换磁极，显然这不容易做到；实际的直流电动机是靠及时改变电流方向来改变受力方向的。板书：〈1、使磁场中的通电线圈连续转动，就要每当线圈刚转过平衡位置，就改变一次电流方向。〉（2）换向器提问：怎样才能使线圈刚转过平衡位置时就及时改变电流方向呢？让学生想办法并开展讨论，教师下去了解学生的情况并鼓励和指导。教师出示：两个半圆铝环和电刷，指出：靠这两样东西就可以解决问题。待学生思考片刻，教师出示已准备的与课本图12—12相似的模型，说明铝环与线圈的连接情况和铝环与电刷的配合过程。引出换向器的概念并板书：〈2、换向器的作用：当线圈刚转过平衡位置时，换向器能自动改变线圈中电流的方向，从而改变线圈受力方向，使线圈连续转动。〉让学生仔细观察课本图14-47，进一步弄清楚线圈转动过程，重点是甲图和丙图，回答教师填空式的提问：甲图：电流方向是a→b→c→d，受力方向是ab边受力向上，cd边受力向下，转动方向是顺时针。丙图：电流方向是d→c→b→a，受力方向是ab边受力向下，cd边受力向上，转动方向是顺时针。（3）直流电动机的构造出示：直流电动机，介绍主要构造：磁极、线圈、换向器、电刷。板书：〈3、直流电动机的构造〉演示：给直流电动机通电转动，提高学生兴趣（若时间不允许，可省些演示）。告诉学生：下节课同学们将自己装一台小直流电动机，进一步弄清楚它的有关知识。
