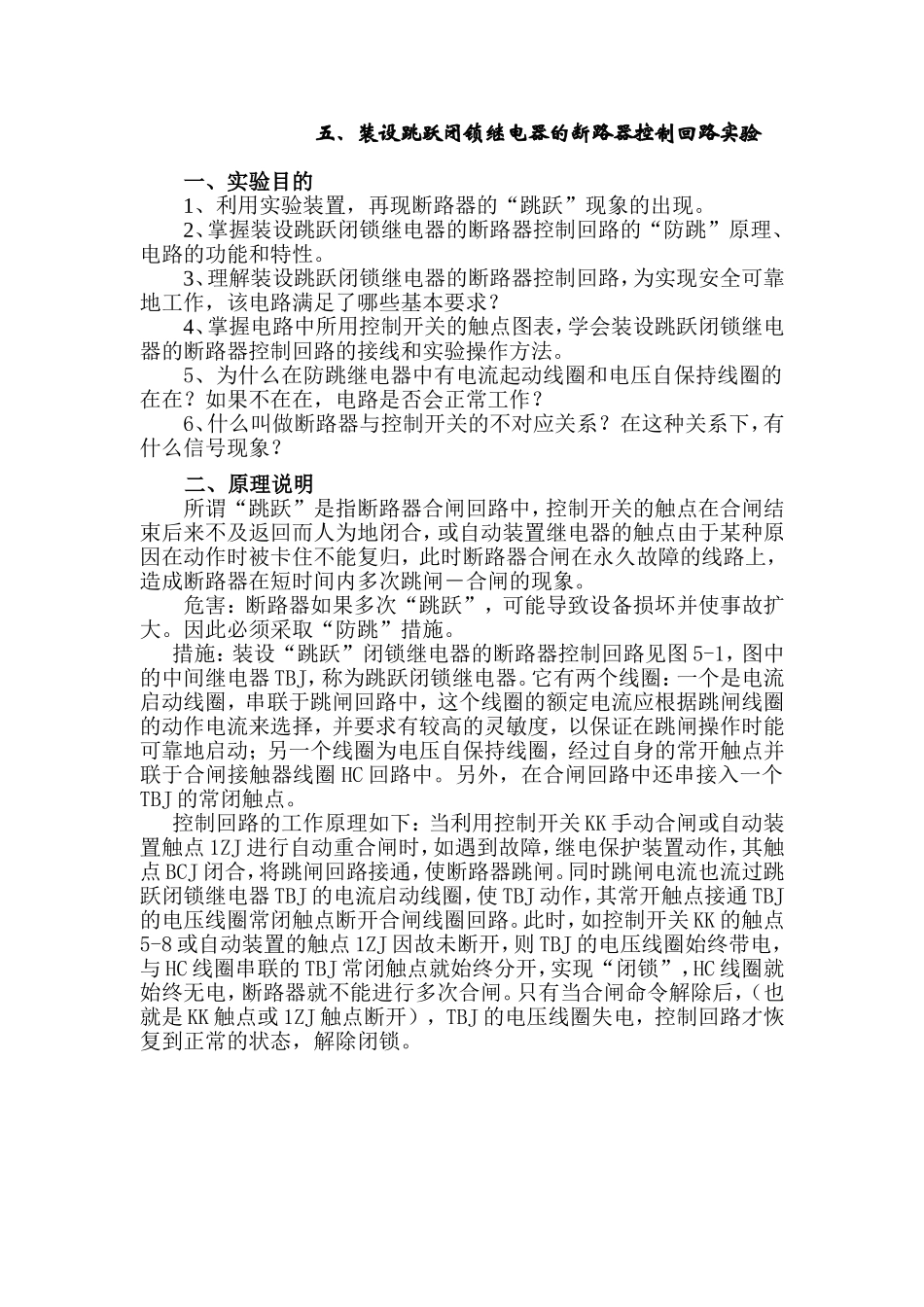

五、装设跳跃闭锁继电器的断路器控制回路实验一、实验目的1、利用实验装置，再现断路器的“跳跃”现象的出现。2、掌握装设跳跃闭锁继电器的断路器控制回路的“防跳”原理、电路的功能和特性。3、理解装设跳跃闭锁继电器的断路器控制回路，为实现安全可靠地工作，该电路满足了哪些基本要求？4、掌握电路中所用控制开关的触点图表，学会装设跳跃闭锁继电器的断路器控制回路的接线和实验操作方法。5、为什么在防跳继电器中有电流起动线圈和电压自保持线圈的在在？如果不在在，电路是否会正常工作？6、什么叫做断路器与控制开关的不对应关系？在这种关系下，有什么信号现象？二、原理说明所谓“跳跃”是指断路器合闸回路中，控制开关的触点在合闸结束后来不及返回而人为地闭合，或自动装置继电器的触点由于某种原因在动作时被卡住不能复归，此时断路器合闸在永久故障的线路上，造成断路器在短时间内多次跳闸－合闸的现象。危害：断路器如果多次“跳跃”，可能导致设备损坏并使事故扩大。因此必须采取“防跳”措施。措施：装设“跳跃”闭锁继电器的断路器控制回路见图5-1，图中的中间继电器TBJ，称为跳跃闭锁继电器。它有两个线圈：一个是电流启动线圈，串联于跳闸回路中，这个线圈的额定电流应根据跳闸线圈的动作电流来选择，并要求有较高的灵敏度，以保证在跳闸操作时能可靠地启动；另一个线圈为电压自保持线圈，经过自身的常开触点并联于合闸接触器线圈HC回路中。另外，在合闸回路中还串接入一个TBJ的常闭触点。控制回路的工作原理如下：当利用控制开关KK手动合闸或自动装置触点1ZJ进行自动重合闸时，如遇到故障，继电保护装置动作，其触点BCJ闭合，将跳闸回路接通，使断路器跳闸。同时跳闸电流也流过跳跃闭锁继电器TBJ的电流启动线圈，使TBJ动作，其常开触点接通TBJ的电压线圈常闭触点断开合闸线圈回路。此时，如控制开关KK的触点5-8或自动装置的触点1ZJ因故未断开，则TBJ的电压线圈始终带电，与HC线圈串联的TBJ常闭触点就始终分开，实现“闭锁”，HC线圈就始终无电，断路器就不能进行多次合闸。只有当合闸命令解除后，（也就是KK触点或1ZJ触点断开），TBJ的电压线圈失电，控制回路才恢复到正常的状态，解除闭锁。表5-2LW2—Z—1a、4、6a、40、20/F8控制开关触点图表三、实验设备序号设备名称使用仪器名称数量1ZB01断路器触点及控制回路模拟箱1只2ZB02LD，HD信号灯各1只3DZB01直流操作电源1路4ZB06光字牌4个5ZB12DS－22时间继电器1只6ZB14DZ－31Β中间继电器1只DZB－14Β跳跃闭锁继电器1只7ZB17DX－9信号继电器1只8ZB18ZC－23冲击继电器1只SB按钮开关1只9ZB31直流数字电压、电流表各1只10DZB01－2万能转换开关LW2—Z—1a、4、6a、40、20/F81只11DZB01－1SB按钮开关1只43121243R1R2123456四、实验步骤和操作过程1、根据跳跃闭锁继电器、信号指示灯、跳闸线圈合闸线圈、直流接触器的工作技术参数选择操作电源电压（本实验装置选用直流220V操作电源）。2、按图5-1“装设跳跃闭锁继电器的断路器控制回路”进行安装接线。3、检查上述接线的正确性，确定无误后，接入电源进行控制回路操作试验，通过操作与观察，深入理解装设跳跃闭锁继电器同时具有灯光监视的断路器控制回路的工作原理、电路中各元器件及接点的作用。4、断路器的控制操作过程①合闸状态前题条件：断路器处于合闸状态,属于“非常态”，它相应的辅助常闭触点QF1-2断开，辅助常开触点QF3-4闭合；相应的控制开关KK手柄在“合闸后”位置的，从表5-2中可查相应的触点1-3、9-10、13-16和17-19触点闭合。分析过程：由前题条件可知，从图5-1的电路图中，有电路：220V(+)-1FU-KK16-13-红灯HD-电阻R2-TBJ的电流线圈-QF3-4-TQ线圈-2FU-220V(-)组成回路；由于TQ线圈及TBJ电流线圈的电阻远小于HD和附加电阻的电阻，回路中的电压大部分降落在红灯HD和附加电阻R2上，使红灯HD发出平光。TQ跳闸线圈中虽有电流流过，但电流很小，电磁力不足以将操作机构脱扣，断路器不会跳闸。同理TBJ同样也不会动作。由以上的分析过程可知，电路中红灯HD发出平光，一方面指示断路器在合闸位置，另一方面表示跳闸线圈回路完好。运行中如果红灯熄灭，就表明跳...
