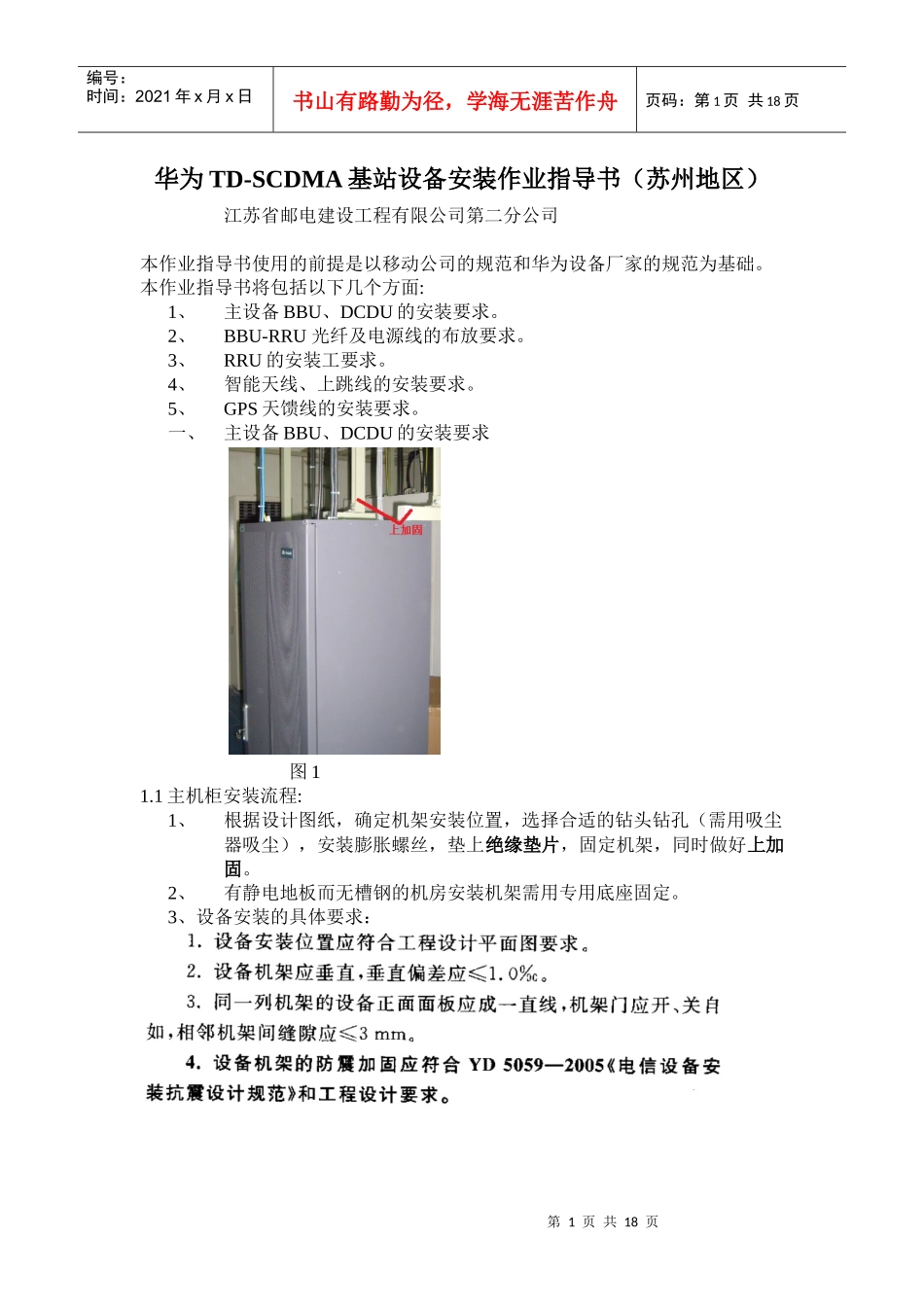

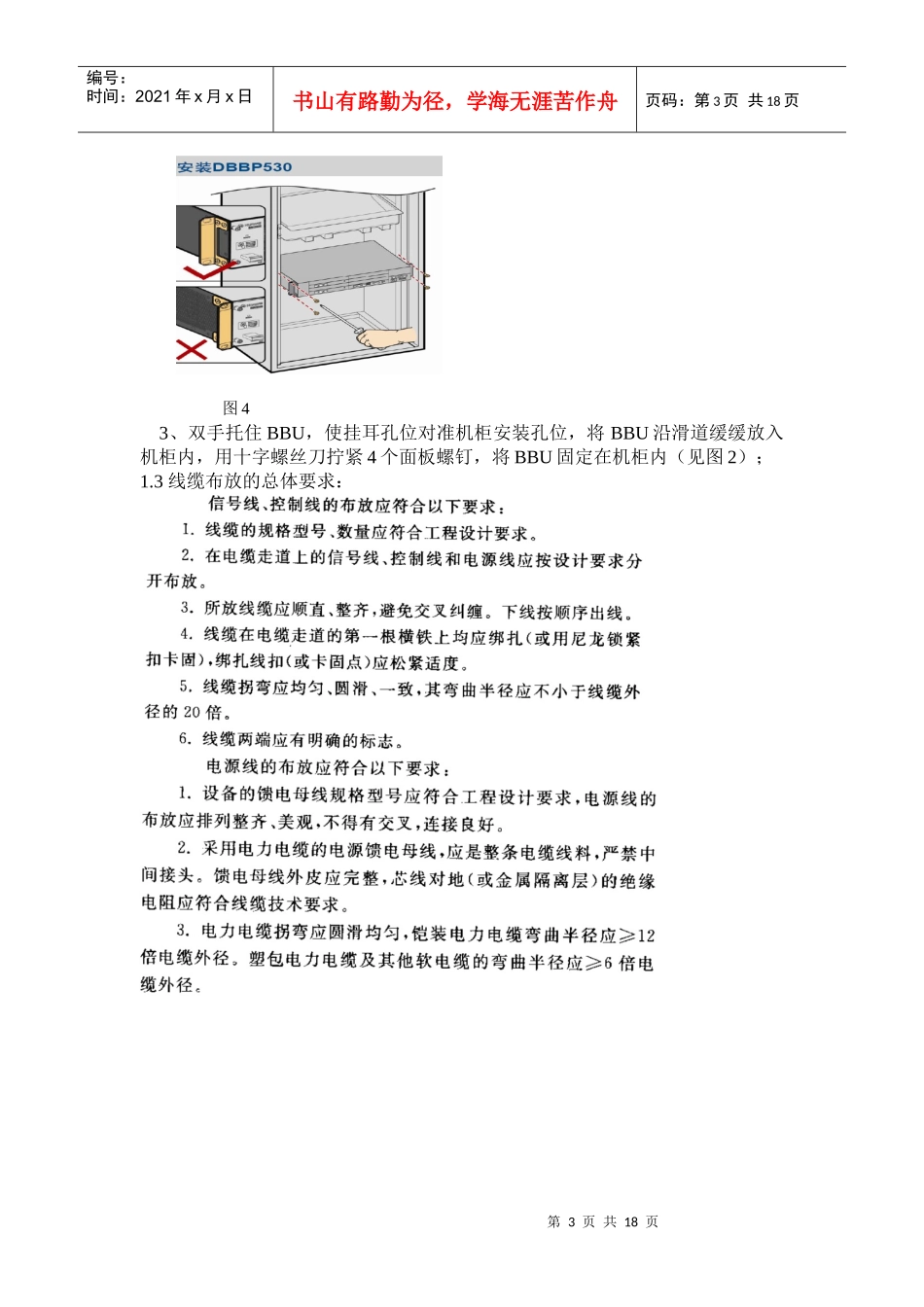

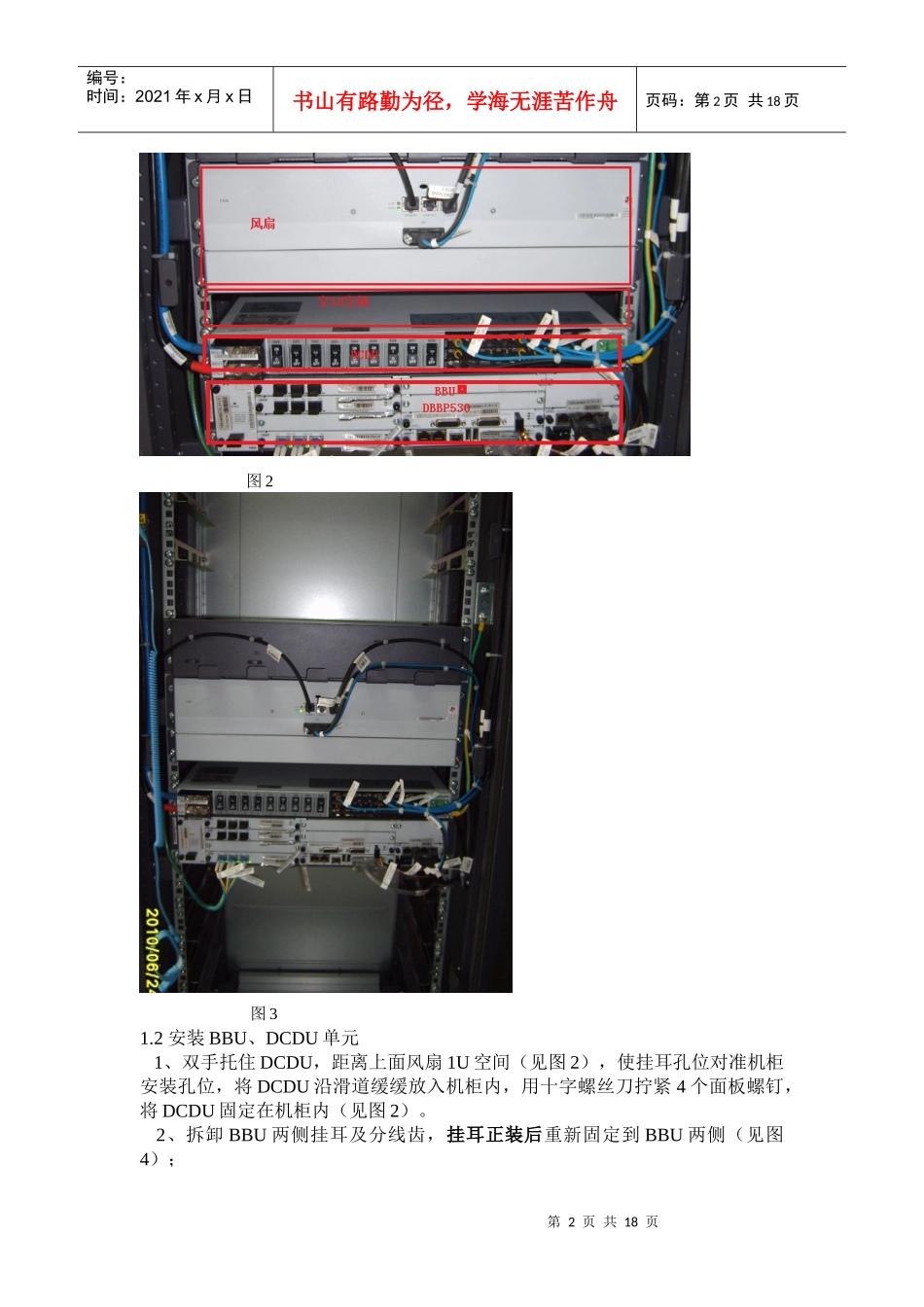

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页华为TD-SCDMA基站设备安装作业指导书（苏州地区）江苏省邮电建设工程有限公司第二分公司本作业指导书使用的前提是以移动公司的规范和华为设备厂家的规范为基础。本作业指导书将包括以下几个方面:1、主设备BBU、DCDU的安装要求。2、BBU-RRU光纤及电源线的布放要求。3、RRU的安装工要求。4、智能天线、上跳线的安装要求。5、GPS天馈线的安装要求。一、主设备BBU、DCDU的安装要求图11.1主机柜安装流程:1、根据设计图纸，确定机架安装位置，选择合适的钻头钻孔（需用吸尘器吸尘），安装膨胀螺丝，垫上绝缘垫片，固定机架，同时做好上加固。2、有静电地板而无槽钢的机房安装机架需用专用底座固定。3、设备安装的具体要求：第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页图2图31.2安装BBU、DCDU单元1、双手托住DCDU，距离上面风扇1U空间（见图2），使挂耳孔位对准机柜安装孔位，将DCDU沿滑道缓缓放入机柜内，用十字螺丝刀拧紧4个面板螺钉，将DCDU固定在机柜内（见图2）。2、拆卸BBU两侧挂耳及分线齿，挂耳正装后重新固定到BBU两侧（见图4）；第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页图43、双手托住BBU，使挂耳孔位对准机柜安装孔位，将BBU沿滑道缓缓放入机柜内，用十字螺丝刀拧紧4个面板螺钉，将BBU固定在机柜内（见图2）；1.3线缆布放的总体要求：第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页1.4主机柜的出线及建议走线路由:（见图5）1、机架的接地线，采用16mm²黄绿线。2、DCDU使用6mm²黄绿线与主机架进行接地复接。3、DCDU的一路输入直流-48V25mm²蓝黑电源线(蓝线--48V,黑线-0V)。4、风扇电源线连接。5、传输线。6、GPS下跳线。7、防雷告警线。8、标签。9、螺栓紧固必须正确使用平垫、弹垫，螺丝必须上紧。图51.4.1安装机架保护地（连接机架电源线前，必须先做好接地保护；设备加电前，所有开关置于关闭OFF状态）A、保护地线按照正确的走线路由，布放到室内接地排并完成安装。C、DCDU的接地线在机架上与机架的接地线复接。1.4.2DCDU使用6mm²黄绿线与主机架进行复接。1.4.3安装DCDU输入电源线A、使用十字螺丝刀拆卸DCDU电源输入接线端子座上的防护罩；B、把电源线的OT端子安装于接线端子座的相应接线孔。-48V蓝色电源线安装于标识为NEG(-)的端子上，GND黑色线安装于标识为RTN(+)的端子上（黑+、蓝-）；第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页C、安装DCDU电源输入接线端子座防护罩；D、布放DCDU输入电源线，另一端布放到机房室内配电柜63A熔丝或空开位置处。E、安装电源柜侧设计位置的1路-48V电源线到开关电源的一次下电63A熔丝或空开上；图6图7注意点：1、使用活动扳手安装电源柜侧电源线时，操作工具需做好绝缘措施；安装-48V电源线时，扳手不可碰及电源柜机壳或相邻的GND端子，以免造成短路。2、正确连接电源线，不能接反或短路。1.3.4安装传输线1、如现场使用2M线，则：A、将现场配发多余的E1接头与右侧支架走线的E1线缆一起绑扎固定。B、将E1线的DB26连接器连接BBU的WMPT板上标识为E1/T1的接口；C、将E1线的DDF端通过室内安装架的右侧走线槽布放到安装架背侧，拉直固定在机房垂直走线架；D、走线架上布放绑扎整齐E1线缆，E1线的DDF端引至客户侧传输DDF架处；2、如现场使用光纤，则：布放要求跟2M线相同，注意光纤的保护，另一端布放至指定位置。1.3.5安装GPS下跳线(星卡线)A、将星卡时钟线一端固定在BBU的WMPT板GPS接口上，另一端固定在第6页共18页第5页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共18页机架侧垂直走线架上；B、沿机架绑线桥固定星卡时钟线；C、机架内部星卡线转接GPS馈线，转接处需与设备做好绝缘处理；图8D、将GPS室内防雷器固定在机房内靠近馈线窗1米内。避雷器放置在走线架两档间，不得跟走线架接触。图91.3....
