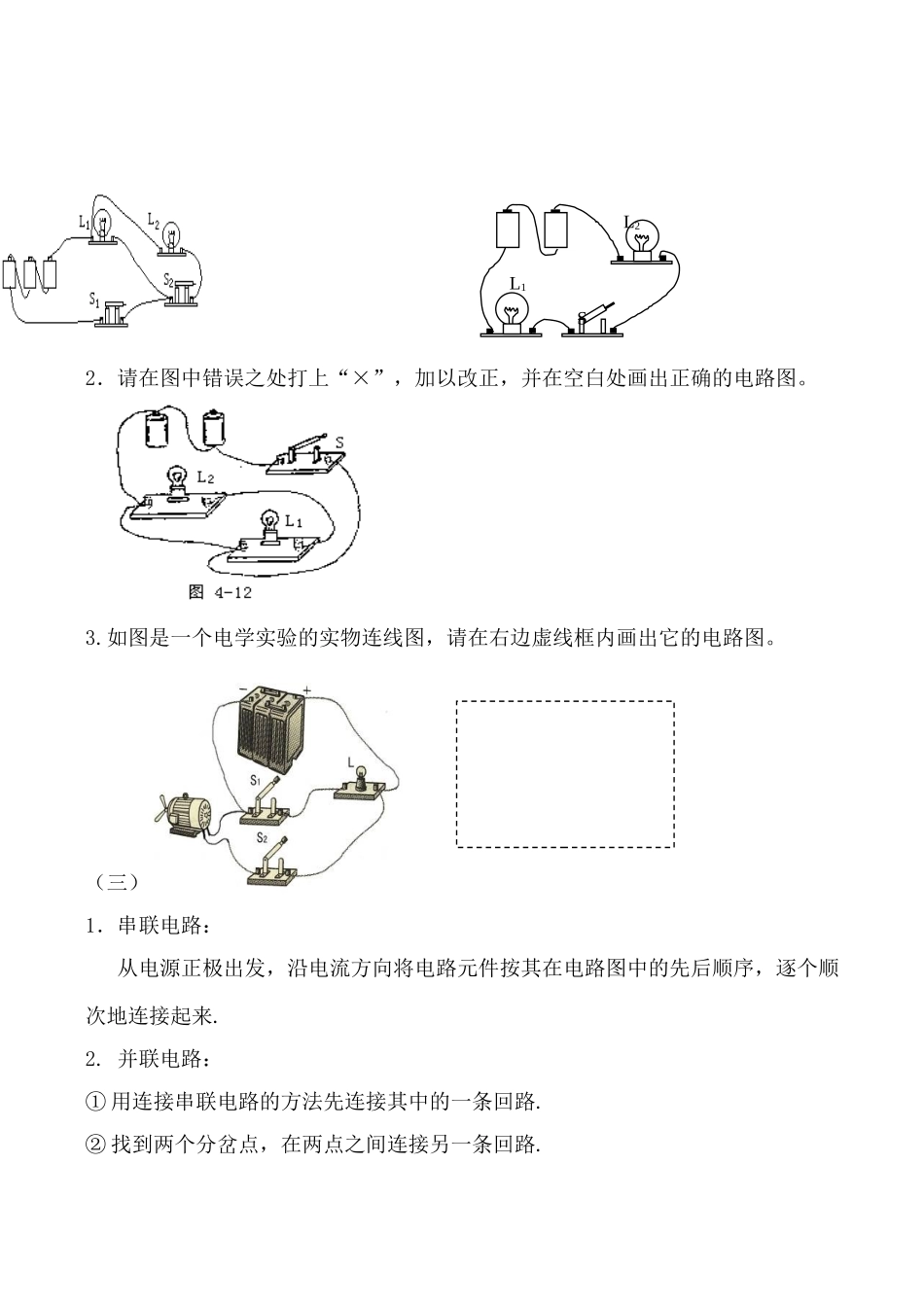

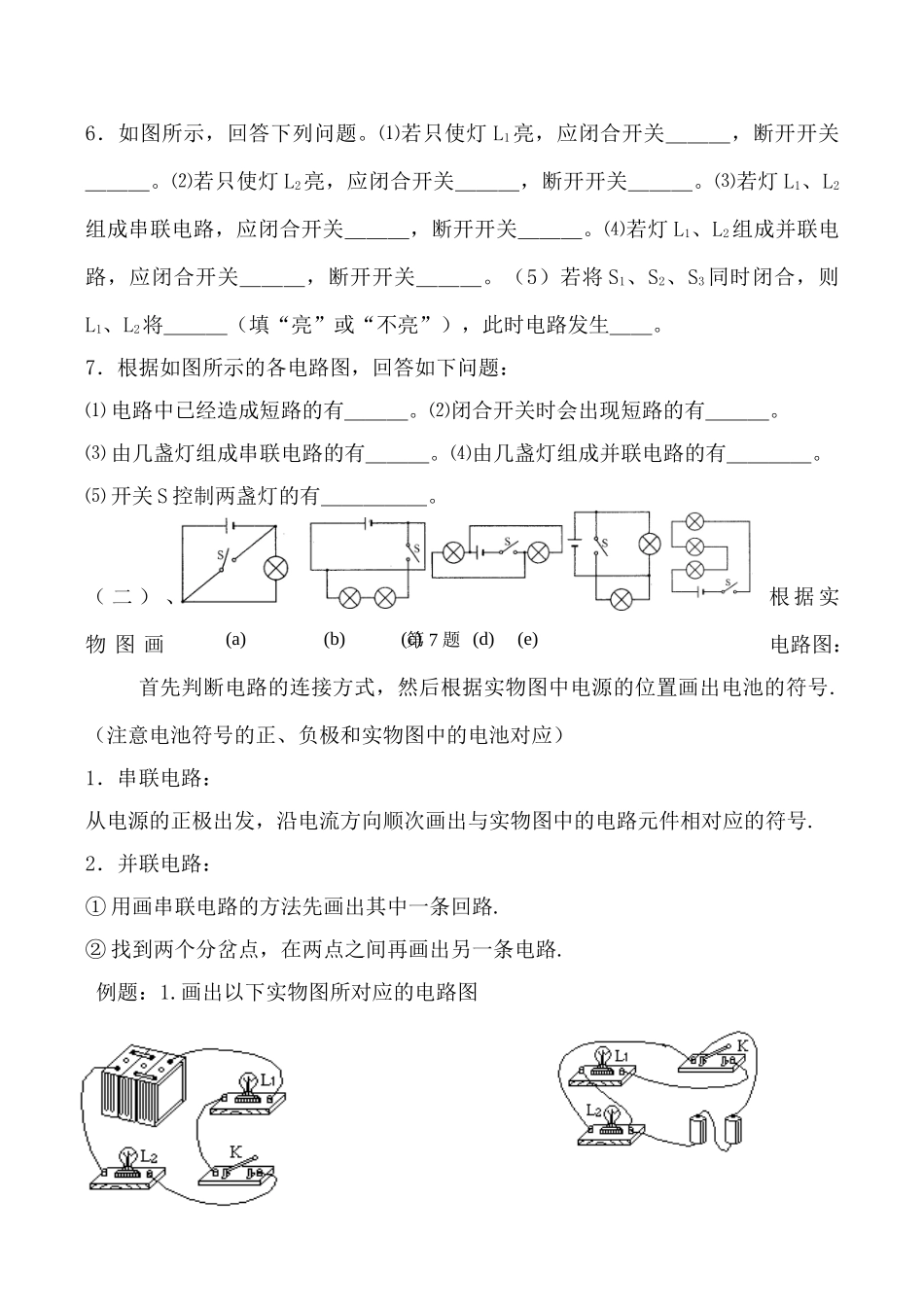

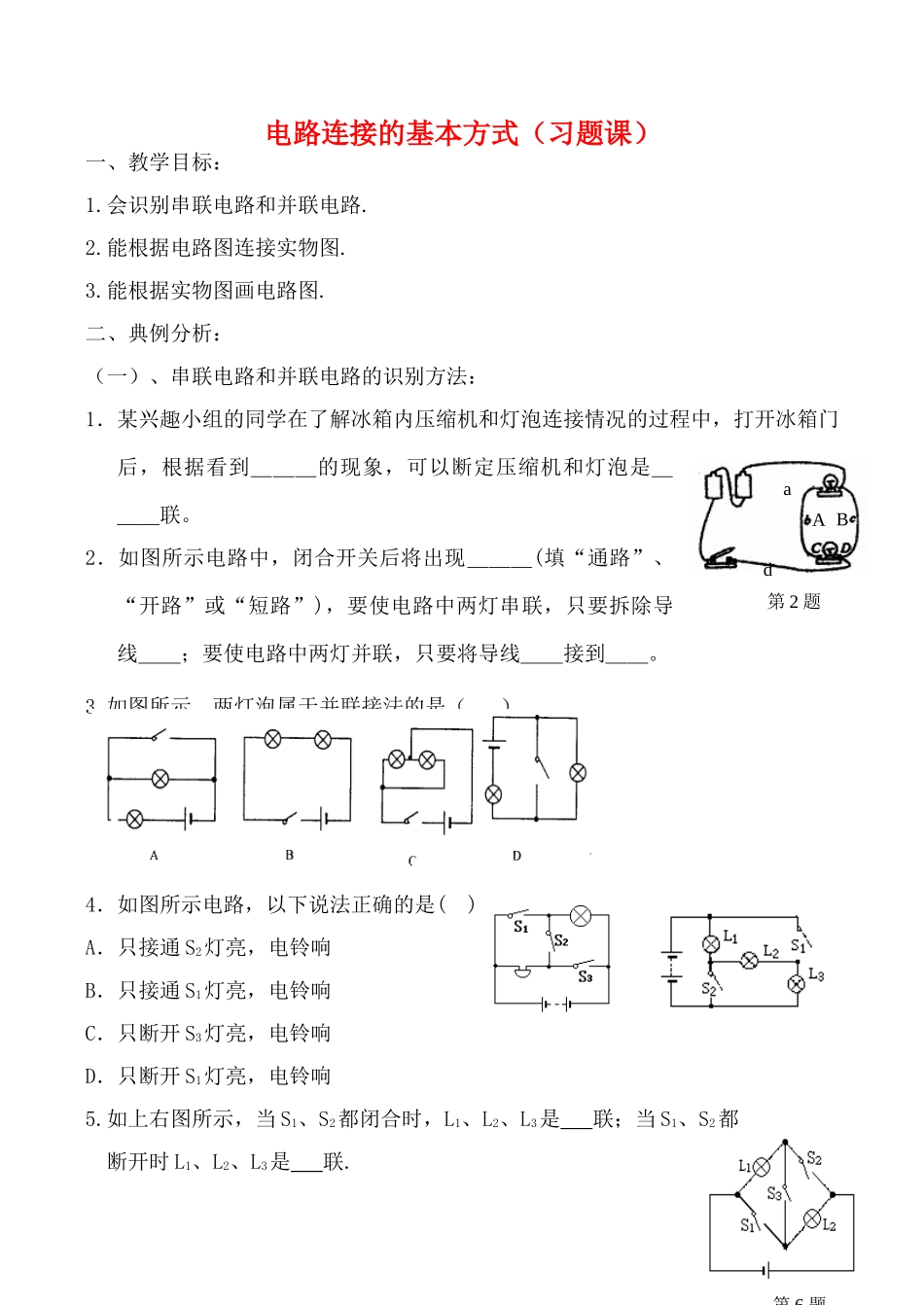

电路连接的基本方式（习题课）一、教学目标：1.会识别串联电路和并联电路.2.能根据电路图连接实物图.3.能根据实物图画电路图.二、典例分析：（一）、串联电路和并联电路的识别方法：1．某兴趣小组的同学在了解冰箱内压缩机和灯泡连接情况的过程中，打开冰箱门后，根据看到＿＿＿的现象，可以断定压缩机和灯泡是＿＿＿联。2．如图所示电路中，闭合开关后将出现＿＿＿(填“通路”、“开路”或“短路”)，要使电路中两灯串联，只要拆除导线＿＿；要使电路中两灯并联，只要将导线＿＿接到＿＿。3.如图所示，两灯泡属于并联接法的是（）4．如图所示电路，以下说法正确的是()A．只接通S2灯亮，电铃响B．只接通S1灯亮，电铃响C．只断开S3灯亮，电铃响D．只断开S1灯亮，电铃响5.如上右图所示，当S1、S2都闭合时，L1、L2、L3是联；当S1、S2都断开时L1、L2、L3是联.第6题ABad第2题6．如图所示，回答下列问题。⑴若只使灯L1亮，应闭合开关＿＿＿，断开开关＿＿＿。⑵若只使灯L2亮，应闭合开关＿＿＿，断开开关＿＿＿。⑶若灯L1、L2组成串联电路，应闭合开关＿＿＿，断开开关＿＿＿。⑷若灯L1、L2组成并联电路，应闭合开关＿＿＿，断开开关＿＿＿。（5）若将S1、S2、S3同时闭合，则L1、L2将＿＿＿（填“亮”或“不亮”），此时电路发生＿＿。7．根据如图所示的各电路图，回答如下问题：⑴电路中已经造成短路的有＿＿＿。⑵闭合开关时会出现短路的有＿＿＿。⑶由几盏灯组成串联电路的有＿＿＿。⑷由几盏灯组成并联电路的有＿＿＿＿。⑸开关S控制两盏灯的有＿＿＿＿＿。（二）、根据实物图画电路图：首先判断电路的连接方式，然后根据实物图中电源的位置画出电池的符号.（注意电池符号的正、负极和实物图中的电池对应）1．串联电路：从电源的正极出发，沿电流方向顺次画出与实物图中的电路元件相对应的符号.2．并联电路：①用画串联电路的方法先画出其中一条回路.②找到两个分岔点，在两点之间再画出另一条电路.例题：1.画出以下实物图所对应的电路图(a)(b)(c)(d)(e)第7题2．请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。3.如图是一个电学实验的实物连线图，请在右边虚线框内画出它的电路图。（三）、根据电路图连接实物：1．串联电路：从电源正极出发，沿电流方向将电路元件按其在电路图中的先后顺序，逐个顺次地连接起来.2.并联电路：①用连接串联电路的方法先连接其中的一条回路.②找到两个分岔点，在两点之间连接另一条回路.SL1L2实物图连接的基本要求：导线不能交叉，连线应尽量简短.例题：根据电路图连接实物（四）、设计电路：1.用笔画线，将图中的器材连成电路。（要求：两灯并第1题联，开关控制两盏灯）2．某大型宾馆设有地下停车场。地下值班室的工作人员通过操纵室内的开关，使想存车的司机通过入口处的红绿灯便可知停车场内是否有空车位。要求：红灯亮，无车位；绿灯亮，有车位。请你设计满足上述要求的电路。3．设计一个自动防盗报警电路．要求：晚间房门被打开，细导线AB被扯断，电铃发声自动报警，如图所示．4．请用如上右图所示的电路元件组成一个并联电路，要求：K1控制L1，K2控制L2，K3控制L1、L2，请在实物图上连接电路并画出相应的电路图。5.．学校要举办科普知识竞赛，请你设计一个抢答器，要求不论哪一组按开关，主持台上的电铃要响，而且用不同颜色灯泡告示主持人是第几组按开关。按上述要求将图所给的器件连成电路。6．如图所示，在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下，无法看到。某同学试了一下，闭合开关时两灯泡均亮，断开开关时，两灯泡均熄灭，这两个小灯泡究竟是串联连接，还是并联连接，请你写出判断方法。
