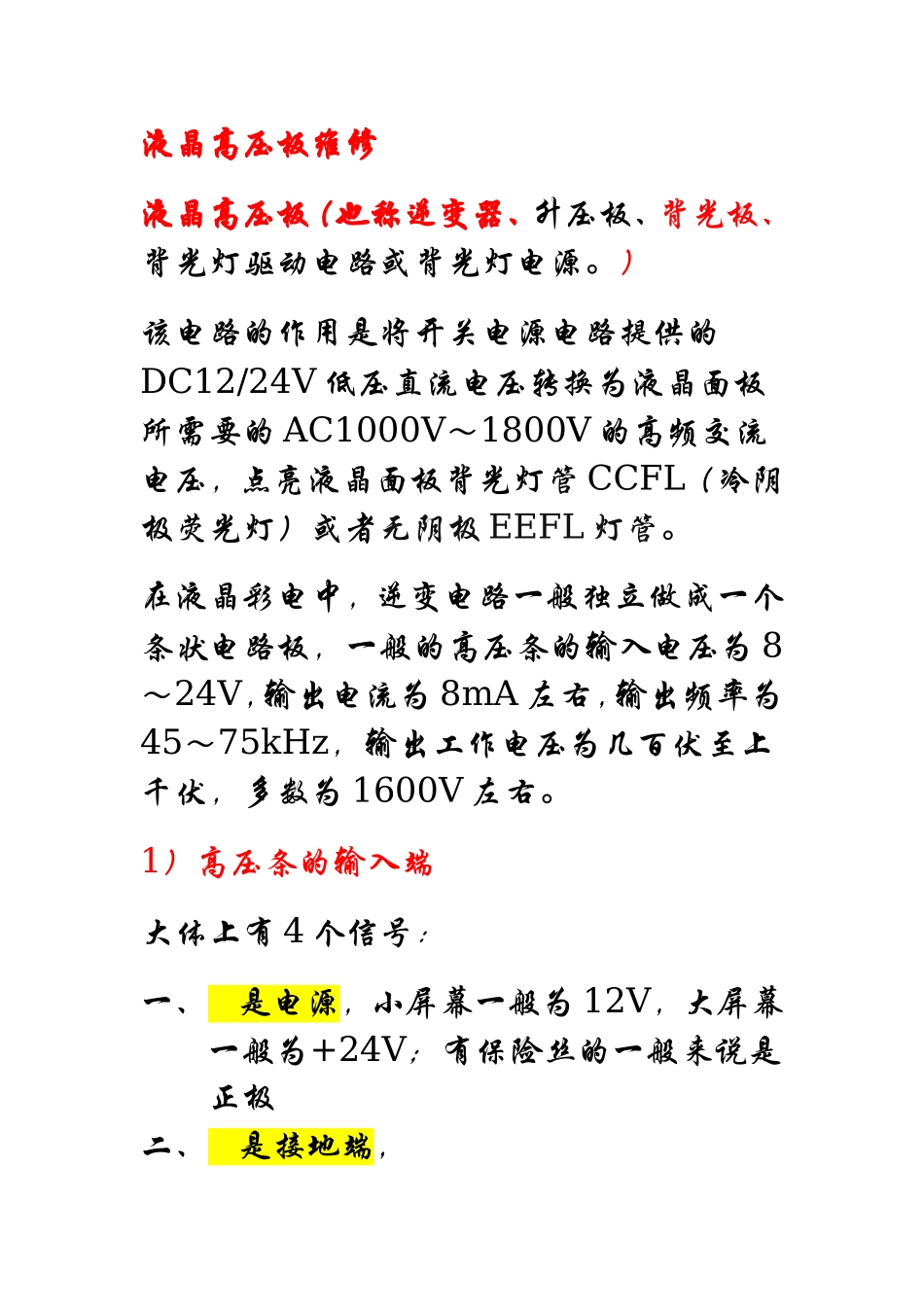

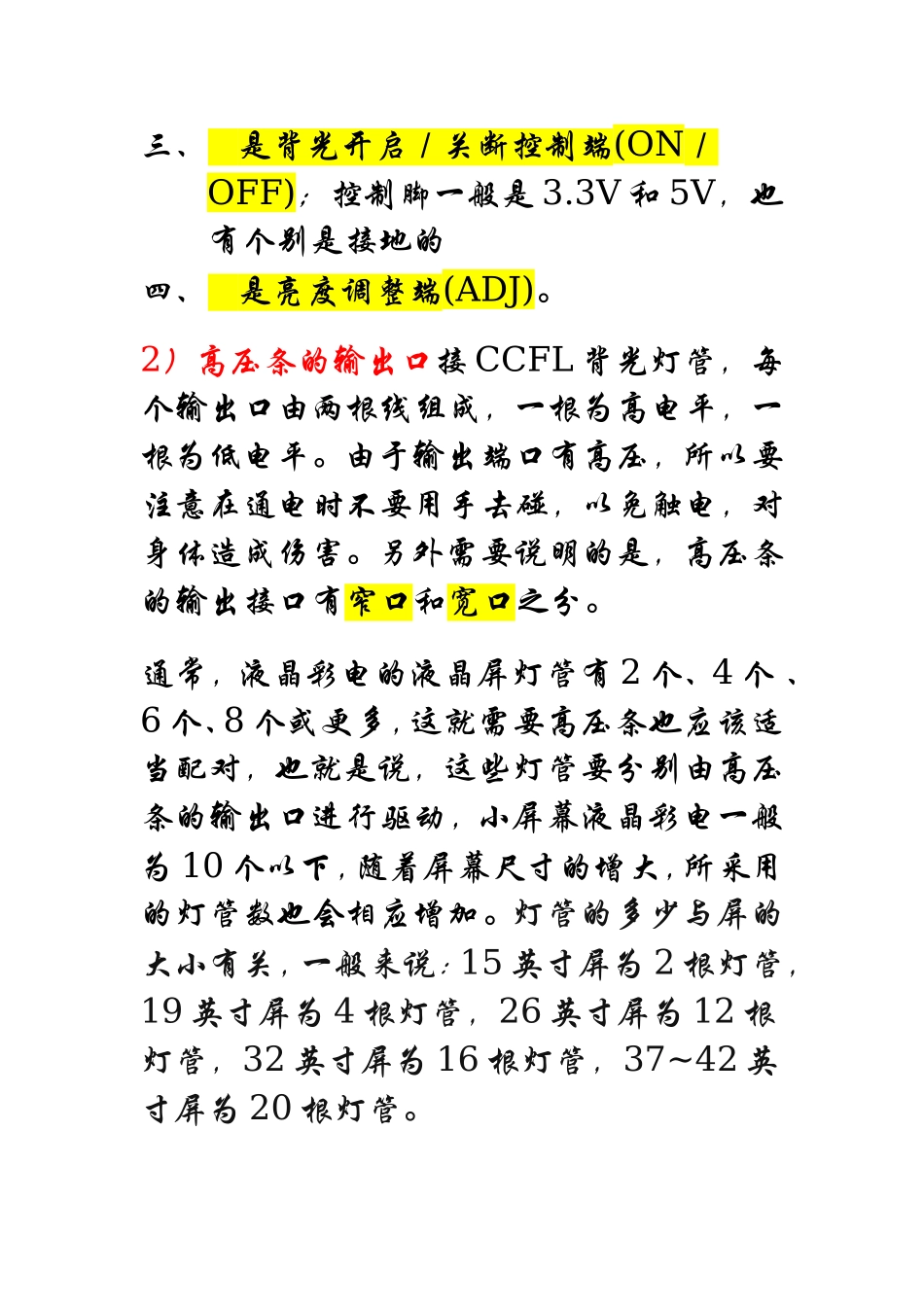

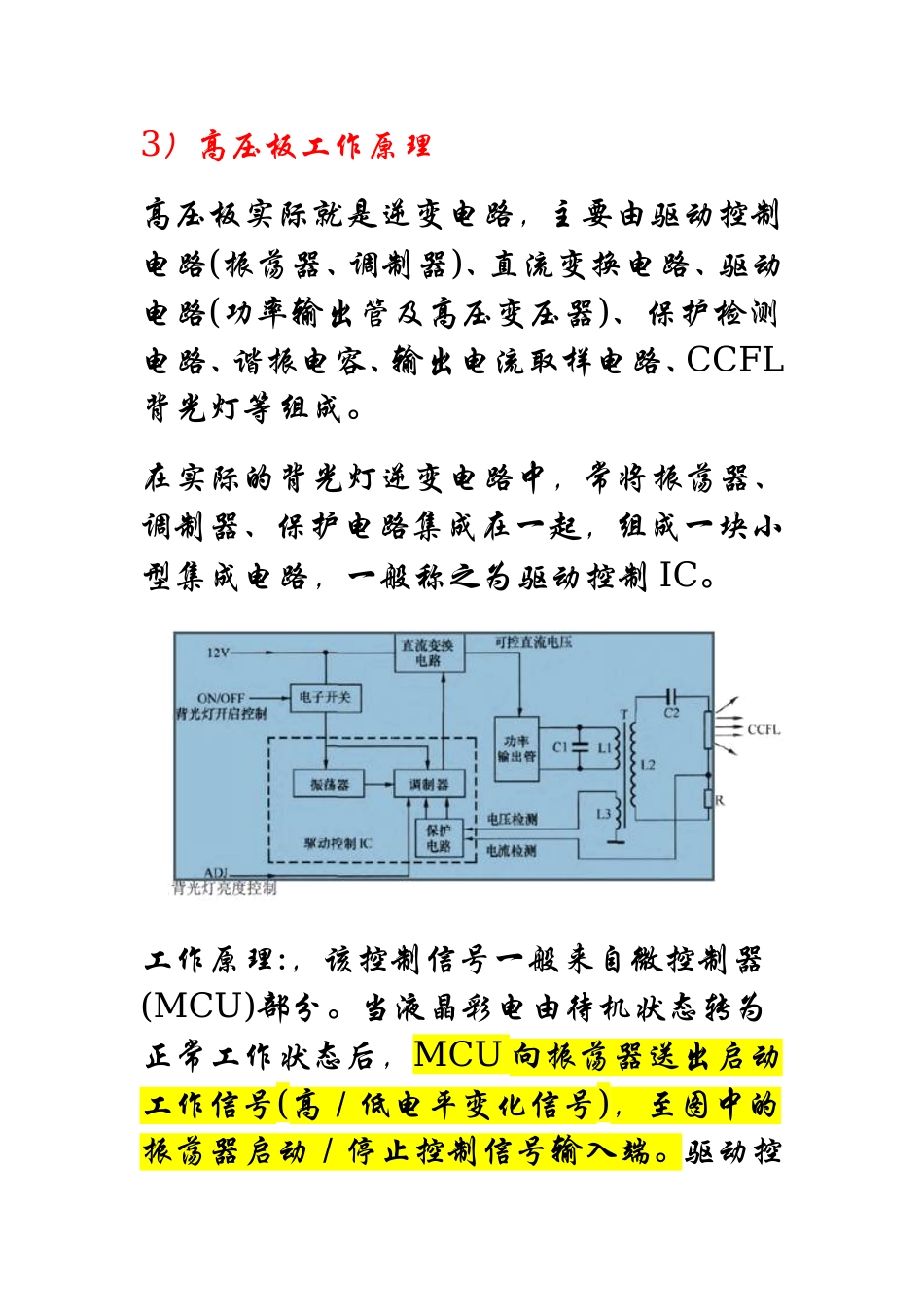

液晶高压板维修液晶高压板（也称逆变器、升压板、背光板、背光灯驱动电路或背光灯电源。）该电路的作用是将开关电源电路提供的DC12/24V低压直流电压转换为液晶面板所需要的AC1000V～1800V的高频交流电压，点亮液晶面板背光灯管CCFL（冷阴极荧光灯）或者无阴极EEFL灯管。在液晶彩电中，逆变电路一般独立做成一个条状电路板，一般的高压条的输入电压为8～24V，输出电流为8mA左右，输出频率为45～75kHz，输出工作电压为几百伏至上千伏，多数为1600V左右。1）高压条的输入端大体上有4个信号：一、是电源，小屏幕一般为12V，大屏幕一般为+24V；有保险丝的一般来说是正极二、是接地端，三、是背光开启／关断控制端(ON／OFF)；控制脚一般是3.3V和5V，也有个别是接地的四、是亮度调整端(ADJ)。2）高压条的输出口接CCFL背光灯管，每个输出口由两根线组成，一根为高电平，一根为低电平。由于输出端口有高压，所以要注意在通电时不要用手去碰，以免触电，对身体造成伤害。另外需要说明的是，高压条的输出接口有窄口和宽口之分。通常，液晶彩电的液晶屏灯管有2个、4个、6个、8个或更多，这就需要高压条也应该适当配对，也就是说，这些灯管要分别由高压条的输出口进行驱动，小屏幕液晶彩电一般为10个以下，随着屏幕尺寸的增大，所采用的灯管数也会相应增加。灯管的多少与屏的大小有关，一般来说：15英寸屏为2根灯管，19英寸屏为4根灯管，26英寸屏为12根灯管，32英寸屏为16根灯管，37~42英寸屏为20根灯管。3）高压板工作原理高压板实际就是逆变电路，主要由驱动控制电路(振荡器、调制器)、直流变换电路、驱动电路(功率输出管及高压变压器)、保护检测电路、谐振电容、输出电流取样电路、CCFL背光灯等组成。在实际的背光灯逆变电路中，常将振荡器、调制器、保护电路集成在一起，组成一块小型集成电路，一般称之为驱动控制IC。工作原理:，该控制信号一般来自微控制器(MCU)部分。当液晶彩电由待机状态转为正常工作状态后，MCU向振荡器送出启动工作信号(高／低电平变化信号)，至图中的振荡器启动／停止控制信号输入端。驱动控制IC振荡器接收到信号后开始工作，产生频率40～80kHz的振荡信号送入调制器，在调制器内部与MCU部分送来的PWM亮度调整信号进行调制后，输出PWM激励脉冲信号，送往直流变换电路，使直流变换电路产生可控的直流电压，为功率输出管供电。功率输出管及外围电容C1和变压器绕组L1(相当于电感)组成自激振荡电路，产生的振荡信号经功率放大和高压变压器升压耦合后，输出高频交流高压，点亮背光灯管。4）保护电路为了保护灯管，需要设置过流和过压保护电路。过流保护检测信号由串联在背光灯管上的取样电阻R上取得，输送到驱动控制IC。过压保护检测信号从L3上取得，也输送到驱动控制IC。当输出电压及背光灯管工作电流出现异常时，驱动控制IC控制调制器停止输出，从而起到保护的作用。当调节亮度时，亮度控制信号加到驱动控制IC，通过改变驱动控制IC输出的PWM脉冲的占空比，进而改变直流变换器输出的直流电压大小，也就改变了加在驱动输出管上的电压大小，即改变了自激振荡的振荡幅度，从而使高压变压器输出的信号幅度、CCFL两端的高压幅度发生变化，达到调节亮度的目的。由于CCFL（冷阴极荧光灯）灯管的发光强度离散性较差，一个驱动电路只能驱动一只背光灯管，背光灯管又不能并联和串联应用，所以，若需要驱动多只背光灯管，必须由相应的多个高压变压器输出电路及相适配的激励电路来完成。无阴极EEFL灯管,发光效率高，且一致性好，可以采用并联方式，所有灯管-共只有两根引出线，该灯管对应的高压板上的变压器较少。5）故障维修该板出现故障时，整机表现出的常见故障有：1.无光栅（黑屏），有伴音。2.开机瞬间有光栅但很快消失。这种故障多出现在多灯显示器中(15in以上)，因某只灯管损坏、接触不良而造成输出电流平衡保护电路启动。3.开机后有光栅，工作一段时间光栅消失。4.机内出现异常叫声。5.指示灯亮，无光栅无伴音黑屏。检修此种故障时，先检BACKLIGHT-ON(背光灯启动信号)电平是否变化，高压末级供电是否正常，然后用金属工具尖端碰触升压变压器输出端，看是否有蓝色放电火花，如果...
