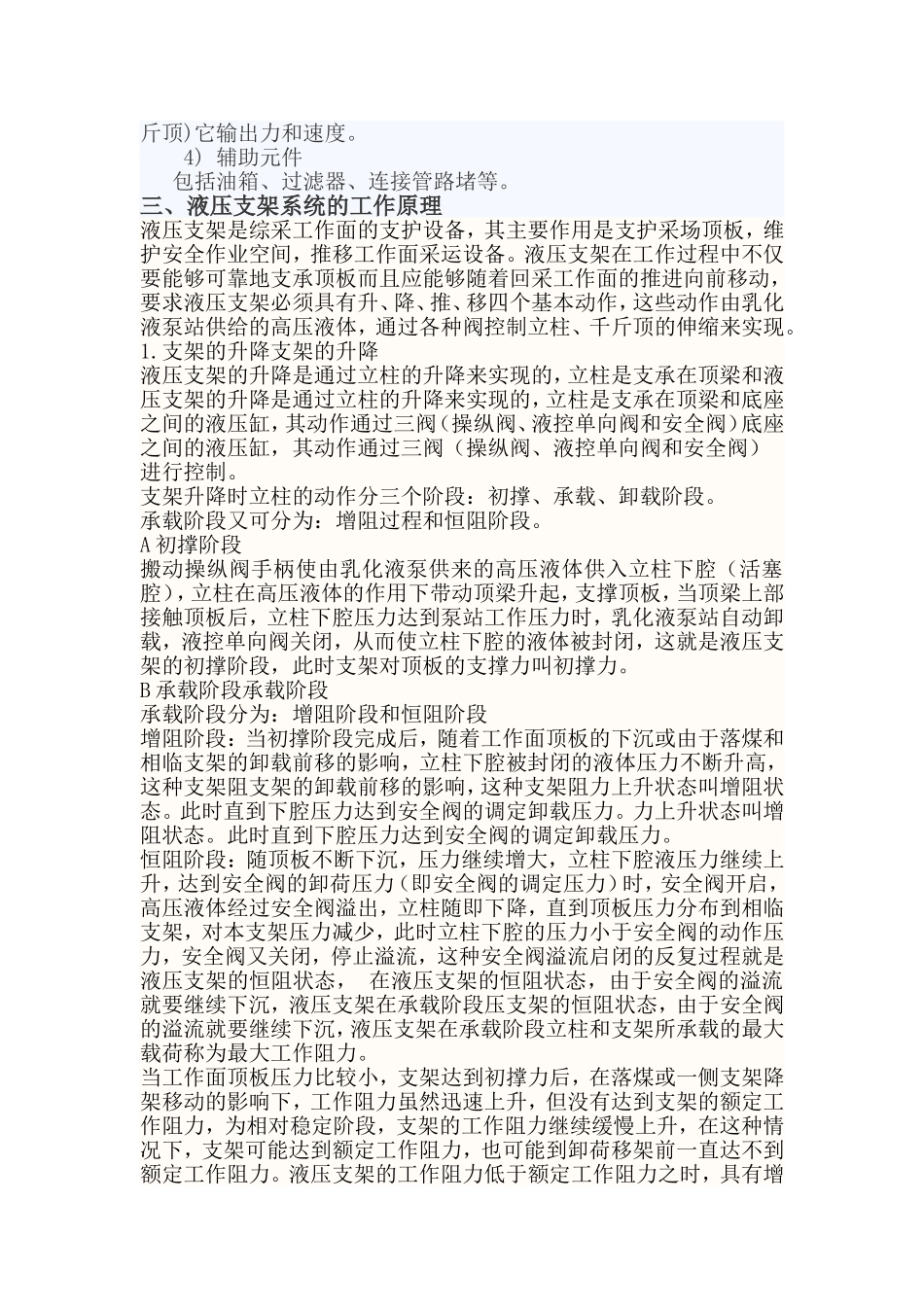

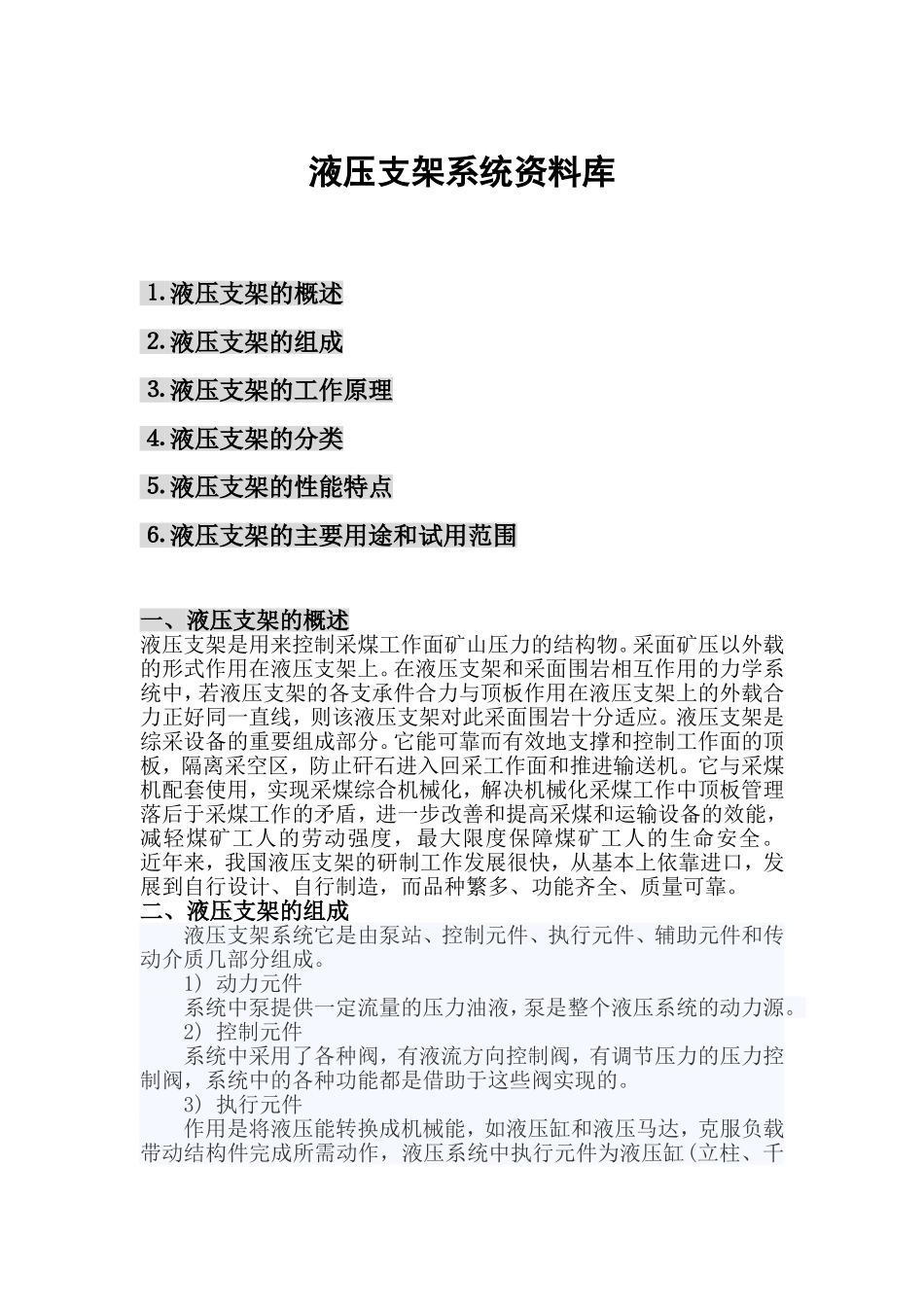

液压支架系统资料库⒈液压支架的概述⒉液压支架的组成⒊液压支架的工作原理⒋液压支架的分类⒌液压支架的性能特点⒍液压支架的主要用途和试用范围一、液压支架的概述液压支架是用来控制采煤工作面矿山压力的结构物。采面矿压以外载的形式作用在液压支架上。在液压支架和采面围岩相互作用的力学系统中，若液压支架的各支承件合力与顶板作用在液压支架上的外载合力正好同一直线，则该液压支架对此采面围岩十分适应。液压支架是综采设备的重要组成部分。它能可靠而有效地支撑和控制工作面的顶板，隔离采空区，防止矸石进入回采工作面和推进输送机。它与采煤机配套使用，实现采煤综合机械化，解决机械化采煤工作中顶板管理落后于采煤工作的矛盾，进一步改善和提高采煤和运输设备的效能，减轻煤矿工人的劳动强度，最大限度保障煤矿工人的生命安全。近年来，我国液压支架的研制工作发展很快，从基本上依靠进口，发展到自行设计、自行制造，而品种繁多、功能齐全、质量可靠。二、液压支架的组成液压支架系统它是由泵站、控制元件、执行元件、辅助元件和传动介质几部分组成。1)动力元件系统中泵提供一定流量的压力油液，泵是整个液压系统的动力源。2)控制元件系统中采用了各种阀，有液流方向控制阀，有调节压力的压力控制阀，系统中的各种功能都是借助于这些阀实现的。3)执行元件作用是将液压能转换成机械能，如液压缸和液压马达，克服负载带动结构件完成所需动作，液压系统中执行元件为液压缸(立柱、千斤顶)它输出力和速度。4)辅助元件包括油箱、过滤器、连接管路堵等。三、液压支架系统的工作原理液压支架是综采工作面的支护设备，其主要作用是支护采场顶板，维护安全作业空间，推移工作面采运设备。液压支架在工作过程中不仅要能够可靠地支承顶板而且应能够随着回采工作面的推进向前移动，要求液压支架必须具有升、降、推、移四个基本动作，这些动作由乳化液泵站供给的高压液体，通过各种阀控制立柱、千斤顶的伸缩来实现。1.支架的升降支架的升降液压支架的升降是通过立柱的升降来实现的，立柱是支承在顶梁和液压支架的升降是通过立柱的升降来实现的，立柱是支承在顶梁和底座之间的液压缸，其动作通过三阀（操纵阀、液控单向阀和安全阀）底座之间的液压缸，其动作通过三阀（操纵阀、液控单向阀和安全阀）进行控制。支架升降时立柱的动作分三个阶段：初撑、承载、卸载阶段。承载阶段又可分为：增阻过程和恒阻阶段。A初撑阶段搬动操纵阀手柄使由乳化液泵供来的高压液体供入立柱下腔（活塞腔），立柱在高压液体的作用下带动顶梁升起，支撑顶板，当顶梁上部接触顶板后，立柱下腔压力达到泵站工作压力时，乳化液泵站自动卸载，液控单向阀关闭，从而使立柱下腔的液体被封闭，这就是液压支架的初撑阶段，此时支架对顶板的支撑力叫初撑力。B承载阶段承载阶段承载阶段分为：增阻阶段和恒阻阶段增阻阶段：当初撑阶段完成后，随着工作面顶板的下沉或由于落煤和相临支架的卸载前移的影响，立柱下腔被封闭的液体压力不断升高，这种支架阻支架的卸载前移的影响，这种支架阻力上升状态叫增阻状态。此时直到下腔压力达到安全阀的调定卸载压力。力上升状态叫增阻状态。此时直到下腔压力达到安全阀的调定卸载压力。恒阻阶段：随顶板不断下沉，压力继续增大，立柱下腔液压力继续上升，达到安全阀的卸荷压力（即安全阀的调定压力）时，安全阀开启，高压液体经过安全阀溢出，立柱随即下降，直到顶板压力分布到相临支架，对本支架压力减少，此时立柱下腔的压力小于安全阀的动作压力，安全阀又关闭，停止溢流，这种安全阀溢流启闭的反复过程就是液压支架的恒阻状态，在液压支架的恒阻状态，由于安全阀的溢流就要继续下沉，液压支架在承载阶段压支架的恒阻状态，由于安全阀的溢流就要继续下沉，液压支架在承载阶段立柱和支架所承载的最大载荷称为最大工作阻力。当工作面顶板压力比较小，支架达到初撑力后，在落煤或一侧支架降架移动的影响下，工作阻力虽然迅速上升，但没有达到支架的额定工作阻力，为相对稳定阶段，支架的工作阻力继续缓慢上升，在这种情况下，支架可能达到额定工作阻力，也可能到卸荷移架前一直...
