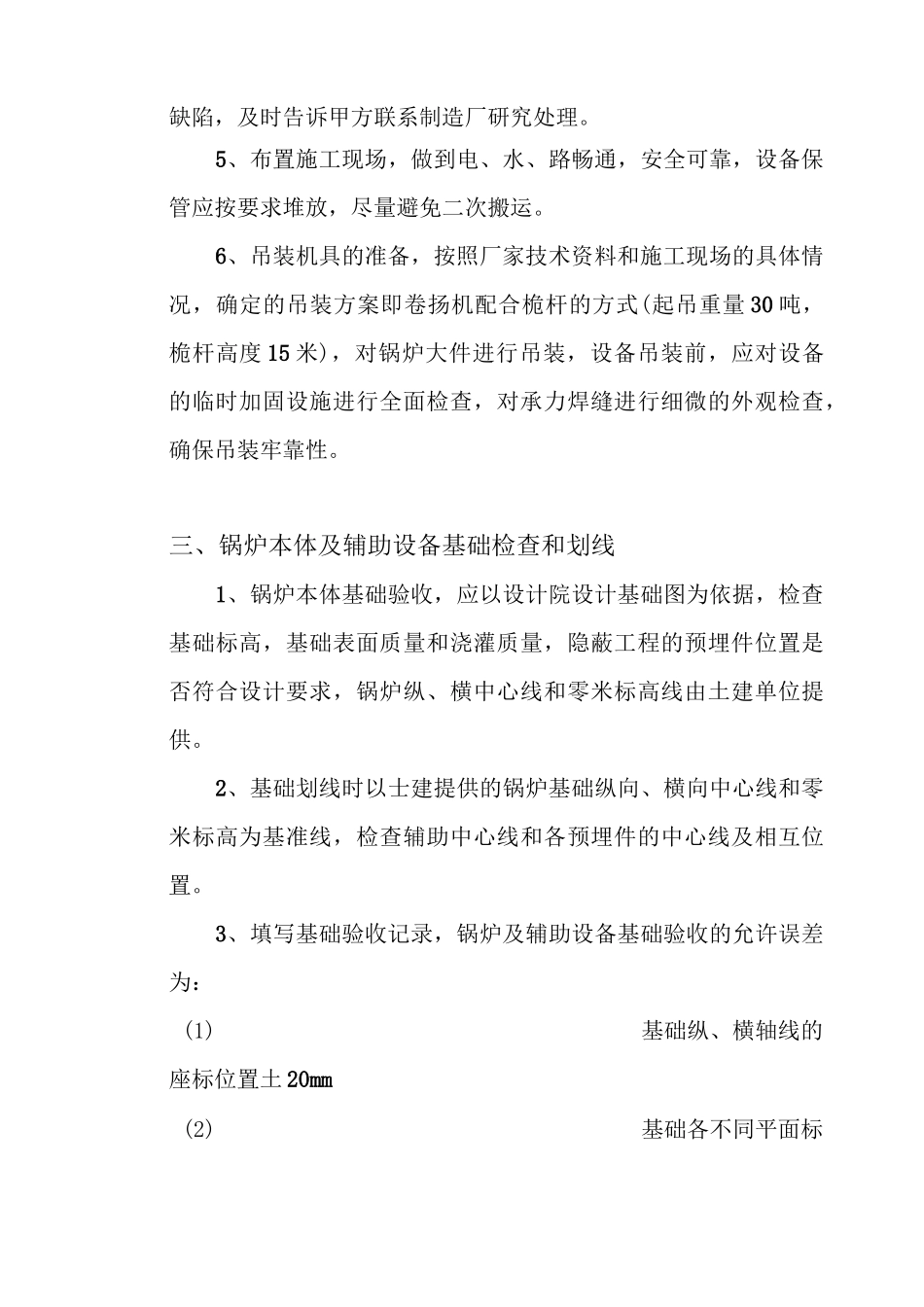

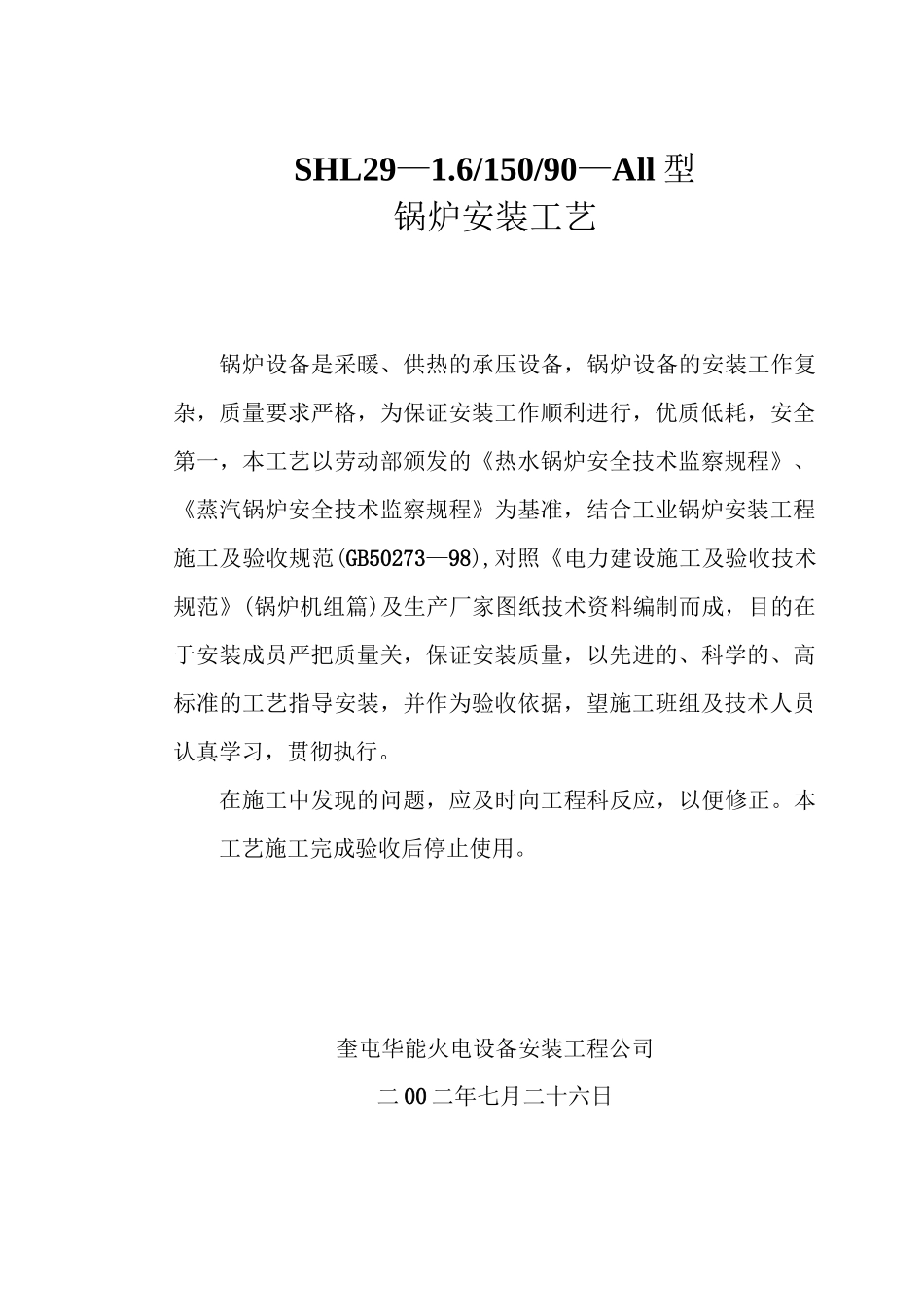

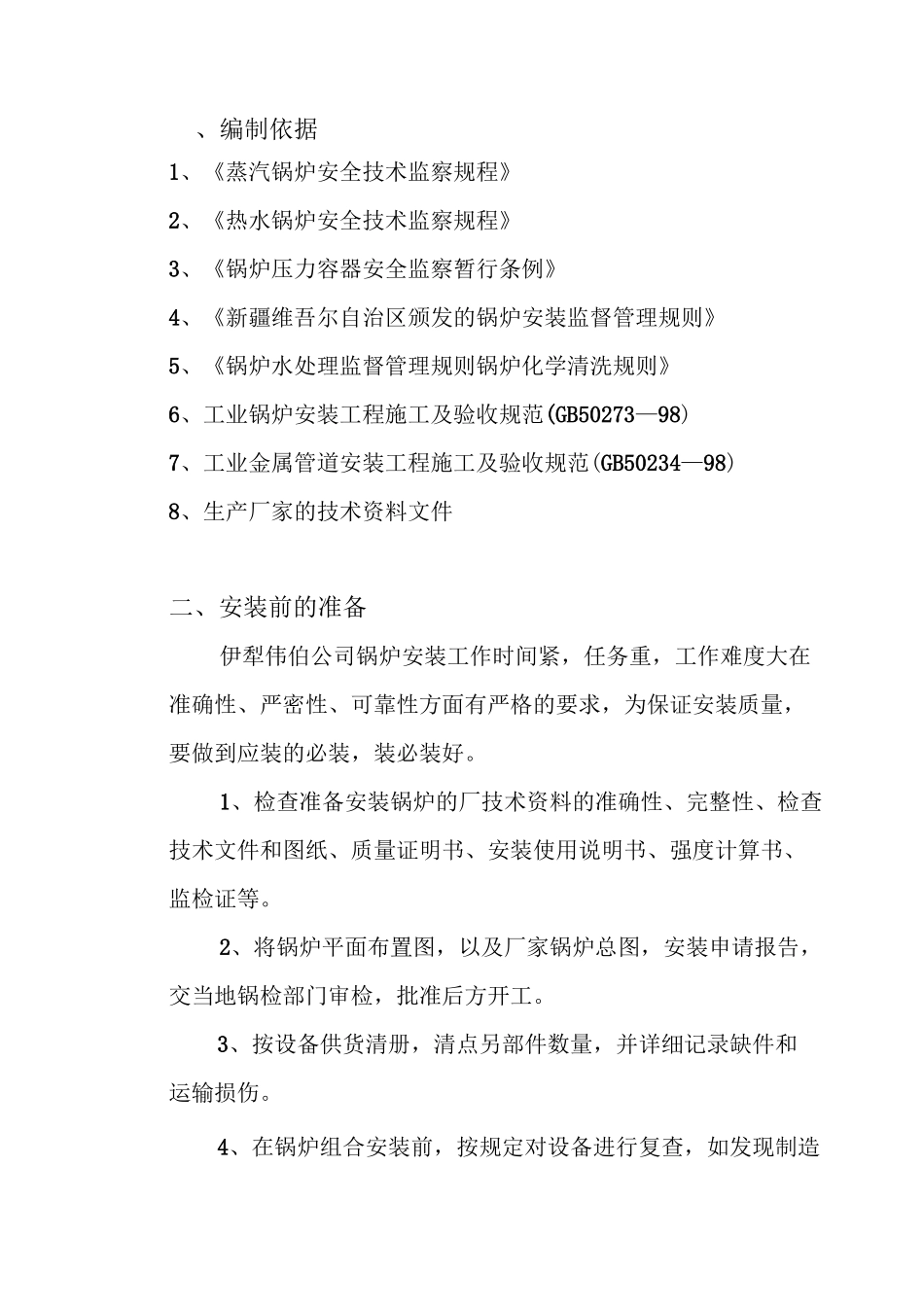

SHL29—1.6/150/90—All型锅炉安装工艺锅炉设备是采暖、供热的承压设备，锅炉设备的安装工作复杂，质量要求严格，为保证安装工作顺利进行，优质低耗，安全第一，本工艺以劳动部颁发的《热水锅炉安全技术监察规程》、《蒸汽锅炉安全技术监察规程》为基准，结合工业锅炉安装工程施工及验收规范(GB50273—98),对照《电力建设施工及验收技术规范》(锅炉机组篇)及生产厂家图纸技术资料编制而成，目的在于安装成员严把质量关，保证安装质量，以先进的、科学的、高标准的工艺指导安装，并作为验收依据，望施工班组及技术人员认真学习，贯彻执行。在施工中发现的问题，应及时向工程科反应，以便修正。本工艺施工完成验收后停止使用。奎屯华能火电设备安装工程公司二00二年七月二十六日、编制依据1、《蒸汽锅炉安全技术监察规程》2、《热水锅炉安全技术监察规程》3、《锅炉压力容器安全监察暂行条例》4、《新疆维吾尔自治区颁发的锅炉安装监督管理规则》5、《锅炉水处理监督管理规则锅炉化学清洗规则》6、工业锅炉安装工程施工及验收规范(GB50273—98)7、工业金属管道安装工程施工及验收规范(GB50234—98)8、生产厂家的技术资料文件二、安装前的准备伊犁伟伯公司锅炉安装工作时间紧，任务重，工作难度大在准确性、严密性、可靠性方面有严格的要求，为保证安装质量，要做到应装的必装，装必装好。1、检查准备安装锅炉的厂技术资料的准确性、完整性、检查技术文件和图纸、质量证明书、安装使用说明书、强度计算书、监检证等。2、将锅炉平面布置图，以及厂家锅炉总图，安装申请报告，交当地锅检部门审检，批准后方开工。3、按设备供货清册，清点另部件数量，并详细记录缺件和运输损伤。4、在锅炉组合安装前，按规定对设备进行复查，如发现制造缺陷，及时告诉甲方联系制造厂研究处理。5、布置施工现场，做到电、水、路畅通，安全可靠，设备保管应按要求堆放，尽量避免二次搬运。6、吊装机具的准备，按照厂家技术资料和施工现场的具体情况，确定的吊装方案即卷扬机配合桅杆的方式(起吊重量30吨，桅杆高度15米)，对锅炉大件进行吊装，设备吊装前，应对设备的临时加固设施进行全面检查，对承力焊缝进行细微的外观检查，确保吊装牢靠性。三、锅炉本体及辅助设备基础检查和划线1、锅炉本体基础验收，应以设计院设计基础图为依据，检查基础标高，基础表面质量和浇灌质量，隐蔽工程的预埋件位置是否符合设计要求，锅炉纵、横中心线和零米标高线由土建单位提供。2、基础划线时以士建提供的锅炉基础纵向、横向中心线和零米标高为基准线，检查辅助中心线和各预埋件的中心线及相互位置。3、填写基础验收记录，锅炉及辅助设备基础验收的允许误差为：(1)基础纵、横轴线的座标位置土20mm(2)基础各不同平面标土20mm咼-20mm(3)基础上平面处形尺寸(4)基础平面不平度W5/每米全长10mm(5)竖向偏差W5/每米全高20mm(6)预埋地脚螺栓孔，预埋件中心距偏差土10mm(7)、预埋地脚螺栓中心距偏差±2mm4、基础验收合格后，按土建提供的基准点，在基础上方1米处用红线标出1米标高点，作为安装标高基准线。在基础上方0.5米高度，沿锅炉纵、横中心线位置拉两根1一1.5mm钢丝,利用吊线锤采用等腰三角形的原理，验证纵、横中心线是否垂直，并修正中心线。5、以锅炉基础纵、横线为基准线，根据基础平面图，测出每排立柱中心线，最后用测量对角线法，进一步验证中心线是否准确，其划线误差允许如下：(1)各基础中心线间距误差土1mm(2)各定位中心点相应对角线误差5mm6、基础中心线画定后用红线清晰标出，并将中心线引至基础前后左右四个侧面，以便钢架安装时找正复查。7、利用挂线锤方法，用钢丝将主要基准线引至立柱顶部，再往各柱顶画出纵、横中心，采用对角线的方法复核，画出明显标示，作为炉顶钢架和汽包就位的依据。8、会同使用单位，对基础和划线验收，并详细记录。四、钢架和平台扶梯的安装1、按图检查清点钢架(立柱、横梁)平台扶梯的数量，并作下列检查。(1)外形尺寸应符合图纸要求。(2)外观检查应无锈蚀、重皮和裂纹等缺陷，并编序列号。(3)外观检查焊接缝质量，连接方式符合要求。(4)测量立柱、横梁的长度、弯曲和扭曲度状况，...
