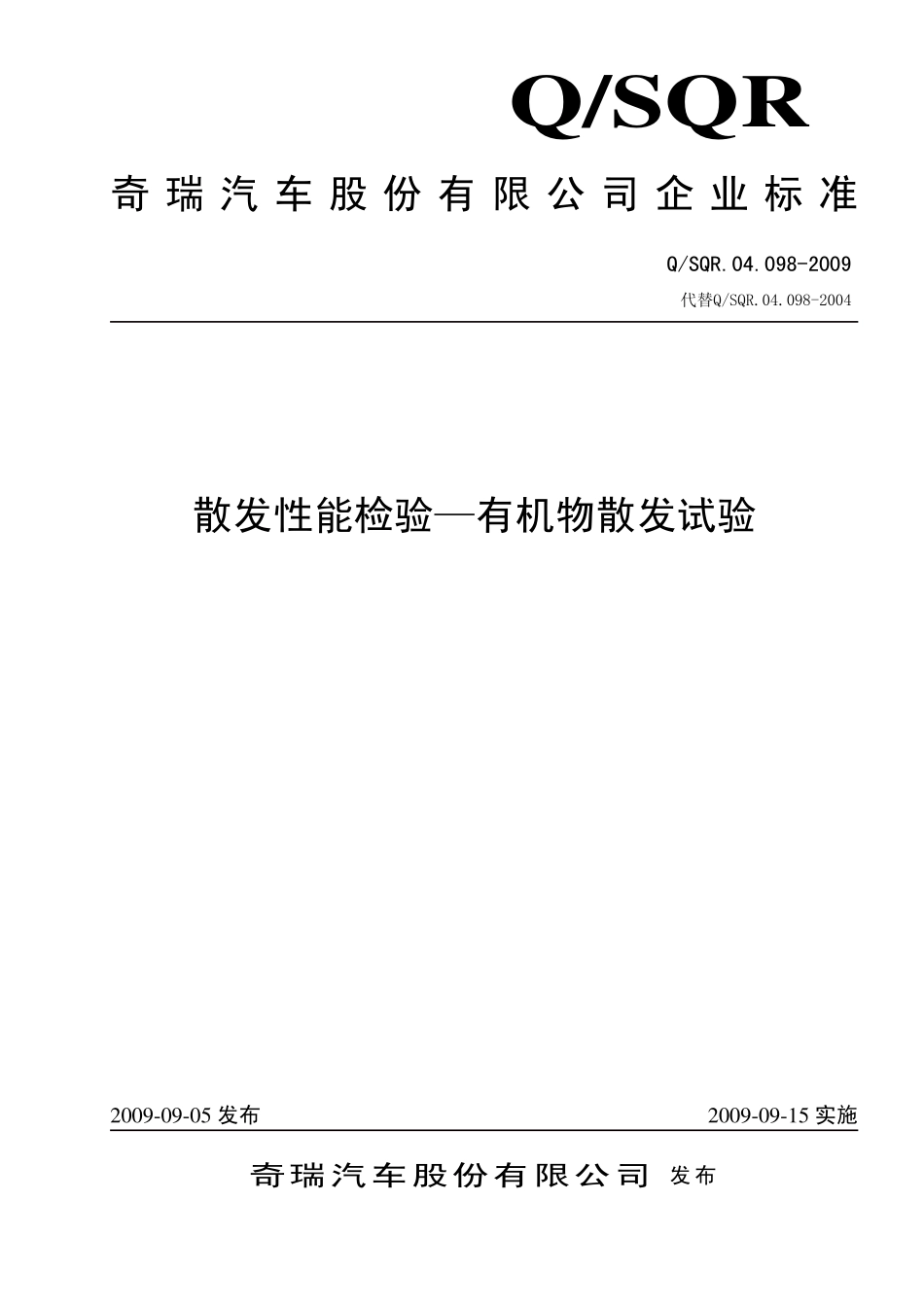

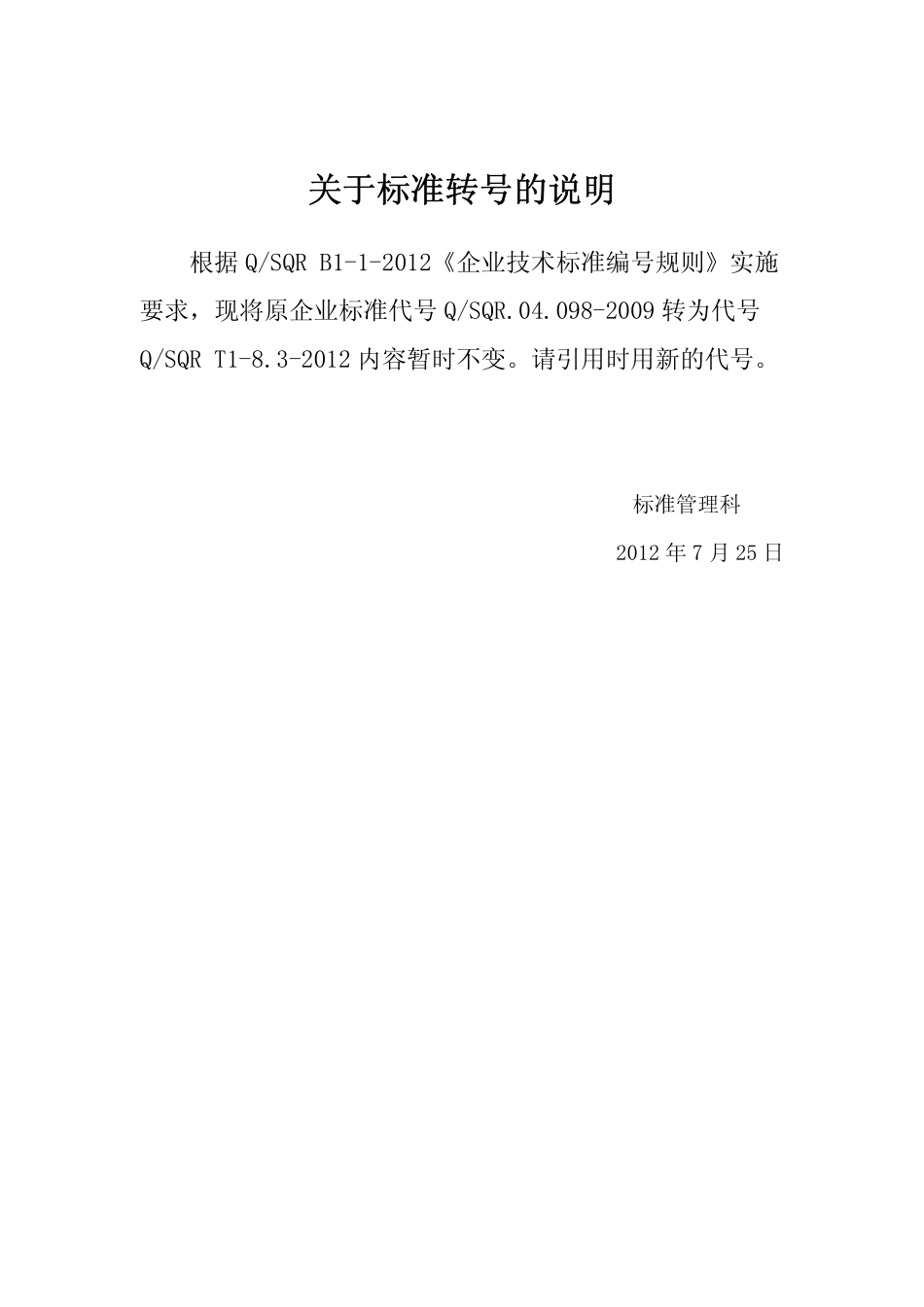

关于标准转号的说明根据Q/SQRB1-1-2012《企业技术标准编号规则》实施要求，现将原企业标准代号Q/SQR.04.098-2009转为代号Q/SQRT1-8.3-2012内容暂时不变。请引用时用新的代号。标准管理科2012年7月25日奇瑞汽车股份有限公司企业标准Q/SQR.04.098-2009代替Q/SQR.04.098-2004散发性能检验—有机物散发试验2009-09-05发布2009-09-15实施奇瑞汽车股份有限公司发布Q/SQRQ/SQR.04.098-2009I前言本标准适用于本公司生产的汽车所需非金属内饰零部件和材料的有机物散发检测。同时在格式和内容的编排上均符合GB/T1.1-2000、GB/T1.2-2002的规定。本标准相对上一版本，主要修订内容如下：（1）增加了对气相色谱仪、顶空进样器的试验条件参数进行具体说明；（2）增加了对WCOT-毛细管分离柱参数进行具体说明；（3）在试验结果计算中，对试验结果进行取平均值的更改。本标准由奇瑞汽车股份有限公司汽车工程研究院材料部提出。本标准由奇瑞汽车股份有限公司汽车工程研究院标准法规科归口。本标准由奇瑞汽车股份有限公司汽车工程研究院材料部、试验技术中心材料试验部修订。本标准主要起草人：徐玲、王正、赵飞、武胜军Q/SQR.04.098-20091散发性能检验—有机物散发试验1范围本标准规定了汽车非金属内饰零部件和材料的有机物散发检测方法。本标准适用于汽车非金属内饰零部件和材料的有机物散发检测。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。无3试验原理和相关参数设置3.1试验原理测试有机物散发时，将装有试样的顶空瓶放入顶空进样器中，在120℃下保温5小时。然后针头通过密封片插入瓶中，氮气或氦气通过针头注入瓶中，这样就提高了瓶子上部空间中含有散发有机物气体的压力。含有机物的气体经过针头从瓶中压出，再与载气一起经过定量管，转移管，从进样口进入毛细管分离柱中分离。被分离的各个组分随载气因保留时间不同先后进入氢离子火焰检测器（FID）,FID将各组分的浓度转变为电信号，计算机将这些电信号转变为气相色谱图，通过各组分色谱峰计算试样的有机物散发。3.2顶空进样器的测试条件——加热炉：120℃——定量管：150℃——转移管：180℃3.3气相色谱仪的测试条件1）毛细管分离柱的升温程序：——50℃时保温3分钟——以12℃/min的速度从50℃升温到200℃——200℃时保温4分钟——后运行温度50℃2）进样口温度：200℃3）检测器温度：250℃4）分流比：约1：204试验仪器和设备4.1顶空进样器。4.2带有分流-不分流进样口和氢火焰离子化检测器（FID）的气相色谱仪。4.3固定相为聚乙二醇（PEG）的WCOT-毛细管分离柱，如HP-INNOWax，内径为0.25mm，膜厚为0.25μm，长度为30m。4.4氢气发生器。Q/SQR.04.098-200924.5全自动空气源。4.6封盖器。4.7体积为20mL的顶空瓶及配套瓶盖。4.81.5mL的小玻璃瓶（瓶盖中带聚四氟乙烯层的密封片）。4.9微量进样器（10μL）。4.10精度为±0.0001g的电子天平。4.11移液管。4.12容量瓶。5主要化学试剂5.1丙酮（分析纯）。5.2正丁醇（分析纯）。5.3ABS粒子。5.4高纯氮气。6试样准备6.1若是夹层结构零部件，例如用胶粘合的零部件，建议整体取样开展有机物散发测试。若是机械连接的总成件，例如仪表板总成上的一些附件（饰件），建议分开取样，分别开展有机物散发测试。6.2较软的材料（例如织物，真皮，人造皮）可用剪刀将试样剪成小块。较硬的材料可采用试验室用钢丝剪将试样剪切成小块。6.3将试样剪切成小块时应注意：将试样剪切成小块之前，必须将所用的设备(如剪刀)擦洗干净；将试样剪切成小块时不允许试样变热，因此应避免使用粉碎机；每个小块试样的质量位于10到25mg之间。6.4天然材料（例如真皮、棉花等）剪切成小块后需在干燥器中干燥24小时以上再称重，其他材料剪切成小块后可以直接进行称重。6.5装入顶空瓶中的试样质量是根据顶空瓶体积而定的。每10mL瓶体积，称入1.000g±0.001g小块试样。例：在一个体积为9mL的瓶中...
