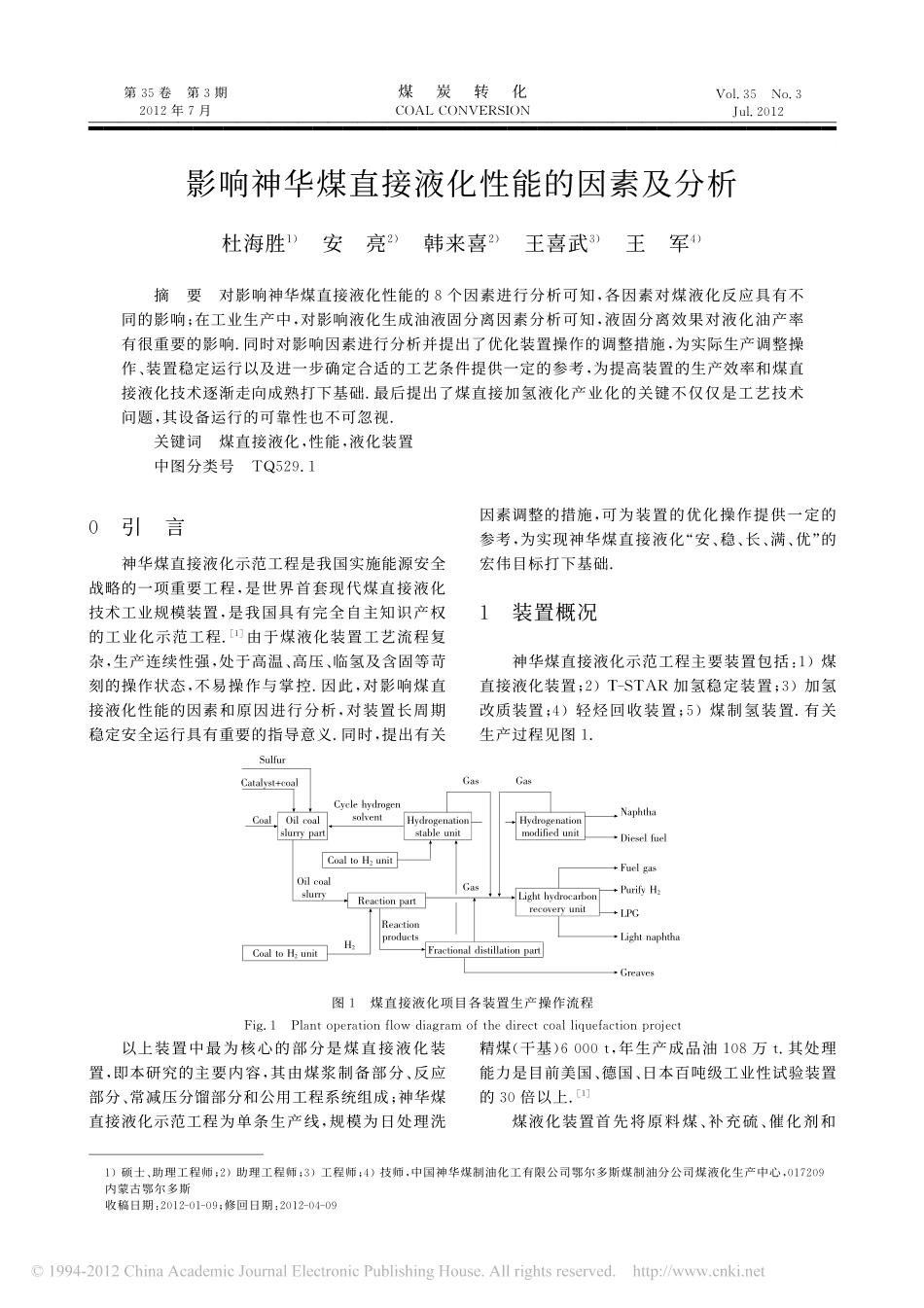

第３５卷第３期２０１２年７月煤炭转化ＣＯＡＬＣＯＮＶＥＲＳＩＯＮＶｏｌ．３５Ｎｏ．３Ｊｕｌ．２０１２１）硕士、助理工程师；２）助理工程师；３）工程师；４）技师，中国神华煤制油化工有限公司鄂尔多斯煤制油分公司煤液化生产中心，０１７２０９内蒙古鄂尔多斯收稿日期：２０１２－０１－０９；修回日期：２０１２－０４－０９影响神华煤直接液化性能的因素及分析杜海胜１）安亮２）韩来喜２）王喜武３）王军４）摘要对影响神华煤直接液化性能的８个因素进行分析可知，各因素对煤液化反应具有不同的影响；在工业生产中，对影响液化生成油液固分离因素分析可知，液固分离效果对液化油产率有很重要的影响．同时对影响因素进行分析并提出了优化装置操作的调整措施，为实际生产调整操作、装置稳定运行以及进一步确定合适的工艺条件提供一定的参考，为提高装置的生产效率和煤直接液化技术逐渐走向成熟打下基础．最后提出了煤直接加氢液化产业化的关键不仅仅是工艺技术问题，其设备运行的可靠性也不可忽视．关键词煤直接液化，性能，液化装置中图分类号ＴＱ５２９．１０引言神华煤直接液化示范工程是我国实施能源安全战略的一项重要工程，是世界首套现代煤直接液化技术工业规模装置，是我国具有完全自主知识产权的工业化示范工程．［１］由于煤液化装置工艺流程复杂，生产连续性强，处于高温、高压、临氢及含固等苛刻的操作状态，不易操作与掌控．因此，对影响煤直接液化性能的因素和原因进行分析，对装置长周期稳定安全运行具有重要的指导意义．同时，提出有关因素调整的措施，可为装置的优化操作提供一定的参考，为实现神华煤直接液化“安、稳、长、满、优”的宏伟目标打下基础．１装置概况神华煤直接液化示范工程主要装置包括：１）煤直接液化装置；２）Ｔ－ＳＴＡＲ加氢稳定装置；３）加氢改质装置；４）轻烃回收装置；５）煤制氢装置．有关生产过程见图１．CoalCatalyst+coalSulfurOilcoalslurrypartCyclehydrogensolventCoaltoH2unitOilcoalslurryGasGasHydrogenationstableunitHydrogenationmodifiedunitNaphthaDieselfuelFuelgasPurifyH2LPGLightnaphthaGreavesGasLighthydrocarbonrecoveryunitFractionaldistillationpartH2CoaltoH2unitReactionpartReactionproducts图１煤直接液化项目各装置生产操作流程Ｆｉｇ．１Ｐｌａｎｔｏｐｅｒａｔｉｏｎｆｌｏｗｄｉａｇｒａｍｏｆｔｈｅｄｉｒｅｃｔｃｏａｌｌｉｑｕｅｆａｃｔｉｏｎｐｒｏｊｅｃｔ以上装置中最为核心的部分是煤直接液化装置，即本研究的主要内容，其由煤浆制备部分、反应部分、常减压分馏部分和公用工程系统组成；神华煤直接液化示范工程为单条生产线，规模为日处理洗精煤（干基）６０００ｔ，年生产成品油１０８万ｔ．其处理能力是目前美国、德国、日本百吨级工业性试验装置的３０倍以上．［１］煤液化装置首先将原料煤、补充硫、催化剂和加氢稳定装置来的供氢溶剂制备成油煤浆，在反应部分油煤浆和氢气在高温、高压以及催化剂作用下进行反应生成液化油；在分馏部分将该液化油和未反应的煤、灰分和催化剂等固体进行分离．分离后的液化油去加氢稳定装置，含５０％左右固体的减压塔底油渣送出界区去油渣成型装置处理．２原料及主要设备２．１原料及辅助材料２．１．１原料煤性质煤液化装置的原料煤来自备煤装置，原料煤性质见表１．表１原料煤性质Ｔａｂｌｅ１ＮａｔｕｒｅｏｆｆｅｅｄｃｏａｌＳａｍｐｌｅＰｒｏｘｉｍａｔｅａｎａｌｙｓｉｓ／％１），ｄＶＦＣＡＴｏｔａｌＵｌｔｉｍａｔｅａｎａｌｙｓｉｓ／％１），ｄＣＨＮＳＯ２）ＴｏｔａｌＣｌ（ｍａｘ）／１０－６Ｃｏａｌ３５．０３５９．６５５．３２１００．００７７．８０４．０５０．８９０．３５１１．５９１００．００１８０ＳａｍｐｌｅＭａｒ（ｍａｘ）／％１）Ｐｏｌｅ－ｄｅｎｓｉｔｙ／（ｔ·ｍ－３）Ｐａｒｔｉｃｌｅｓｉｚｅｄｉｓｔｒｉｂｕｔｉｏｎ／％≤２００μｍ≤１００μｍ≤９０μｍ≤７５μｍ≤４５μｍＳｔａｔｉｃ...
