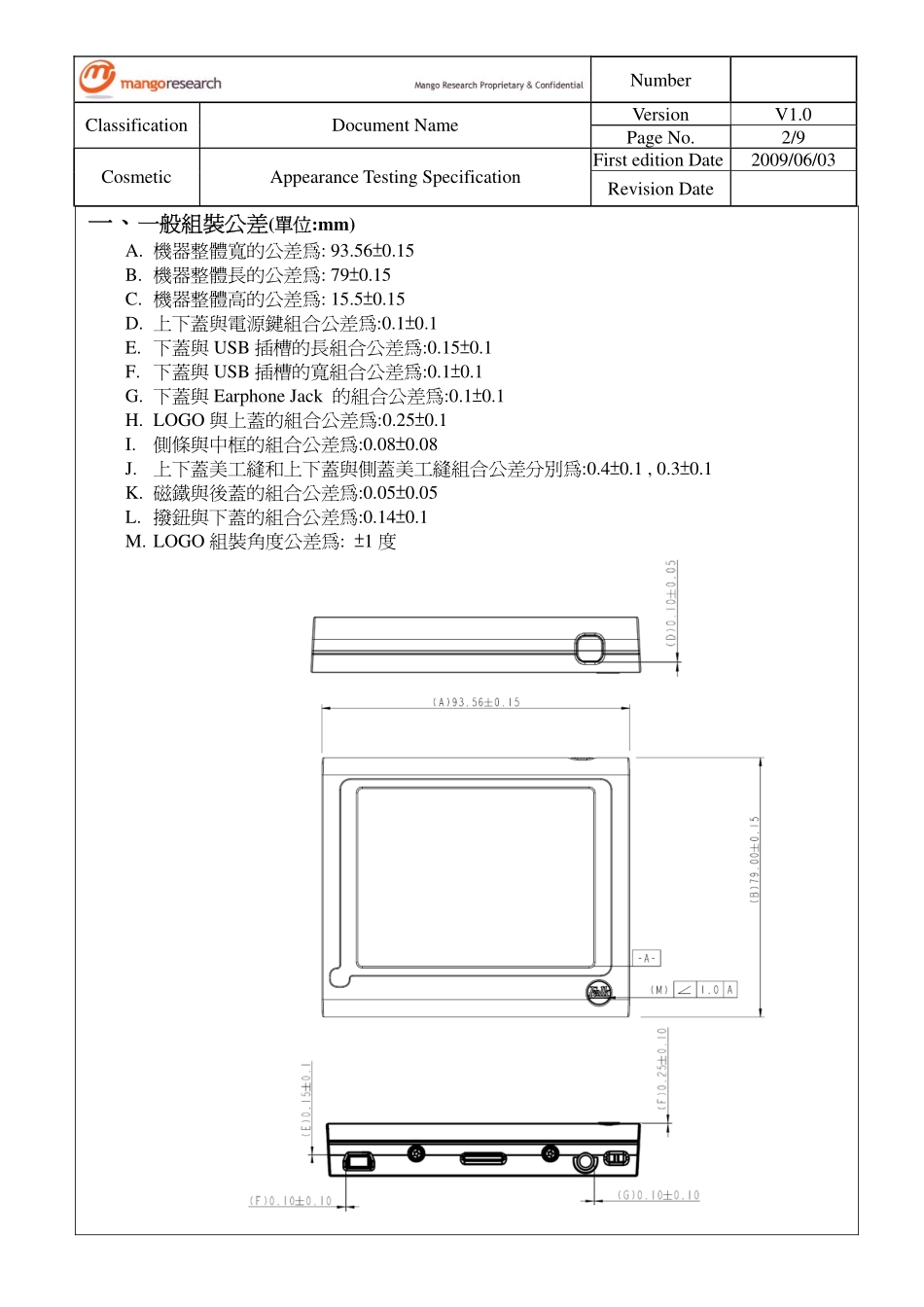

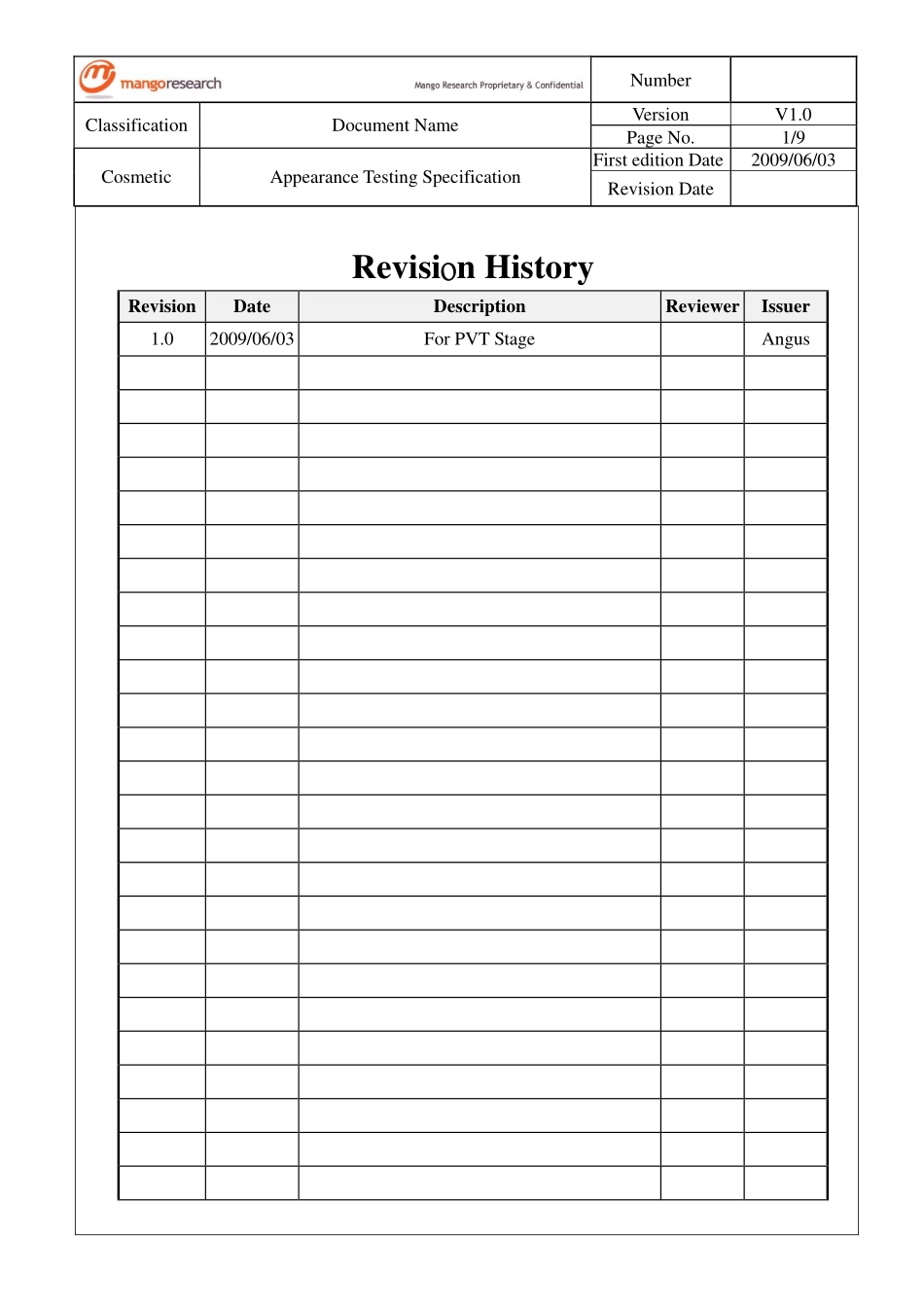

NumberVersionV1.0ClassificationDocumentNamePageNo.1/9FirsteditionDate2009/06/03CosmeticAppearanceTestingSpecificationRevisionDateRevisionHistoryRevisionDateDescriptionReviewerIssuer1.02009/06/03ForPVTStageAngusNumberVersionV1.0ClassificationDocumentNamePageNo.2/9FirsteditionDate2009/06/03CosmeticAppearanceTestingSpecificationRevisionDate一、一般組裝公差(單位:mm)A.機器整體寬的公差為:93.56±0.15B.機器整體長的公差為:79±0.15C.機器整體高的公差為:15.5±0.15D.上下蓋與電源鍵組合公差為:0.1±0.1E.下蓋與USB插槽的長組合公差為:0.15±0.1F.下蓋與USB插槽的寬組合公差為:0.1±0.1G.下蓋與EarphoneJack的組合公差為:0.1±0.1H.LOGO與上蓋的組合公差為:0.25±0.1I.側條與中框的組合公差為:0.08±0.08J.上下蓋美工縫和上下蓋與側蓋美工縫組合公差分別為:0.4±0.1,0.3±0.1K.磁鐵與後蓋的組合公差為:0.05±0.05L.撥鈕與下蓋的組合公差為:0.14±0.1M.LOGO組裝角度公差為:±1度NumberVersionV1.0ClassificationDocumentNamePageNo.3/9FirsteditionDate2009/06/03CosmeticAppearanceTestingSpecificationRevisionDate(C)15.5±0.15(J)0.4±0.1NumberVersionV1.0ClassificationDocumentNamePageNo.4/9FirsteditionDate2009/06/03CosmeticAppearanceTestingSpecificationRevisionDate二、ScreenPrintingNumberVersionV1.0ClassificationDocumentNamePageNo.5/9FirsteditionDate2009/06/03CosmeticAppearanceTestingSpecificationRevisionDate三、ScreenPrintingColor&TextureDefinition1.(1)LowCaseandPowerKeyPrintingColor:80%BlackPrintingS/N:P432C2.ColorSpecification(1)UpCase,LowCaseandHolderFrontCasePaintingColor：KH-1355閃銀白（益通）(2)PowerKey,Side-StickPaintingColor:KH-5237(3)HolderBackCasePaintingColor:205-SK350深藍色(益通)MG7055Basis(semimatt)油漆編號：KH-1355Stand-byicon:samecolorasF90Cradlefrontcover:MG7055Basis(semimatt)油漆編號：KH-1355Stand-bybutton:MG7055Basis(semimatt)油漆編號：KH-1355Topinlay:Paintcolor:電鍍銀油漆編號:KH-5237Cradlebackcover:-DarkBluematt-matttextureassameasF90油漆編號：205-SK350NumberVersionV1.0ClassificationDocumentNamePageNo.6/9FirsteditionDate2009/06/03CosmeticAppearanceTestingSpecificationRevisionDate附錄一:塑膠部品外觀檢驗規範1.外觀檢驗環境定義及方法：目視檢驗的方法：光照距離0.6~1.0m，光照強度400~1000LUX檢驗時每面檢驗5秒，以目視掃瞄方式進行(每個表面來回觀看)，目視距離40~45cm，最初以垂直待驗部品(90°)，而後分別移動待驗部品與目光保持30°~45°方式，由上至下，由左至右，直到完成待驗部品的檢驗(檢驗方式參考下圖)。2.外觀面分級定義：A於一般正常目視時，直接暴露於外之可視外觀面。B暴露於外之外觀面，但在一般正常目視時不會直接看見之區域。C非外觀面，但有保護或功能上考量之區域3.塑膠外觀缺點判定標準：No項目描述/規格值判定Acc/RejRemark1毛邊因合模不良或模具彎曲造成邊緣多料.不允許2縮水成型不良造成之表面凹塌.正常光線下不能看出凹陷.不允許3油污成型及加工過程中之油漬痕跡不允許A面不許有A0.05mm2~0.1mm20.1mm2~0.2mm22/31/2B0.1mm2~0.2mm20.2mm2~0.3mm22/31/2同色點CArea>0.5mm21/2A0.05mm2~0.1mm21/2B0.05mm2~0.1mm20.1mm2~0.2mm22/31/2４污點,沙粒異色點CArea>0.5mm21/2Logo及印刷區域,不可有.點與點距離為2cm5間隙段差(Gap)Gap≦0.3mm--NumberVersionV1.0ClassificationDocumentNamePageNo.7/9FirsteditionDate2009/06/03CosmeticAppearanceTestingSpecificationRevisionDateA0.05mm2~0.1mm20.1mm2~0.2mm22/31/2B0.1mm2~0.2mm20.2mm2~0.3mm22/31/26氣泡CArea>0.5mm21/2Logo及印刷區域,不可有.點與點距離為2cm上蓋≦0.1mm--7變形(平整度)下蓋≦0.1mm--8水痕--不允許A--不允許BW<0.1mmL<1mmD<0.1mm1/2有感CW<0.1mmL<2mmD<0.1mm1/2AW<0.1mmL<1mm1/2BW<0.1mmL≦2mm1/29刮傷/磨傷/碰傷/撞傷無感CW<0.15mmL≦2mm1/2寬度:W長...
