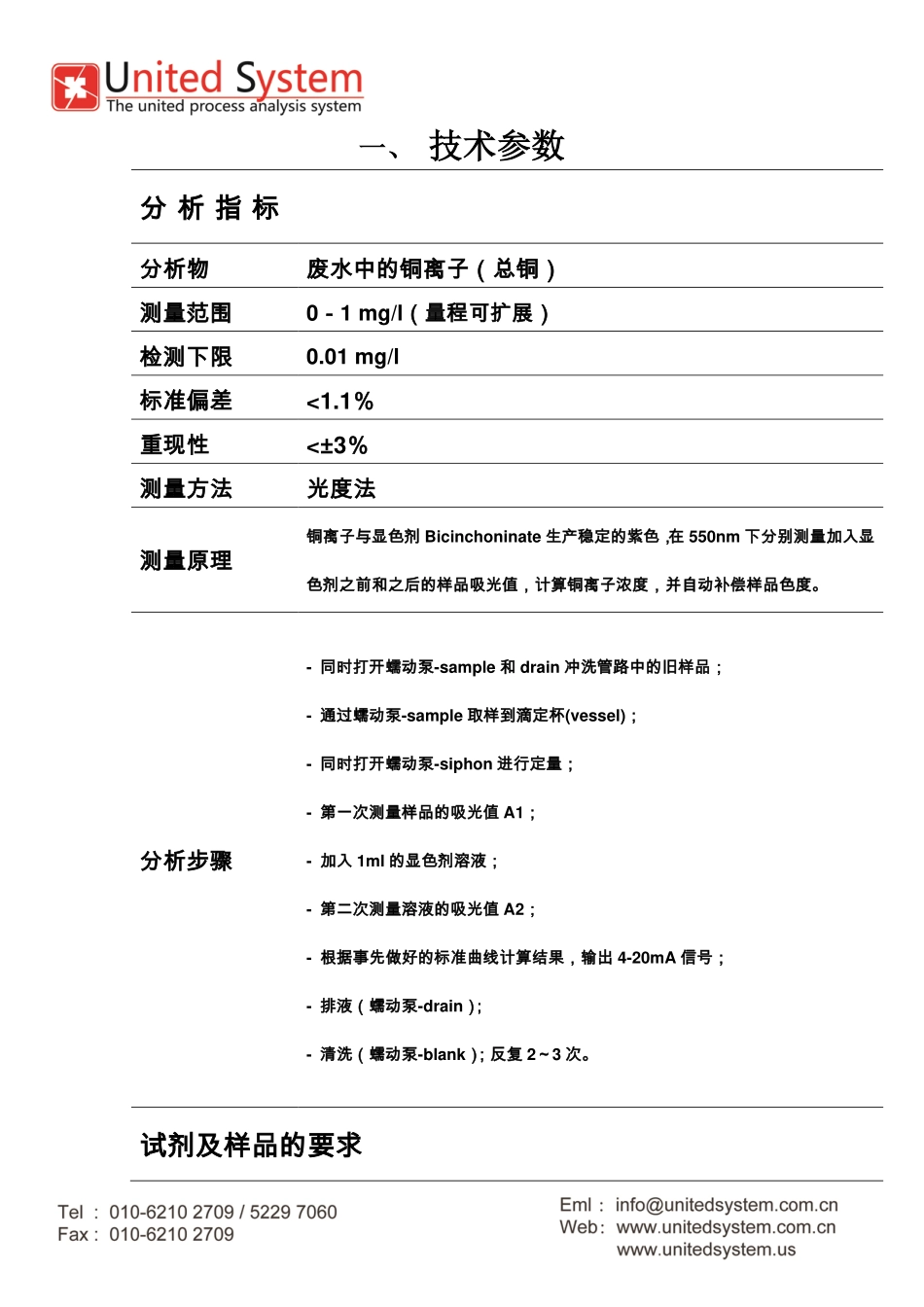

铜离子在线分析仪铜铜离离子子在在线线分分析析仪仪====技术方案====日期:2012年8月一、技术参数分析指标分析物废水中的铜离子（总铜）测量范围0－1mg/l（量程可扩展）检测下限0.01mg/l标准偏差<1.1％重现性<±3％测量方法光度法测量原理铜离子与显色剂Bicinchoninate生产稳定的紫色，在550nm下分别测量加入显色剂之前和之后的样品吸光值，计算铜离子浓度，并自动补偿样品色度。分析步骤-同时打开蠕动泵-sample和drain冲洗管路中的旧样品；-通过蠕动泵-sample取样到滴定杯(vessel)；-同时打开蠕动泵-siphon进行定量；-第一次测量样品的吸光值A1；-加入1ml的显色剂溶液；-第二次测量溶液的吸光值A2；-根据事先做好的标准曲线计算结果，输出4-20mA信号；-排液（蠕动泵-drain）；-清洗（蠕动泵-blank）；反复2～3次。试剂及样品的要求试剂显色剂溶液每次分析消耗1mL清洗剂每次分析消耗10mLCu2+标液每次校正消耗30mL校正全自动校正程序，可自由选择校正频率样品数量1个样品分析周期约8～10分钟，分析频率可任意设定（10～1440分钟）样品体积10ml样品温度0－40℃样品压力<1bar，推荐0.5bar仪器配置外形尺寸600x400x260mm重量25Kg电源115/230V,50/60Hz材料聚苯乙烯、玻璃、PFA环境温度<40℃箱体防护IP65/NEMA4；Smarter®在线铜离子分析仪采用一块集成线路版，并且将湿化学组件（光度池、蠕动泵和样品流路）与电路板部分完全隔离，保证电路在露天或潮湿环境也可长时间正常运行。信号输出模拟信号/：标配（0/4-20mA），可选配第二个；继电器开/关信号：分析结果上、下限报警；过程报警；三个可编程开/关量信号。取样样品、标准液、试剂、清洗液分别使用独立的高精度蠕动泵，避免管路交叉污染，并且还使用高精度的定量装置（siphon）确保测量可靠；使用排液泵保证每次分析完后，测量池中的废液能完全清除，不影响下一次分析结果。每个泵都是独立运行，减小了泵的运行负荷。蠕动泵的取样泵管孔径为4.8mm，对颗粒物的容纳性更好，并且更加容易清洗及维护。二、工作流程图说明：该款在线分析仪表采用各自独立的大孔径蠕动泵全自动实现取样、定量、排液、清洗、添加试剂和标液及线上校正的功能，整台仪器结构直观明了，配以灵活度极高的软件，使用方便。样品的定量通过sample和siphon两个泵的共同工作实现（如上图），取样的精度高、重现性好，有效地解决了交叉污染的问题，分析结果可靠性高、量程宽、正常运转时间超过95％。仪器结构紧凑、操作简便、维护工作量少，可以室外安装。三、工作范围供方工作范围：序号名称型号数量单位一、仪表设备部分1.1铜离子在线分析仪(单流路)Smarter-Cu1台1.2自动前置反冲式过滤系统Trimmer1套二、设备安装供方负责所供设备的现场安装调试，包括：1，此次报价考虑使用仪表自身的内置取样装置，但要求取样点距离仪表垂直距离在2米以内取样管总长度在4米以内，该取样管为6×4mm，供方提供。2，现场的接线（水路和电路）、调试和现场培训需方负责将仪器安装到位，并将电源线及信号线接至仪表安装位置旁，具体要求如下：若取样距离较远时，建议客户另配外置取样泵，并安置快速回路，上图仅为示意。如果主管线(PROCESSLINE)压力足够，也可以不用外置的增压泵(PUMP)，快速回路(FASTLOOP)的管径推荐使用1/2"UPVC（需方提供），到仪器的取样管(SAMPLELINE)为6×4mm（由供方提供）。信号线：继电器信号输出，最多四路——上限报警、下限报警、过程报警和运行显示；继电器信号输入，最多三路——远程开、远程关、紧急停车；以上信号使用带屏蔽的两芯线。模拟信号输出，一路，使用带屏蔽的双绞线。三、仪表培训:供方负责所供仪表的使用维护培训工作四、售后服务：供方承诺提供完善的售后服务工作，对于需方使用过程中出现的问题，保证24小时以内响应，在必要的情况下安排技术人员现场服务。此外供方将每年安排技术支持人员进行客户回访，了解仪表的使用情况，解决使用中的问题。五、备品备件：供方承诺以优惠价格保证所供仪表的备品备件的长期供应需方配合工作：一、需方负责提供施工现场便利，并提供相关人员的协作。二、需方负责提供合适的仪表安装地点（见上面设备安...
