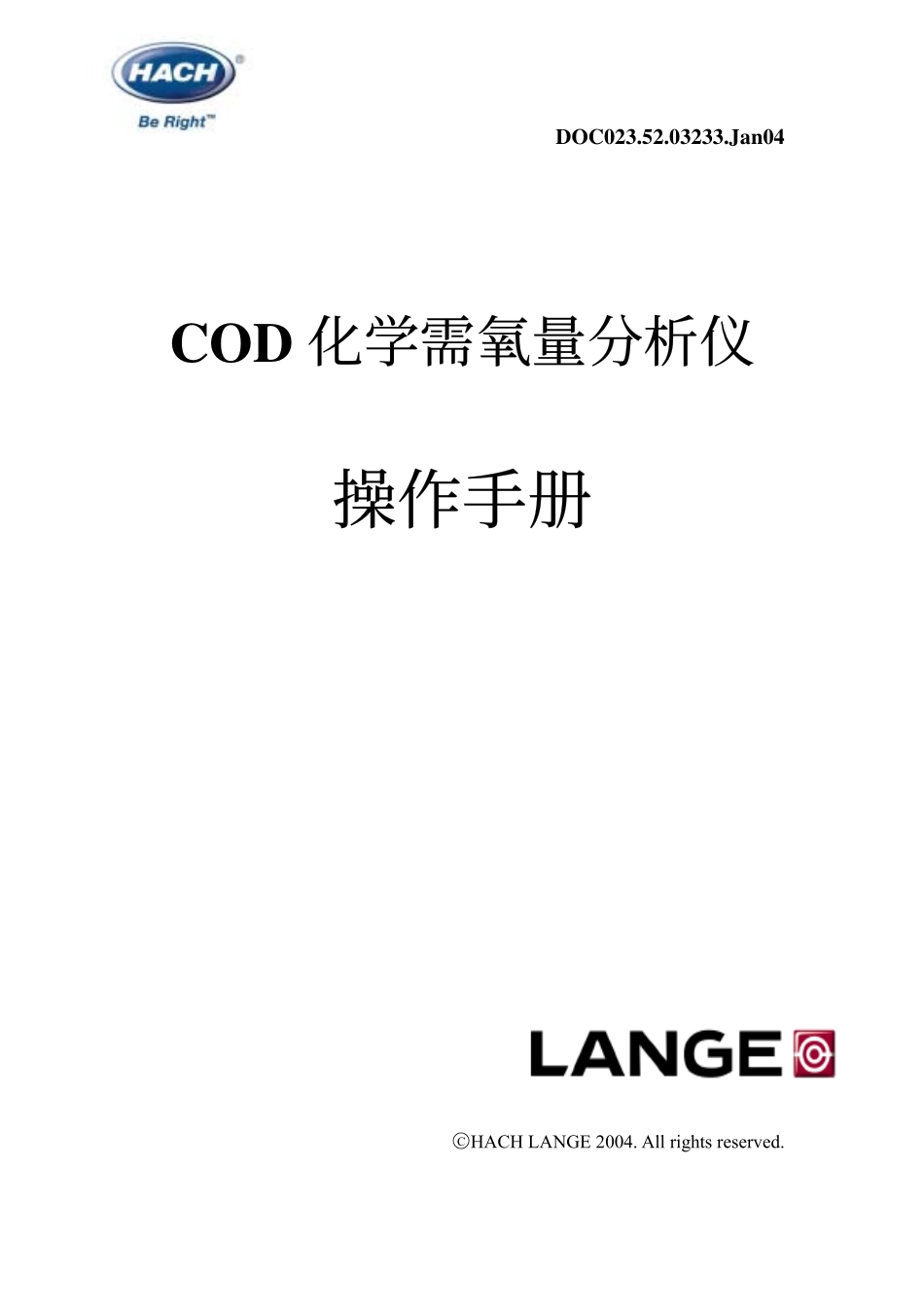

DOC023.52.03233.Jan04COD化学需氧量分析仪操作手册致力优质水质○CHACHLANGE2004.Allrightsreserved.目录第一章技术规格第二章引言2.1系统描述2.2应用第三章拆箱、安装3.1拆箱及安装3.1.1拆箱及检查3.1.2位置要求3.2Modbus界面第四章标准曲线与试剂的准备4.1试剂成份4.1.1硫酸汞溶液4.1.2重铬酸钾溶液4.1.3硫酸4.1.4零点标液4.1.5标液4.1.5.1标液化验4.2危害信息第五章分析仪的试运行5.1安全面板的拆卸5.2试剂的放置5.3操作暂停第六章操作6.1基本原理6.2测试范围6.3测试步骤6.4校准6.5自动清洗6.6安全面板6.7湿度传感器6.8分析单元6.9导管分布图第七章软件菜单系统7.1键盘使用7.2菜单结构7.2.1设置7.2.2信号7.2.3维修菜单7.2.3.1功能测试7.2.4状态菜单第八章设备维护第九章故障维修9.1警告9.2错误安全预防措施尤其注意所有有关危险和谨慎问题的说明。否则可能会导致对操作人员的严重伤害和对仪器的严重损伤。为确保设备本身提供的保护不被损坏，请勿使用任何本手册中未说明的方式安装该设备。预防标志仔细阅读设备上所有的标签，否则可能会导致设备的损伤。如果设备上标记了该符号，请参照指导手册和/或安全信息进行操作。产品外壳或隔板上标记该符号时表示存在电击危险，只有具有进行带电操作资格的人员可以打开外壳或去除隔板。产品上标记了该符号时，表明存在化学危害风险，只有经过培训具有操作资格的人可进行化学药品处理或维护设备化学药品传递系统。产品上标记了该符号时，表明需佩戴护眼设备产品上标记了该符号时，表明该处为接地保护位置。触电与灼伤预防当安装或维修接电设备时请务必：�维护或修理前务必断开电源；�按照地方或国家规则进行电力连接；�尽可能使用接地故障断路器；�在连续操作条件下将操作单元接地；化学药品第3.2节包括在线COD分析仪所需的标准物质列表。其中一些物质为有毒物质。请处理这些化学或溶液的时候采取一定的预防措施。第一章技术规格以下仅为分析仪的标准配置参数，可发生变化。测量方法:基于中国国家标准GB11914-89水质—化学需氧量测定---重铬酸钾法测量范围:10–5000mg/lCOD测量不确定性:精确性:>100mg/l时<10%，<100mg/l时<±6mg/l重复性:>100mg/l时<5%，<100mg/l时±5mg/l测量时间间隔:20,30,40,60,80,100,120min,auto校准:可选择间隔时间内的自动校准(持续时间:60分钟)保养间隔:24月用户维护:一般每月约1小时试剂容量:1个月(试剂和标液)输出:2电流输出：0/4-20mA,最大500Ω2触发限值:floating,24V1AServiceinterfaceRS232Option:MODBUS,环境温度:+5°C到+40°C电源:230V交流±10%/50-60Hz电耗:约100VA尺寸:宽x高x深550mmx810mmx390mm质量:约22kg(不包括试剂)其它:自动清洗,数据录入,图形显示第二章引言2.1系统描述图1在线COD分析仪1.底板7.外壳2.试剂8.界面3.安全面板9.显示屏4.样品进口10.键盘5.电源线11.门6.屏蔽电缆口12.试剂筒（空）2.2应用本方法适于测试化学需氧量在10-5000mg/L范围内的废水。含有悬浮性固体的水样需均质化以后才可进行测试。该方法适于测试氯化物浓度低于5gCl－/l的水样。第三章拆箱，安装3.1拆箱和安装3.1.1拆箱和检查在安装前彻底检查运输集装箱和分析仪，以防损坏或硬件和电缆在运输过程中的松动。小心处理！3.1.2位置要求分析仪应进行室内操作，安装到墙或架上。理想的安装位置应干燥，通风，易于进行温度控制。为了便于操作，分析仪应安装在与眼睛平行或稍高的位置。按以下标准最优化分析仪的COD测试：�选择与样品源尽可能近的位置安装分析仪以减少分析延迟。�选择与排放口较近的位置安装分析仪。�安装位置温度在5~40℃范围内。�安装在干燥的地点，避免阳光直射。图2-1尺寸图2-2安装示意图注意：溢流口（3）和其它水样容器（随机水样）应该与内部标准液置于同一水平面上。1.潜水泵5.在线COD分析仪2.手动阀6.废液管3.溢流口4.系统插座7.废液筒废液应作为危险废物处理！图2-3电路连接1.线扣6.Relais22.面板7.电源输出13.显示终端8.电源输出24.接线板9.备选MODBUS端口5.Relais1注意：如果不使用主线连接器，而采用固定配线进行电源连接，请务必在靠近显示单元的电源线上安装两极绝缘器！所有的信号连...
