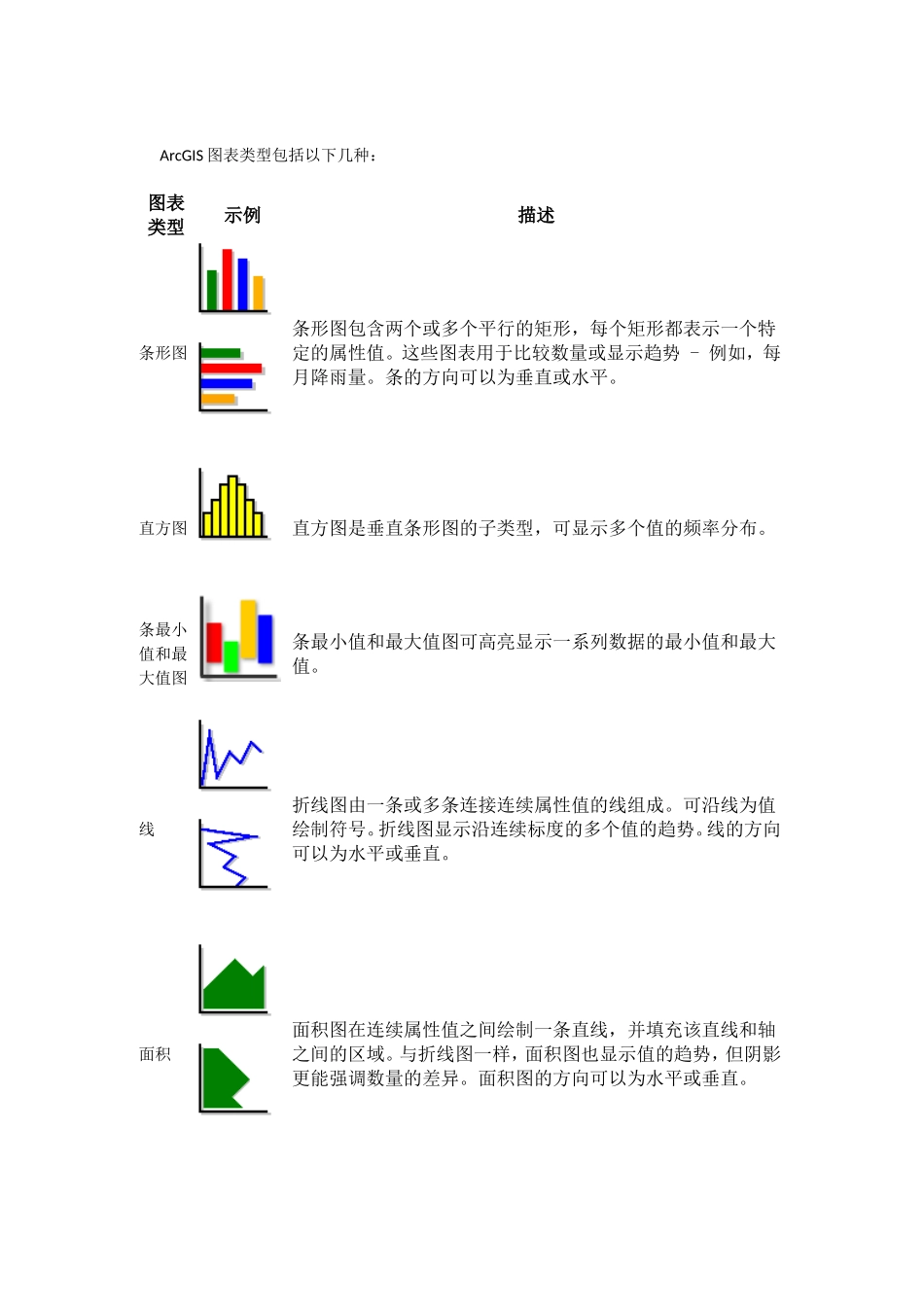

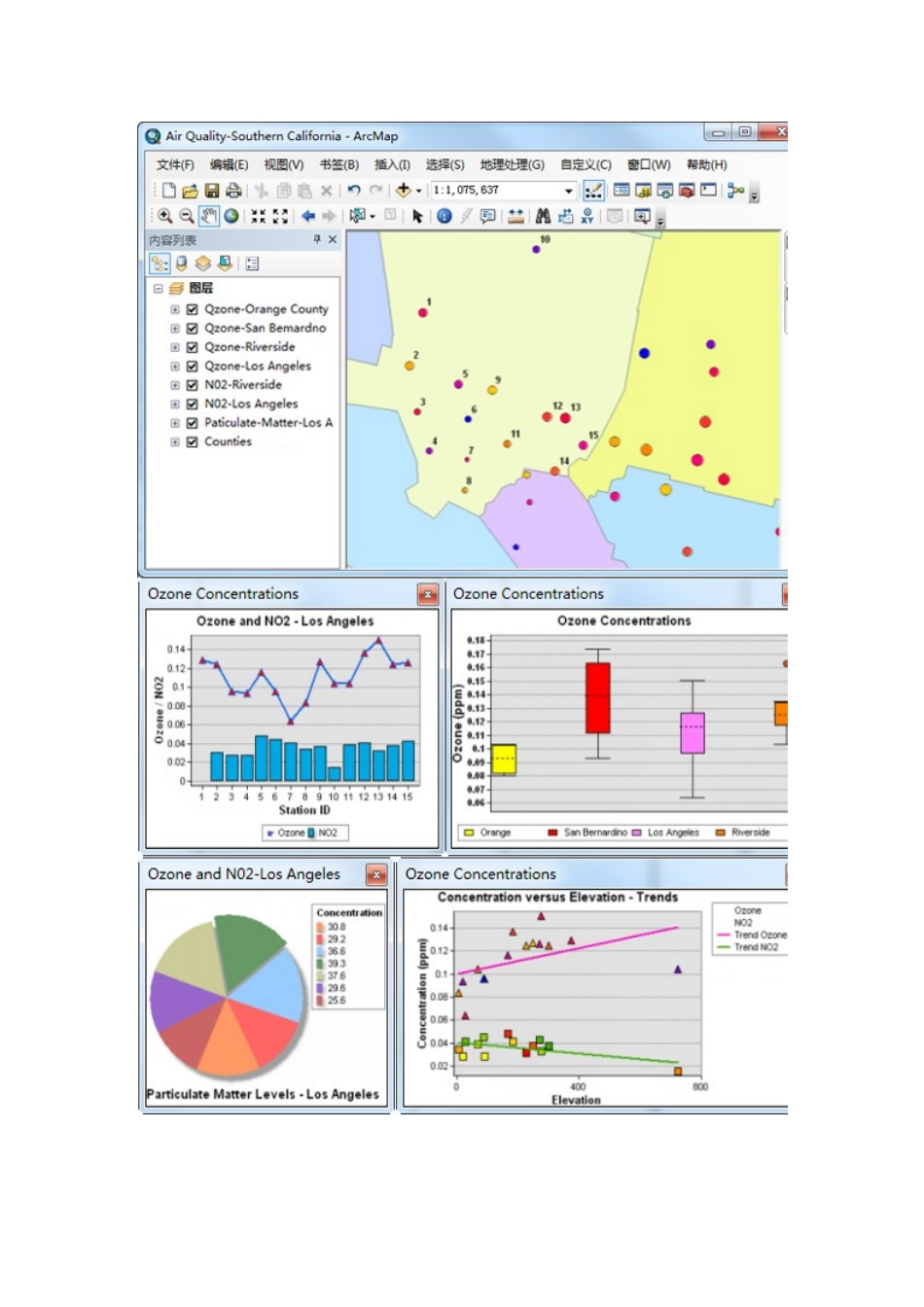

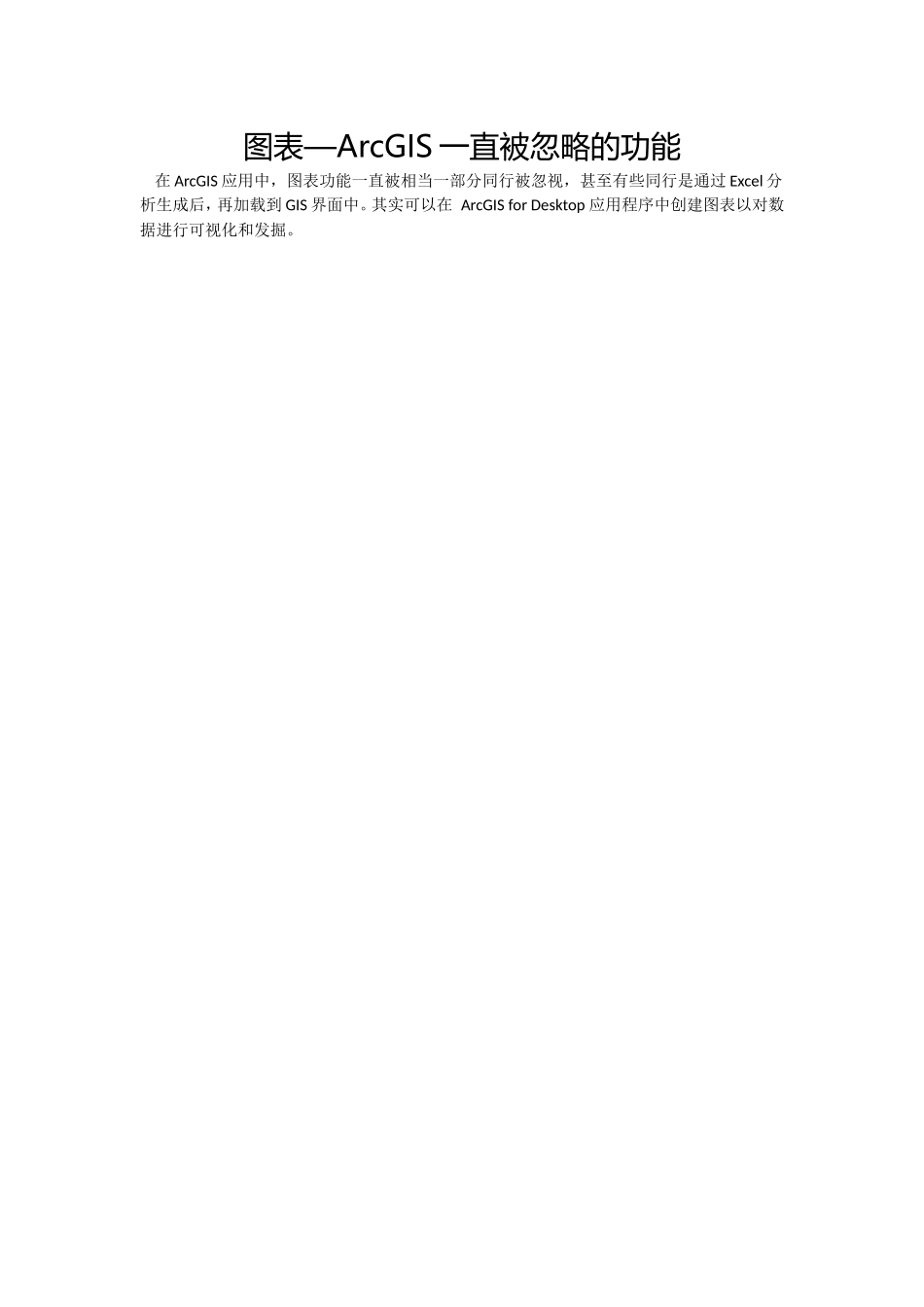

图表—ArcGIS一直被忽略的功能在ArcGIS应用中,图表功能一直被相当一部分同行被忽视,甚至有些同行是通过Excel分析生成后,再加载到GIS界面中。其实可以在ArcGISforDesktop应用程序中创建图表以对数据进行可视化和发掘。ArcGIS图表类型包括以下几种:图表类型示例描述条形图条形图包含两个或多个平行的矩形,每个矩形都表示一个特定的属性值。这些图表用于比较数量或显示趋势-例如,每月降雨量。条的方向可以为垂直或水平。直方图直方图是垂直条形图的子类型,可显示多个值的频率分布。条最小值和最大值图条最小值和最大值图可高亮显示一系列数据的最小值和最大值。线折线图由一条或多条连接连续属性值的线组成。可沿线为值绘制符号。折线图显示沿连续标度的多个值的趋势。线的方向可以为水平或垂直。面积面积图在连续属性值之间绘制一条直线,并填充该直线和轴之间的区域。与折线图一样,面积图也显示值的趋势,但阴影更能强调数量的差异。面积图的方向可以为水平或垂直。散点图散点图使用属性值作为x,y坐标来绘制点。图案可显示绘制在格网上的值之间的关系。箱图箱图是显示多个值的统计分布的有效方式。箱体指示中间50%数据的分布方式,从箱延伸出的线是分布范围之外的值乘以某个系数的范围,并且任何点都是异常值。箱图也称为箱须图。泡状图气泡图允许以二维方式绘制三个变量。它是散点图的一种变化形式,其中气泡大小表示特定数据值。例如,气泡的大小可表示总人口,沿y轴位置表示出生率,沿x轴位置表示死亡率。极坐标极线图允许在圆形格网上根据角度或方向绘制变量。极线图主要用在数学和统计学应用方面。例如,可以绘制不同x,y位置的风向。饼图饼图由一个被分割成两个或更多扇区(切片或楔形)的圆(“饼”)组成。饼图显示了部分和整体之间的关系,对于显示比例和比率特别有用。可通过“拆分”某个饼图切片(将其从中心略微向外分离)来高亮显示该饼图切片。散点图矩阵散点图矩阵图是一个数据浏览工具,可在同一个图表上绘制多个变量。散点图矩阵图可用来显示以及帮助标识变量之间的模式和关系。下面以创建饼图为例,介绍创建流程:饼图由一个被分割成两个或更多扇区(分块或楔形)的圆形(饼)组成。饼图强调数据与整体之间的相对关系,在展现比例和比率方面特别有用。当数据由几个较大的类别(3到7个类别)组成时,饼图的使用效率最高;类别过多会导致将饼图被分割成过多的小块,会为数据的解释带来难度。控制饼图如果您有一个按国家统计的人类感染禽流感病例表,表中以首次发现病毒的时间先后顺序(从1997年到2005年12月)来排列国家顺序,则饼图中楔形的顺序与这些国家在表中的顺序(逆时针)相同:如果希望图表中的楔形按从大到小的顺序排序,可将“排序”字段设置为“Cases”,将排序类型设置为“降序”。默认标注字段为<无>,但要改为显示国家/地区的名称,可将“标注”字段设置为“Country”文本字段(请参见左下图)。此外,如果希望楔形按国家/地区名称的字母顺序排序,可将“排序”字段设置为“Country”(右下图)。饼图上的选择只能在饼图上选择一个楔形。不能使用选取框或通过shift+单击操作来动态选择多个相邻的楔形。选择点基于鼠标释放时的光标位置而定。由于饼图没有轴,因此饼图“轴”属性中的所有设置都不起任何作用。饼图一般不适用于显示负值。条形图更适用于显示负值,因为可以用垂直于水平基线下方的条块来代表负值。如果在饼图的输入数据中使用了负值,将在饼图中使用其绝对值。步骤:1.单击视图菜单,指向图表,然后单击创建图表。2.单击图表类型下拉箭头,然后选择饼图类型。3.单击图层/表下拉箭头,然后选择含有要绘成图表的数据值的图层或表。4.单击值字段下拉箭头并选择要绘成图表的值的字段。向导将显示图表的初始版本。图中的楔形最初将三点钟位置作为起点呈现第一个数据值,然后以逆时针方向依次绘制后续的楔形来代表后续值。5.通过排序字段参数按另一字段对楔形进行升序或降序排序。6.在标注字段中指定一个不同的字段来标注图表中的楔形,通常为文本(字符串)字段。7.默认情况下,输入数据的值将被添加到图表的图例中。取消选中添加...
