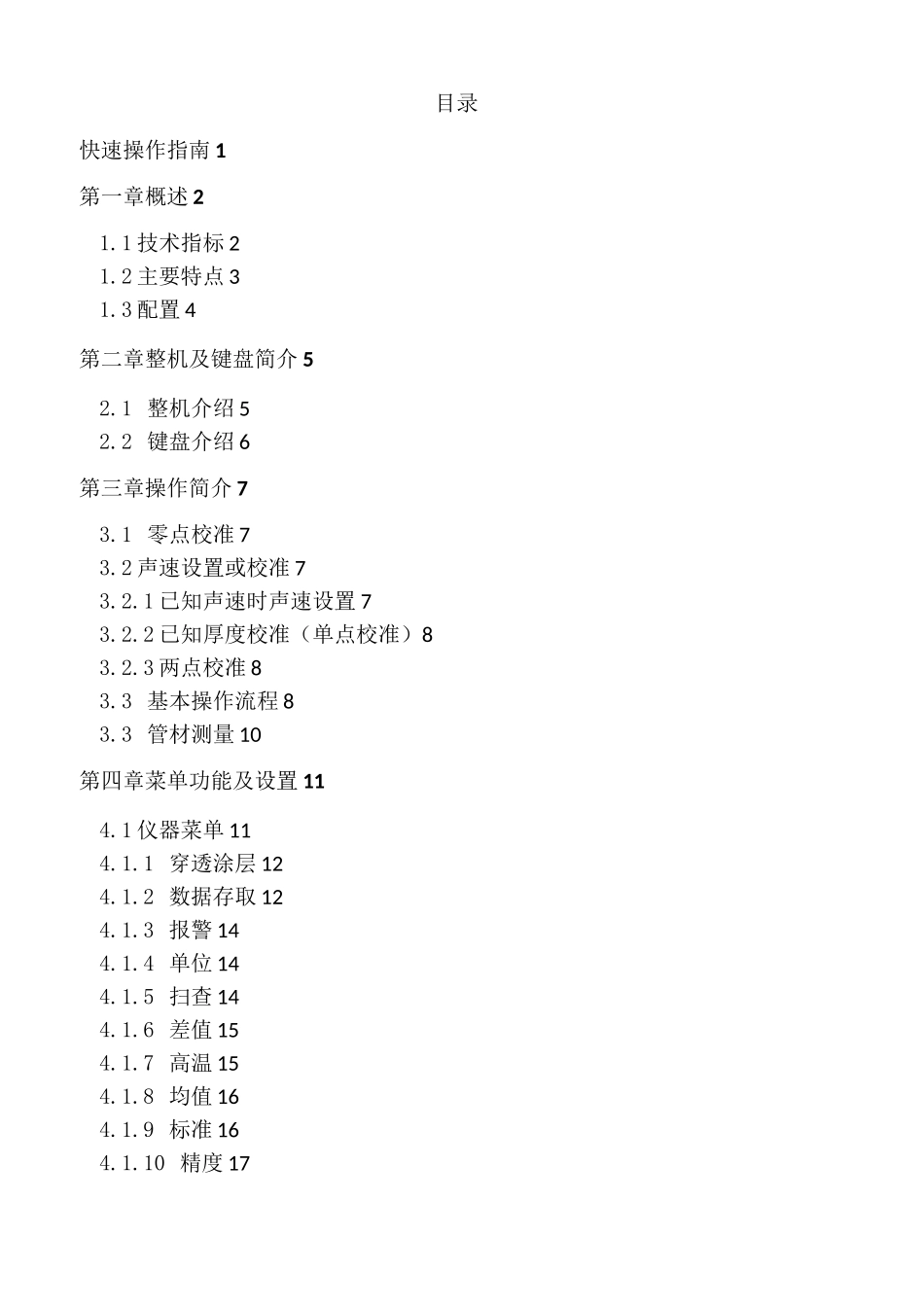

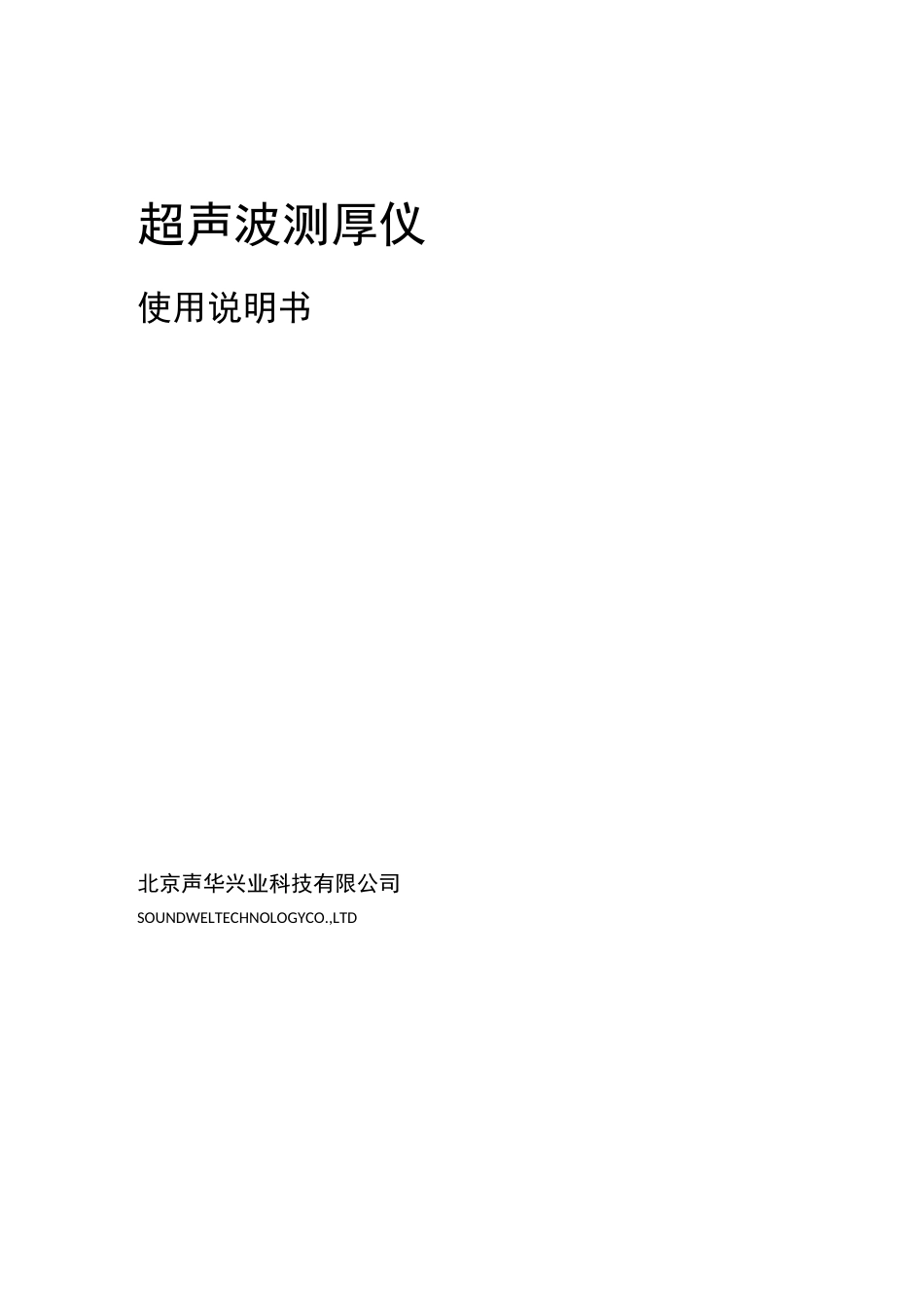

超声波测厚仪使用说明书北京声华兴业科技有限公司SOUNDWELTECHNOLOGYCO.,LTD目录快速操作指南1第一章概述21.1技术指标21.2主要特点31.3配置4第二章整机及键盘简介52.1整机介绍52.2键盘介绍6第三章操作简介73.1零点校准73.2声速设置或校准73.2.1已知声速时声速设置73.2.2已知厚度校准（单点校准）83.2.3两点校准83.3基本操作流程83.3管材测量10第四章菜单功能及设置114.1仪器菜单114.1.1穿透涂层124.1.2数据存取124.1.3报警144.1.4单位144.1.5扫查144.1.6差值154.1.7高温154.1.8均值164.1.9标准164.1.10精度174.1.11频率174.1.12自动关机174.1.13出厂设置184.1.14对比度184.1.15零点校准184.1.16手动选择探头184.1.17声音设置194.1.18屏幕旋转194.1.19单点校准和两点校准194.1.20声速表194.1.21背光194.1.22曲面20第五章维护和保养215.1使用注意事项215.2日常维护和保养21第六章故障分析和排除22附录：常用材料声速表23快速操作指南!注意：•如您使用的测厚仪无“穿透涂层”测量模式，请确认被测物为裸材，如被测点表面有油漆等，请将其打磨干净！•如您使用的测厚仪有“穿透涂层”测量模式，在被测点表面有涂层时，请选择此测量模式，但需确保被测厚度在“穿透涂层”测量模式的量程内！第一次使用或者更换探头开机时，操作如下：1）连接探头：将探头两个插头插入测厚仪主机顶端的两个插孔内，无需分左右，但请确定完全插入。注意:在插入探头前，请检查探头插头是否拧紧，如未拧紧请拧紧！2）开机：按刍键开机。3）调节声速：如已知材料声速，方法参考3.2.1,如未知材料声速，但已知材料厚度，方法参考3.2.2。4）校准零点（参考3.1）,SW7/SW7U/SW7A无需校零点。5）测量：在被测点上涂抹耦合剂，将探头与被测点耦合紧密，厚度值稳定后读数。第一章概述首先感谢您使用本公司生产的超声波测厚仪，在您使用本仪器之前请详细阅读本手册。本手册主要对仪器的功能、技术指标、设置、操作、校准等进行描述，目的在于让操作人员在短时间内了解如何使用本仪器。1.1技术指标SW3通用型：测量范围1.2mm〜200mm,显示精度0.1mmSW6/SW6U大量程、高精度型：测量范围0.65mm〜500mm,显示精度0.01mm,数据存储（SW6U型）SW7/SW7U大量程、高精度、穿透涂层型：测量范围0.65mm〜500mm,3.0〜25mm（穿透涂层），显示精度0.01mm，数据存储（SW7U型）、、型号参数、、、SW3SW6/SW6USW7/SW7USW7A测量范围（标准模式）1.2〜200mm（钢，探头分段适用）0.65〜500mm（钢，探头分段适用）0.65〜500mm（钢，探头分段适用）0.65〜500mm（钢，探头分段适用）测量范围（穿透涂层模式）//3〜25mm（钢，探头分段适用）3〜50mm（钢，探头分段适用）测量下限（曲面模式）①15mmX1.0mm(7.5MHz,①6mm探头)①10mmX1.2mm(7.5MHz,①6mm探头)显示精度0.1mm/0.01inch0.01mm/0.001inch或0.1mm/0.01inch0.01mm/0.001inch或0.1mm/0.01inch材料声速509〜18699m/s测量精度±（0.5%H+0.05）mm（钢，材料不同精度也不同）接收带宽1MHz〜10MHz(-3dB)测量频率2〜20次/秒（可设置）电源3VDC（两节AA碱性电池）工作时长280小时（背光自动），100小时（背光打开）显示屏128X64点阵LCD外形尺寸136(L)X72(W)X20(H)mm重量176g（含电池）工作温度-1OC〜+5O°C（使用高温探头，工作温度：＜3OOC）工作湿度20%〜90%RH1.2主要特点•测量范围达0.65mm〜500mm（与产品型号、探头型号、被测材料有关）•可适用多种类型的探头•声速确定：已知声速菜单选择或人工直接输入、不知声速单点已知厚度试块测试自动设定或两点已知厚度试块测试自动设定•多种测量模式：标准、扫查、报警、差值、高温（配高温探头）、均值、曲面、穿透涂层（SW7/SW7U具有，不需打磨去涂层就可测基材的厚度）•专用曲面测量模式适用于管材壁厚测量，提高曲面厚度测量精度•适合于多种材料的厚度测量,如：金属、玻璃、塑料、橡胶等，测量精度高、范围大•多种探头可选，可配合测厚仪满足不同测厚应用，包括灰口铸铁等粗晶粒材料和高温环境测量（温度最高可达300°C）应用•大容量数据存储（带U的型号）：数据存储量可达2000组•日常测厚检测只需操作面板功能键就能完成，简单直观易学，不...
