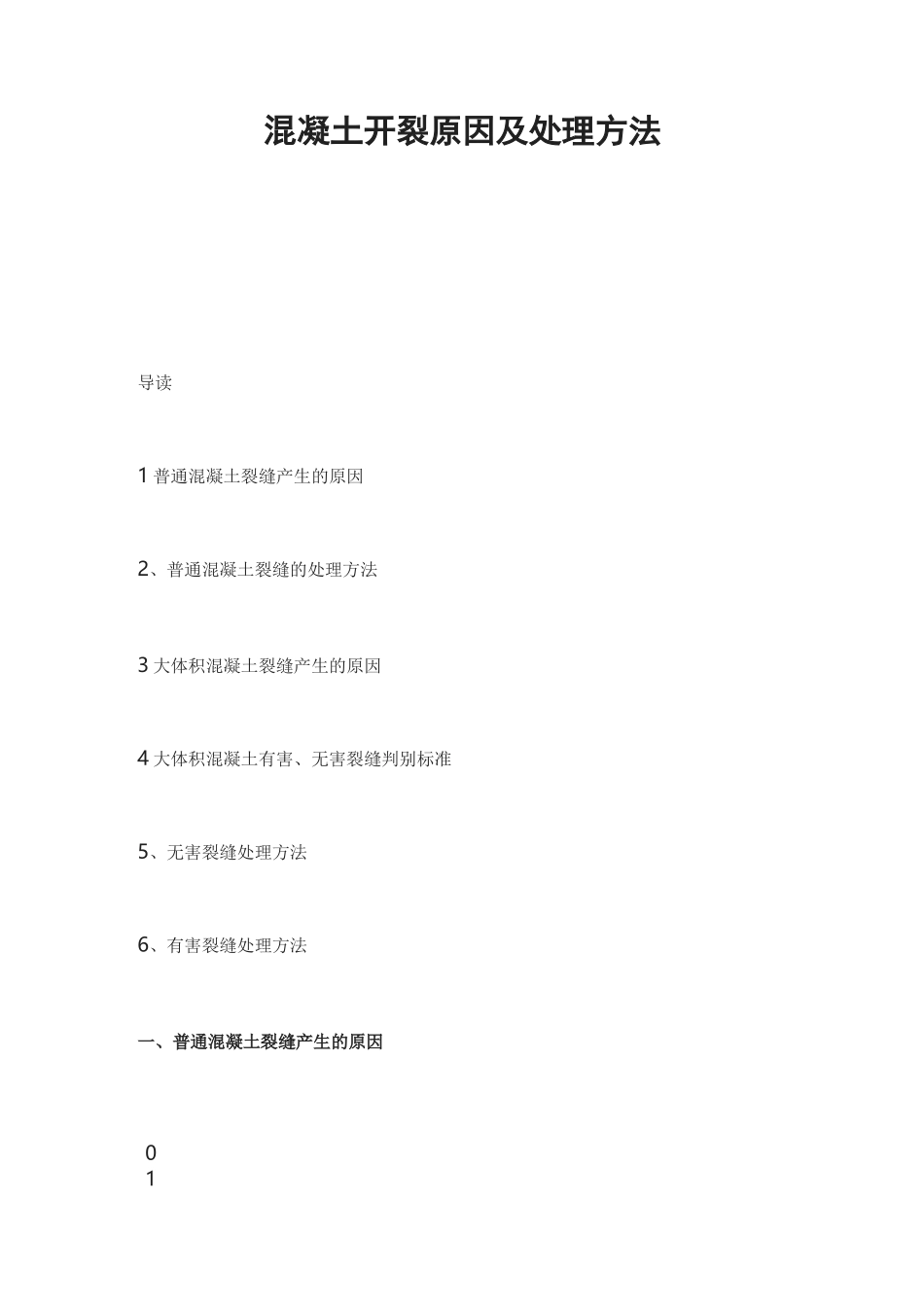

混凝土开裂原因及处理方法VIP免费

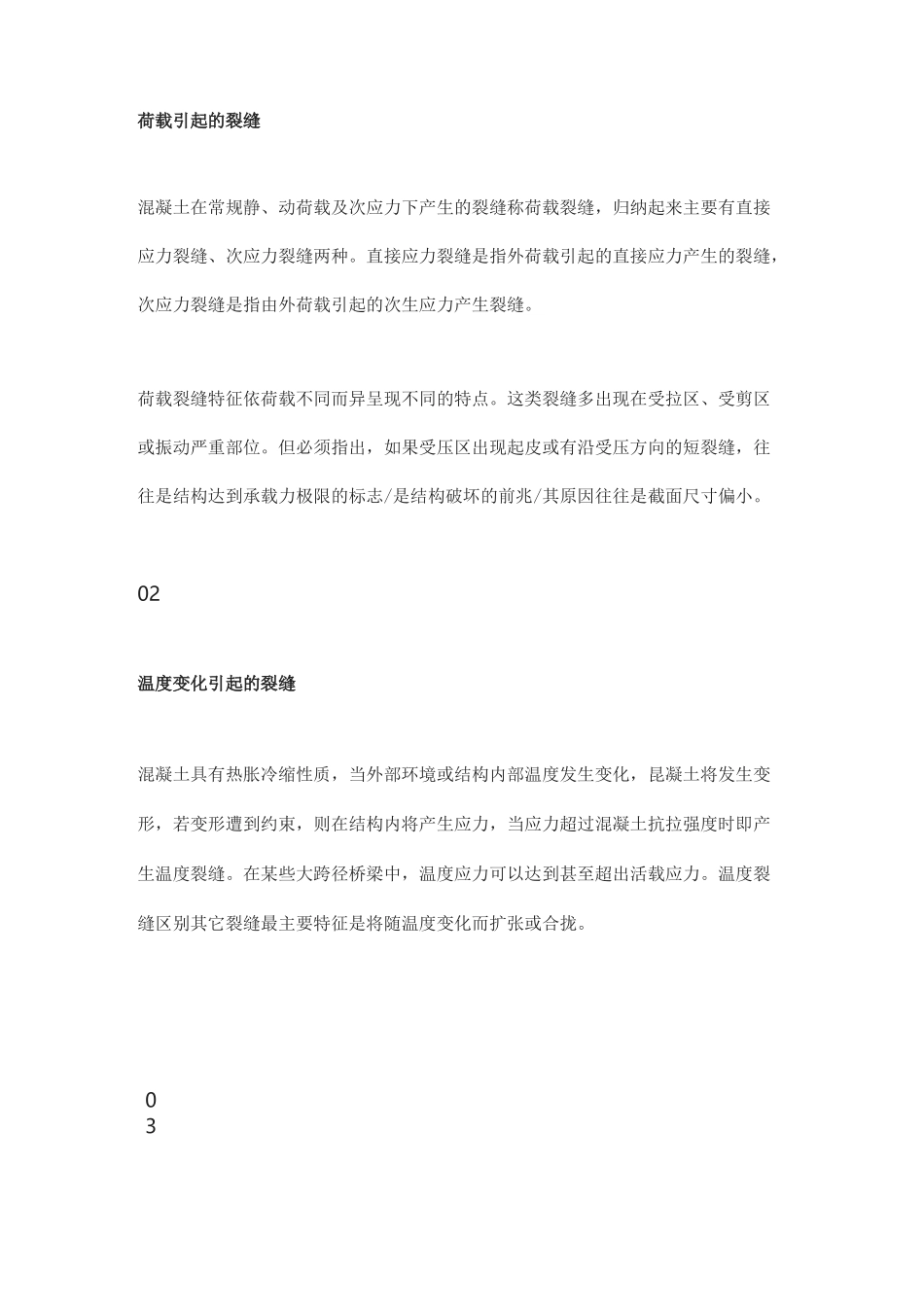

01混凝土开裂原因及处理方法导读1普通混凝土裂缝产生的原因2、普通混凝土裂缝的处理方法3大体积混凝土裂缝产生的原因4大体积混凝土有害、无害裂缝判别标准5、无害裂缝处理方法6、有害裂缝处理方法一、普通混凝土裂缝产生的原因03荷载引起的裂缝混凝土在常规静、动荷载及次应力下产生的裂缝称荷载裂缝，归纳起来主要有直接应力裂缝、次应力裂缝两种。直接应力裂缝是指外荷载引起的直接应力产生的裂缝，次应力裂缝是指由外荷载引起的次生应力产生裂缝。荷载裂缝特征依荷载不同而异呈现不同的特点。这类裂缝多出现在受拉区、受剪区或振动严重部位。但必须指出，如果受压区出现起皮或有沿受压方向的短裂缝，往往是结构达到承载力极限的标志/是结构破坏的前兆/其原因往往是截面尺寸偏小。02温度变化引起的裂缝混凝土具有热胀冷缩性质，当外部环境或结构内部温度发生变化，昆凝土将发生变形，若变形遭到约束，则在结构内将产生应力，当应力超过混凝土抗拉强度时即产生温度裂缝。在某些大跨径桥梁中，温度应力可以达到甚至超出活载应力。温度裂缝区别其它裂缝最主要特征是将随温度变化而扩张或合拢。收缩引起的裂缝在实际工程中，混凝土因收缩所引起的裂缝是最常见的。在混凝土收缩种类中，塑性收缩和缩水收缩（干缩）是发生混凝土体积变形的主要原因，另外还有自生收缩和炭化收缩。塑性收缩。发生在施工过程中、混凝土浇筑后4~5小时左右，此时水泥水化反应激烈，分子链逐渐形成，出现泌水和水分急剧蒸发，混凝土失水收缩，同时骨料因自重下沉，因此时混凝土尚未硬化，称为塑性收缩。塑性收缩所产生量级很大，可达1%左右。在骨料下沉过程中若受到钢筋阻挡，便形成沿钢筋方向的裂缝。在构件竖向变截面处如T梁、箱梁腹板与顶底板交接处，因硬化前沉实不均匀将发生表面的顺腹板方向裂缝。为减小混凝土塑性收缩施工时应控制水灰比，避免过长时间的搅拌，下料不宜太快，振捣要密实，竖向变截面处宜分层浇筑。缩水收缩（干缩）。混凝土结硬以后，随着表层水分逐步蒸发，湿度逐步降低，混凝土体积减小，称为缩水收缩（干缩）。因混凝土表层水分损失快，内部损失慢，因此产生表面收缩大、内部收缩小的不均匀收缩，表面收缩变形受到内部混凝土的约束，致使表面混凝土承受拉力，当表面混凝土承受拉力超过其抗拉强度时，便产生收缩裂缝。混凝土硬化后收缩主要就是缩水收缩。如配筋率较大的构件（超过3%），钢筋对混凝土收缩的约束比较明显，混凝土表面容易出现龟裂裂纹。05自生收缩。自生收缩是混凝土在硬化过程中，水泥与水发生水化反应，这种收缩与外界湿度无关,且可以是正的（即收缩,如普通不圭酸盐水泥混凝土），也可以是负的（即膨胀,如矿j渣水泥混凝土与粉煤灰水泥混凝土）。炭化收缩。大气中的二氧化碳与水泥的水化物发生化学反应引起的收缩变形。炭化收缩只有在湿度50%左右才能发生，且随二氧化碳的浓度的增加而加快。炭化收缩一般不做计算。混凝土收缩裂缝的特点是大部分属表面裂缝，裂缝宽度较细，且纵横交错，成龟裂状，形状没有任何规律。04地基础变形引起的裂缝由于基础竖向不均匀沉降或水平方向位移，吏结构中产生附加应力，超出混凝土结构的抗拉能力，导致结构开裂。钢筋锈蚀引起的裂缝由于混凝土质量较差或保护层厚度不足，昆凝土保护层受二氧化碳侵蚀炭化至钢筋表面，使钢筋周围混凝土碱度降低/或由于氯化物介入/钢筋周围氯离子含量较高，匀可引起钢筋表面氧化膜破坏，钢筋中铁离子与侵入到混凝土中的氧气和水分发生锈蚀反应，其锈蚀物氢氧化铁体积比原来增长约2~4倍，从而对周围混凝土产生膨胀应力，导致保护层混凝土开裂、剥离，沿钢筋纵向产生裂缝，并有锈迹渗到混凝土表面。由于锈蚀，使得钢筋有效断面面积减小，钢筋与混凝土握裹力削弱，结构承载力下降，并将诱发其它形式的裂缝，加剧钢筋锈蚀，导致纟吉构破坏。要防止钢筋锈蚀，设计时应根据规范要求控制裂缝宽度、采用足够的保护层厚度（当然保护层亦不能太厚,否则构件有效高度减小,受力时将加大裂缝宽度）；施工时应控制混凝土的水灰比,加强振捣，呆证混凝土的密实性，防止氧气侵入，同时严格控制含氯盐的外加剂用量，沿海...
