叉车液压系统设计VIP免费

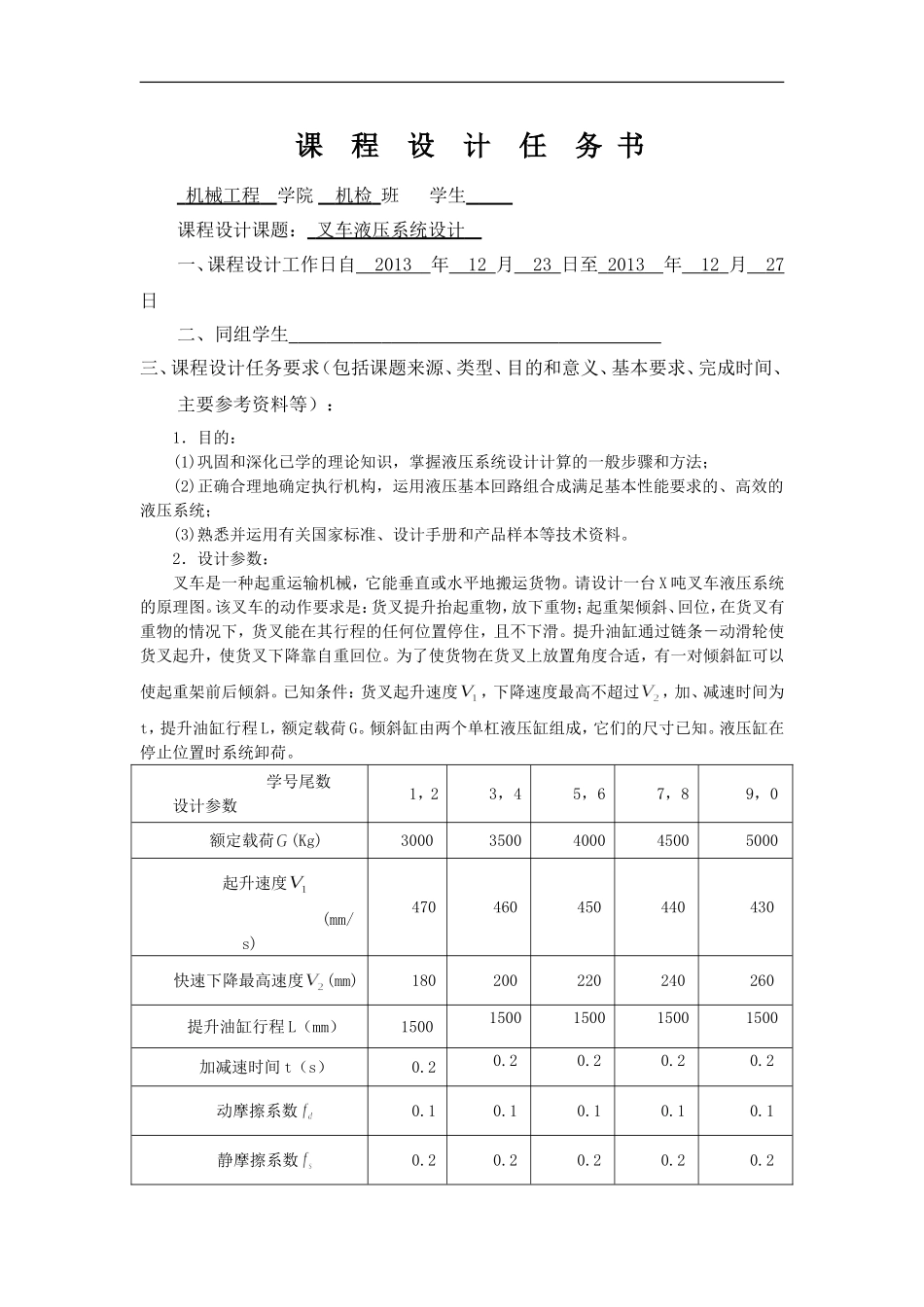

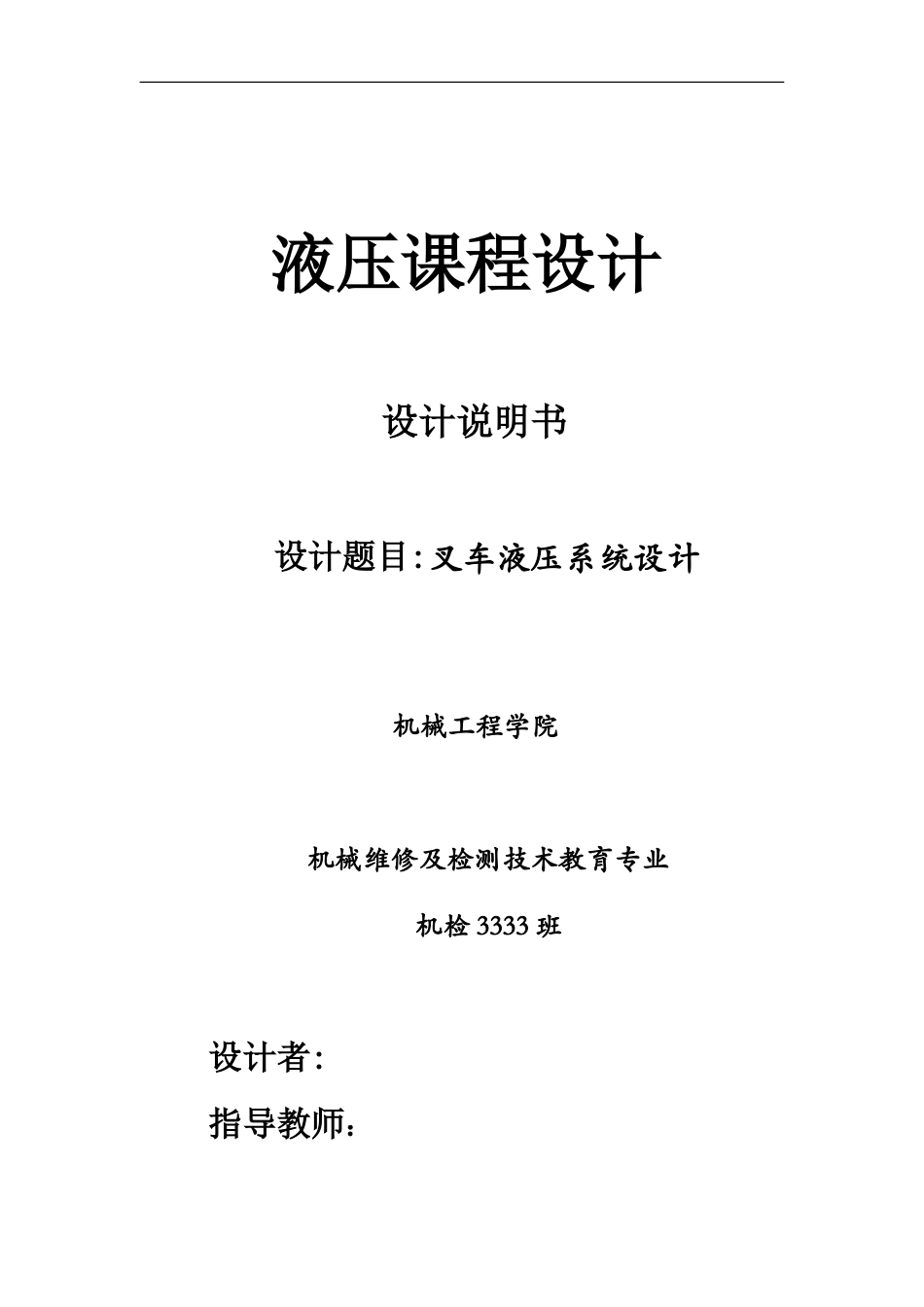

液压课程设计设计说明书设计题目:叉车液压系统设计机械工程学院机械维修及检测技术教育专业机检3333班设计者:指导教师：2013年12月27日课程设计任务书机械工程学院机检班学生课程设计课题：叉车液压系统设计一、课程设计工作日自2013年12月23日至2013年12月27日二、同组学生三、课程设计任务要求（包括课题来源、类型、目的和意义、基本要求、完成时间、主要参考资料等）：1．目的：(1)巩固和深化已学的理论知识，掌握液压系统设计计算的一般步骤和方法；(2)正确合理地确定执行机构，运用液压基本回路组合成满足基本性能要求的、高效的液压系统；(3)熟悉并运用有关国家标准、设计手册和产品样本等技术资料。2．设计参数：叉车是一种起重运输机械，它能垂直或水平地搬运货物。请设计一台X吨叉车液压系统的原理图。该叉车的动作要求是：货叉提升抬起重物，放下重物；起重架倾斜、回位，在货叉有重物的情况下，货叉能在其行程的任何位置停住，且不下滑。提升油缸通过链条－动滑轮使货叉起升，使货叉下降靠自重回位。为了使货物在货叉上放置角度合适，有一对倾斜缸可以使起重架前后倾斜。已知条件：货叉起升速度，下降速度最高不超过，加、减速时间为t，提升油缸行程L，额定载荷G。倾斜缸由两个单杠液压缸组成，它们的尺寸已知。液压缸在停止位置时系统卸荷。学号尾数设计参数1，23，45，67，89，0额定载荷(Kg)30003500400045005000起升速度(mm/s)470460450440430快速下降最高速度(mm)180200220240260提升油缸行程L（mm）15001500150015001500加减速时间t（s）0.20.20.20.20.2动摩擦系数0.10.10.10.10.1静摩擦系数0.20.20.20.20.2机械效率0.910.920.930.940.953．设计要求：(1)对提升液压缸进行工况分析,绘制工况图，确定提升尺寸；(2)拟定叉车起重系统的液压系统原理图；(3)计算液压系统，选择标准液压元件；(4)对上述液压系统中的提升液压缸进行结构设计，完成该液压缸的相关计算和部件装配图设计，并对其中的1－2非标零件进行零件图的设计。4．主要参考资料：[1]许福玲.液压与气压传动.北京：机械工业出版社，2001.08[2]陈奎生．液压与气压传动．武汉：武汉理工大学出版社，2001.8[3]朱福元．液压系统设计简明手册．北京：机械工业出版社，2005.10[4]张利平．液压气动系统设计手册．北京：机械工业出版社，1997.9指导教师签字：邓三鹏系主任签字：邓三鹏目录1.1概述.......................................................................................................................11.1.1叉车的结构及基本技术..................................................................................11.2液压系统的主要参数确定..........................................................................51.2.1起升液压系统的参数确定..............................................................................51.2.2系统工作压力的确定......................................................................................71.2.3起升液压系统液压缸的工况分析...................................................................71.3液压系统原理图的拟定.............................................................................101.3.1起升回路的设计............................................................................................101.3.2倾斜回路的设计............................................................................................131.3.3方向控制回路的设计....................................................................................141.3.4供油方式........................................................................................................151.4液压元件选择.................................................................................................161.4.1液压泵的选择..................................................................................
