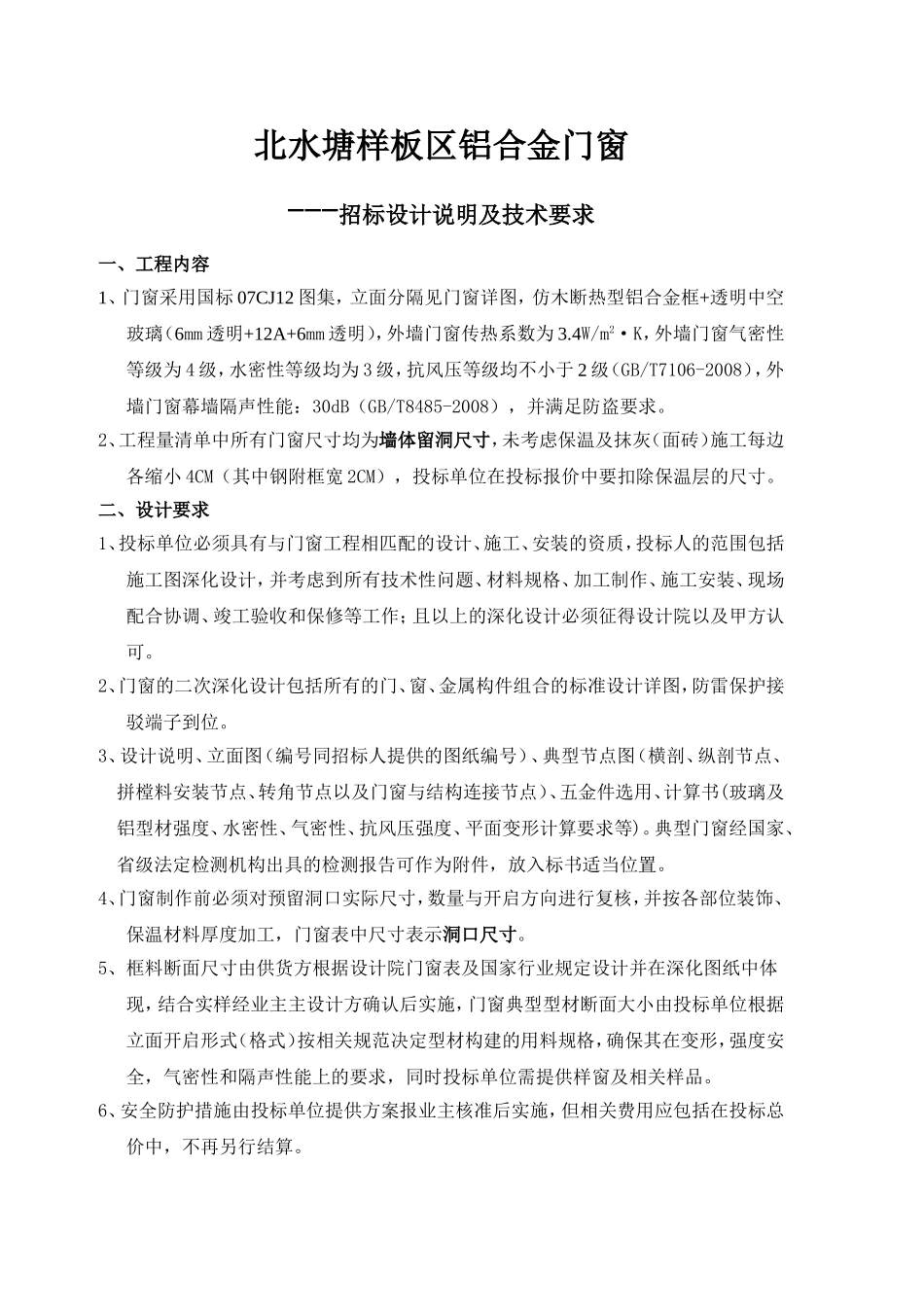

北水塘样板区铝合金门窗---招标设计说明及技术要求一、工程内容1、门窗采用国标07CJ12图集，立面分隔见门窗详图，仿木断热型铝合金框+透明中空玻璃（6mm透明+12A+6mm透明），外墙门窗传热系数为3.4W/m2·K，外墙门窗气密性等级为4级，水密性等级均为3级，抗风压等级均不小于2级（GB/T7106-2008），外墙门窗幕墙隔声性能：30dB（GB/T8485-2008），并满足防盗要求。2、工程量清单中所有门窗尺寸均为墙体留洞尺寸，未考虑保温及抹灰（面砖）施工每边各缩小4CM（其中钢附框宽2CM），投标单位在投标报价中要扣除保温层的尺寸。二、设计要求1、投标单位必须具有与门窗工程相匹配的设计、施工、安装的资质，投标人的范围包括施工图深化设计，并考虑到所有技术性问题、材料规格、加工制作、施工安装、现场配合协调、竣工验收和保修等工作；且以上的深化设计必须征得设计院以及甲方认可。2、门窗的二次深化设计包括所有的门、窗、金属构件组合的标准设计详图，防雷保护接驳端子到位。3、设计说明、立面图（编号同招标人提供的图纸编号）、典型节点图（横剖、纵剖节点、拼樘料安装节点、转角节点以及门窗与结构连接节点）、五金件选用、计算书(玻璃及铝型材强度、水密性、气密性、抗风压强度、平面变形计算要求等)。典型门窗经国家、省级法定检测机构出具的检测报告可作为附件，放入标书适当位置。4、门窗制作前必须对预留洞口实际尺寸，数量与开启方向进行复核，并按各部位装饰、保温材料厚度加工，门窗表中尺寸表示洞口尺寸。5、框料断面尺寸由供货方根据设计院门窗表及国家行业规定设计并在深化图纸中体现，结合实样经业主主设计方确认后实施，门窗典型型材断面大小由投标单位根据立面开启形式（格式）按相关规范决定型材构建的用料规格，确保其在变形，强度安全，气密性和隔声性能上的要求，同时投标单位需提供样窗及相关样品。6、安全防护措施由投标单位提供方案报业主核准后实施，但相关费用应包括在投标总价中，不再另行结算。7、厨房等部位（见门窗详图）用磨砂玻璃；阳台门玻璃用安全玻璃；窗台低于900部分窗玻璃用安全玻璃。8、上悬窗开启角度为30度加限位。平开门及窗带限位。材料构造、强度性能及具体的选用由设计方与投标单位协商确定。9、所有使用的玻璃面积大于1.5平方米的门窗玻璃或底边距装修完成面小于500的落地窗均应全部采用安全玻璃。三、材料要求1、铝合金型材（玻璃、五金配件、密封材料）选用罗克迪断桥防木60系列外开系列及阿鲁克（ALUK）62系列产品。铝合金牌号为6063T5；表面颜色为粉沫喷涂，内外表面颜色为深灰色，投标单位需提供色卡供业主设计人员确定颜色；尺寸偏差为高精度级；性能不低于GB/T5237.1-2004的要求；粉末喷涂料采用阿克苏.诺贝尔品牌系列产品。2、型材：窗厚度不得低于1.4mm，门主要型材厚度不得低于2.0mm，局部门窗洞口比较大的门窗型材厚度则需要根据受力要求由投标人在报价时明确；所有的型材厚度必须满足国家规定和标准。3、铝合金门窗型材可选用梅氏创佳、江阴协记、广州澳美、山东康地、广州兴发五种品牌的型材（五选一），其中：（1）、推拉窗型材采用70系列，铝合金窗框，窗扇壁厚为1.4mm。（2）、平开门采用90系列、平开窗型材采用60系列，铝合金门框、门扇壁厚为2.0mm，铝合金窗框、窗扇壁厚为1.4mm。。4、玻璃供选品牌有：台玻、南玻、圣戈班、上海耀皮等由甲方确认。。以下部位特别要求采用6透明+12空气+6透明中空双钢化安全玻璃：①面积大于0.5平方米的门玻璃面积大于1.5平方米的窗玻璃及玻璃底边距最终装修面小于500mm的低窗玻璃采用。5、主要的五金配件采用同本系列相配套的五金零配件（门锁、铰链、窗锁、滑轮、密封胶水、橡胶条、毛条等），投标前须提供样品,标明产地、品牌。并按1000*1000的标准按招标要求制作样窗，我校将对样窗进行封样用于产品生产。6、胶及其他：本工程内外墙密封胶及玻璃密封胶选用安泰中性硅酮密封胶。三元乙丙胶条粘接剂选用德国“卫仕500#”胶。发泡剂选用安泰或东元品牌。7、密封胶条：玻璃与铝合金框之间的密封室内采用三元乙丙胶条(EPDM)胶条，室外用大光明中性硅酮密封胶。8、五金配件：罗克迪断...
