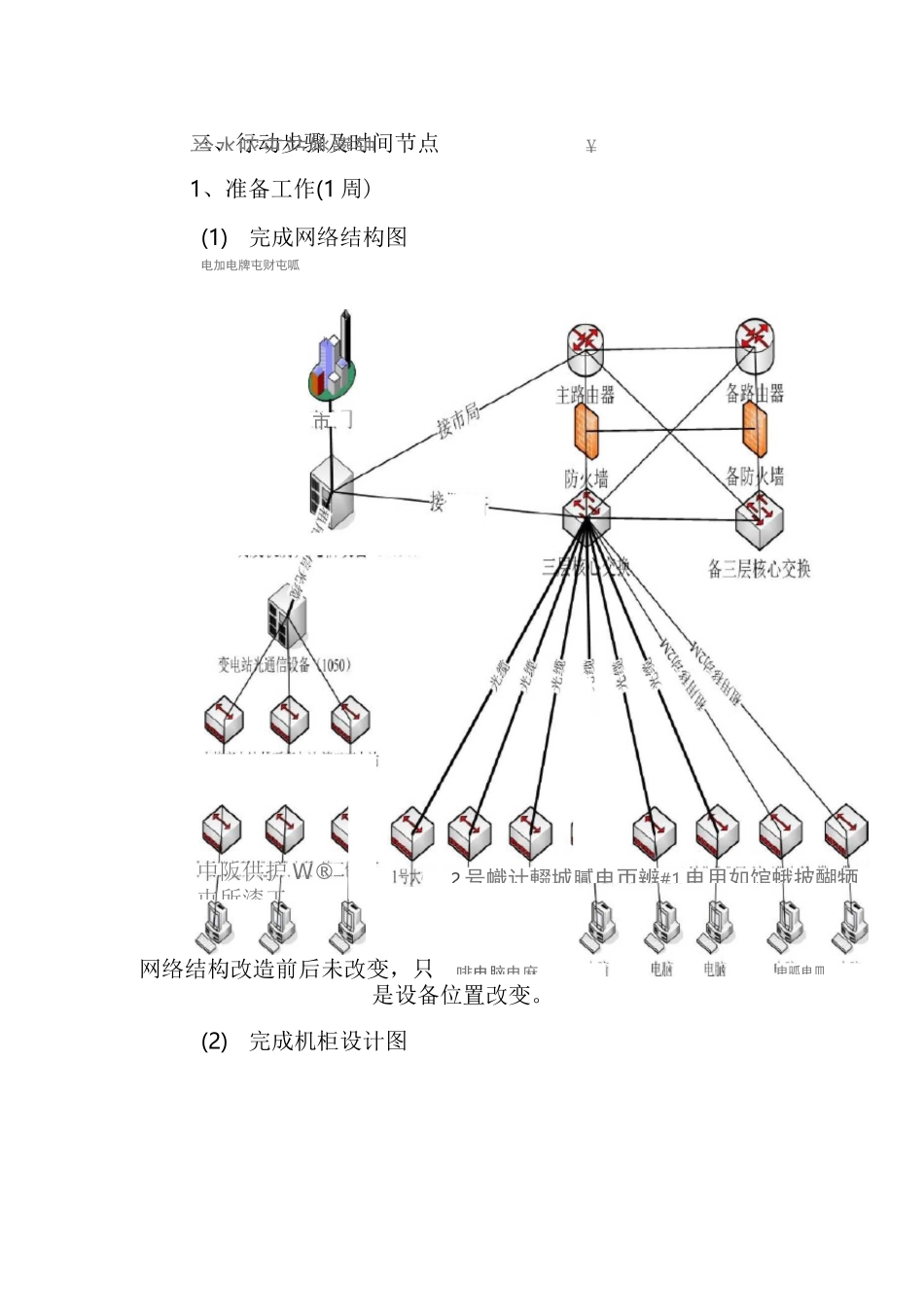

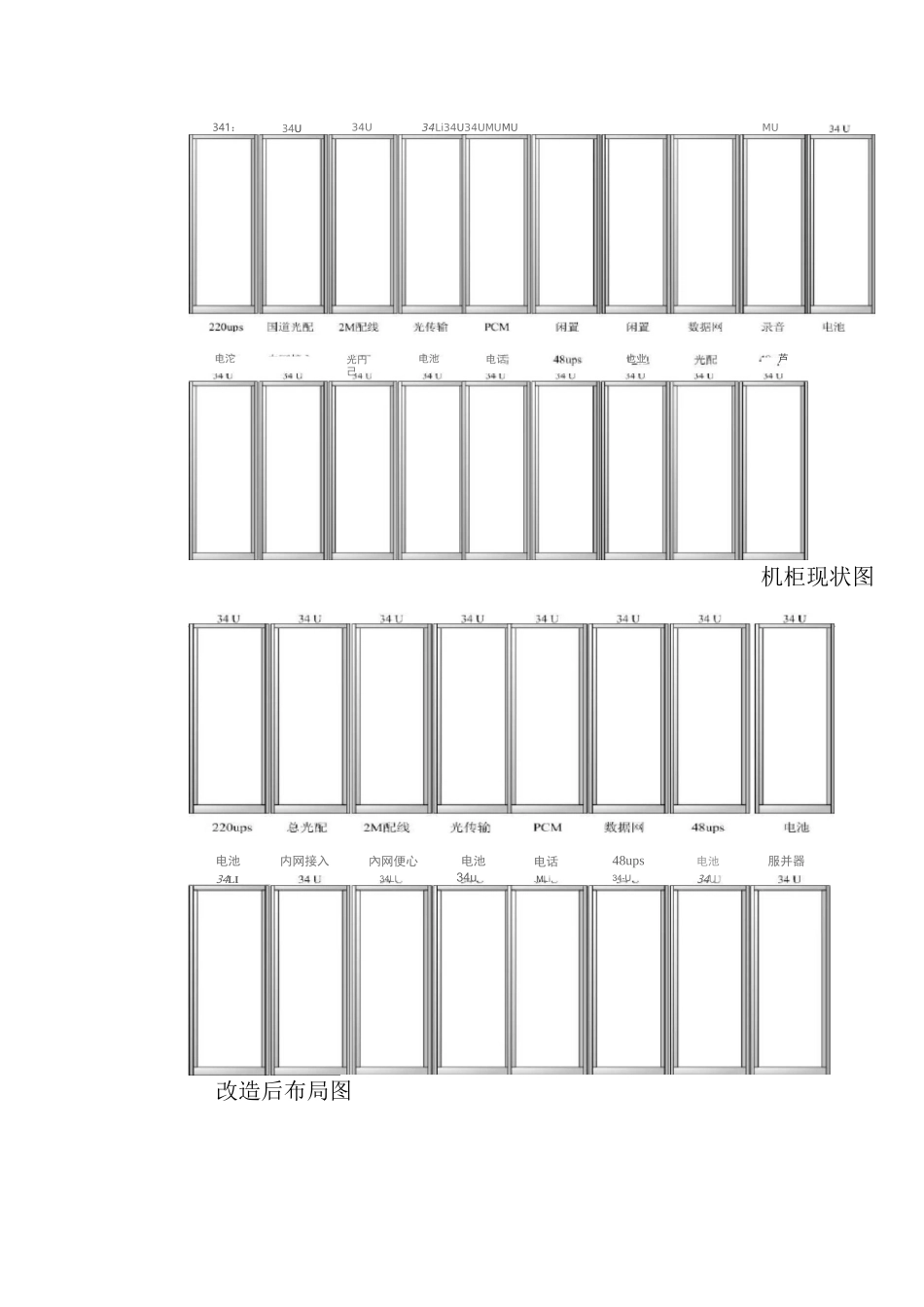

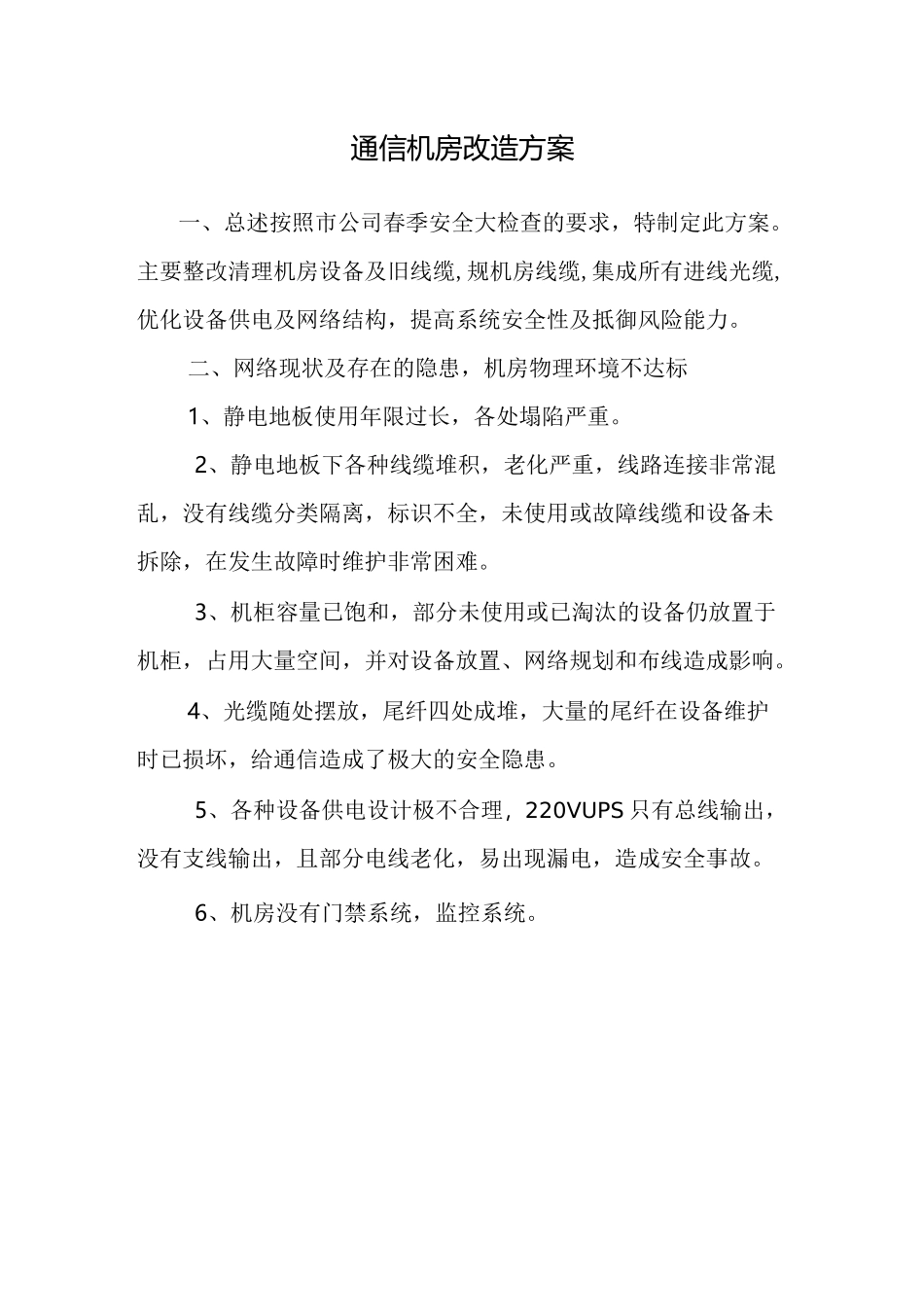

通信机房改造方案一、总述按照市公司春季安全大检查的要求，特制定此方案。主要整改清理机房设备及旧线缆,规机房线缆,集成所有进线光缆,优化设备供电及网络结构，提高系统安全性及抵御风险能力。二、网络现状及存在的隐患，机房物理环境不达标1、静电地板使用年限过长，各处塌陷严重。2、静电地板下各种线缆堆积，老化严重，线路连接非常混乱，没有线缆分类隔离，标识不全，未使用或故障线缆和设备未拆除，在发生故障时维护非常困难。3、机柜容量已饱和，部分未使用或已淘汰的设备仍放置于机柜，占用大量空间，并对设备放置、网络规划和布线造成影响。4、光缆随处摆放，尾纤四处成堆，大量的尾纤在设备维护时已损坏，给通信造成了极大的安全隐患。5、各种设备供电设计极不合理，220VUPS只有总线输出，没有支线输出，且部分电线老化，易出现漏电，造成安全事故。6、机房没有门禁系统，监控系统。供电调度机房烁设备(205啡电脑电麻三、行动步骤及时间节点1、准备工作(1周)(1)完成网络结构图电加电牌屯财屯呱网络结构改造前后未改变，只是设备位置改变。(2)完成机柜设计图市¥冷水哝屯站姚髒轴中阪供护W®屯所漆工2号幟计輟城膩电帀辨#1电用如馆蛾披醐牺电呱电皿机柜现状图改造后布局图341：34U34U34Li34U34UMUMUMU电沱电池也业光円己电话芦内网接入电池34u服并器电池34LI电话.MLi48ups34-U电池34U內网便心34LI(3)完成电路设计图电路现状图SSlJi-iiTw^fnj二i产扫KLJ□_□I"|-a>iJ—fn__s__in]IJ-J"时扌從f'J>LJ口门口IihM丿Q-tt"：I-^i<'ij—^~扌乍改造后布局图2、执行步骤（1月）（1）进行系统备份、数据备份和配置备份；（1天）数据备份的设备包括2台网汇聚交换机，2台接入交换机，1台外网交换机，2台通信数据网交换机及路由器，2台调度数据网交换机及路由器，1台网核心交换机，1台网防火墙，1台网路由器，1台桌面终端服务器，1台录音服务器。（2）整理机房的所有线缆，并做好临时标签工作。（1天）临时标识包括市公司网端口进出线，外网端口进出线通信数据网进出线，调度数据网进出线，1号大楼167根网线标识，交换机与交换机之间的级连线，核心交换机与防火墙连线，防火墙与路由器连线，各变电站进线光缆，尾纤连接线，光传输设备端口，以及各路电源进出线等（3）拆除所有静电地板（包括表电地板支架），拆除1套旧格林威尔通信设备（占一个机柜）。（1天）（4）全面清理和打扫机房卫生。（半天）（5）向省公司开工作票，通知市公司通信、调度部门通知公司各部门，所有网络停运，所有设备断电，将对公司所有光缆进行割接，集成在一个光纤配线柜，对设备供电按电路设计图进行安装实施，将两个没用的闲置柜搬离，完成48VUPS机柜的的移位，将所有无用设备线路清除。（1天）光缆熔接及集成安装位置如下表：序号光缆名称光缆根数芯数集成安装位置备注1电信216#1-1#1-2#1光纤配2移动216#1-3#1-4线箱12*4=483国道236#2-1#2-2#2-3#2光纤配4清水潭18#2-4线箱12*12=1445城南变116#2-5#2-6#3光纤配6圭峰变124#2-7#2-8线箱12*4=487应急112#3-18大楼联线112#3-2（6）将网核心交换机，防火墙，路由器，服务器按照机柜布局图安装到位，完成接电工作，用万能表测试所有接电设备电压是否正常。将光纤按临时标签全部接回；启动各设备，保证调度自动化系统和信息核心设备运行正常。（与6合并一天）（7）清除地板所有已拆除的设备电缆，网线，及各类尾纤连接线，再次清理和打扫机房卫生，安装地面走线槽。（半天）（8）启动综合布线工作，重新部署所有线缆，并严格布于走线槽道按网络结构图连接后分别用不同扎线带做好扎线；（1天）（9）安装全新静电地板。（1天）（10）对所有线缆和设备打标签；（半天）（11）测试所有设备能正常使用。（半天）（12）安装门禁系统和监控系统（由市公司组织完成）（13）完成简单装修（由市公司组织完成）。四：资金预算所需材料表1序号费用名称规格程式单位数量单价（元）合价（元）备注1网线超5类箱265013002配线架超5类48口免打个740828563理线架24口个14567844成品网线超5类2米根1501218005成品网线超5类5米根2016...
