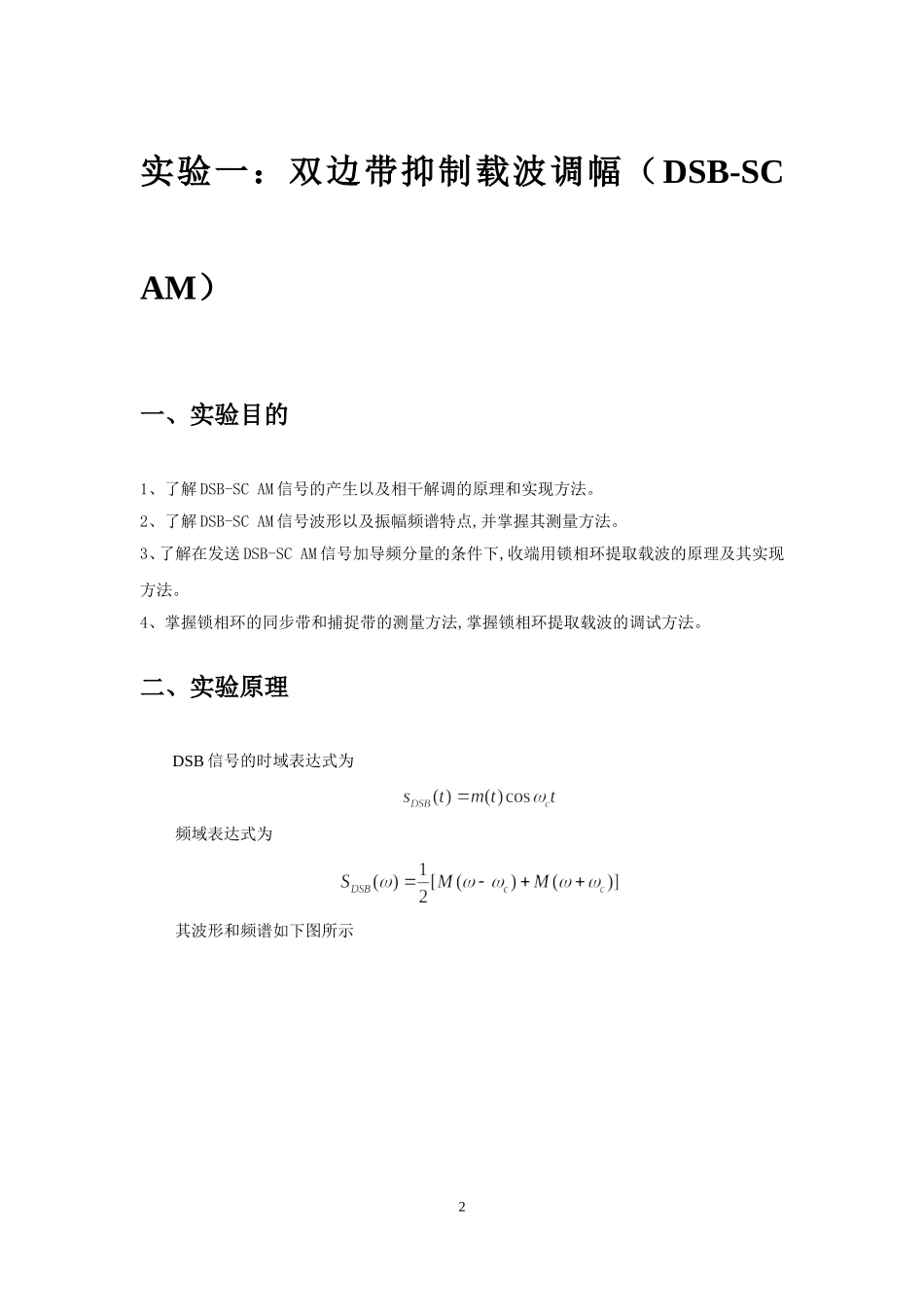

1学院：信息与通信工程班级：姓名：学号：班内序号：通信原理硬件实验实验报告实验一：双边带抑制载波调幅（DSB-SCAM）一、实验目的1、了解DSB-SCAM信号的产生以及相干解调的原理和实现方法。2、了解DSB-SCAM信号波形以及振幅频谱特点,并掌握其测量方法。3、了解在发送DSB-SCAM信号加导频分量的条件下,收端用锁相环提取载波的原理及其实现方法。4、掌握锁相环的同步带和捕捉带的测量方法,掌握锁相环提取载波的调试方法。二、实验原理DSB信号的时域表达式为频域表达式为其波形和频谱如下图所示2将均值为零的模拟基带信号m(t)与正弦载波c(t)相乘得到DSB—SCAM信号，其频谱不包含离散的载波分量。DSB—SCAM信号的解调只能采用相干解调。为了能在接收端获取载波，一种方法是在发送端加导频。收端可用锁相环来提取导频信号作为恢复载波。此锁相环必须是窄带锁相，仅用来跟踪导频信号。在锁相环锁定时，VCO输出信号Error:Referencesourcenotfound与输入的导频信号Error:Referencesourcenotfound的频率相同，但二者的相位差为Error:Referencesourcenotfound度，其中Error:Referencesourcenotfound很小。锁相环中乘法器的两个输入信号分别为发来的信号s(t)与锁相环中VCO的输出信号，二者相乘得到在锁相环中的LPF带宽窄，能通过Error:Referencesourcenotfound分量，滤除m(t)的频率分量及四倍频载频分量，因为Error:Referencesourcenotfound很小，所以Error:Referencesourcenotfound约等于Error:Referencesourcenotfound。LPF的输出以负反馈的方式控制VCO,使其保持在锁相状态。锁定后的VCO输出信号Error:Referencesourcenot3found经90度移相后，以Error:Referencesourcenotfound作为相干解调的恢复载波，它与输入的导频信号同频，几乎同相。相干解调是将发来的信号s(t)与恢复载波相乘，再经过低通滤波后输出模拟基带信号，经过低通滤波可以滤除四倍载频分量，而Error:Referencesourcenotfound是直流分量，可以通过隔直流电路滤除，于是输出为Error:Referencesourcenotfound。三、实验框图1、DSB-SCAM信号的产生2、DSB-SCAM信号的相干解调及载波提取43、测量VCO的压控灵敏度四、实验步骤1、DSB—AC信号的产生（1）将音频振荡器输出的模拟音频信号及住振荡器输出的100KHZ模拟载频信号分别用连线联结至乘法器的两个输入端。（2）用示波器观看音频振荡器输出信号的信号波形的幅度和激荡平率，调整为10KHZ。（3）用示波器观看主震荡输出波形。（4）用示波器观看乘法器的输出波形及其频谱。（5）将已调信号和导频分量加到加法器的两个输入端，调整加法器上的参数G和g,使其与实际相符。观看输出波形及其频谱。具体调整方法如下:5a.首先调整增益G：将加法器的B输入接地端接地，A输入端接已调信号，用示波器观看加法器A输入端的信号幅度与加法器输出信号幅度。调节旋钮G，使得加法器输出幅度与输入一致，说明此时G=1b.再调整增益g：加法器A输入端仍接已调信号，B输入端接导频信号。用频谱仪观看加法器输出信号的振幅频谱，调节增益g旋钮，使导频信号振幅频谱的幅度为已调信号的边带频谱幅度的0.8倍。此导频信号功率约为已调信号功率的0.32倍。2、DSB—AC信号的相干解调及其载波提取（1）锁相环的调试：a.调整VCO的中心频率f0在100KHZb.将直流电压输入VCO，改变其值从-2——2V，观察VCO的频率及其线性工作范围c.调节VCO的压控灵敏度到合适范围。d.检测LPF是否正常工作。e.反复测量锁相环的同步带和捕捉带，使其尽量准确。（2）恢复载波a.将电路按照原理图连接好，用示波器观察锁相环中的LPF的输出信号是否为直流信号，以此判定是否锁定。b.贯穿导频信号和VCO的输出是否同步，调节移相器使其相依到达90度。c.观察恢复载波的频谱振幅。（3）相干解调a.将已调信号和恢复的载波接入解调乘法器的两个输入端。b.观察解调后的输出波形。c.改变音频振荡器的频率，观察解调输出波形的变化。五、实验结果与分析1、音频信号：6图1-12、主振荡器：7图1-23.、G=1：8图1-34、调整增益g，导频信号频谱幅度为边带频谱幅度的0.8倍，观察加法器输出信号的频谱：图1-45、VCO同步带捕捉带的测量：同步带为：85.5kHz----108.4...
