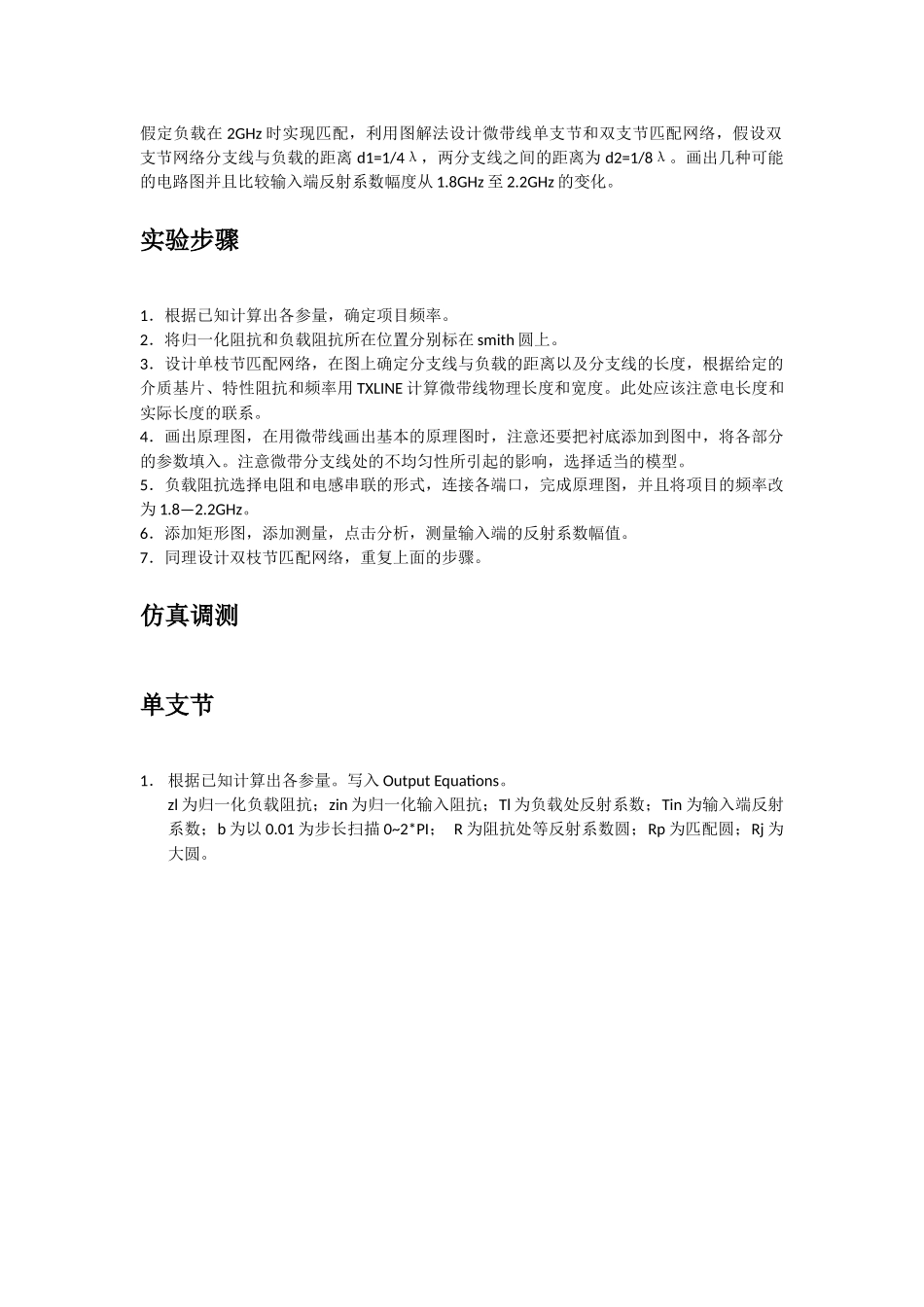

信息与通信工程学院电磁场与微波技术实验报告姓名班级学号班内序号李亚东2011211116201121046622实验二微带分支线匹配器实验目的1．熟悉支节匹配器的匹配原理2．了解微带线的工作原理和实际应用3．掌握Smith图解法设计微带线匹配网络实验原理1.支节匹配器支节匹配器是在主传输线上并联适当的电纳（或者串联适当的电抗），用附加的反射来抵消主传输线上原来的反射波，以达到匹配的目的。单支节匹配器：调谐时，主要有两个可调参量：距离d和分支线的长度l。匹配的基本思想是选择d，使其在距离负载d处向主线看去的导纳Y是𝑌0+𝑗𝐵形式，即𝑌=𝑌0+𝑗𝐵，其中𝑌0=1/𝑍0。并联开路或短路分支线的作用是抵消Y的电纳部分，使总电纳为𝑌0，实现匹配，因此，并联开路或短路分支线提供的电纳为−𝑗𝐵，根据该电纳值确定并联开路或短路分支线的长度l，这样就达到匹配条件。双支节匹配器：通过增加一支节，改进了单支节匹配器需要调节支节位置的不足，只需调节两个分支线长度，就能够达到匹配（注意双支节匹配不是对任意负载阻抗都能匹配的，即存在一个不能得到匹配的禁区）。2.微带线微带线是有介质𝜀𝑟(𝜀𝑟>1)和空气混合填充，基片上方是空气，导体带条和接地板之间是介质𝜀𝑟，可以近似等效为均匀介质填充的传输线，等效介质电常数为𝜀𝑒，介于1和𝜀𝑟之间，依赖于基片厚度H和导体宽度W。而微带线的特性阻抗与其等效介质电常数为𝜀𝑒、基片厚度H和导体宽度W有关。实验内容已知：输入阻抗Zin=75Ω负载阻抗Zl=（64+j35）Ω特性阻抗Z0=75Ω介质基片εr=2.55，H=1mm假定负载在2GHz时实现匹配，利用图解法设计微带线单支节和双支节匹配网络，假设双支节网络分支线与负载的距离d1=1/4λ，两分支线之间的距离为d2=1/8λ。画出几种可能的电路图并且比较输入端反射系数幅度从1.8GHz至2.2GHz的变化。实验步骤1．根据已知计算出各参量，确定项目频率。2．将归一化阻抗和负载阻抗所在位置分别标在smith圆上。3．设计单枝节匹配网络，在图上确定分支线与负载的距离以及分支线的长度，根据给定的介质基片、特性阻抗和频率用TXLINE计算微带线物理长度和宽度。此处应该注意电长度和实际长度的联系。4．画出原理图，在用微带线画出基本的原理图时，注意还要把衬底添加到图中，将各部分的参数填入。注意微带分支线处的不均匀性所引起的影响，选择适当的模型。5．负载阻抗选择电阻和电感串联的形式，连接各端口，完成原理图，并且将项目的频率改为1.8—2.2GHz。6．添加矩形图，添加测量，点击分析，测量输入端的反射系数幅值。7．同理设计双枝节匹配网络，重复上面的步骤。仿真调测单支节1．根据已知计算出各参量。写入OutputEquations。zl为归一化负载阻抗；zin为归一化输入阻抗；Tl为负载处反射系数；Tin为输入端反射系数；b为以0.01为步长扫描0~2*PI；R为阻抗处等反射系数圆；Rp为匹配圆；Rj为大圆。2．将归一化阻抗和负载阻抗所在位置分别标在smith圆上图表1以实部虚部方式显示图表2以幅度角度方式显示绘制步骤：将归一化输入阻抗和负载阻抗所在位置标在导纳圆图上从负载阻抗处沿等反射系数圆向源旋转，交匹配圆一点，由此确定单支节传输线阻抗为-0.531245*j，取此经历的电长度为分支线与负载的距离d=198.81°*半波长在导纳圆图上标出该点位置，从开路点出发向源方向旋转到标识位置，取此经历的电长度为分支线的长度l=303.93°*半波长3．设计单枝节匹配网络，在图上确定分支线与负载的距离以及分支线的长度，根据给定的介质基片、特性阻抗和频率用TXLINE计算微带线物理长度和宽度。4．画出原理图。注意微带分支线处的不均匀性所引起的影响，选择适当的模型。调谐后的电路图为：45．添加矩形图，添加测量，测量输入端的反射系数幅值。双支节1．根据已知计算出各参量。写入OutputEquations。2．画出Smith原图。绘图步骤：根据两枝节间隔长度为1/8波长，绘出辅助圆位置在图中标出负载处位置，沿等反射系数圆向源方向旋转180度，该点为y1’点从y1’点沿等电导圆旋转，交辅助圆于y1点，通过y1点导纳值减去y1’点导纳值得到第一个枝节的阻抗值。在图中标出该阻抗值点，从开路点向源方向旋转到标出的...
