变压器调试方案VIP免费

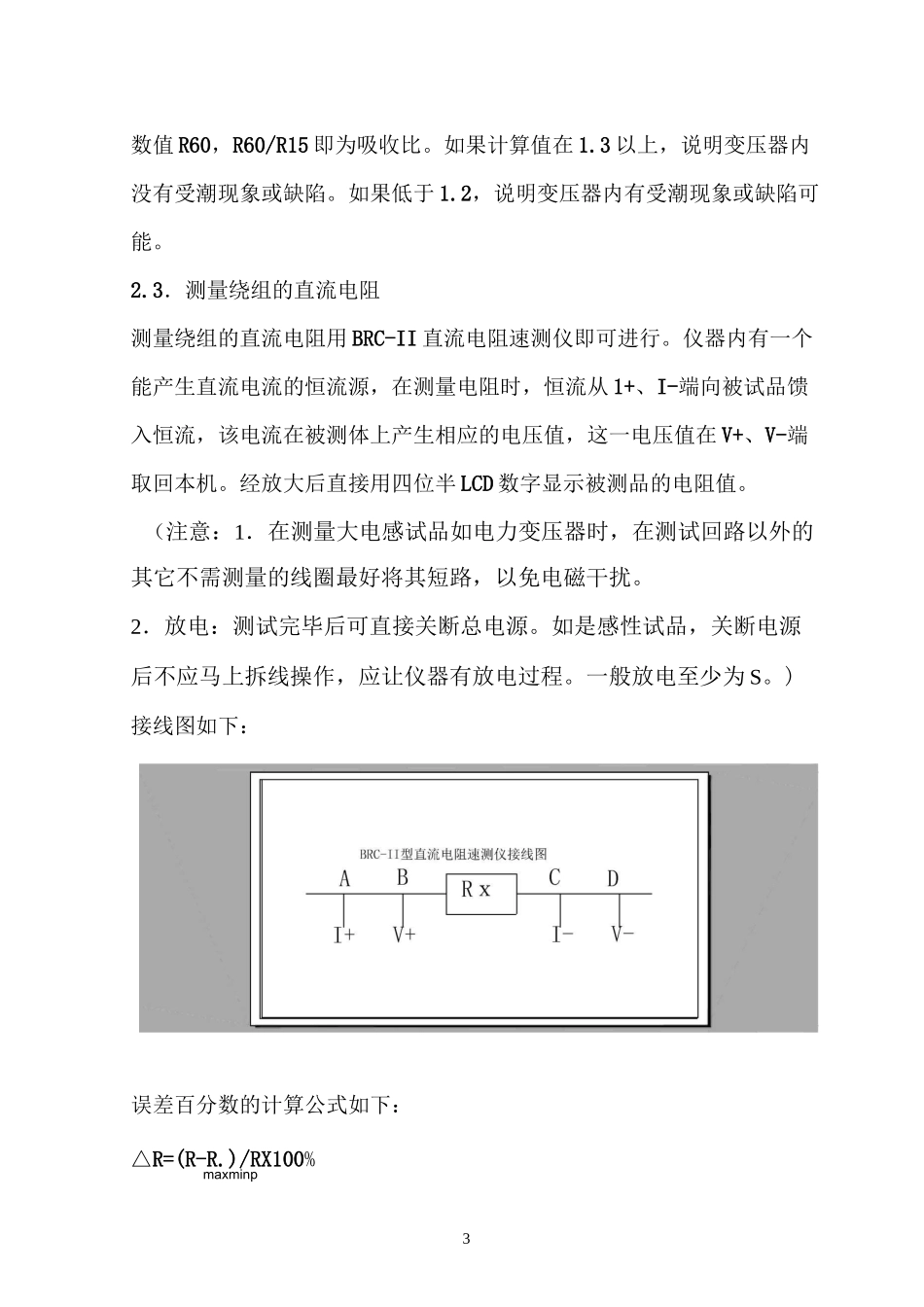

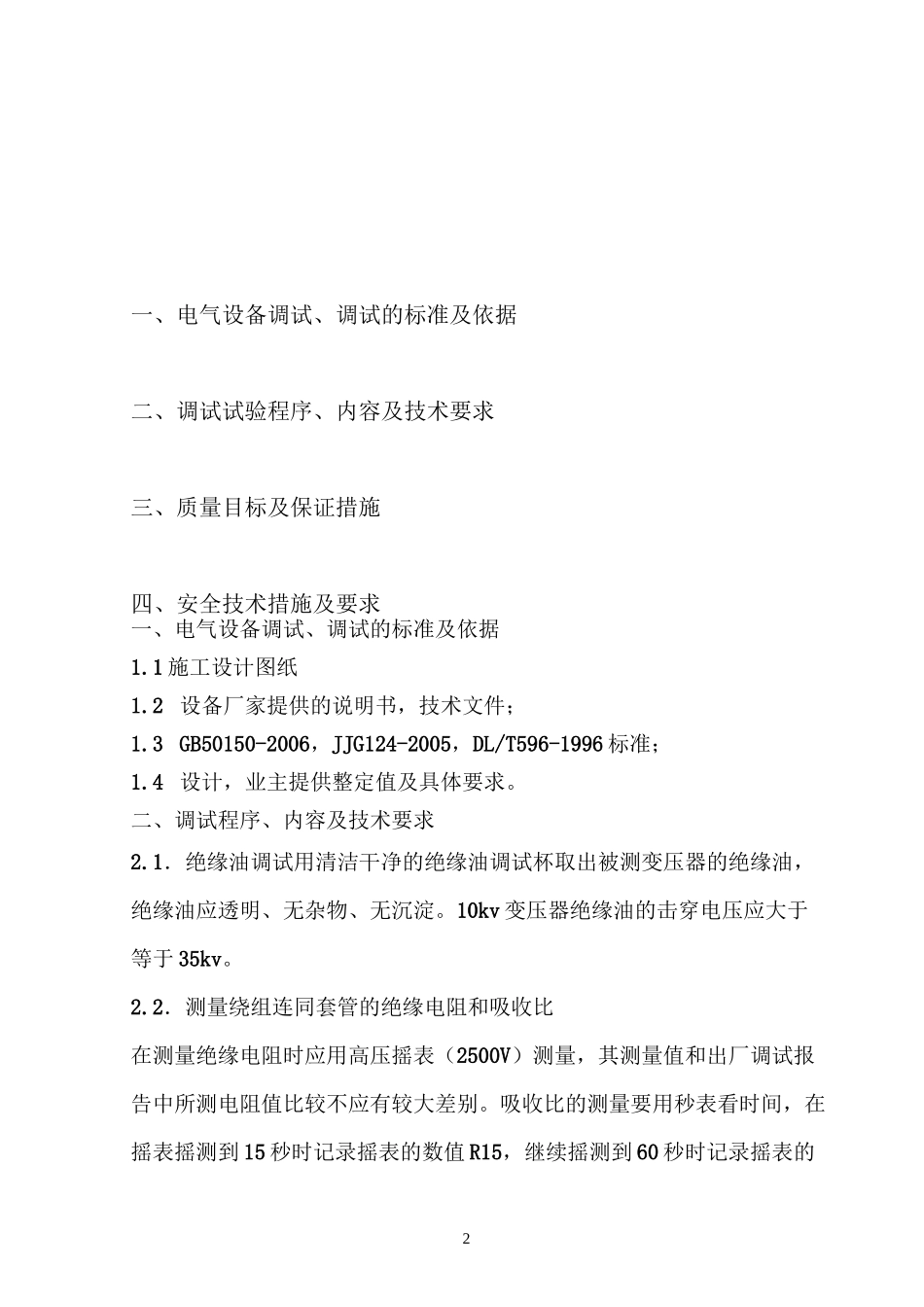

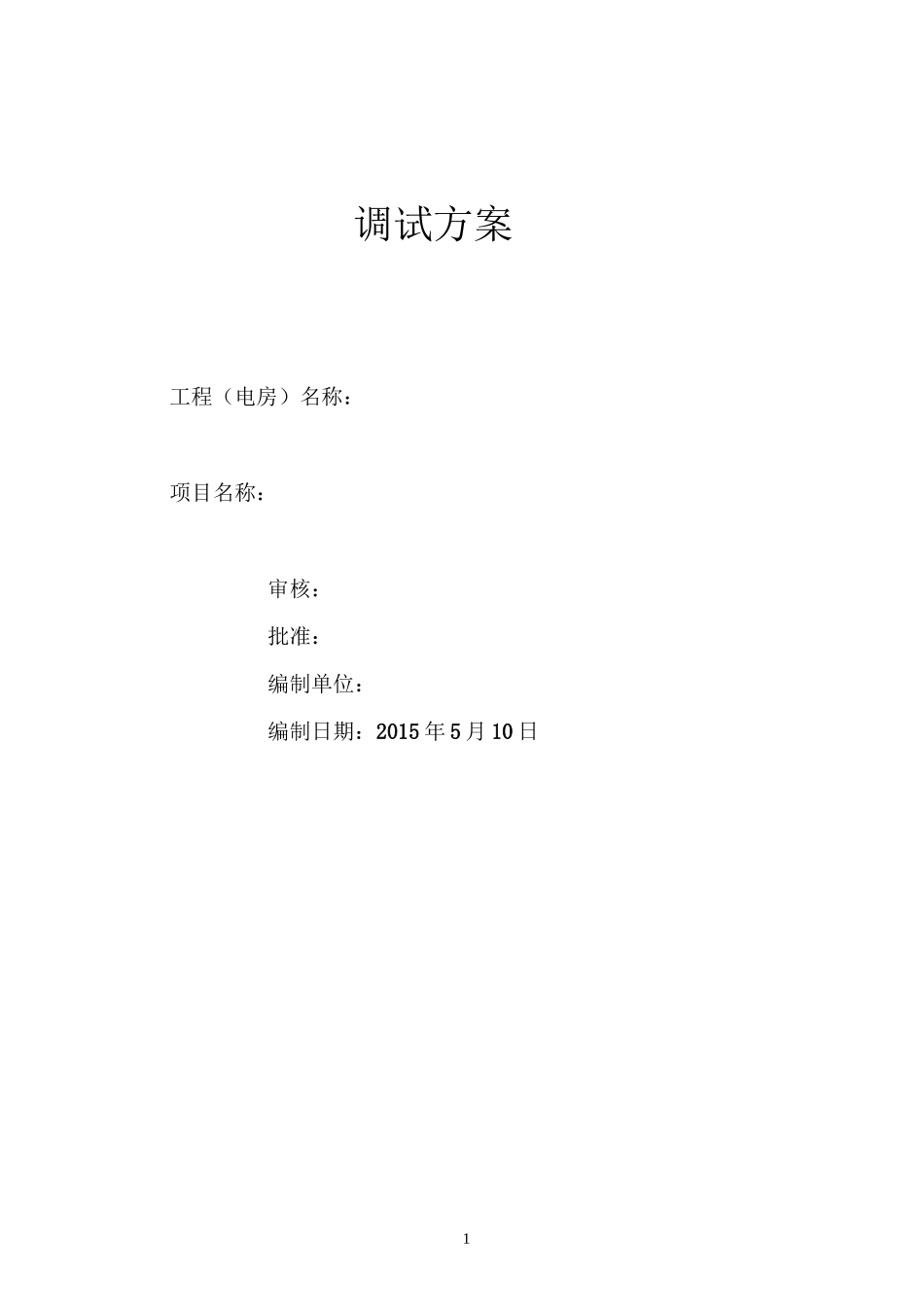

1调试方案工程（电房）名称：项目名称：审核：批准：编制单位：编制日期：2015年5月10日2一、电气设备调试、调试的标准及依据二、调试试验程序、内容及技术要求三、质量目标及保证措施四、安全技术措施及要求一、电气设备调试、调试的标准及依据1.1施工设计图纸1.2设备厂家提供的说明书，技术文件；1.3GB50150-2006，JJG124-2005，DL/T596-1996标准；1.4设计，业主提供整定值及具体要求。二、调试程序、内容及技术要求2.1．绝缘油调试用清洁干净的绝缘油调试杯取出被测变压器的绝缘油，绝缘油应透明、无杂物、无沉淀。10kv变压器绝缘油的击穿电压应大于等于35kv。2.2．测量绕组连同套管的绝缘电阻和吸收比在测量绝缘电阻时应用高压摇表（2500V）测量，其测量值和出厂调试报告中所测电阻值比较不应有较大差别。吸收比的测量要用秒表看时间，在摇表摇测到15秒时记录摇表的数值R15，继续摇测到60秒时记录摇表的3数值R60，R60/R15即为吸收比。如果计算值在1.3以上，说明变压器内没有受潮现象或缺陷。如果低于1.2，说明变压器内有受潮现象或缺陷可能。2.3．测量绕组的直流电阻测量绕组的直流电阻用BRC-II直流电阻速测仪即可进行。仪器内有一个能产生直流电流的恒流源，在测量电阻时，恒流从1+、I-端向被试品馈入恒流，该电流在被测体上产生相应的电压值，这一电压值在V+、V-端取回本机。经放大后直接用四位半LCD数字显示被测品的电阻值。（注意：1．在测量大电感试品如电力变压器时，在测试回路以外的其它不需测量的线圈最好将其短路，以免电磁干扰。2．放电：测试完毕后可直接关断总电源。如是感性试品，关断电源后不应马上拆线操作，应让仪器有放电过程。一般放电至少为S。)接线图如下：误差百分数的计算公式如下：△R=(R-R.)/RX100%maxminp41600KVA及以下三相变压器，各相测得的相互差值应小于平均值的4%，线间测得值的相互差值应小于平均值的2%；1600KVA以上三相变压器，各相测得值的相互差值应小于平均值的2%，线间测得值的相互差值应小于平均值的1%；变压器的直流电阻与同温下产品出厂实测数值比较，相应变化不应大于2%。2.4．测量变压器的连接组别及变比变压器的连接组别及变比可用BZC全自动变比测试仪进行测量。接线图及面板如图所示。接线面板上A\B\C接变压器的高压侧，a\b\c接变压器的低压侧。设置变压器的接线形式及标准变比后即可得出变比、接线组别及变比误差。（注意：1.使用本仪器时一定要注意高低压侧不能接反。52．仪器要有良好的接地）。2.5．空载调试（开路调试）空载调试一般是在变压器低压线圈上施加额定电压，在线圈开路的情况下，测量三相电流（即空载电流）和所消耗的功率（即空载损耗）。空载调试测量铁芯的空载电流I。和空载损耗P0与出厂调试数据比较可发现线圈和铁芯的局部或整体缺陷以及匝间短路的情况。2.6．冲击合闸调试冲击合闸调试主要是考核变压器线圈匝间的绝缘强度及主绝缘是否能承受冲击电压，同时借助于冲击时励磁产生的吸力来发现变压器内部是否有遗留的铁质零件。冲击合闸调试一般在空载调试后进行，方法为在低压侧线圈上直接施加额定电压，低压侧三相中串入三只电流表。对中性点接地的电力系统，调试时变压器中性点必须接地。在冲击合闸前，应先将所接在回路中的仪表通过短路闸刀短接，以免合闸瞬间产生大于额定电流的冲击电流损坏仪表。合闸瞬间倾听变压器内部是否有异样声响，并观察油箱内是否有烟和气泡溢出，以便初步判断变压器是否发生故障。然后拉开闸刀使仪表通电，记录三只电表的读数后合上短路闸刀的同时切断电源。照此步骤连续做五次，每次间隔5min，如果三相空载电流数值基本相同可确认冲击合闸调试合乎要求。2.7．交流工频耐压调试额定电压(KV)361015203563110220330500工频耐压(KV)出厂182535455585140200395510680交接152130384772120170335433578在进行耐压调试时，电压应由“0”均匀缓慢的升至所规定耐压值，保持1min，未发现击穿或闪络等反常现象即认为合格。然后迅速而均匀的降压至“0”，再切断电源。62.8．相序检查相序调试使用XZ-1型相位指示器进行，使用方法及接线图如下：在面板接线柱上接入电源进线柜所示A、B、C三相...
