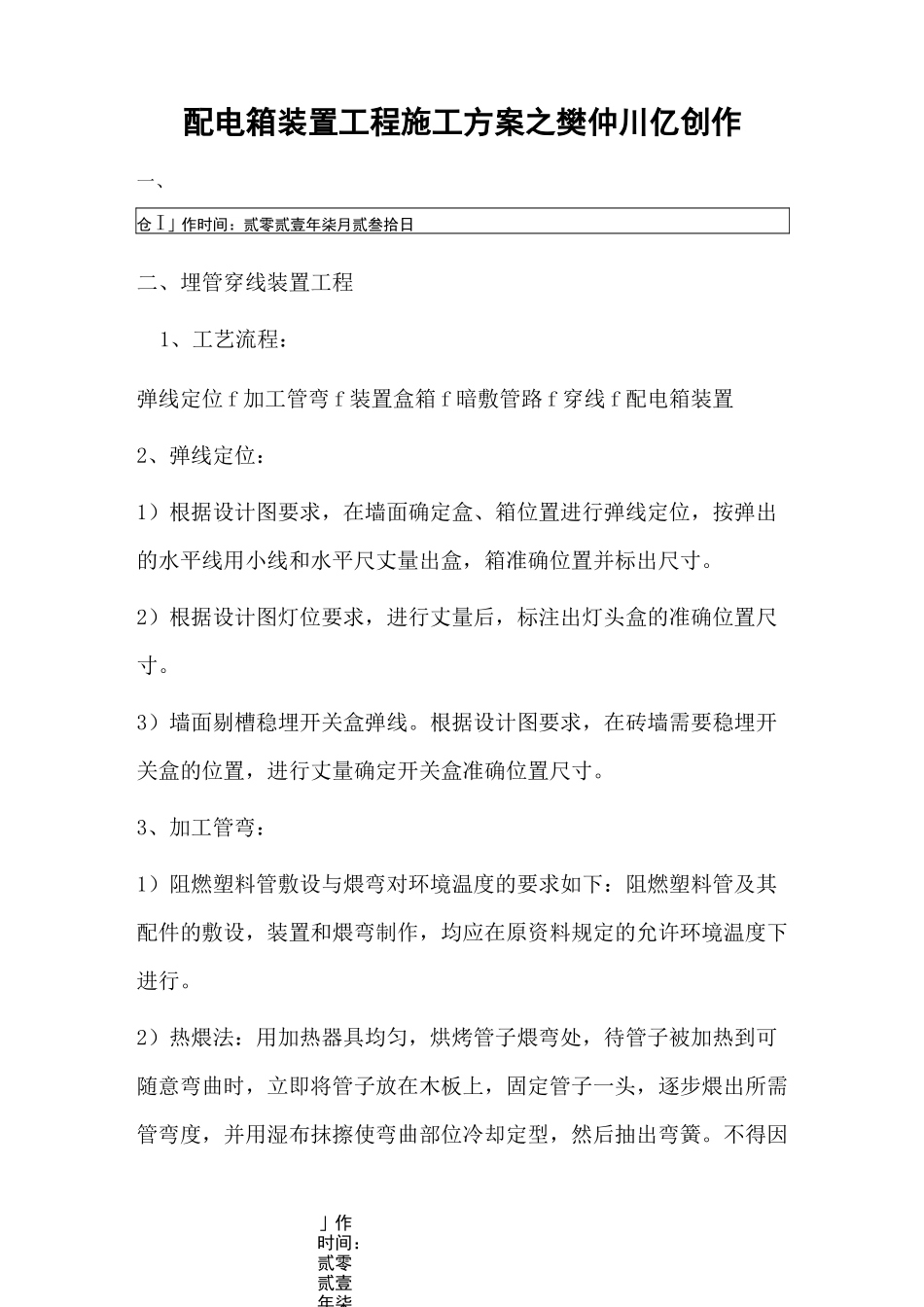

配电箱安装工程施工方案VIP免费

」作时间：贰零贰壹年柒配电箱装置工程施工方案之樊仲川亿创作一、仓I」作时间：贰零贰壹年柒月贰叁拾日二、埋管穿线装置工程1、工艺流程：弹线定位f加工管弯f装置盒箱f暗敷管路f穿线f配电箱装置2、弹线定位：1）根据设计图要求，在墙面确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺丈量出盒，箱准确位置并标出尺寸。2）根据设计图灯位要求，进行丈量后，标注出灯头盒的准确位置尺寸。3）墙面剔槽稳埋开关盒弹线。根据设计图要求，在砖墙需要稳埋开关盒的位置，进行丈量确定开关盒准确位置尺寸。3、加工管弯：1）阻燃塑料管敷设与煨弯对环境温度的要求如下：阻燃塑料管及其配件的敷设，装置和煨弯制作，均应在原资料规定的允许环境温度下进行。2）热煨法：用加热器具均匀，烘烤管子煨弯处，待管子被加热到可随意弯曲时，立即将管子放在木板上，固定管子一头，逐步煨出所需管弯度，并用湿布抹擦使弯曲部位冷却定型，然后抽出弯簧。不得因」作时间：贰零贰壹年柒」作时间：贰零贰壹年柒煨弯使管出现烤伤、变色、破裂等现象。4、隐埋盒、箱：1）盒、箱固定应平正牢固、灰浆丰满，收口平整，纵横座尺度确，符合设计图和施工验收规范规定。2）砖墙隐埋盒、箱：A、剔洞隐埋盒、箱，再接短管：按弹出的水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所剔孔洞应比盒、箱稍大一些。洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。依照管路的走向敲掉盒子的敲落孔，再用高标号水泥砂浆填入洞内将盒、箱稳端正，待水泥砂浆凝固后，再接短管入盒、箱。B、顶板隐埋灯头盒：埋灯头盒。根据设计图标注出灯位的位置尺寸，先打孔，然后由下向上剔洞，洞口下小上大。将盒子配上相应的固定体放入洞中，并固定好吊板，待配管后用高标号水泥砂浆稳埋牢固。二、配电箱（柜）装置工程1）设备要求1）柜（盘）本体外观检查应无损伤及变形，油漆完整无损。柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。」作时间：贰零贰壹年柒」作时间：贰零贰壹年柒2）装置前应核对配电箱编号是否与装置位置相符，按设计图纸检查其箱号、箱内回路号。箱门接地应采取软铜编织线，专用接线端子。箱内接线应整齐，满足设计要求及验收规范（GB50303-2002）的规定。（2）作业条件配电箱装置场合土建应具备内粉刷完成、门窗已装好的基本条件。预埋管道及预埋件均应清理好；场地具备运输条件，坚持道路平整疏通。（3）配电箱定位：根据设计要求现场确定配电箱位置以及现场实际设备装置情况，依照箱的外形尺寸进行弹线定位。（4）基础型钢装置1）按图纸要求预制加工基础型钢架，并做好防腐处理，按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。最终基础型钢顶部宜高出抹平地面10mm.2）基础型钢接地：基础型钢装置完毕后，应将接地线与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍，然后与柜接地排可靠连接。并做好防腐处理。（5）配电柜（盘）装置1）柜（盘）装置：应按施工图的安插，将配电柜依照顺序逐一就位在基础型钢上。单独柜（盘）进行柜面和正面的垂直度的调整可用加垫铁的方法解决，但不成超出三片，并焊接牢固。成列柜（盘）各台」作时间：贰零贰壹年柒」作时间：贰零贰壹年柒就位后，应对柜的水平度及盘面偏差进行调整，应调整到符合施工规范的规定。2）挂墙式的配电箱可采取膨胀螺栓固定在墙上，但空心砖或砌块墙上要预埋燕尾螺栓或采取对拉螺栓进行固定。3）装置配电箱应预埋套箱，装置后面板应与墙面平。4）柜（盘）调整结束后，应用螺栓将柜体与基础型钢进行紧固。5）柜（盘）接地：每台柜（盘）单独与基础型钢连接，可采取铜线将柜内PE排与接地螺栓可靠联结，并必须加弹簧垫圈进行防松处理。每扇柜门应分别用铜编织线与PE排可靠联结。6）柜（盘）顶与母线进行连接，注意应采取母线配套扳手依照要求进行紧固，接触面应涂中性凡士林。柜间母排连接时应注意母排是否距离其他器件或壳体太近，并注意相位正确。7）控制回路检查：应检查线路是否因运输等因素而松脱，并逐一进行紧固，电器元件是否损...
