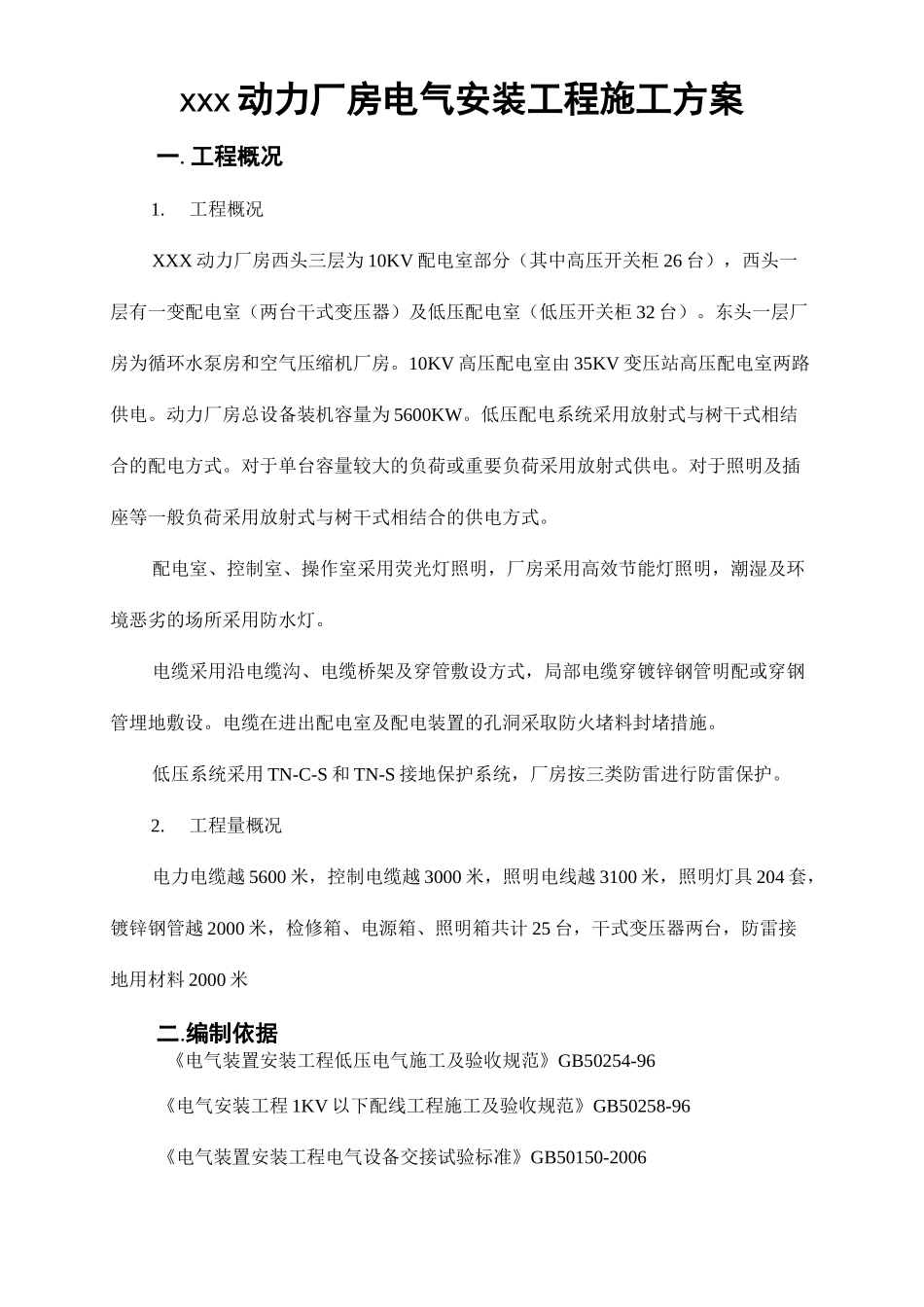

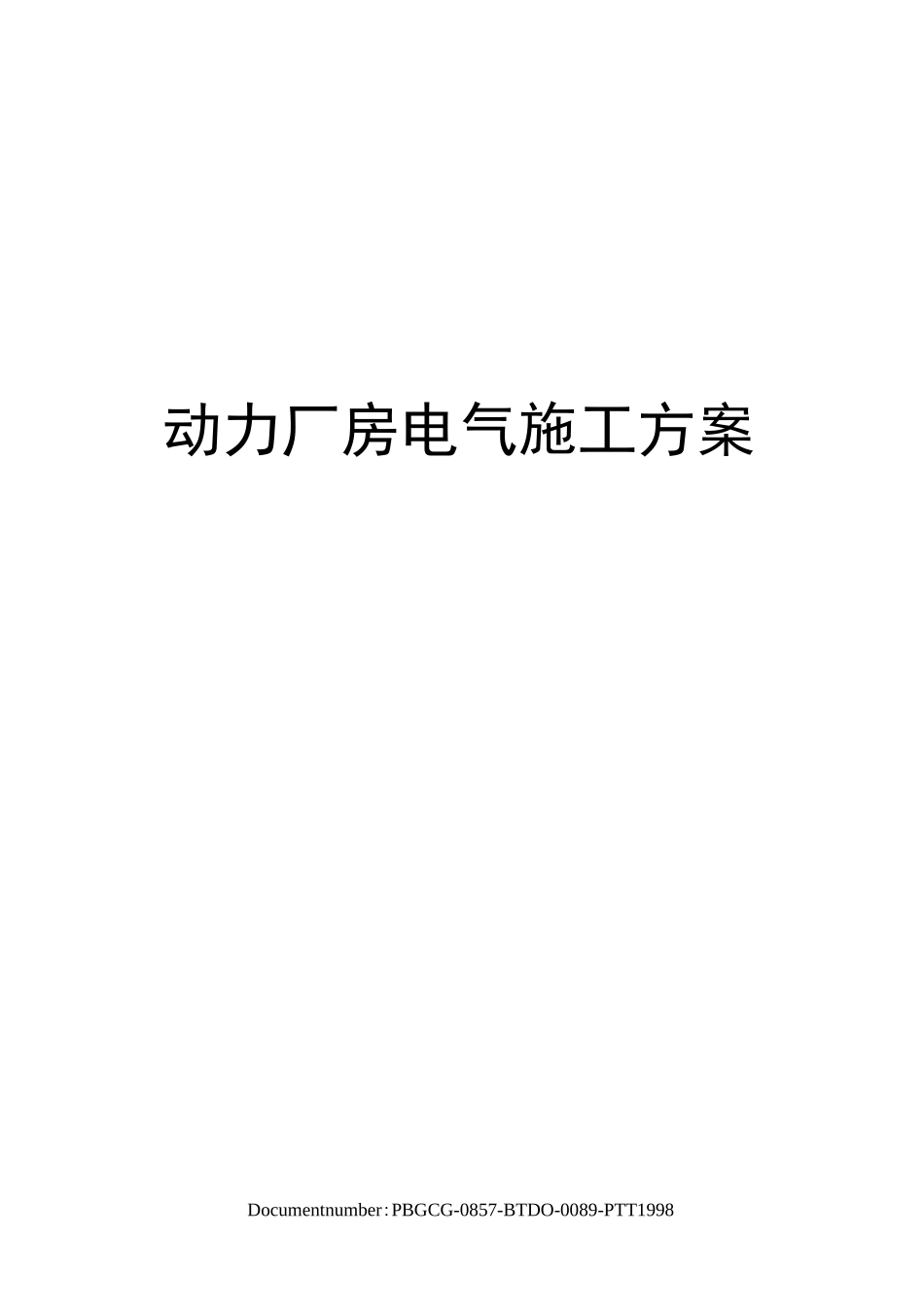

动力厂房电气施工方案Documentnumber:PBGCG-0857-BTDO-0089-PTT1998xxx动力厂房电气安装工程施工方案一.工程概况1.工程概况XXX动力厂房西头三层为10KV配电室部分（其中高压开关柜26台），西头一层有一变配电室（两台干式变压器）及低压配电室（低压开关柜32台）。东头一层厂房为循环水泵房和空气压缩机厂房。10KV高压配电室由35KV变压站高压配电室两路供电。动力厂房总设备装机容量为5600KW。低压配电系统采用放射式与树干式相结合的配电方式。对于单台容量较大的负荷或重要负荷采用放射式供电。对于照明及插座等一般负荷采用放射式与树干式相结合的供电方式。配电室、控制室、操作室采用荧光灯照明，厂房采用高效节能灯照明，潮湿及环境恶劣的场所采用防水灯。电缆采用沿电缆沟、电缆桥架及穿管敷设方式，局部电缆穿镀锌钢管明配或穿钢管埋地敷设。电缆在进出配电室及配电装置的孔洞采取防火堵料封堵措施。低压系统采用TN-C-S和TN-S接地保护系统，厂房按三类防雷进行防雷保护。2.工程量概况电力电缆越5600米，控制电缆越3000米，照明电线越3100米，照明灯具204套，镀锌钢管越2000米，检修箱、电源箱、照明箱共计25台，干式变压器两台，防雷接地用材料2000米二.编制依据《电气装置安装工程低压电气施工及验收规范》GB50254-96《电气安装工程1KV以下配线工程施工及验收规范》GB50258-96《电气装置安装工程电气设备交接试验标准》GB50150-2006《建筑电气安装工程验收规范》GB50303-2002河北建新化工股份有限公司项目扩产工程-动力厂房图号HX1002-施-08-8.三.施工组织1.施工总体安排各区施工又分为三个阶段进行，即前期配合土建施工阶段、电气安装主施工阶段、电气安装收尾调试及配合试车阶段。2.施工力量安排配备电工及调试工20人3.主要设备及工机具配备序号设备或工机具名称规格或型号单位数量备注1汽车吊8t台1临时租用2汽车8~16台1临时租用3交流弧焊机BX-300台34交流弧焊机BX-200台35便携式父流弧焊机100~200A台26电动液压弯管机WYQ108台17母线折弯机SLB-120台1北京8线号打印机M-1Std台29交直流耐压试验机HRYDJ(W)箱式台1武汉国电华瑞10直流电阻快速测量仪ZZC-H10台1武汉新三星11数字接地电阻测试仪BY2571-II台1武汉新三星12变压器损耗测试仪SXB-II台1武汉新三星136位半数字父直流电压表SDB-1型台2武汉龙成144位半交直流电流表0~50A台215MQ表1000V台216MQ表2500V台24.施工工艺流程5.施工进度计划河北建新化匚般份有眼舍司项目扩产工程动力厂房施工进度计划工弋数5101:1202535■10接地装号安装此项肯用工人5名配色土崖印理此项需用工人站，可根据现场实际情调如支r吊架制柞此项需用［人6名。支、斥架安装此项需用工人—此顶需用工人入名变压器盘柜安装此项香用工人10名「1韭蝕应披麼鉞此项需用工人20使用主要工机具■:单机调试此项需用工人C名.氏总试车此项需用工人3名。注：以上为绝对工期计划，为在土建不影响施工的前提下四•安装施工1.电气配管暗配管施工在土建专业进行基础施工时，电气施工人员进入工地，配合做暗敷管线的预埋工作。本工程全部采用镀锌钢管，钢管的煨弯采用煨弯机进行弯制。钢管的弯曲半径选择：暗敷钢管为10倍，明敷钢管为6倍。钢管的连接：镀锌钢管的敷设采用丝扣连接，并用4mm2软线进行跨接。预埋的管路管口用管帽进行封堵处理，进入电缆沟的管线端口加护口保护。选取套管的长度：小管为管外径倍，G50以上的钢管为外径的3倍。钢管进入盒箱采用锁紧螺母进行固定，引入电机的电气管线，在电机入线口处加金属软管配合专用接头进行过渡连接。电气管线预埋施工同时进行电气接地线的连接，所有的电气管线全部同接地干线进行电气连接，焊接钢管接地线选用直径不小于1Omm的圆钢进行焊接连接，镀锌管线的接地采用专用连接卡具连接。电气管路的预埋严格按设计图纸的要求进行施工，保证做到既美观、实用、持久，又能保证电气系统的可靠和正常运行。进入电缆沟的管口处理方法，在电缆敷设后采用速固防火堵料进行封堵。明配管施工电气明配管考虑到不妨碍机械设备的运行、维护和检修；安装前与管道专业进行图纸会审，避免冲突。电气管的固定采用U形螺栓在等边角钢支架上卡...
