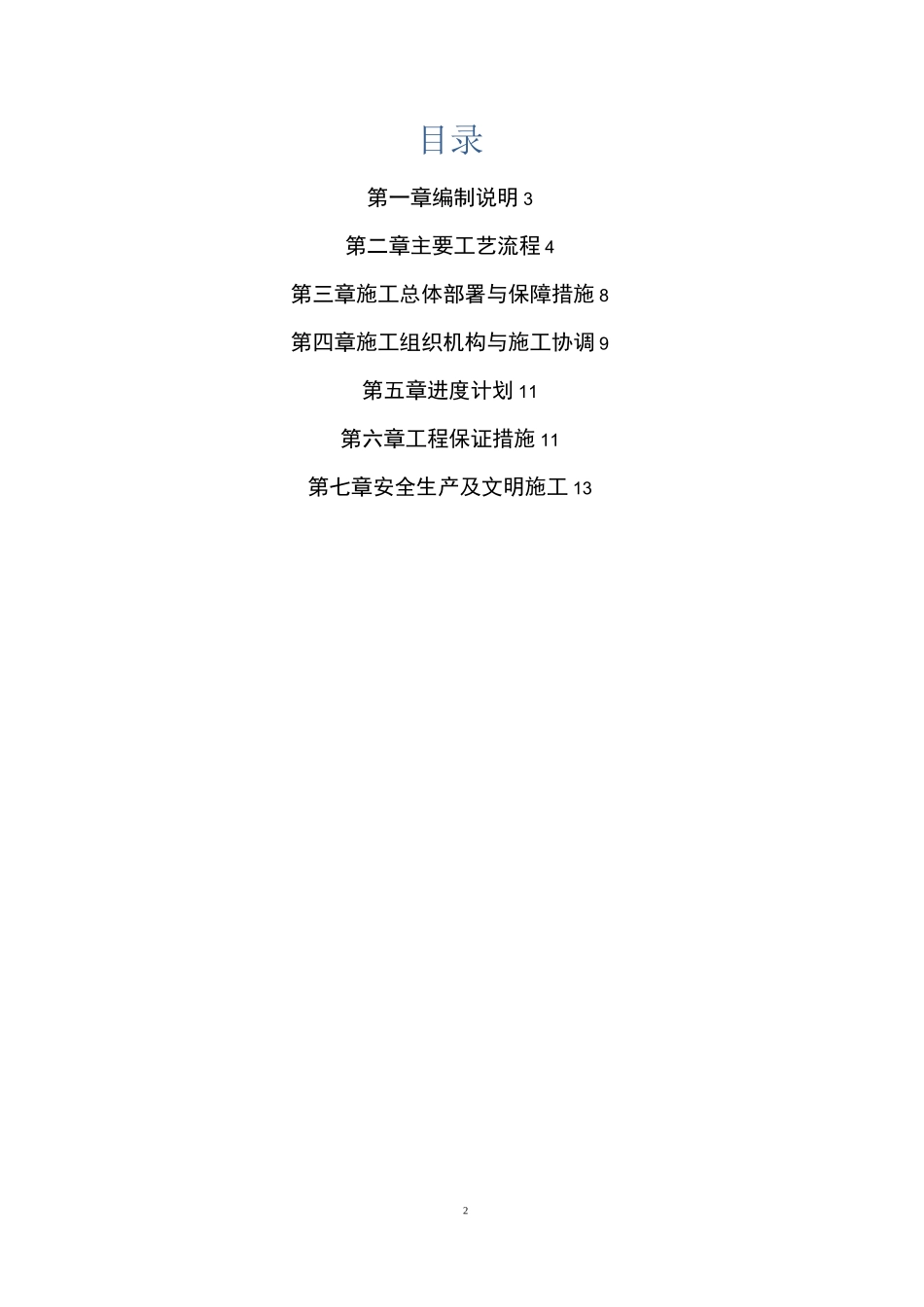

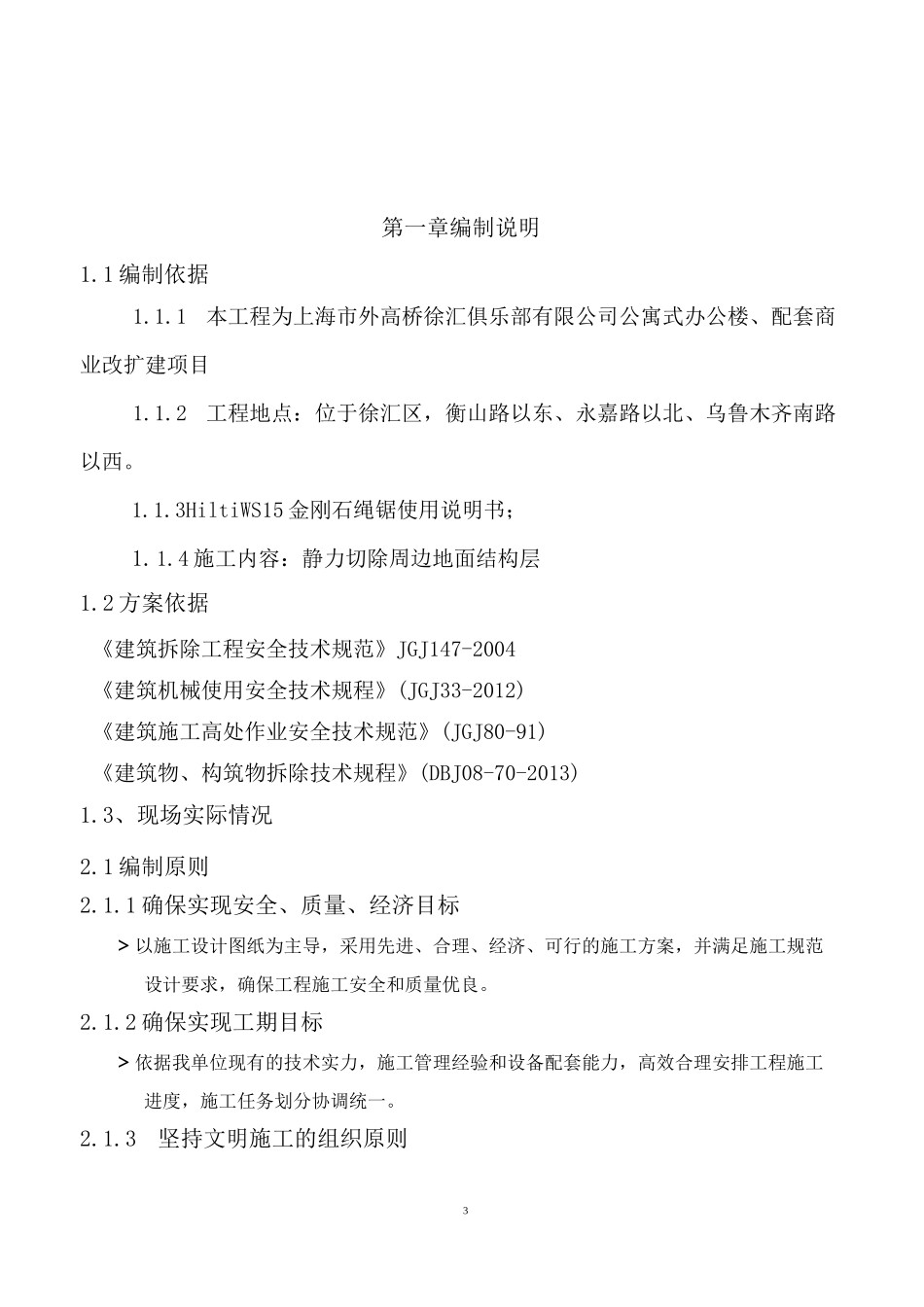

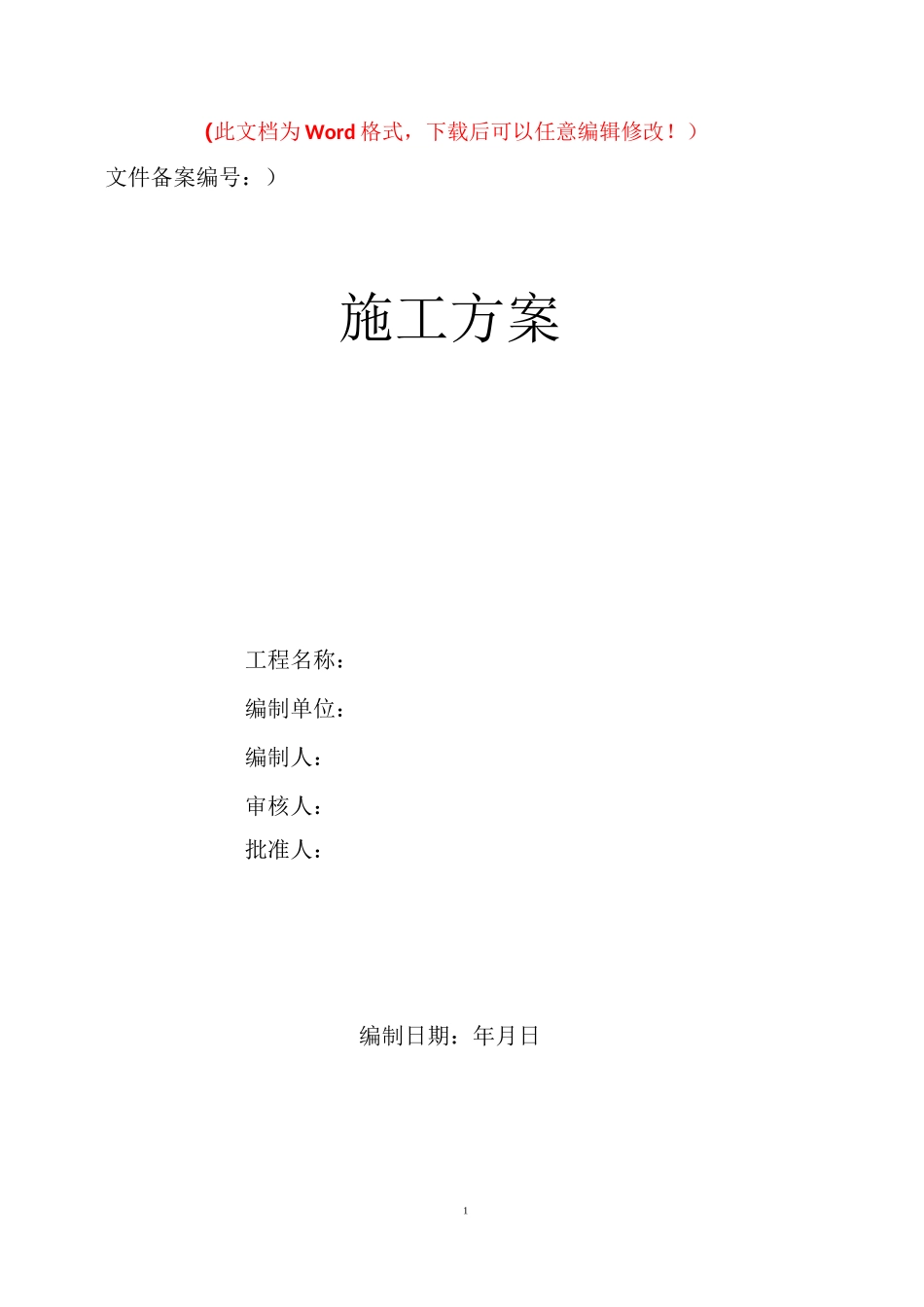

1（此文档为Word格式，下载后可以任意编辑修改！）文件备案编号：）施工方案工程名称：编制单位：编制人：审核人：批准人：编制日期：年月日2目录第一章编制说明3第二章主要工艺流程4第三章施工总体部署与保障措施8第四章施工组织机构与施工协调9第五章进度计划11第六章工程保证措施11第七章安全生产及文明施工133第一章编制说明1.1编制依据1.1.1本工程为上海市外高桥徐汇俱乐部有限公司公寓式办公楼、配套商业改扩建项目1.1.2工程地点：位于徐汇区，衡山路以东、永嘉路以北、乌鲁木齐南路以西。1.1.3HiltiWS15金刚石绳锯使用说明书；1.1.4施工内容：静力切除周边地面结构层1.2方案依据《建筑拆除工程安全技术规范》JGJ147-2004《建筑机械使用安全技术规程》(JGJ33-2012)《建筑施工高处作业安全技术规范》(JGJ80-91)《建筑物、构筑物拆除技术规程》(DBJ08-70-2013)1.3、现场实际情况2.1编制原则2.1.1确保实现安全、质量、经济目标＞以施工设计图纸为主导，采用先进、合理、经济、可行的施工方案，并满足施工规范设计要求，确保工程施工安全和质量优良。2.1.2确保实现工期目标＞依据我单位现有的技术实力，施工管理经验和设备配套能力，高效合理安排工程施工进度，施工任务划分协调统一。2.1.3坚持文明施工的组织原则4＞做到整个施工全过程中对环境不破坏、占用场地最少，并制定出周密的环境保护措施。2.1.4充分考虑本合同段工程的施工环境和工程特点。＞需拆除梁、板基本处于地面且周边环境较为平坦，适合大型机具操作。＞对于无架空层区域，采用先切割分离地面结合层再用镐头或水钻开出减震沟。一旦需要机械帮助拆除时可以减少震动，防止对周边居民住房的损坏。第二章主要工艺流程2.1工程概况＞因乌鲁木齐南路红线内标高降低，需将图纸标定范围内已浇注完毕的混凝土梁、板整体、原地下油库拆除。以保证能顺利将工程所需的管线排放，结构层标高降到图纸设计标高、解除镐头机对居民的困扰。2.2施工流程＞施工准备f施工围挡及安全标识设置f划线定位f水钻钻孔及绳锯切割f砼块吊装f静态破碎f清理场地、支架拆除2.3工程规模本工程的工程数量包括：＞地面切割：约730山2＞金刚石绳锯切割面积：730m2＞水钻钻孔（以巾100钻头计）：450m＞砼块吊装：460T＞静态破碎：730山3＞渣土清理：460m32.4梁板拆除施工工艺＞根据现场勘察确定，作业环境允许大吨位吊装机械及平板车驶入，可采用金刚石绳锯辅以水钻切割分块的方式进行。切割砼块的体积可依据吊车的吊装能力而定，砼块的重量暂定不超过20T。外型尺寸的要求对于板为：长度与宽度均不大于3.6m(W=3.6X3.6X0.3X2.5=9.72T)；对于梁为：长度不大于8m(W=8X1.0X0.8X2.5=16T)。＞拆除时按照先板后梁，由内及外的原则进行。从乌鲁木齐路大门推进。切除的位置线详见切割示意图。2.4.1进场施工前之准备＞首先进行施工机具的调试与人员的入场安全教育，落实施工所需电源、水源。管顶及管脚用木方作垫。2.4.2安全/危险/工作区域警示与维护＞在拆除范围外侧两米，以黄色警示带隔离。2.5切割范围放样＞依据施工图纸现场放样，并经业主及监理确认。切割路线规划为：对于楼板，以3.0m~4.0m见方为一个切割单元，厚度约为0.8m；对于梁，以一跨为一个切割单元。依据上述原则，在实际切割范围内，依序标注切割路线。2.6绳锯安装与操作＞根据切割路线，每隔3—4m用水钻钻一①76的透孔，以便于链条穿过。取适当位置安装膨胀螺丝，用来固定切割机与导轮。金刚石绳锯安装示金刚石绳锯使用HiltiWS15，切割机具的操作，遵照操作指南进行。意图如下:HiltiWS15金刚石绳锯HiltiWS15金刚石绳锯切割桥梁图片7HiltiWS15金刚石绳锯切割楼板图片1HiltiWS15金刚石绳锯切割楼板图片2＞金刚石绳锯的操作由专人进行，切下的砼块用吊车及时吊离现场，以免对脚手架及下层楼板造成荷载过大。因本工程的拆除量较大，届时也可以用水钻替代绳锯完成部分切割工作。2.7水钻安装与操作＞切割前将水钻钻机所需水电配备到现场，要求施工人员严格按照切割位置线进行切割，要求孔位准确，位置偏差不得超过10mm。孔与孔之间的搭结系数不超过15%。切下的砼块用吊车直接运出现场。8第三章施工总体...
