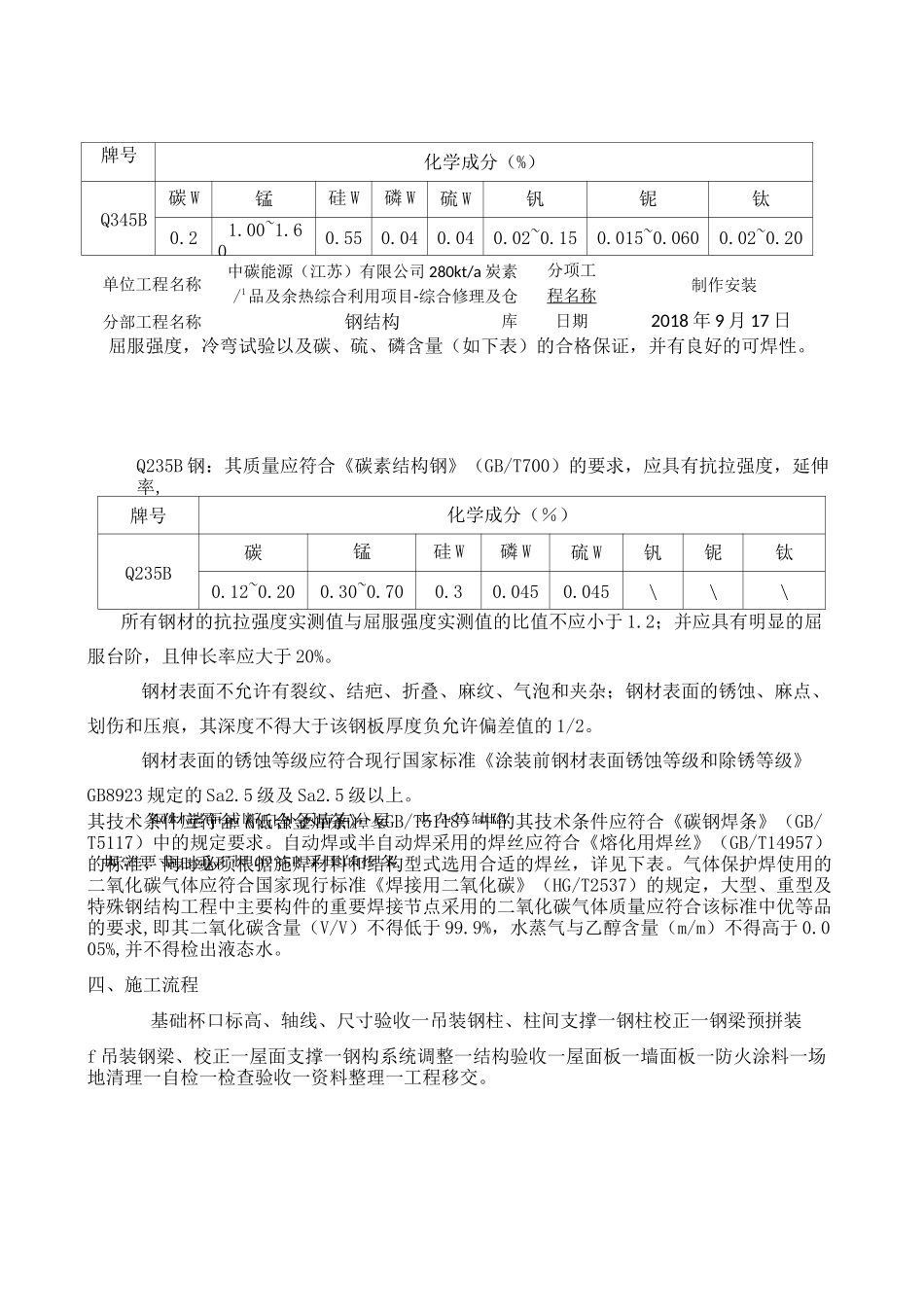

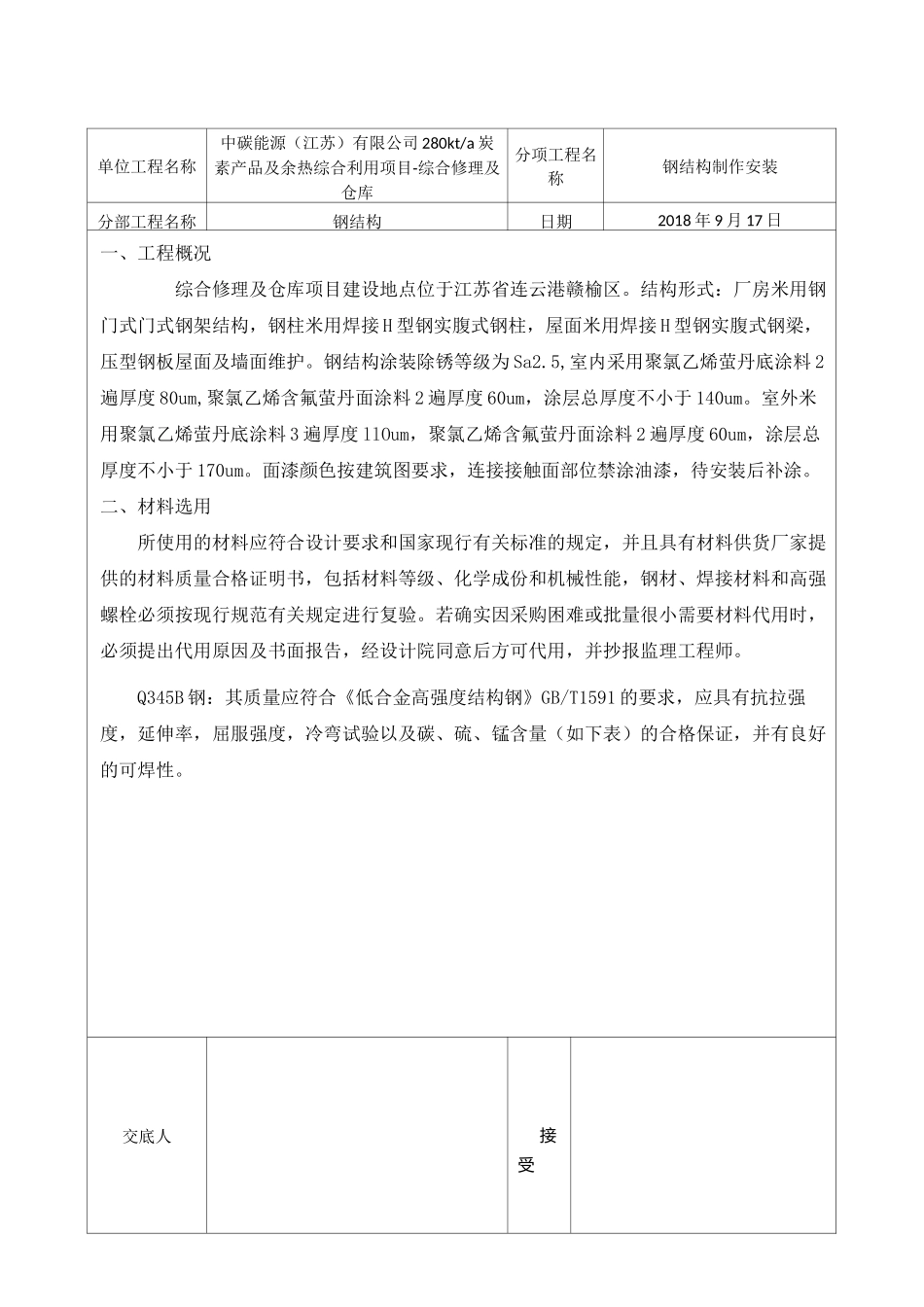

单位工程名称中碳能源（江苏）有限公司280kt/a炭素产品及余热综合利用项目-综合修理及仓库分项工程名称钢结构制作安装分部工程名称钢结构日期2018年9月17日一、工程概况综合修理及仓库项目建设地点位于江苏省连云港赣榆区。结构形式：厂房米用钢门式门式钢架结构，钢柱米用焊接H型钢实腹式钢柱，屋面米用焊接H型钢实腹式钢梁，压型钢板屋面及墙面维护。钢结构涂装除锈等级为Sa2.5,室内采用聚氯乙烯萤丹底涂料2遍厚度80um,聚氯乙烯含氟萤丹面涂料2遍厚度60um，涂层总厚度不小于140um。室外米用聚氯乙烯萤丹底涂料3遍厚度llOum，聚氯乙烯含氟萤丹面涂料2遍厚度60um，涂层总厚度不小于170um。面漆颜色按建筑图要求，连接接触面部位禁涂油漆，待安装后补涂。二、材料选用所使用的材料应符合设计要求和国家现行有关标准的规定，并且具有材料供货厂家提供的材料质量合格证明书，包括材料等级、化学成份和机械性能，钢材、焊接材料和高强螺栓必须按现行规范有关规定进行复验。若确实因采购困难或批量很小需要材料代用时，必须提出代用原因及书面报告，经设计院同意后方可代用，并抄报监理工程师。Q345B钢：其质量应符合《低合金高强度结构钢》GB/T1591的要求，应具有抗拉强度，延伸率，屈服强度，冷弯试验以及碳、硫、锰含量（如下表）的合格保证，并有良好的可焊性。交底人接受人三、钢材端面或断口处不应有分层、夹杂等缺陷。焊接材手工焊Q345B采用的焊条,规定要求，手工焊Q235B采用的焊条,牌号化学成分（%）Q345B碳W锰硅W磷W硫W钒铌钛0.21.00~1.600.550.040.040.02~0.150.015~0.0600.02~0.20屈服强度，冷弯试验以及碳、硫、磷含量（如下表）的合格保证，并有良好的可焊性。牌号化学成分（％）Q235B碳锰硅W磷W硫W钒铌钛0.12~0.200.30~0.700.30.0450.045\\\所有钢材的抗拉强度实测值与屈服强度实测值的比值不应小于1.2；并应具有明显的屈服台阶，且伸长率应大于20%。钢材表面不允许有裂纹、结疤、折叠、麻纹、气泡和夹杂；钢材表面的锈蚀、麻点、划伤和压痕，其深度不得大于该钢板厚度负允许偏差值的1/2。钢材表面的锈蚀等级应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923规定的Sa2.5级及Sa2.5级以上。其技术条件应符合《低合金焊条》（GB/T5118）中的其技术条件应符合《碳钢焊条》（GB/T5117）中的规定要求。自动焊或半自动焊采用的焊丝应符合《熔化用焊丝》（GB/T14957）的标准，同时必须根据施焊材料和结构型式选用合适的焊丝，详见下表。气体保护焊使用的二氧化碳气体应符合国家现行标准《焊接用二氧化碳》（HG/T2537）的规定，大型、重型及特殊钢结构工程中主要构件的重要焊接节点采用的二氧化碳气体质量应符合该标准中优等品的要求,即其二氧化碳含量（V/V）不得低于99.9%，水蒸气与乙醇含量（m/m）不得高于0.005%,并不得检出液态水。四、施工流程基础杯口标高、轴线、尺寸验收一吊装钢柱、柱间支撑一钢柱校正一钢梁预拼装f吊装钢梁、校正一屋面支撑一钢构系统调整一结构验收一屋面板一墙面板一防火涂料一场地清理一自检一检查验收一资料整理一工程移交。单位工程名称制作安装2018年9月17日钢结构分部工程名称Q235B钢：其质量应符合《碳素结构钢》（GB/T700）的要求，应具有抗拉强度，延伸率,中碳能源（江苏）有限公司280kt/a炭素/1品及余热综合利用项目-综合修理及仓库分项工程名称日期单位工程名称中碳能源（江苏）有限公司280kt/a炭素产品及余热综合利用项目-综合修理及仓库分项工程名称制作安装分部工程名称钢结构日期2018年9月17日五、施工方法1.下料：采用数控切割下料。2.组装：H钢柱，钢梁，及钢柱。3.焊接：H型钢、筋板附件采用一氧化碳气体保护焊焊接。4.调直：侧弯采用火焰调校。5.除锈：采用机械抛丸除锈。6.喷涂：采用无气喷涂器人工喷涂。7.运输：采用专用车辆运输。卸车利用现场汽车吊卸车。8.安装：利用25吨汽车吊吊装，现场螺栓连接及焊接连接。彩板安装：现场人工安装。六、质量要求：1.钢构件生产工艺流程质量控制点：原（辅）材料入库检验—>—>—>放样—>—>—>切割下料—>质保书、外观检验、必要时进行理化复验清单、标示尺寸、图号清渣、对...
